可调节支撑腿架结构三维设计

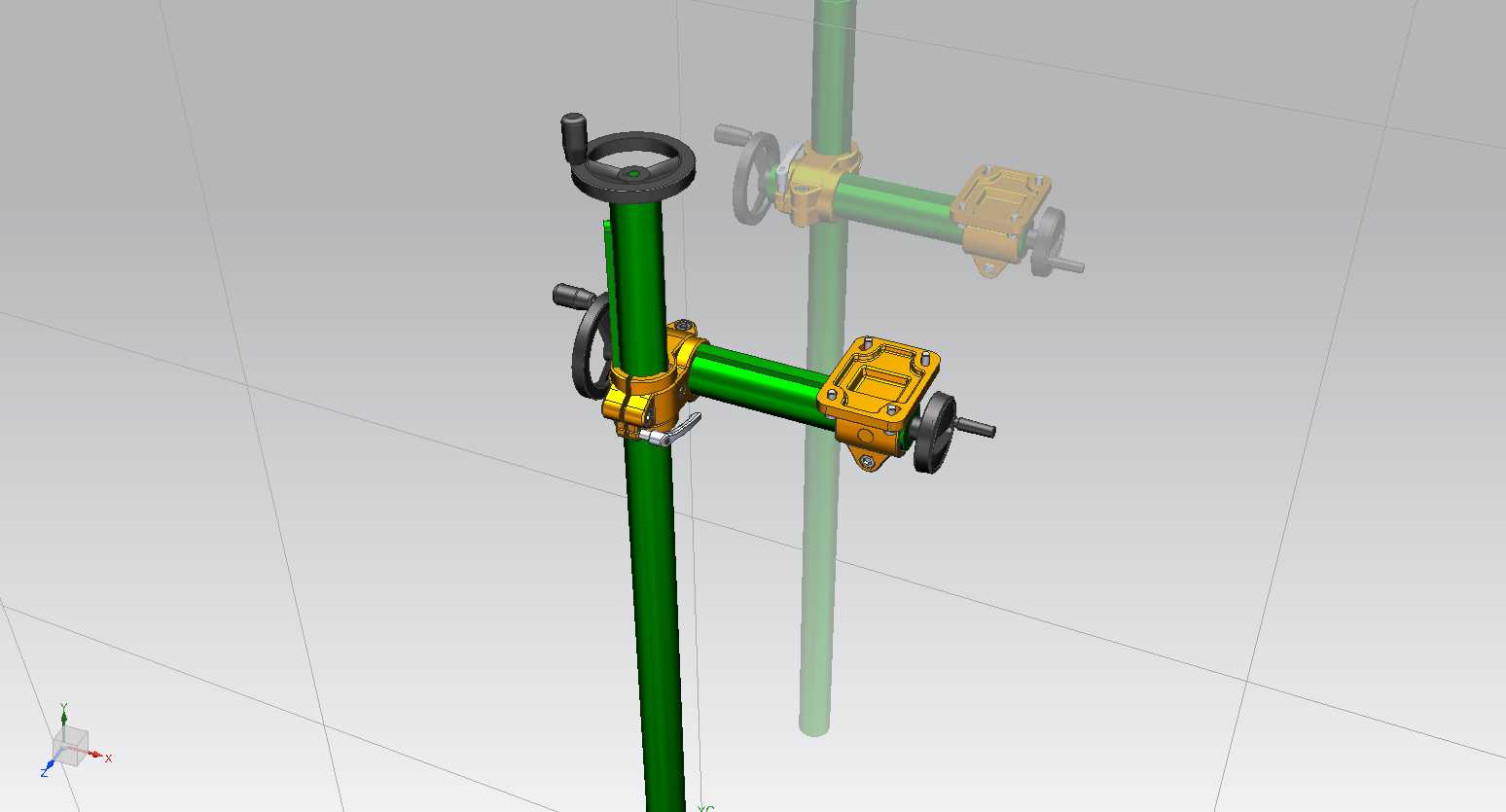

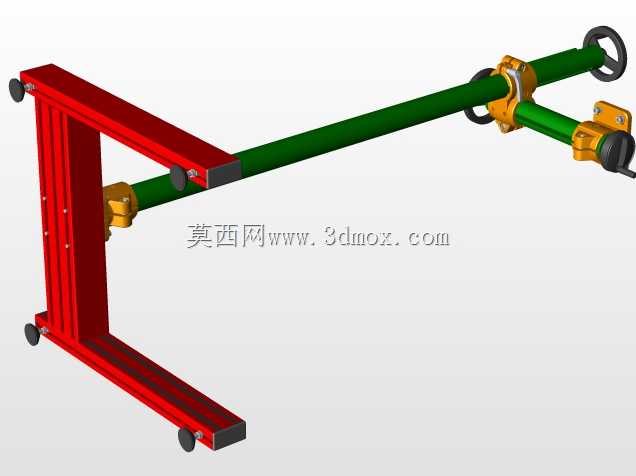

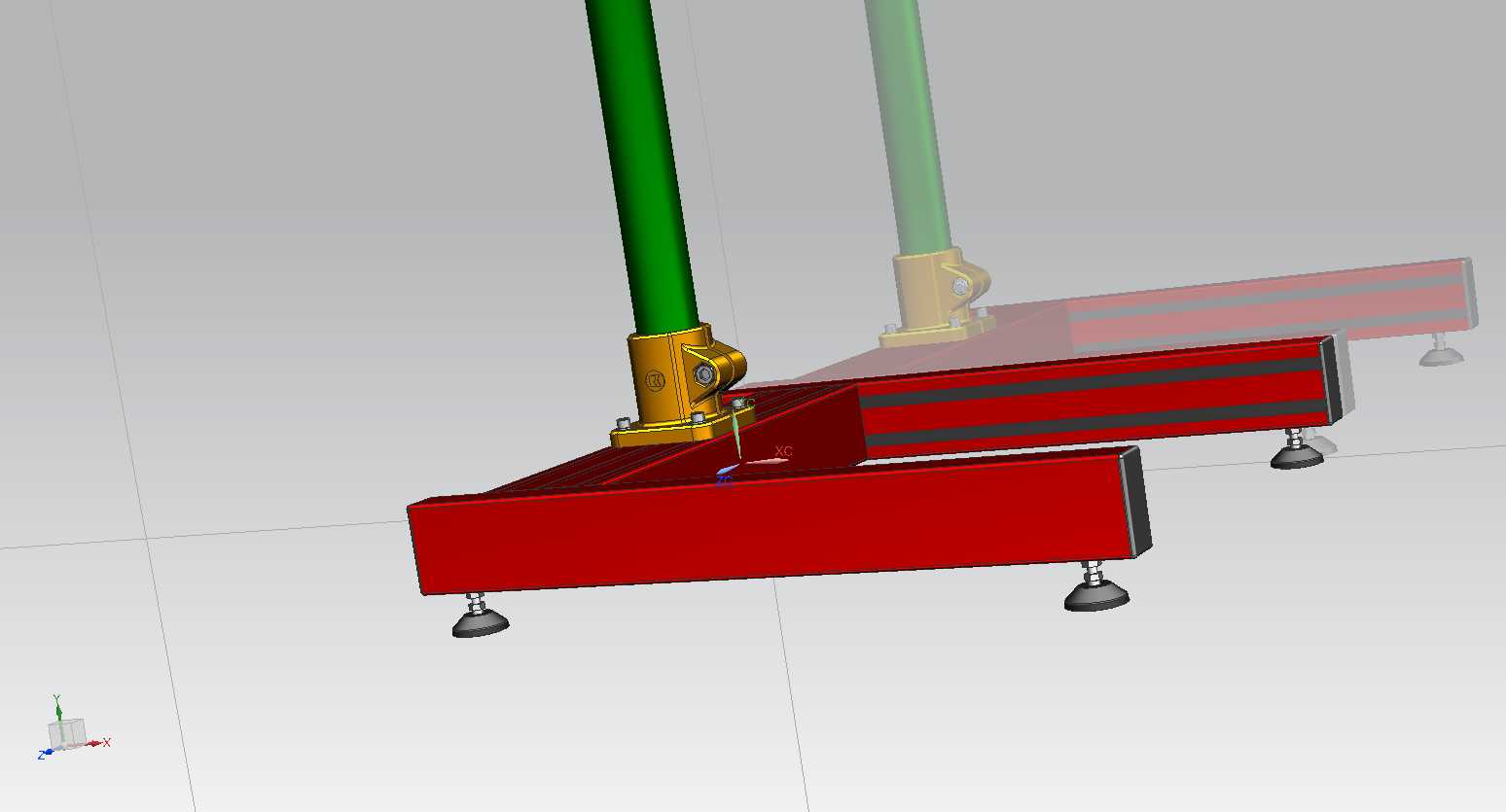

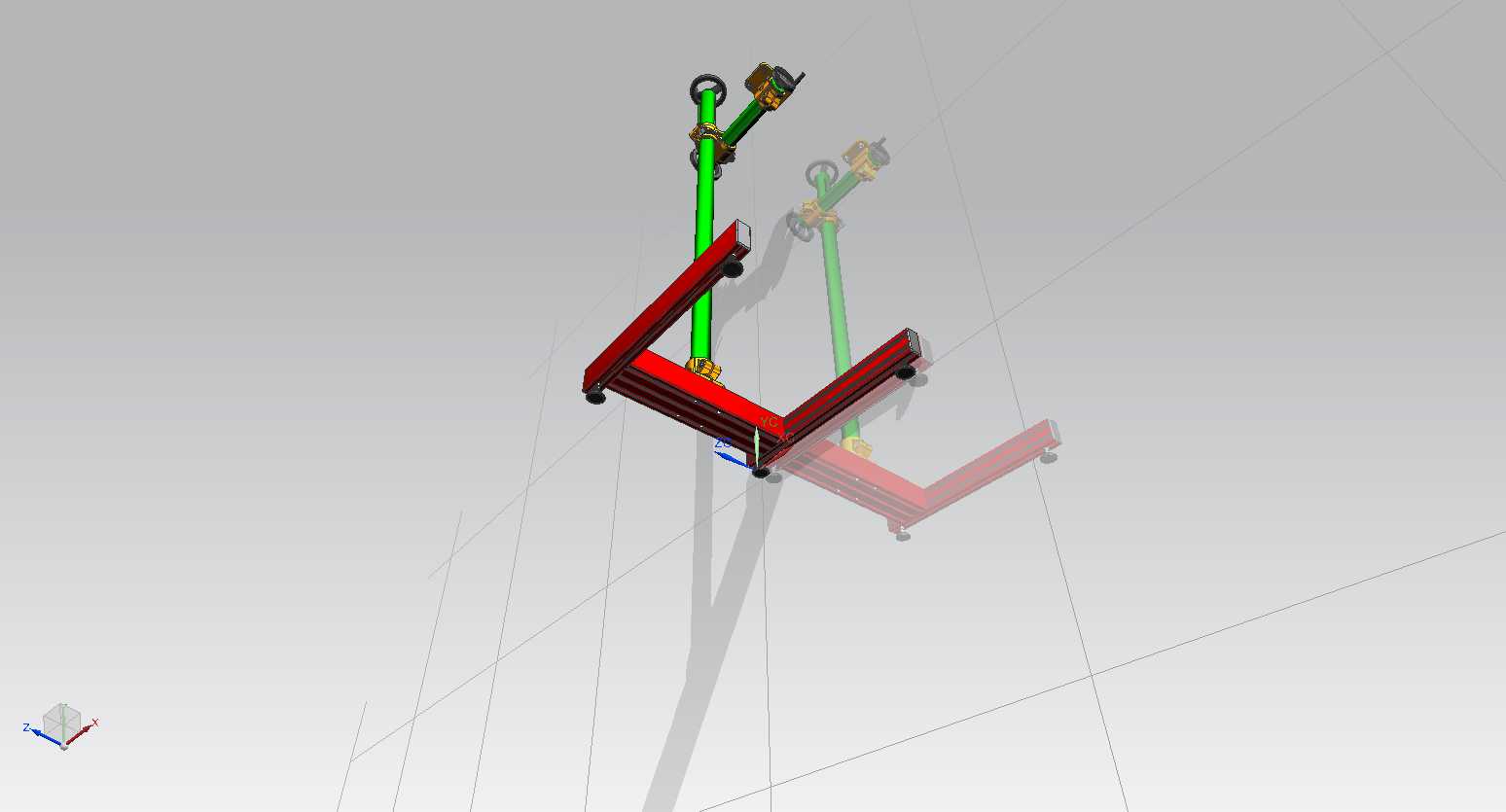

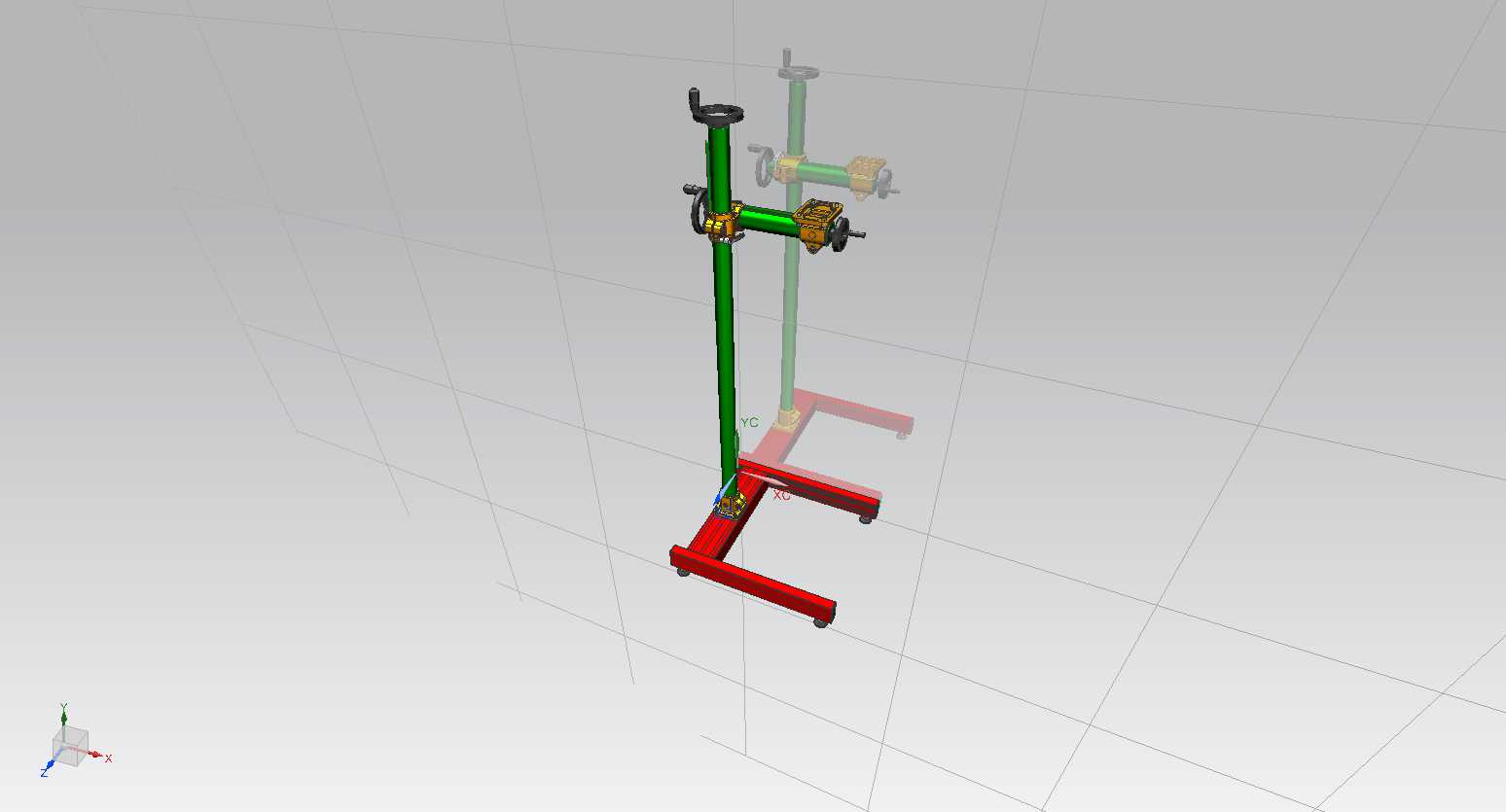

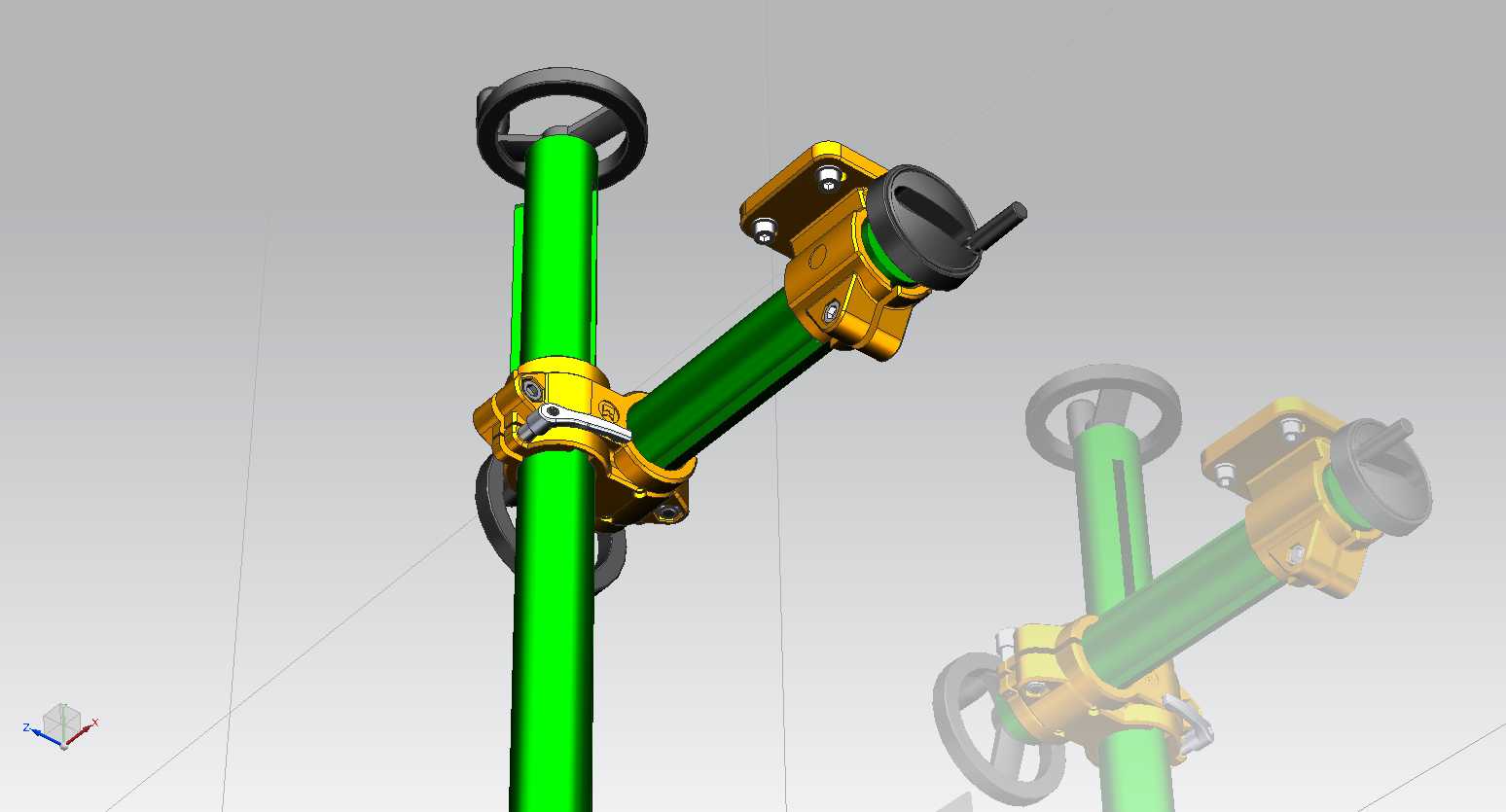

这款可调式腿架主要面向工业生产现场的工位支撑、工装辅具架设以及轻型设备的高度适配场景，在装配流水线旁的工装托举、检测工位的工件承托、小型加工设备的调平支撑场景中都能适配使用，区别于固定高度的焊接式支架，它的核心优势在于可根据现场实际作业需求快速调整支撑高度，不需要额外切割、焊接支腿就能完成高度适配，能大幅减少现场工装改制的工作量。从结构设计来看，这款腿架采用了L型底部承托结构，底部支腿向两个方向延伸形成稳定的支撑面，支腿端部配置了接触脚垫，既可以增大与地面的接触摩擦力避免支撑时滑移，也能在一定程度上补偿地面的不平整度，降低支架放置后的晃动概率。竖向的支撑立柱采用了可伸缩的套接结构，配合侧边的锁紧机构，能在设计的调节行程范围内任意锁定高度，锁紧机构采用了快拆式的压紧结构，不需要额外工具就能完成高度调整后的锁止，操作门槛低，现场作业人员可以快速完成调节。顶部的支撑连接端设置了可微调角度的铰接结构，当被支撑的设备或工装底面存在小角度倾斜时，支撑端可以自适应贴合支撑面，避免出现点接触导致的支撑应力集中，也能防止支撑过程中出现滑脱风险。设计过程中重点考量了支撑稳定性与调节便捷性的平衡，底部支撑臂的长度经过受力校核，在最大伸出高度下，支撑腿的倾覆力矩处于安全阈值内，即使支撑端承受偏载载荷，也不会出现侧翻风险；竖向立柱的套接间隙控制在合理范围内，既保证伸缩调节时顺滑无卡滞，也避免间隙过大导致支撑后出现晃量。安装边界方面，这款腿架的底部占用空间紧凑，双方向延伸的支腿不需要过大的放置空间，在狭窄的工位间隙中也能布置，支撑高度的调节范围覆盖了常规工业工位从低位托举到常规作业高度的需求，不需要搭配额外的增高垫块就能完成多数场景的支撑作业。在实际使用中，这类可调腿架可以成对或成组使用，共同支撑尺寸较大的工装或轻型设备，每个腿架都可以独立调整高度，即使放置地面存在高度差，也能通过分别调节每个腿架的高度，将被支撑面调整到水平状态，相比固定支腿的支架，它的场景适配性更强，能在不同的现场环境中重复利用，不需要针对每个工位单独制作对应高度的支架，能有效降低工装辅具的制作成本，也减少了现场存放不同规格固定支架的空间占用。结构上没有采用复杂的传动部件，整体构件以型材和标准连接件为主，加工制作难度低，后期维护也十分简便，锁紧部件出现磨损后可以快速更换，不需要整体报废支架，长期使用的维护成本较低。
