立式支腿型工业储油罐体结构设计

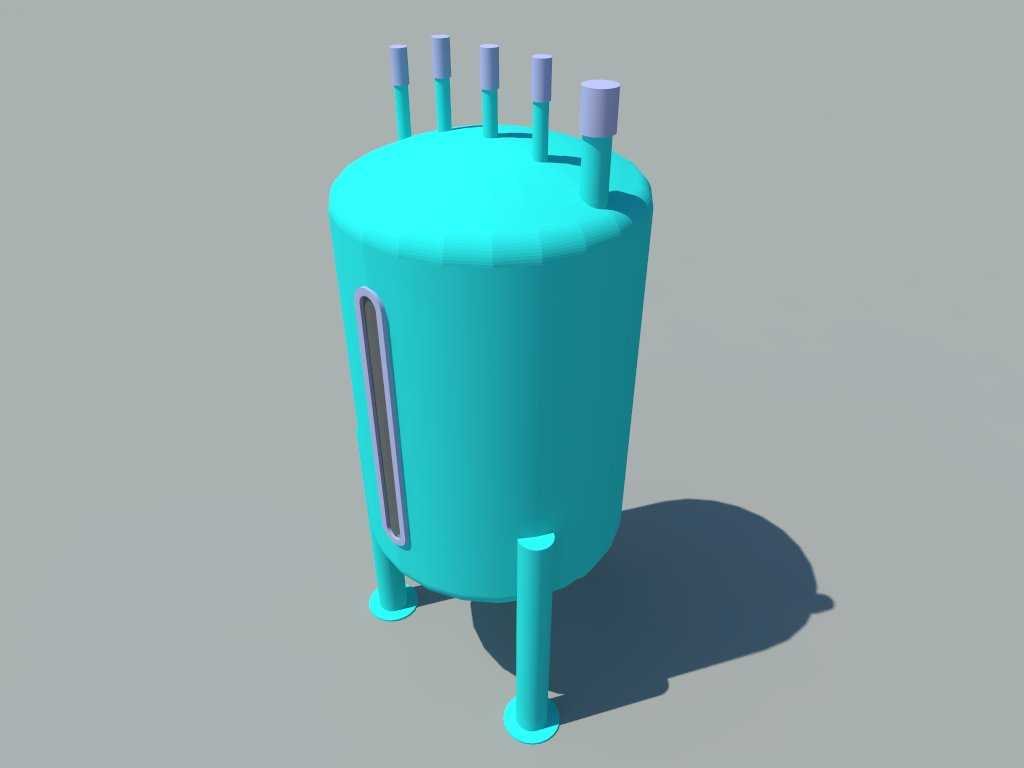

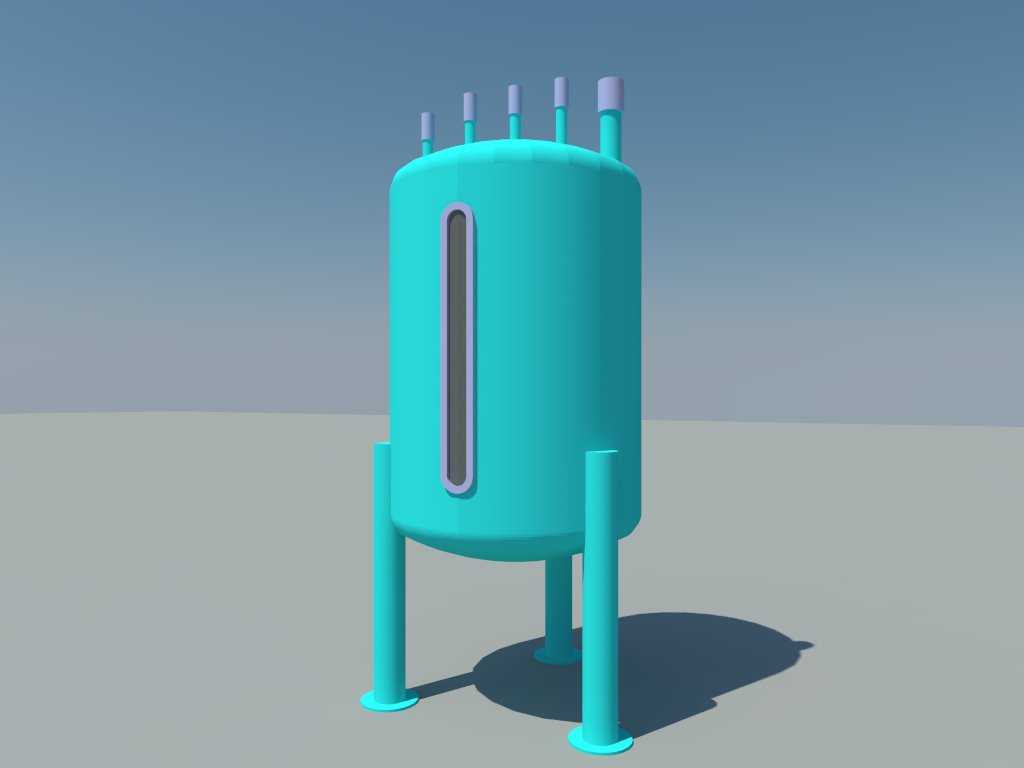

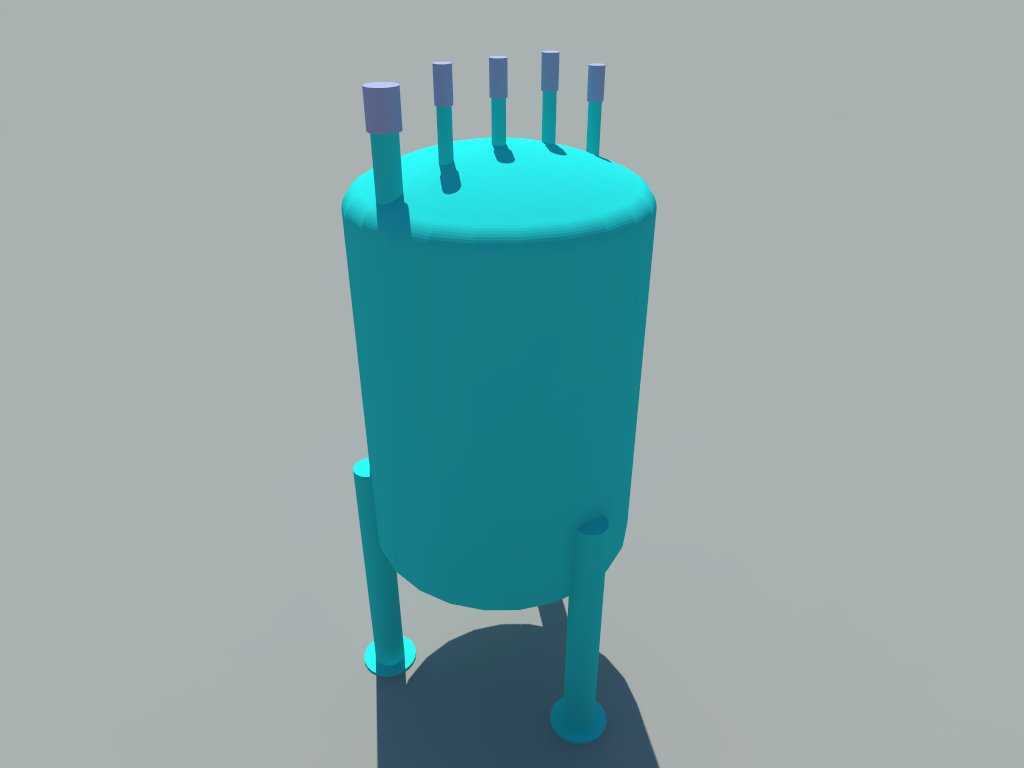

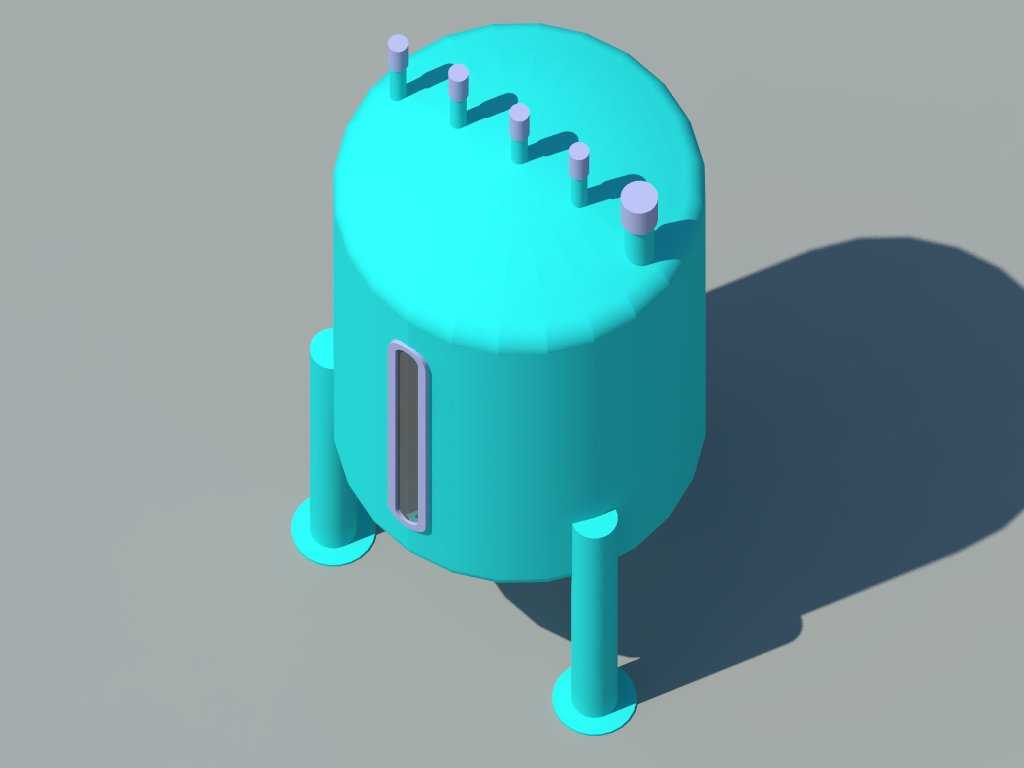

这类立式支腿结构的储油罐体，多应用在中小型车间润滑系统配套、小型油料中转暂存、设备集中供油站点的场景中，区别于大型地埋式储油罐，该类罐体占地尺寸紧凑，支腿抬高的结构设计能让罐体底部留出足够的操作空间，方便日常巡检时排查罐体底部渗漏情况，也能适配低位排油管路的安装排布，无需额外开挖地面做基础预埋，适合车间内部灵活布置。从结构设计逻辑来看，罐体主体采用等径圆柱筒体结构，顶部采用标准椭圆封头做承压封闭，相比平盖封头能更好承受内部油料的静压力，降低筒体与封头连接处的应力集中风险，顶部均匀排布的多组接管，分别对应油料注入、排气泄压、液位检测、备用接口等不同功能，接管的高度差做了区分设计，避免外接管路时出现排布干涉，也方便不同功能管路的识别与后期维护。筒体侧面设置的长条式视镜结构，采用长圆形边框做密封压合，能直观观测罐体内油料的液位高度，无需额外加装远传液位计就能完成日常液位巡检，视镜的安装位置避开了支腿的支撑受力区域，不会因为支腿传递的支撑应力导致视镜密封面出现渗漏。三根均匀分布的圆柱支腿直接焊接在筒体下部的加强圈位置，支腿底部设置圆形垫板，增大与安装地面的接触面积，降低单位面积的地面载荷，支腿的高度设计充分考虑了底部排油阀的安装操作空间，预留出足够的阀门拆装与管路连接作业距离，安装时只需保证三个支腿的垫板处于同一水平面上，就能避免罐体倾斜导致的液位检测偏差、局部应力过大的问题。设计过程中需要重点校核筒体壁厚与支腿的承载能力，根据存储油料的密度、罐体总容积计算静压力对筒体的载荷，同时考虑满油状态下支腿的压杆稳定性，避免长期承重出现支腿变形；顶部接管的伸出长度需要匹配常用管路法兰的安装尺寸，预留出螺栓紧固的操作空间，视镜的密封槽尺寸要适配标准密封垫片的规格，保证密封可靠性。这类罐体的安装边界需要考虑顶部接管的外接管路转弯半径，以及侧面视镜的观测视线无遮挡，罐体周边预留至少半米的巡检通道，方便日常的油料加注、液位检查、密封点排查等作业，相比大型储油设备，该类罐体的适配场景更灵活，能满足小批量油料存储、定点供油的实际生产需求，结构上没有复杂的运动部件，后期维护成本较低，只要做好内壁防腐处理与外壁防锈涂装，就能满足长期稳定使用的要求。
