双轴十字块式万向传动连接结构

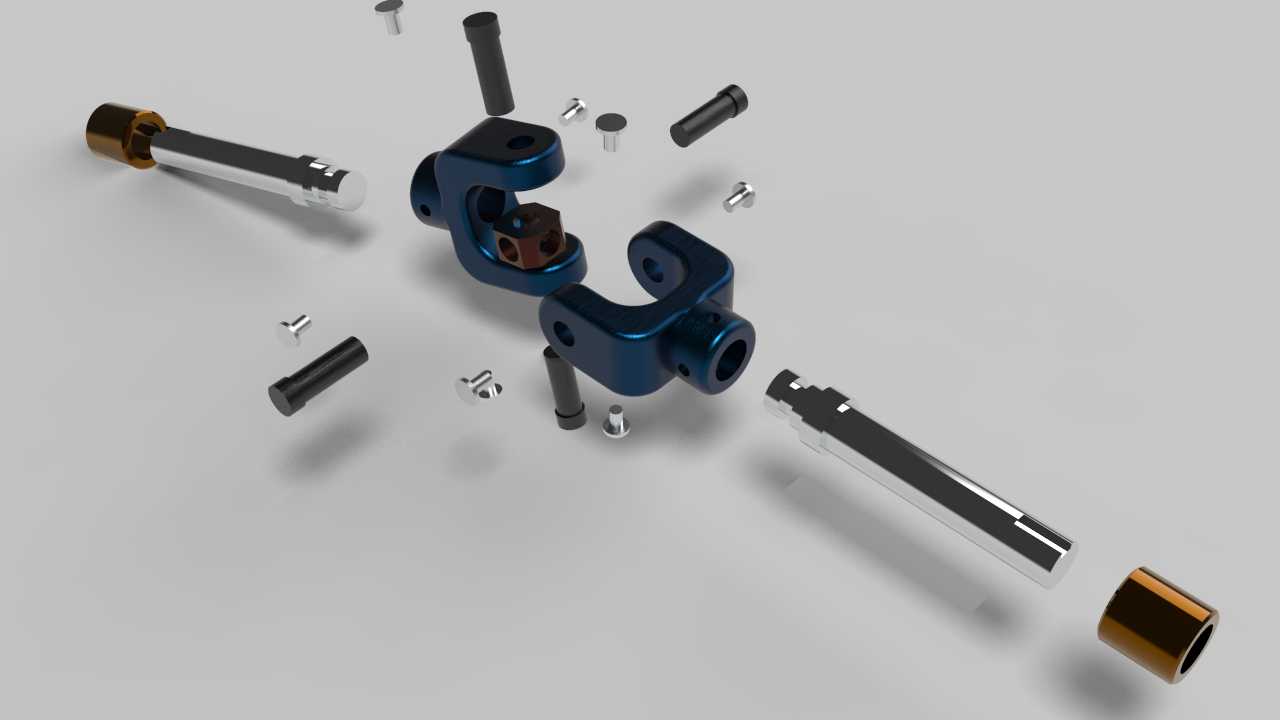

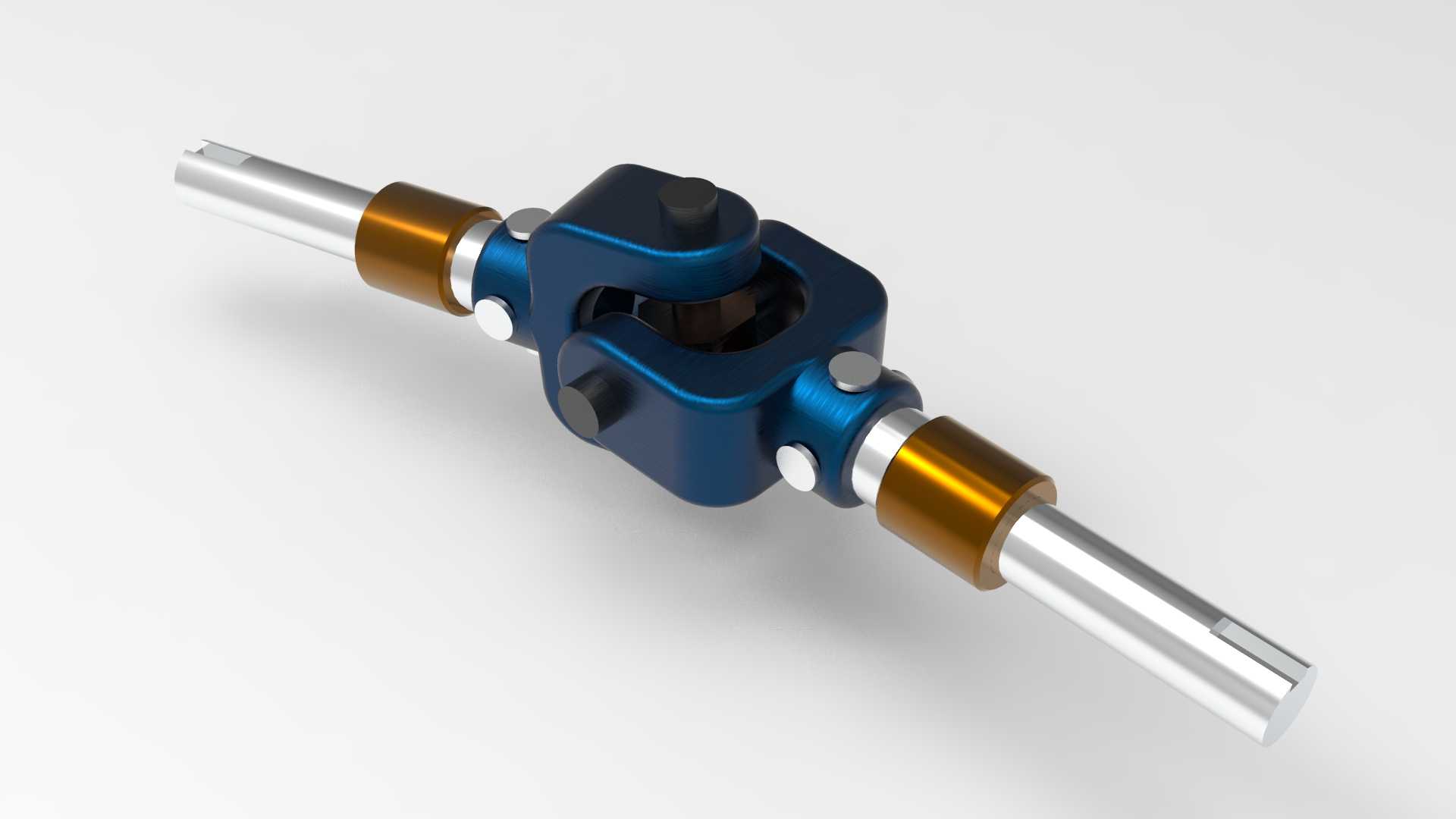

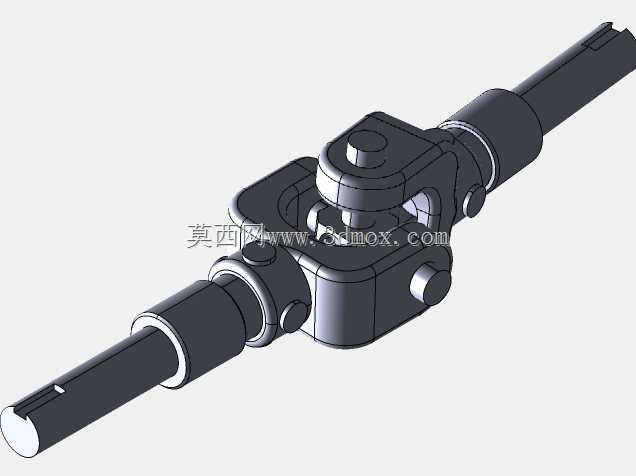

这类十字块式万向传动结构，常被布置在两轴轴线存在夹角、或是工作过程中轴间相对位置会发生动态偏移的传动链路中，在农用机械底盘传动、轻工输送设备动力传递、小型机床进给传动、改装车辆转向传动等场景中都有大量应用，核心作用是在轴系不对中的工况下稳定传递旋转扭矩，避免刚性连接因为轴系偏斜产生的附加弯矩，防止轴端、轴承因为额外载荷过早出现疲劳损坏。从结构设计来看，这套万向节采用分体式十字销铰接结构，两端轴头做了平键位加工，安装时可以通过平键实现与配套带轮、链轮或是输出轴的周向固定，防止传动过程中出现打滑空转；中间的铰接副采用销轴与轴套配合的结构，铰接位置预留了合理的配合间隙，既可以保证两轴在设计允许的偏角范围内灵活摆动，不会出现卡滞，也能控制铰接处的回程间隙，保证传动过程中的扭矩传递精度，不会因为间隙过大出现传动滞后。两端的轴段做了阶梯限位设计，铜质衬套压装在轴节与外接轴的衔接位置，既可以承担轴向定位的作用，限制万向节在轴向上的窜动行程，也能在安装时作为轴向定位基准，方便现场装配时快速确定安装位置，减少装配调整的时间。设计过程中需要重点控制铰接点的同轴度误差，十字销的两个垂直轴线需要保证严格的空间垂直关系，且交点要落在两轴轴线的理论交点上，否则工作过程中会出现传动比波动，引发传动链路的振动与噪音；同时要根据传递的额定扭矩核算十字销的剪切强度、轴头的扭转强度，保证在额定负载下部件不会出现塑性变形。安装边界上，两端轴头的直径、键槽尺寸需要与配套的连接件严格匹配，铰接处的最大摆动偏角需要控制在设计允许范围内，若偏角超出设计阈值，会大幅加剧铰接副的磨损，缩短部件的使用寿命，日常维护时也需要定期在铰接位置加注润滑脂，降低铰接面的摩擦损耗。
