户外高压架空输电铁塔结构设计

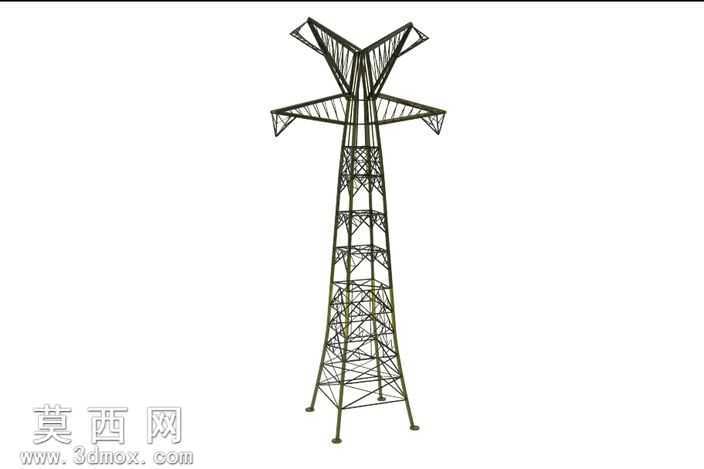

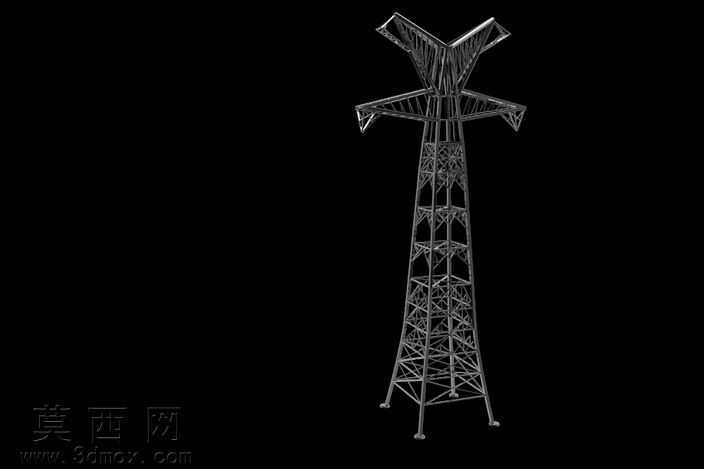

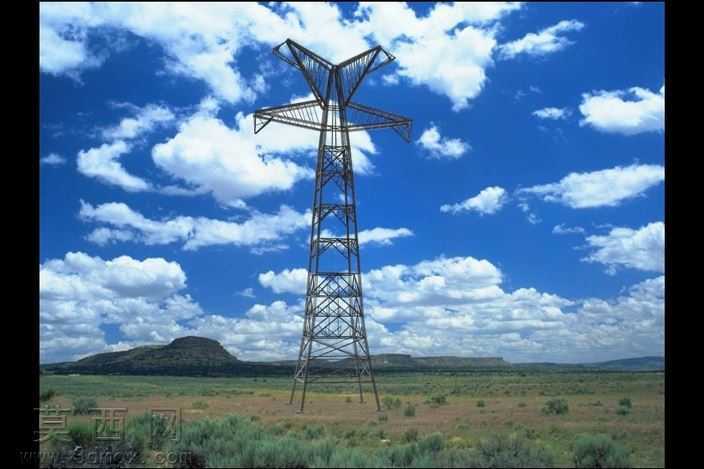

本作品为户外高压架空输电铁塔的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用空间桁架结构体系搭建，完全还原实际输电铁塔的受力构造特征。建模初期首先梳理输电塔的功能需求，明确其需承载多回路高压输电线缆的拉力、风载荷以及极端天气下的覆雪载荷，因此整体造型采用下宽上窄的渐变式格构形态，底部设置四个向外延展的塔脚支座，保证整体结构的抗倾覆稳定性，塔身从底部向上逐步收分，既降低高空区域的风阻，也合理分配各段杆件的受力载荷。建模过程中对每一类角钢构件都做了参数化定义，主材采用较大规格的等边角钢，沿塔身四个角点通长布置，斜材与辅材采用更小规格的角钢，通过交叉布置的方式形成稳定的三角受力单元，所有杆件的连接节点都按照实际电力铁塔的构造做了细节还原，预留了螺栓连接的装配位置，可直观呈现杆件之间的装配逻辑。材质设置上，整体钢结构构件赋予热镀锌金属材质，还原真实输电铁塔的防腐镀锌层质感，表面做细微的粗糙纹理处理，避免金属材质过于光滑失真，搭配的场景渲染中，背景采用开阔草原与蓝天白云的环境，模拟输电塔实际部署的野外户外场景，通过自然光照的光影效果，凸显桁架结构的空间层次感与钢结构的硬朗质感。设计过程中重点考量了塔头部分的结构，横担采用对称式外伸设计，预留了绝缘子串与输电线的挂载位置，顶部设置地线支架用于架设避雷线，完全符合高压输电线路的电气安全距离要求，整体模型可拆分可装配，能够清晰展示输电铁塔从底部支座到顶部横担的全部结构组成，可用于电力设施结构展示、施工模拟以及相关电力工程的教学演示场景，模型的结构比例完全参考实际110kV输电铁塔的尺寸参数缩放搭建，保证结构形态的真实性与参考价值。
