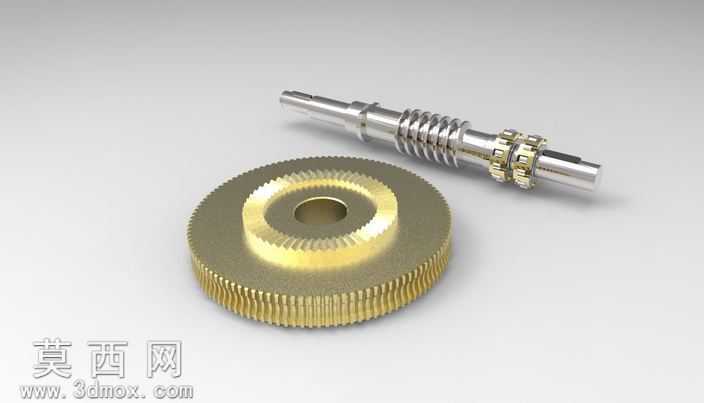

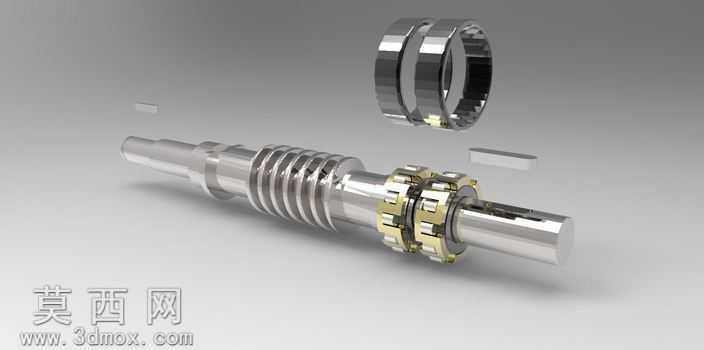

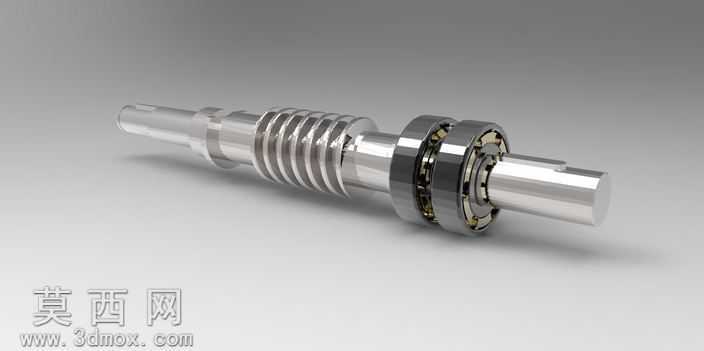

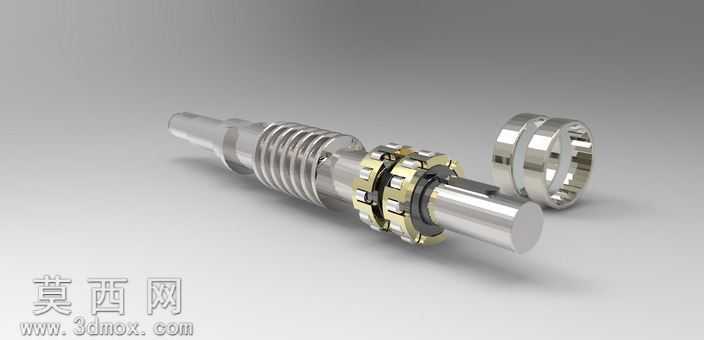

本作品为蜗轮蜗杆传动组件的三维建模成果,建模过程依托主流三维CAD软件完成,整体遵循机械传动设计的标准规范,完整还原了精密减速传动副的全部结构细节。建模阶段首先完成参数化草图绘制,针对蜗杆部分,精准绘制其轴向齿廓的渐开线特征,通过螺旋扫描特征生成连续的蜗杆齿形,同时对蜗杆两端的阶梯轴段、轴承安装位、键槽定位结构进行同步建模,保证各轴段的同轴度公差符合装配要求,轴肩的过渡圆角、退刀槽等工艺结构均按照机械加工标准设计,避免后续生产环节出现应力集中问题。针对蜗轮部分,采用参数化建模方式生成其轮齿的渐开线齿廓,通过环形阵列完成整圈轮齿的排布,同时对蜗轮的轮毂安装孔、端面定位台阶、中心键槽结构进行精细化建模,保证蜗轮与输出轴的装配精度,轮齿与轮毂的过渡区域做了合理的壁厚设计,兼顾结构强度与轻量化需求。材质与渲染阶段,针对蜗杆的金属轴身赋予镀铬金属材质,模拟其表面高光反射的金属质感,对蜗轮的轮齿部分赋予黄铜材质,还原铜质蜗轮耐磨减摩的材质特性,渲染过程中调整环境光与反射参数,清晰呈现齿面的加工纹理、轴段的磨削质感,以及不同金属材质的色泽差异,让整体渲染效果贴近真实工业零件的视觉表现。结构设计层面,该蜗轮蜗杆副采用交错轴传动布局,可实现大传动比的减速传动,运行过程中具备自锁特性,建模时严格控制蜗杆与蜗轮的中心距参数,保证齿面啮合间隙处于合理范围,两端的轴承安装位预留了标准轴承的装配空间,轴上的键槽结构可实现与传动件的周向固定,避免传动过程中出现打滑问题。整体设计思路围绕精密减速传动的实际使用需求展开,所有结构尺寸均参考通用机械传动的设计标准,既保证了传动结构的力学性能,也兼顾了零件的加工工艺性与装配便利性,可用于机械原理教学演示、减速机构设计参考、传动方案验证等多个场景。
- 全部评论(0)
- 模板大小 16.53 MB
- 售价 10金币
- 浏览次数
- 系统要求 AutoCAD2010,效果图,STL,AutoCAD,KeyCreator,
- 软件分类 通用机械零部件
