圆形管式工业安全防护护栏结构

这类环形管式防护结构，主要应用于工业场景中圆形立式设备、罐体顶部操作平台、圆形检修口周边的临边防护场景，比如化工储罐顶部的巡检通道、立式反应釜周边的操作区、大型圆形设备基座的检修平台，都需要这类适配圆弧边界的防护设施，避免作业人员在临边位置发生坠落风险，同时也能对设备外露的转动、高温区域做物理隔离，防止无关人员误触引发安全事故。

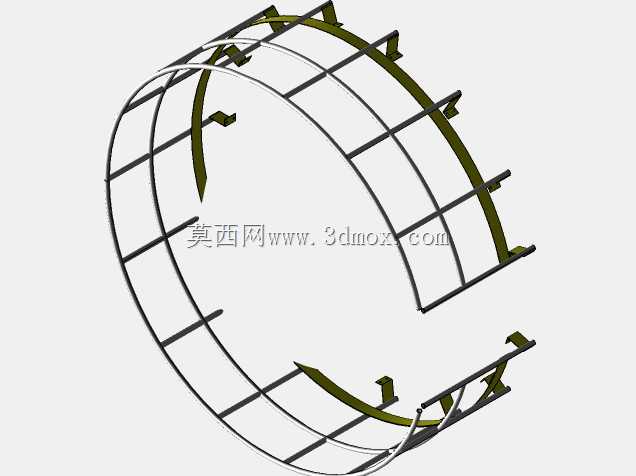

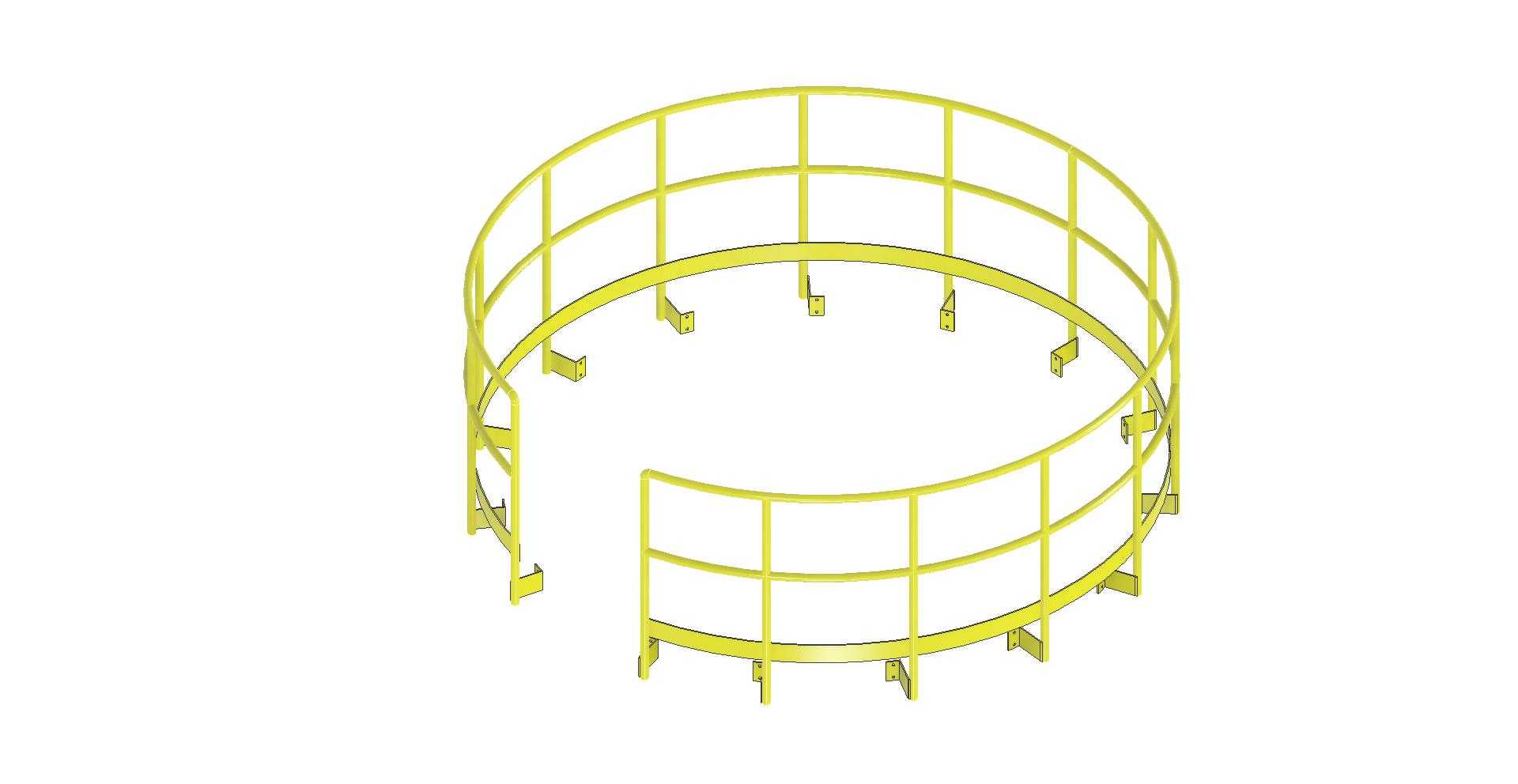

从结构设计来看，整体采用分段圆弧拼接的形式，适配圆形作业区域的边界轮廓，预留的开口位置对应上下爬梯或者固定巡检通道的出入口，方便作业人员正常进出作业区域，不会因为护栏设置阻碍正常的检修、操作动线。护栏主体采用圆管作为主框架材料，横向设置多道平行的环形横杆，竖向均匀布置立杆，所有杆件的连接位置采用贴合管材弧度的焊接节点，保证整体框架的结构强度，在受到侧向冲击力时不会出现杆件脱开、变形过大的问题。底部设置的带安装孔的固定支脚，能够直接通过膨胀螺栓或者焊接的方式，与下方的平台钢板、混凝土基座或者设备自带的安装基面固定，安装时不需要额外做复杂的基面改造，只要保证支脚安装位置的水平度，就能保证整圈护栏安装后的垂直度与整体稳定性。

设计过程中需要优先匹配防护区域的实际直径，根据作业面的离地高度调整护栏的整体高度，常规工业临边防护的高度需要满足人员倚靠时的防护需求，横杆之间的间距需要控制在不会让人员意外滑出的范围，立杆的排布密度要保证任意位置的侧向受力都能满足安全载荷要求。支脚的位置需要避开平台上的预留孔洞、设备管线接口，同时要保证每段圆弧护栏的支脚数量足够，避免单段护栏因为固定点不足出现晃动。预留的出入口宽度需要匹配日常巡检的通行需求，同时要考虑检修时小型工具、零配件的搬运空间，出入口位置可以配套设置活动式防护门，在非通行时段保持闭合状态，进一步提升防护的完整性。

这类圆弧护栏相比直线段拼接的多边形护栏，能够更好地贴合圆形设备的轮廓，不会在护栏与设备之间留下过大的间隙，避免杂物从间隙掉落或者人员卡滞的风险，同时圆管材质的表面光滑无尖锐棱角，作业人员意外磕碰时不会造成严重的剐蹭伤害，整体的镀锌或者涂装表面处理也能适应户外、化工腐蚀环境下的长期使用需求，减少后期的维护成本。在建模过程中，需要准确还原每段圆弧的曲率半径，保证拼接后整圈护栏的圆度符合安装要求，支脚的安装孔位需要与现场的安装点位一一对应，避免现场安装时出现孔位错位需要重新打孔的问题，所有杆件的连接节点需要做贴合处理，还原实际焊接装配的结构状态，方便后续做结构受力仿真、安装模拟以及工程出图使用。
