同轴式三级减速齿轮传动装置结构设计

这款三级齿轮传动装置，核心应用场景覆盖中小功率工业传动链路，常见于轻工输送设备、小型自动化生产线的动力匹配环节，也可作为专用机床辅机、包装机械的动力减速单元，适配需要大传动比、小安装空间的动力输出场景。实际运行中，动力从输入端花键轴接入，经过三级定轴齿轮啮合逐级降速，最终从输出端传递匹配负载转速的扭矩，可在额定负载下将原动机高转速转换为作业端需要的低转速大扭矩输出，有效降低原动机选型的功率冗余，提升整套传动系统的运行稳定性。

从结构设计逻辑来看，整体采用同轴式布局，输入轴与输出端保持同轴线排布，能大幅压缩径向安装尺寸，适配安装空间局促的设备集成场景。各级齿轮的参数匹配经过传动比分配优化，高速级采用小模数齿轮适配高转速低扭矩工况，减少高速运转下的齿面滑动摩擦；中速级过渡匹配模数与齿宽，平衡转速与扭矩传递的载荷分布；低速级采用更大模数的齿轮结构，承担最终大扭矩输出的载荷，齿宽经过载荷校核，避免偏载导致的齿面点蚀、断齿失效。箱体采用分体式拼接结构，端盖与箱体配合面设置密封槽，可加装密封件防止润滑油泄漏，同时阻挡外部粉尘进入啮合腔，适配多粉尘的车间作业环境。

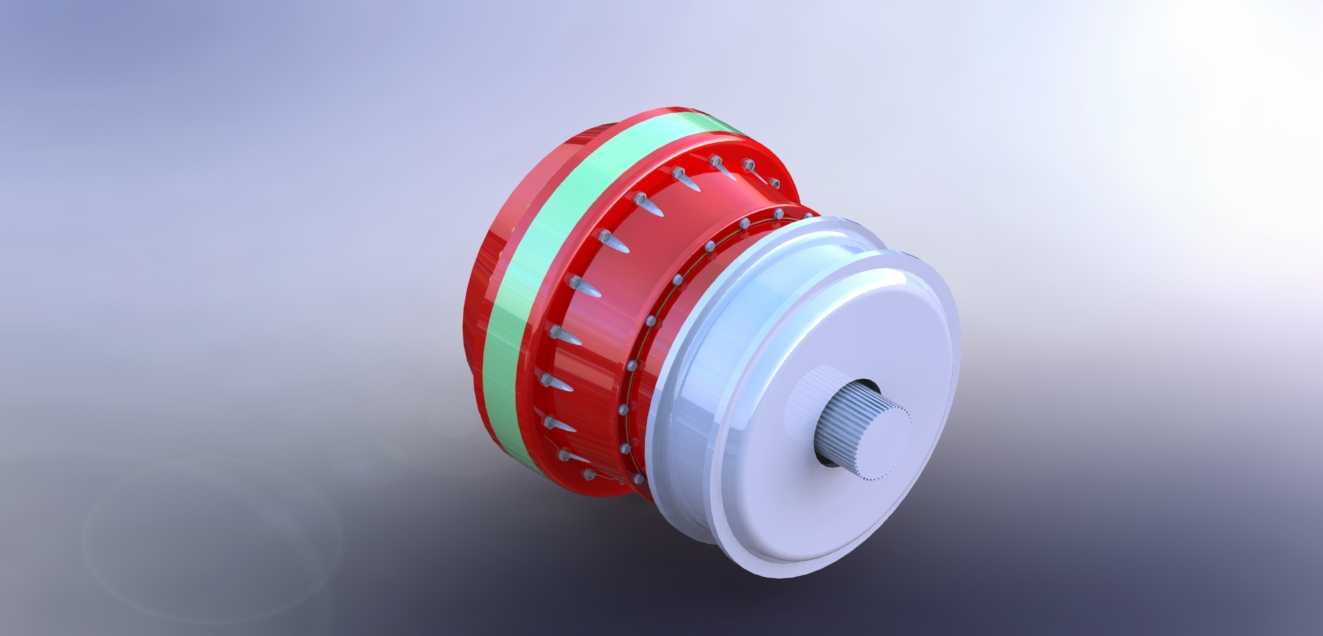

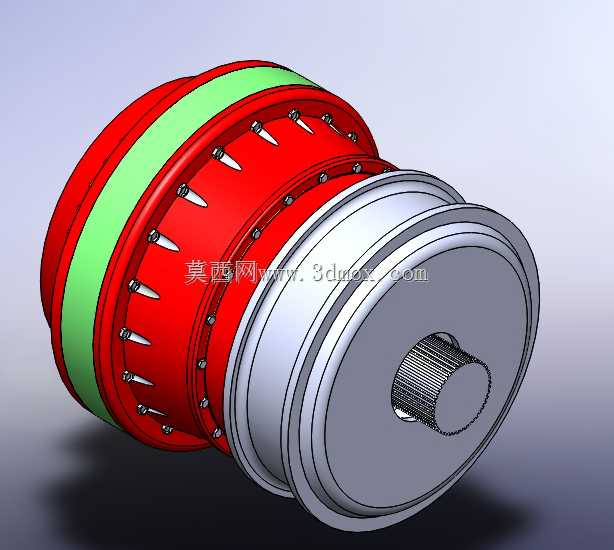

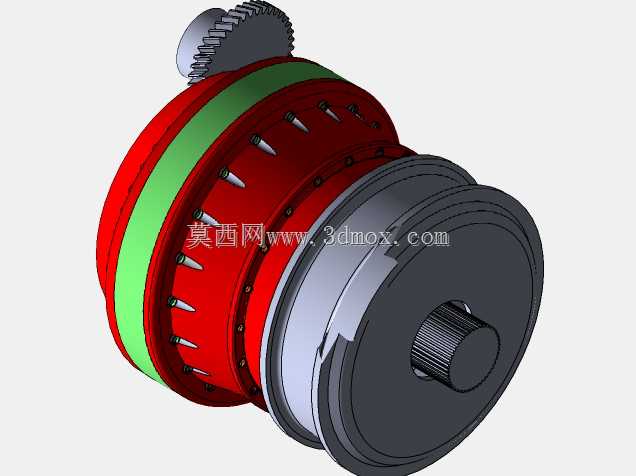

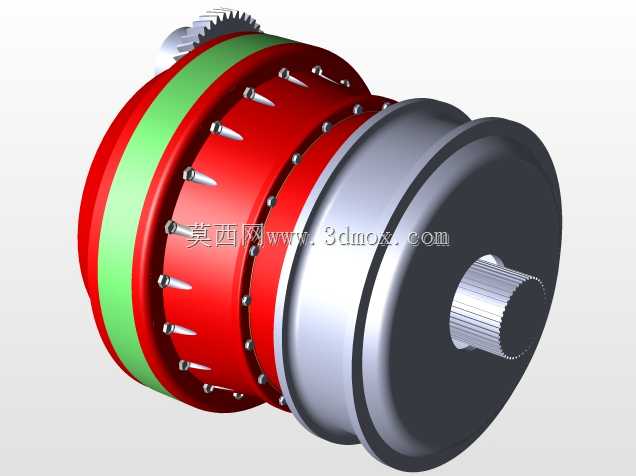

安装边界方面，输入端采用标准花键轴接口，可直接匹配常用规格的电机输出轴或联轴器，输出端法兰盘预留均匀分布的安装螺孔，可直接对接负载端的连接法兰，无需额外制作过渡连接结构。整体外形为阶梯圆柱状结构，最大外径位于中间低速级齿轮腔位置，轴向总长度经过紧凑化设计，安装时仅需预留对应径向空间与轴向装配余量，即可完成整套装置的集成固定。内部齿轮腔预留润滑油注油与排油通道，可采用飞溅润滑方式满足各级齿轮与支撑轴承的润滑需求，日常维护仅需定期更换润滑油即可，无需复杂的拆解保养。支撑轴承选用深沟球轴承适配径向载荷，输入端额外增设推力轴承结构，抵消传动过程中产生的轴向力，避免齿轮啮合出现轴向窜动，保证齿面啮合精度，延长整套传动装置的无故障运行周期。
