行星齿轮传动组件装配结构设计

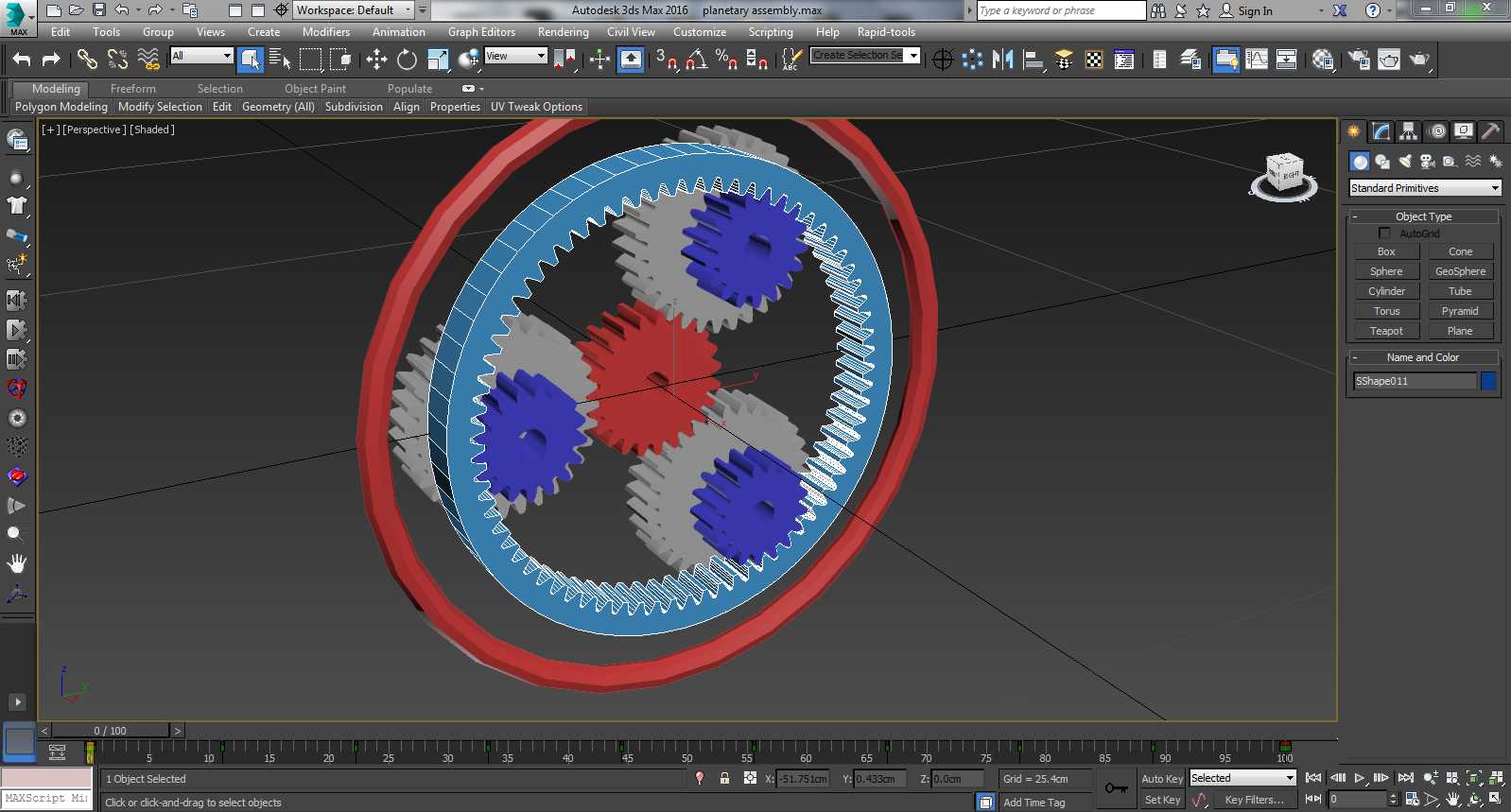

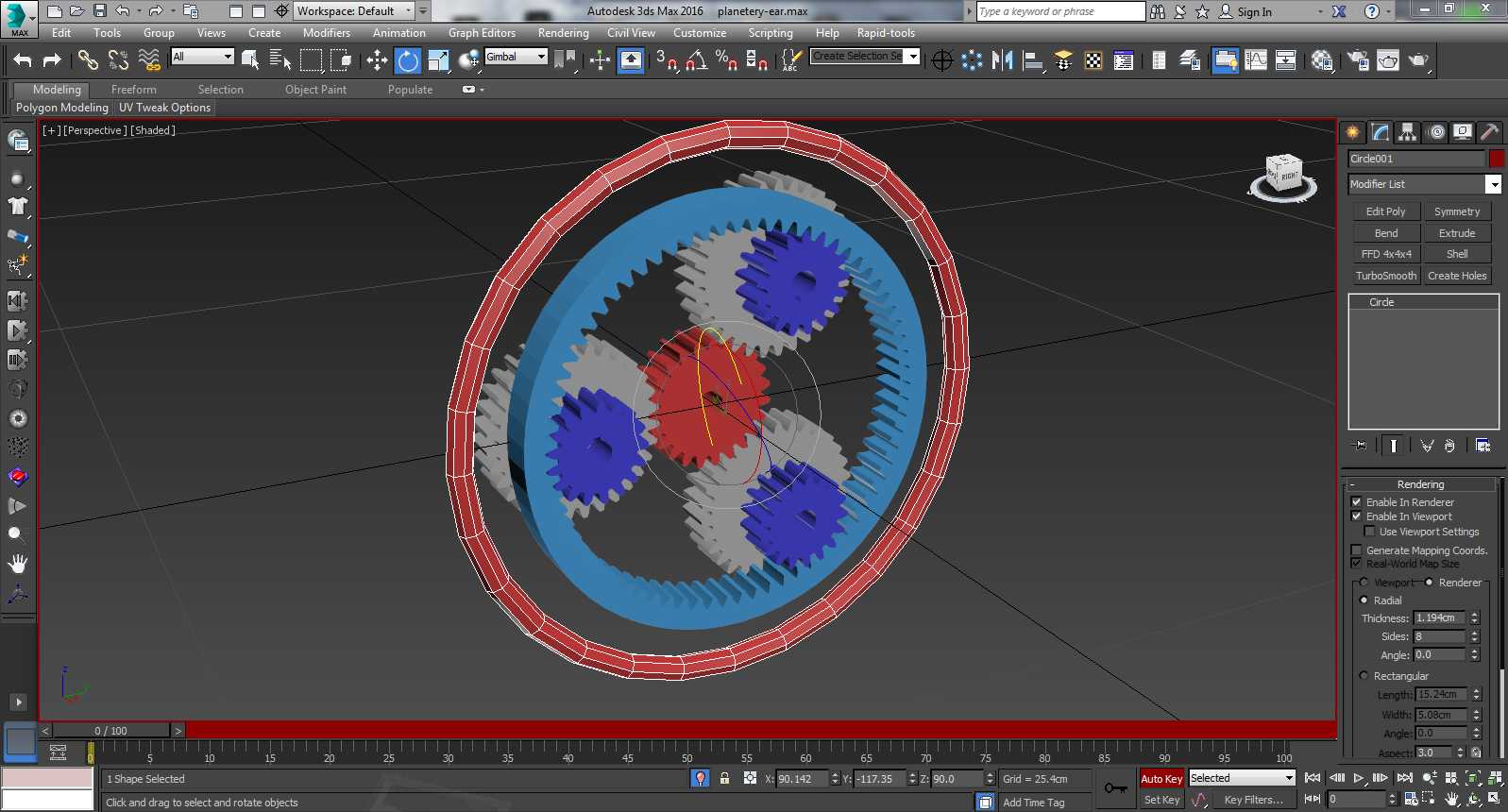

在重载传动、小空间大速比传动的工程场景中，行星传动结构一直是核心选型方向，这套行星组件的设计完全围绕实际传动工况的安装与运行需求展开。从结构布局来看，整套组件采用内齿圈固定、太阳轮输入、行星架输出的经典传动构型，三个行星轮沿太阳轮周向120度均匀排布，既保证了传动过程中载荷的均匀分摊，也抵消了齿轮啮合产生的径向力，降低支撑轴承的负载。设计过程中首先明确了安装边界：内齿圈的外圆作为组件的安装定位基准，预留了与壳体配合的公差带，行星架的输出端设置了标准的轴伸与键槽结构，可直接对接后续负载端的连接接口，太阳轮的输入端做了内花键结构，适配常见的电机输出轴连接形式，无需额外设计转接件即可完成动力输入对接。从功能特性上看，这套组件通过多行星轮同时啮合的结构，在相同体积下能传递比定轴齿轮传动更大的扭矩，同时同轴输入输出的布局大幅压缩了传动系统的轴向占用空间，非常适合安装空间受限的工程机械、自动化输送设备、伺服传动模组等场景。设计阶段针对齿轮啮合侧隙做了适配性调整，既保证传动过程中不会出现卡滞，也将回程间隙控制在合理范围内，满足多数中高精度传动的需求；行星轮的支撑采用销轴与滚针配合的结构，降低行星轮自转过程中的摩擦损耗，提升长时间运行的稳定性。在实际应用中，这类行星组件可直接集成到减速机、回转驱动、机床进给传动单元中，安装时仅需保证内齿圈与壳体的同轴度、太阳轮与输入轴的同轴度即可完成装配，无需额外调整齿轮啮合位置，所有齿轮的啮合位置在装配体设计阶段已经做了干涉检查，齿面接触区域符合传动设计规范，不会出现偏载、打齿的问题。整套结构没有冗余的设计部件，所有零件都服务于动力传递与安装固定的核心需求，行星架的减重孔设计在保证结构强度的前提下降低了组件整体重量，内齿圈的外圈做了止口结构，方便装配时的轴向定位，避免运行过程中组件出现轴向窜动。
