小型水平轴风力发电涡轮机组结构设计

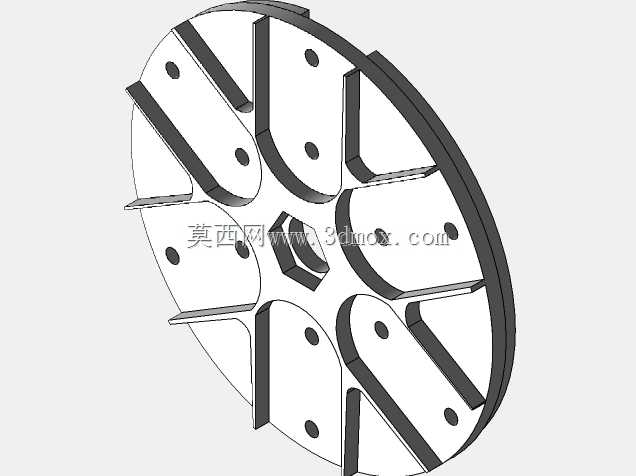

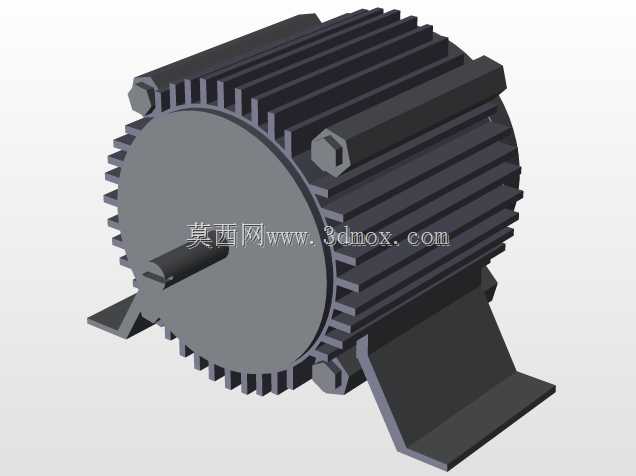

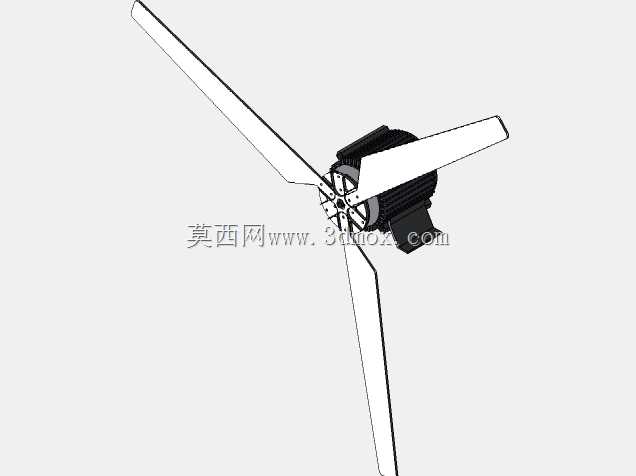

这款小型水平轴风力涡轮的三维结构，主要面向分布式离网供电场景设计，可适配海岛、牧区、野外监测站点、偏远户用等无稳定电网覆盖区域的供电需求，也可作为风光互补路灯系统的核心发电单元，搭配储能模块即可实现小功率负载的持续供电。从结构设计逻辑来看，整机采用三叶片上风向布局，这种布局经过大量工程验证，在低风速区间的启动性能更优，运行过程中的动平衡稳定性更好，能有效降低长期运行的结构疲劳损耗。叶片部分采用翼型截面设计，建模时充分考虑了叶根到叶尖的弦长渐变与扭角过渡，叶根位置做了加厚处理，通过法兰结构与轮毂刚性连接，可承受额定风速下的气动载荷与极端阵风带来的冲击载荷，叶片长度与轮毂直径的比例经过匹配，既保证了扫风面积的利用率，也控制了整机的转动惯量，避免启动时需要过高的初始风速。轮毂部分采用分体式装配结构，预留了与发电机主轴的配合止口，安装时可通过止口定位保证同轴度，降低运行过程中的径向跳动，减少轴承的偏磨损耗。后端的发电机主体采用外置散热筋结构，建模时还原了散热筋的排布走向，这种结构在户外自然通风条件下即可带走发电过程中产生的热量，无需额外加装散热风扇，降低了整机的自耗电与故障点。安装边界方面，模型预留了塔筒连接的法兰接口，法兰上的安装孔位按照通用小型风机的安装标准排布，可适配市面上主流的锥筒式或桁架式塔筒，塔筒连接位置的重心经过配平，保证整机安装后风轮旋转平面与风向保持垂直，配合偏航结构可自动对准来风方向。从实际使用的角度出发，这款结构在建模时还原了各部件的装配间隙，叶片与发电机外壳之间预留了足够的安全距离，避免强风下叶片产生形变后与机体发生剐蹭，各连接部位的紧固件位置都做了明确的结构示意，方便后续拆解维护时的工序排布。针对野外使用的场景，整机的外部轮廓做了圆弧过渡处理，减少雨雪天气下的积水积冰问题，发电机外壳的防护结构也在模型中有所体现，可避免雨水直接侵入内部绕组。在结构校核层面，该模型的各部件壁厚设置符合小型风电设备的强度要求，叶根连接位置的应力集中区域做了圆角过渡处理，可有效分散交变载荷带来的应力，延长整机的使用寿命，适配年平均风速3-8m/s的区域使用，额定转速下的输出稳定性可满足小功率直流负载的供电需求。
