黄铜1/8NPT内螺纹手动球阀三维设计

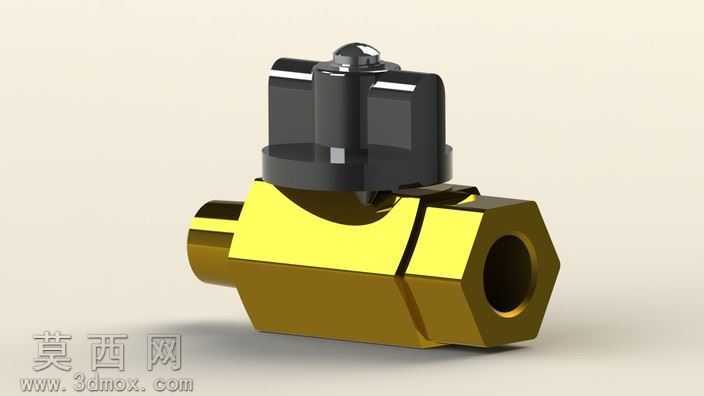

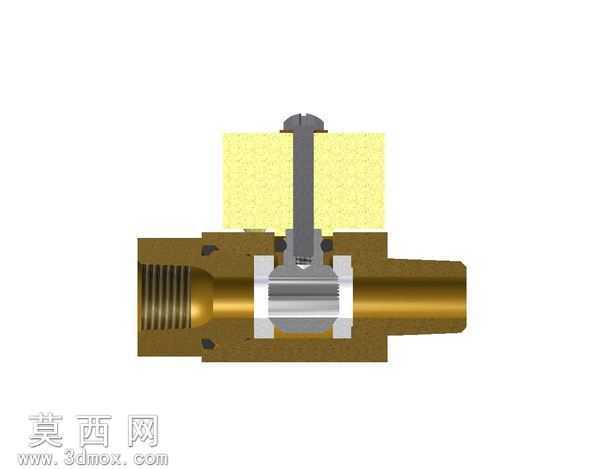

本作品为手动式黄铜球阀三维建模作品，建模过程严格参照小型管路球阀的实际生产尺寸进行1:1还原，首先通过草图绘制勾勒出阀体的六角外形轮廓，利用拉伸、切除等基础特征构建出阀体的主体空腔结构，精准预留出两端1/8NPT螺纹的安装空间，其中一端为内螺纹接口、另一端为外螺纹接口，适配对应规格的管路连接需求。建模过程中对球体密封结构做了精细化还原，球体的通孔直径与管路通径完全匹配，保证介质流通的顺畅性，阀杆与球体的连接卡位做了限位结构设计，还原真实球阀90度开关的行程限制，避免操作过程中出现过位转动的问题。材质渲染阶段，阀体部分赋予黄铜金属材质，调整材质的粗糙度、金属度参数，还原黄铜锻压件的哑光金属质感，表面添加细微的锻压纹理细节，避免塑料感；手柄部分采用黄铜同色系的金属材质，顶部的固定螺丝赋予不锈钢金属材质，通过光影调整突出不同金属部件的质感差异，整体渲染效果贴近真实工业产品的视觉表现。结构设计上充分考虑实际装配逻辑，阀体的分体式连接结构、密封件的安装槽位、阀杆的密封填料空间都做了对应预留，所有部件的配合公差按照小型五金阀件的常规装配标准设置，既保证各部件可以完成虚拟装配，也能直观体现产品的实际装配关系。设计思路围绕小型气路、液路管路的通用截断需求展开，针对氧气等洁净介质的使用场景，阀体内部流道做了平滑过渡处理，没有多余的凸起或死角，避免介质残留，整体结构紧凑，六角外形的阀体设计方便使用扳手进行安装紧固，手柄的蝶形造型方便手动快速开关操作，无需额外工具即可完成管路通断的控制，适配小型设备、仪器仪表的管路连接场景。
