Dn15气压压力安全阀三维结构设计

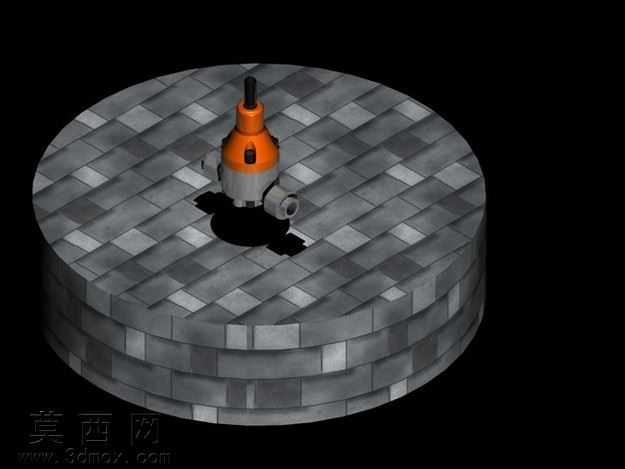

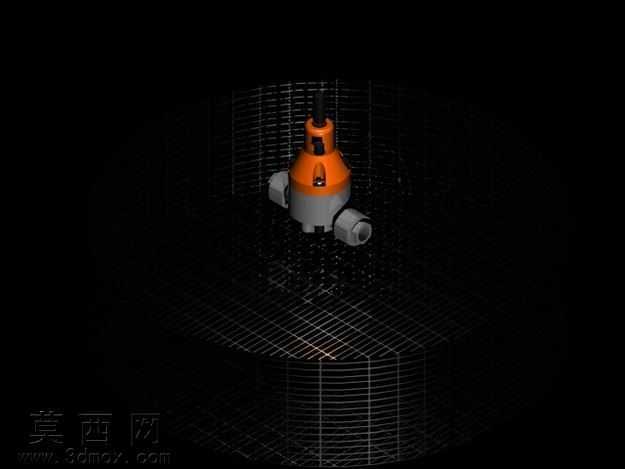

本作品为Dn15规格气压压力安全阀的三维设计成果，建模阶段采用参数化特征建模思路，先梳理安全阀的核心功能逻辑：当管路内气压超过设定阈值时，阀瓣自动开启泄压，压力回落至安全区间后自动复位密封，以此保障气压管路系统的运行安全。建模过程中优先搭建核心装配基准轴与配合面，依次完成阀体、阀帽、调节组件、密封阀瓣、进出接口等独立零件的结构绘制：阀体部分采用等径通径结构，匹配Dn15的公称通径参数，进出接口设计为外螺纹连接形式，适配常规气压管路的安装需求；阀帽部分设置了压力调节腔的预留结构，表面做了防滑纹理处理，方便现场调试时手动旋拧操作；密封阀瓣采用软密封贴合结构设计，建模时精准控制密封面的平面度公差，保证复位后的密封性能，避免正常工作压力下出现气体泄漏问题。材质与渲染阶段，针对不同零件的实际应用材质做了区分：阀体主体采用增强工程塑料材质，渲染时调整材质的漫反射与粗糙度参数，还原工程塑料哑光、略带颗粒质感的表面效果；顶部调节旋钮采用亮橙色工程塑料材质，通过高饱和度的色彩区分功能区域，方便操作人员快速识别调节部位；金属连接件部分采用哑光镀锌金属材质，调整金属度与反射参数，还原镀锌件柔和的金属光泽，避免过度反光影响结构展示。整体装配完成后做了全局干涉检查，确认各活动部件在启闭行程内无卡滞、无结构干涉，活动部件的配合间隙控制在合理公差范围内，既保证活动顺畅，又避免间隙过大导致的密封失效问题。渲染场景采用深色反光展示台，通过三点布光方案突出模型的结构层次：主光从侧上方打亮模型主体，清晰展示各零件的轮廓与装配关系；辅光补亮暗部细节，避免结构阴影过深遮挡关键特征；轮廓光勾勒模型边缘，让模型从深色背景中分离出来，提升整体展示效果。整个设计严格遵循小通径气压安全阀的行业设计规范，各结构尺寸匹配公称通径、连接尺寸、启闭行程的常规参数要求，可用于气压管路系统的方案展示、结构教学、安装模拟等场景，完整还原了小型压力安全阀的工作结构与外观特征。
