分布式光伏用太阳能板单体支撑结构

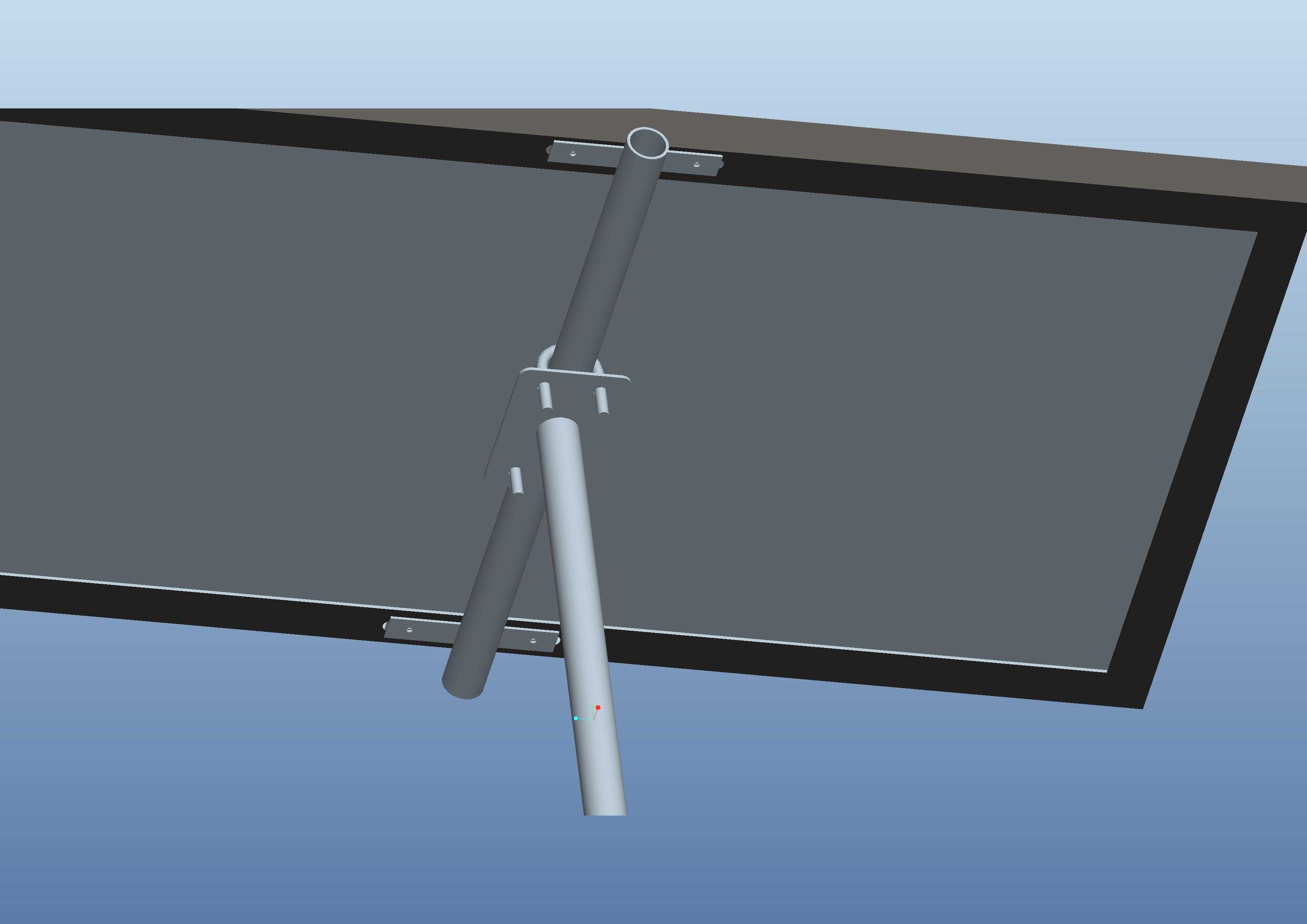

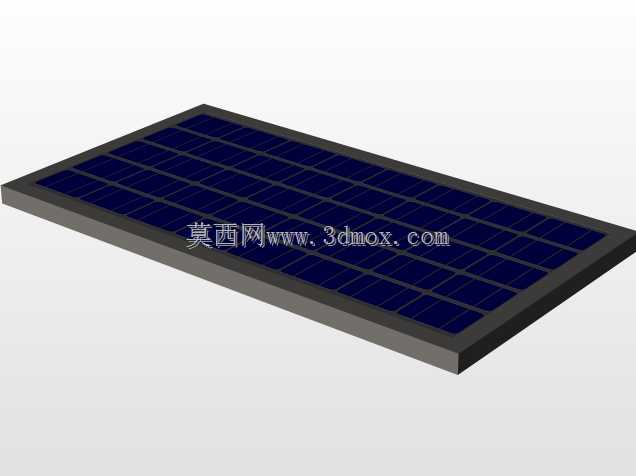

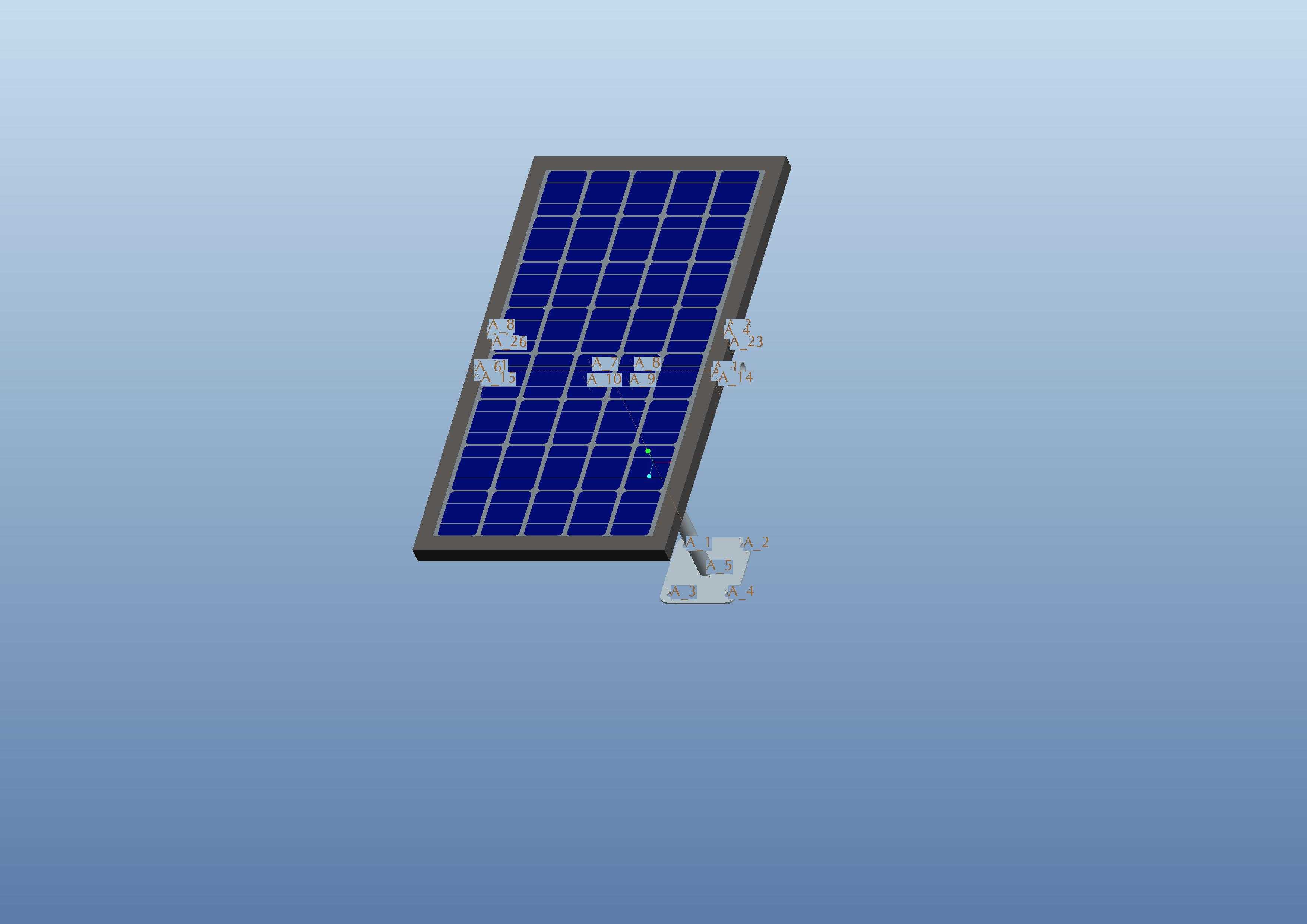

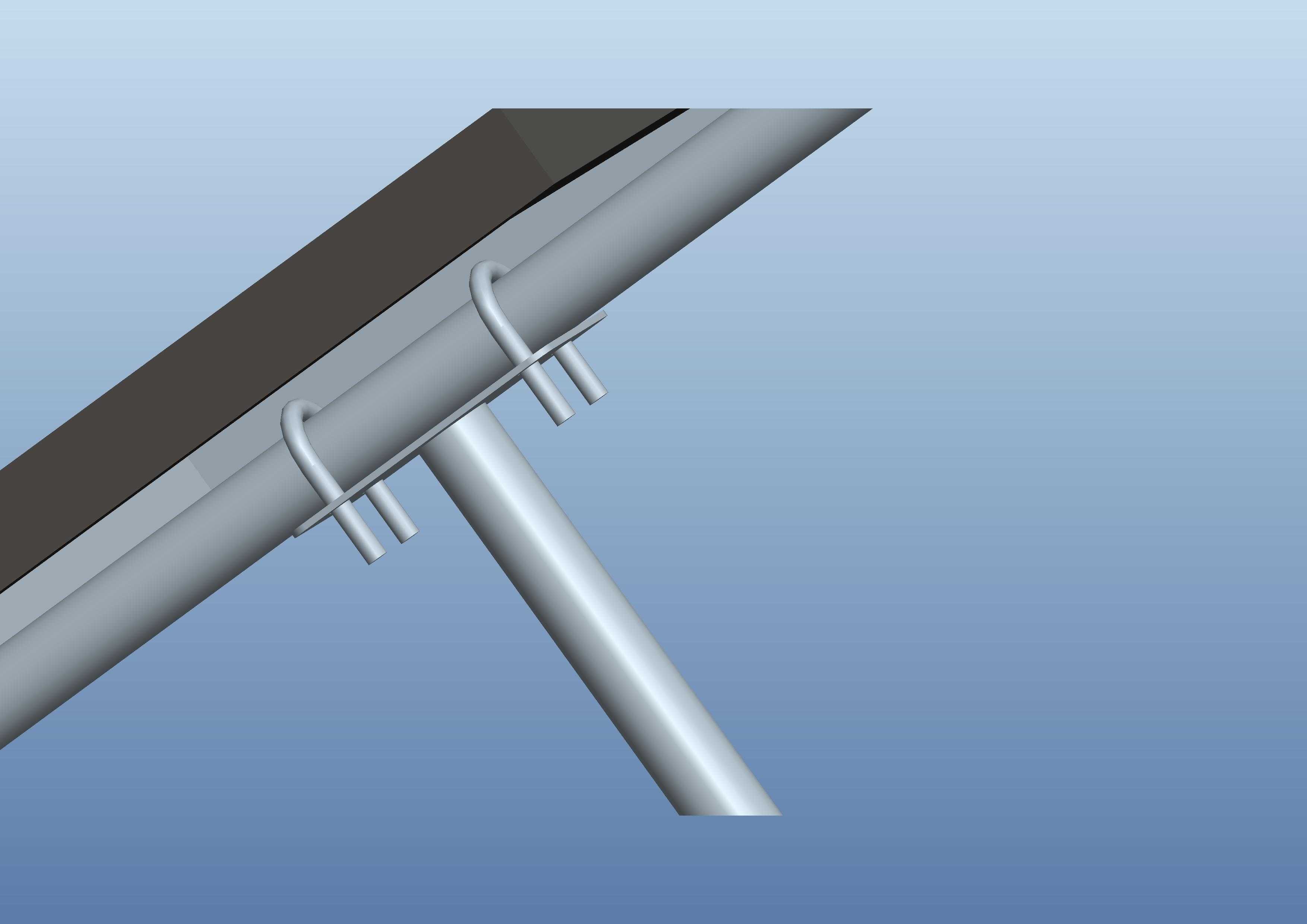

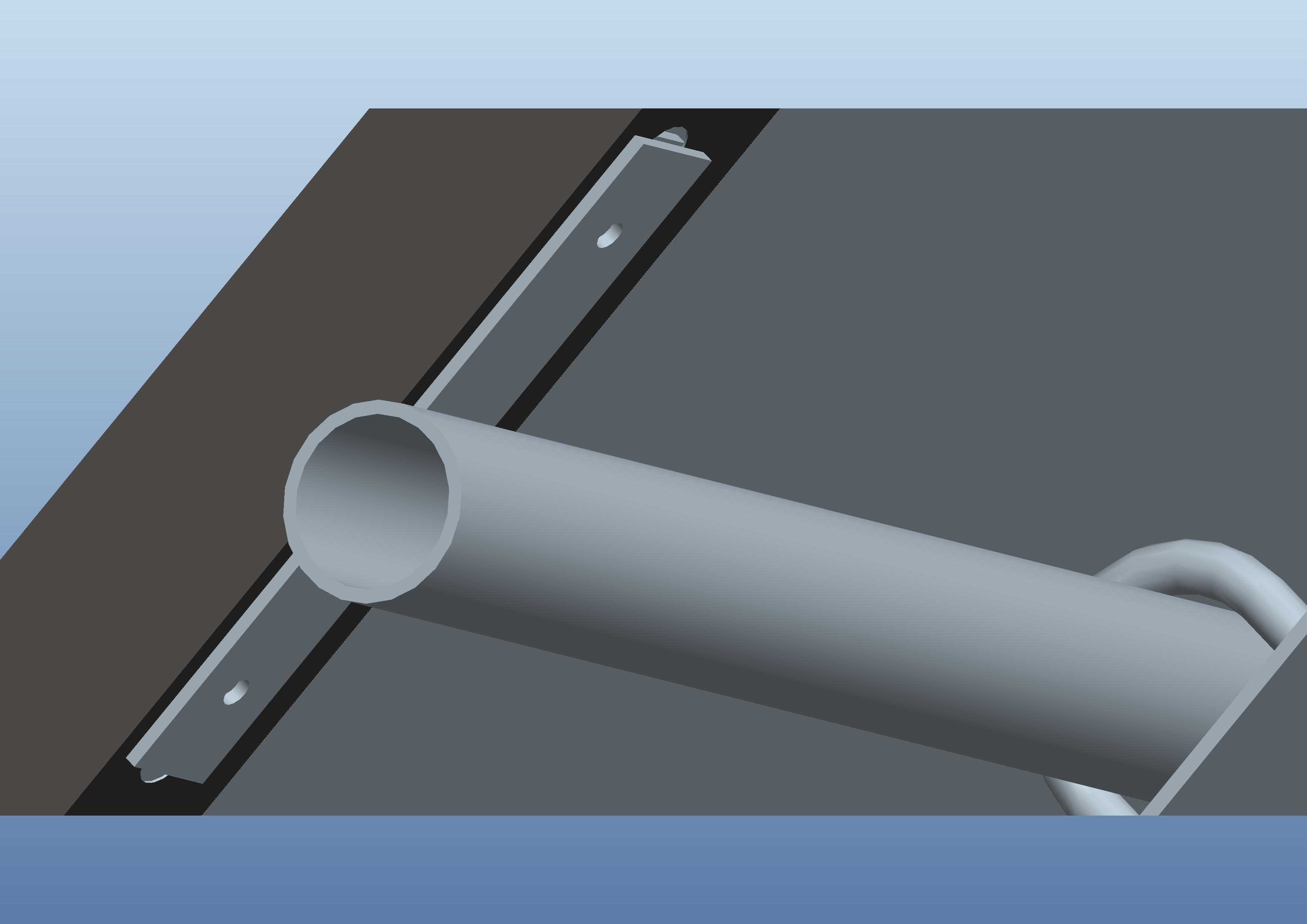

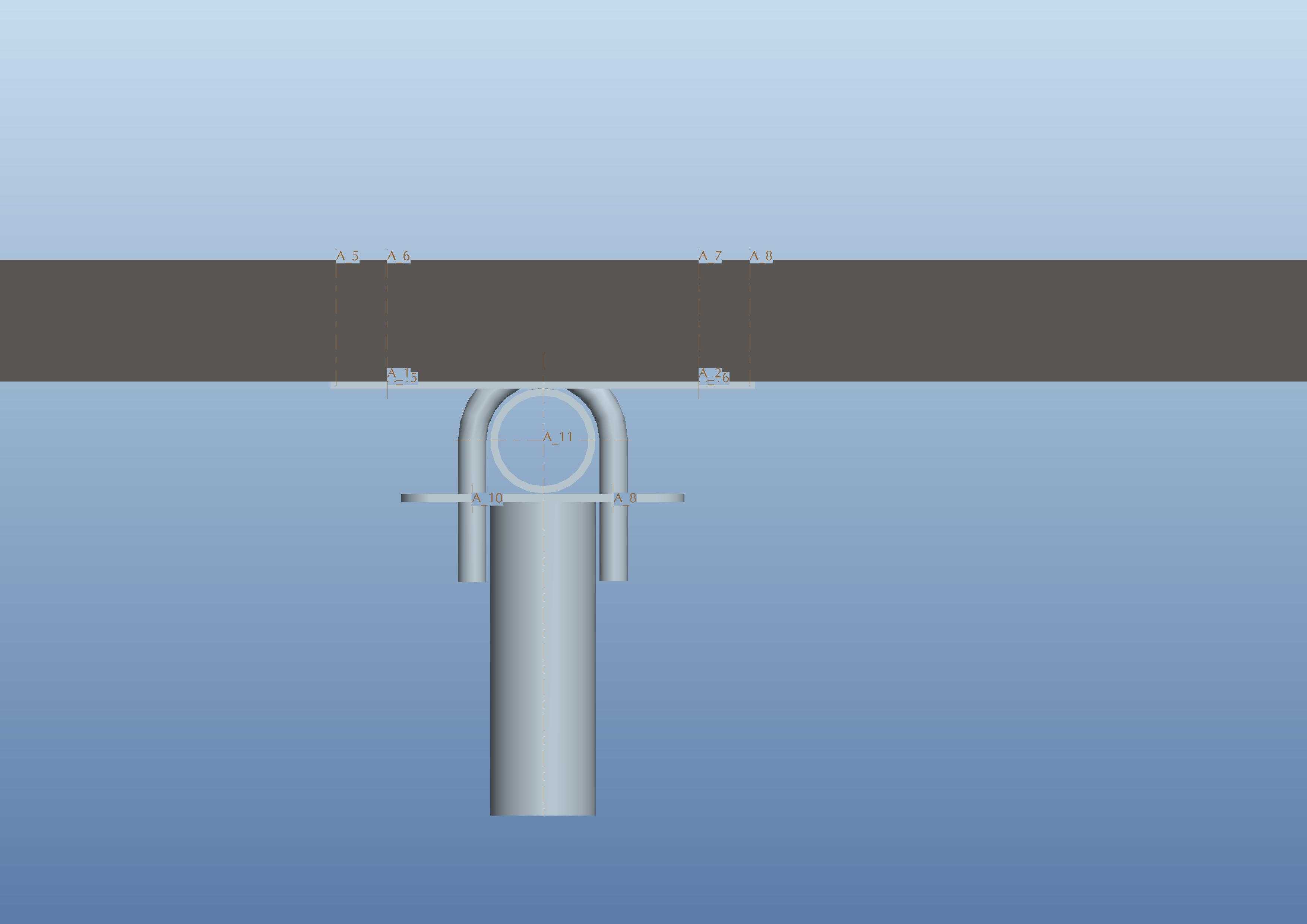

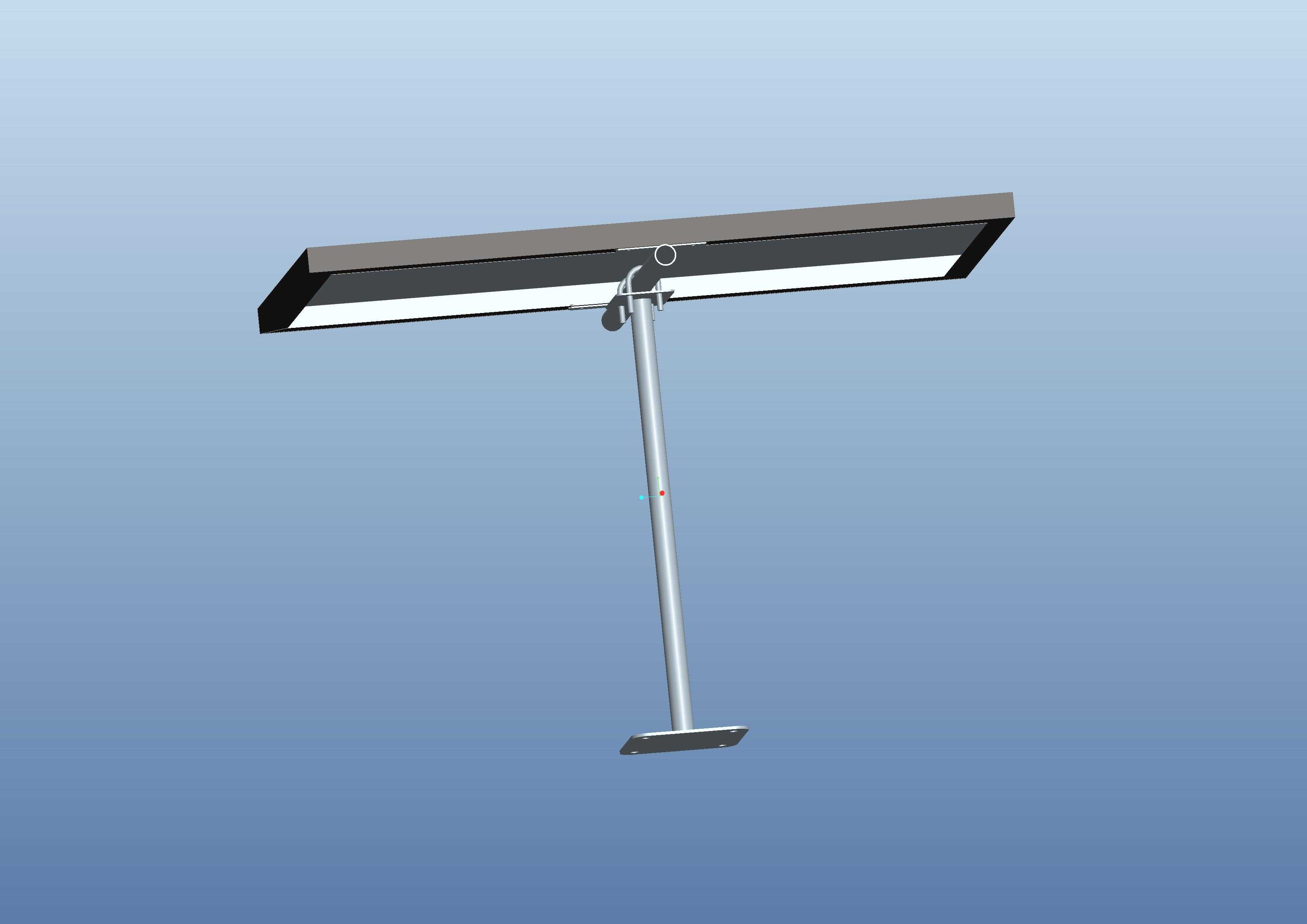

这套支撑结构主要服务于分布式光伏场景下单块太阳能板的固定安装，常见于户用屋顶光伏、小型离网光伏电站、户外监控配套光伏供电单元等场景，核心作用是为单块太阳能光伏板提供稳定的承载支撑，同时适配不同安装面的倾角调整需求，保证光伏板能以最优受光角度固定，提升光电转换效率。从结构设计来看，整体采用圆管作为主支撑构件，主横梁承担光伏板的整体载荷，斜向支撑管通过U型管夹与主横梁连接，下端可固定在屋面基座、地面预埋桩或者配套的支架立柱上，U型管夹的设计预留了一定的角度调整余量，安装时可以根据项目所在地的纬度调整光伏板的倾斜角度，不需要额外焊接连接件，现场装配效率更高，也方便后期运维时的角度微调。主横梁上的固定点位采用对称排布，适配常规尺寸的单块晶硅光伏板的安装孔位，安装边界可以覆盖常规1640*992mm尺寸的60型光伏组件，也可以通过调整管夹位置适配小尺寸的光伏板，支撑结构的整体悬挑长度控制在合理范围内，避免风载作用下出现过大挠度。设计过程中优先考虑了户外工况的耐候性，所有连接构件都采用标准冲压件，管夹的弧度与圆管外径完全匹配，锁紧后不会出现相对滑移，斜撑的受力角度经过校核，能够将光伏板承受的风载、雪载均匀传递到下部安装基础，避免应力集中导致的构件变形。不同于大型光伏电站的连片支架，这套单体支撑结构不需要复杂的排布设计，单套即可独立承载一块光伏板，特别适合零散分布的光伏供电点位使用，比如野外水文监测点、通讯基站的光伏供电单元、农户自家屋顶加装的单块光伏板等场景，安装时不需要大面积铺设导轨，只需要固定好斜撑底部的基座，调整好倾角后锁紧管夹螺栓，再将光伏板固定在主横梁的连接点位即可，整体构件数量少，现场不需要复杂的加工工具，普通安装人员即可完成装配。结构的受力路径清晰，光伏板的自重、表面风压、积雪载荷通过板件连接点传递到主横梁，再通过U型管夹节点分流到斜撑和竖向支撑构件，最终传递到安装基础，所有连接节点都采用螺栓锁紧，没有焊接工序，既降低了生产加工的成本，也避免了焊接位置容易出现锈蚀的问题，适配户外长期使用的需求。
