老式旋拧式铸铁自来水开关结构设计

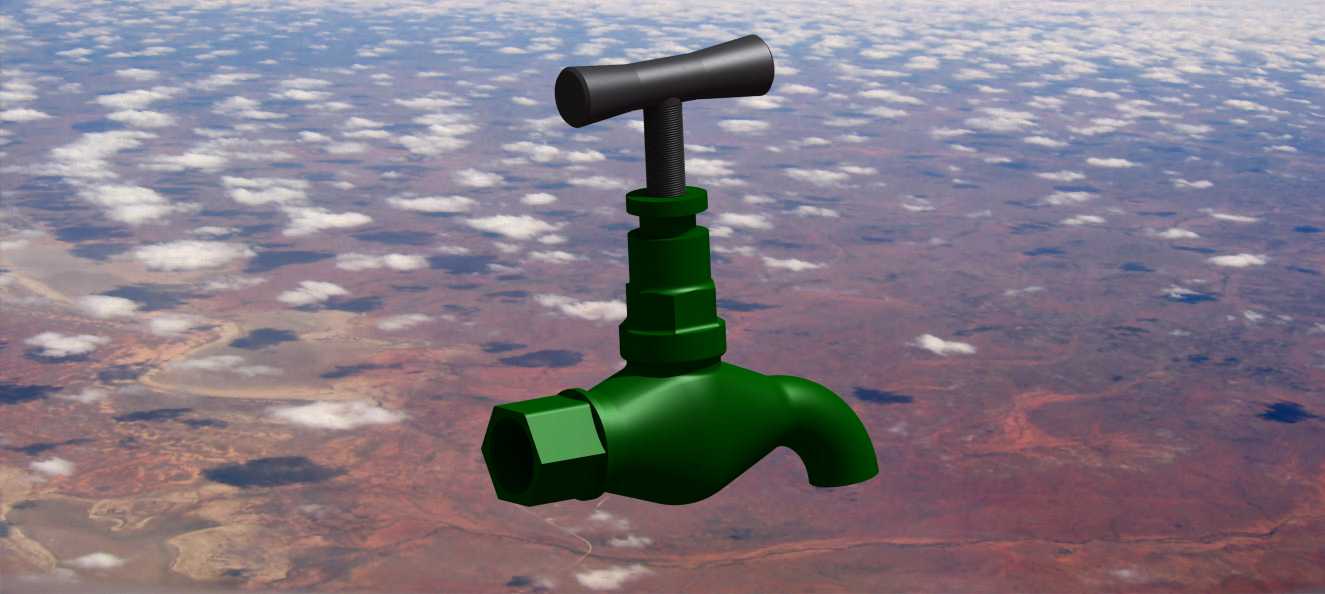

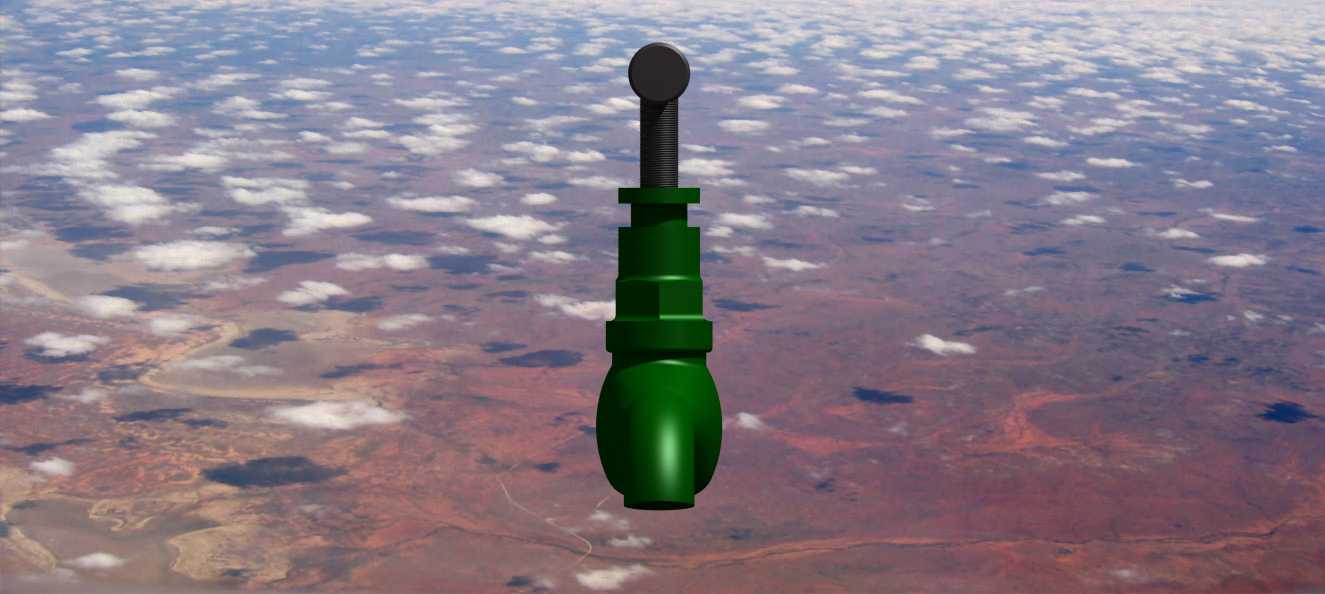

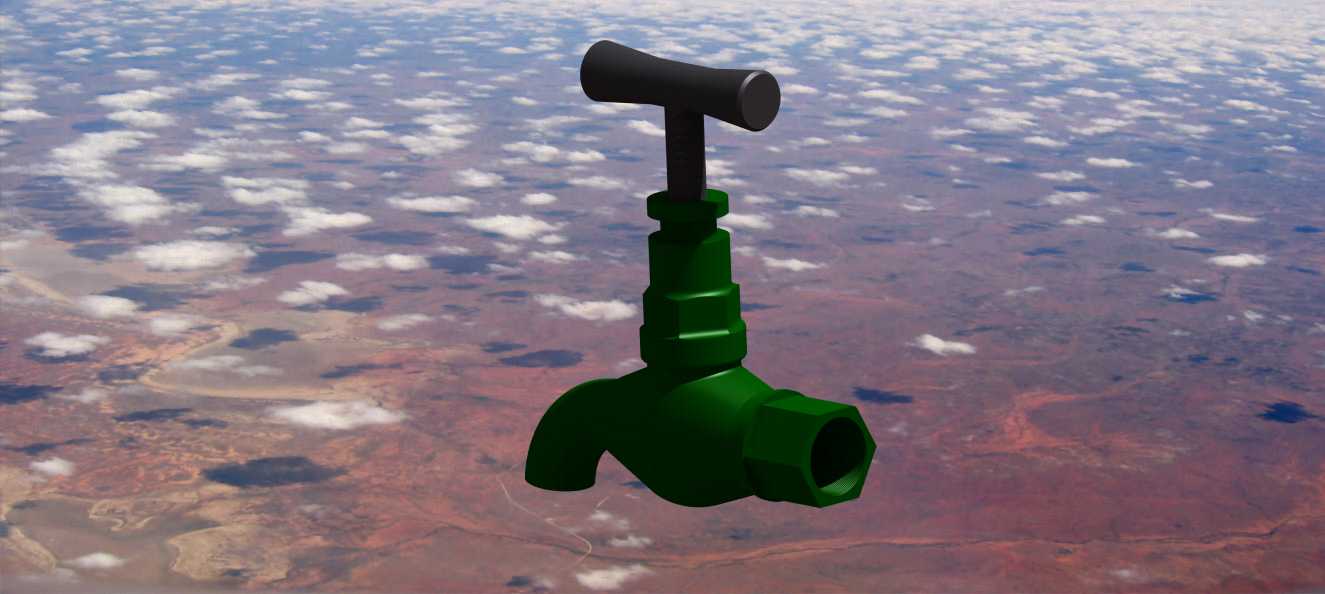

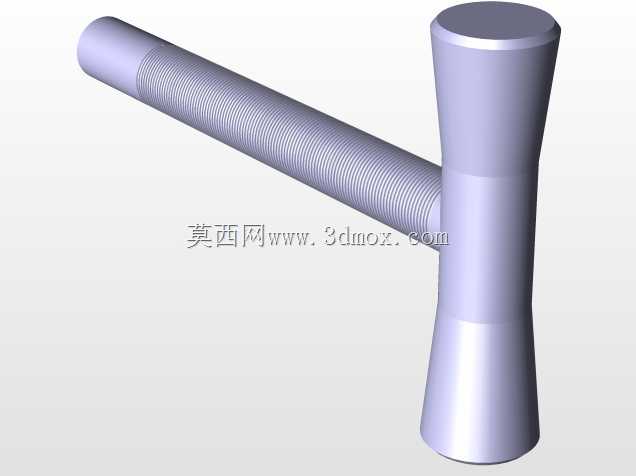

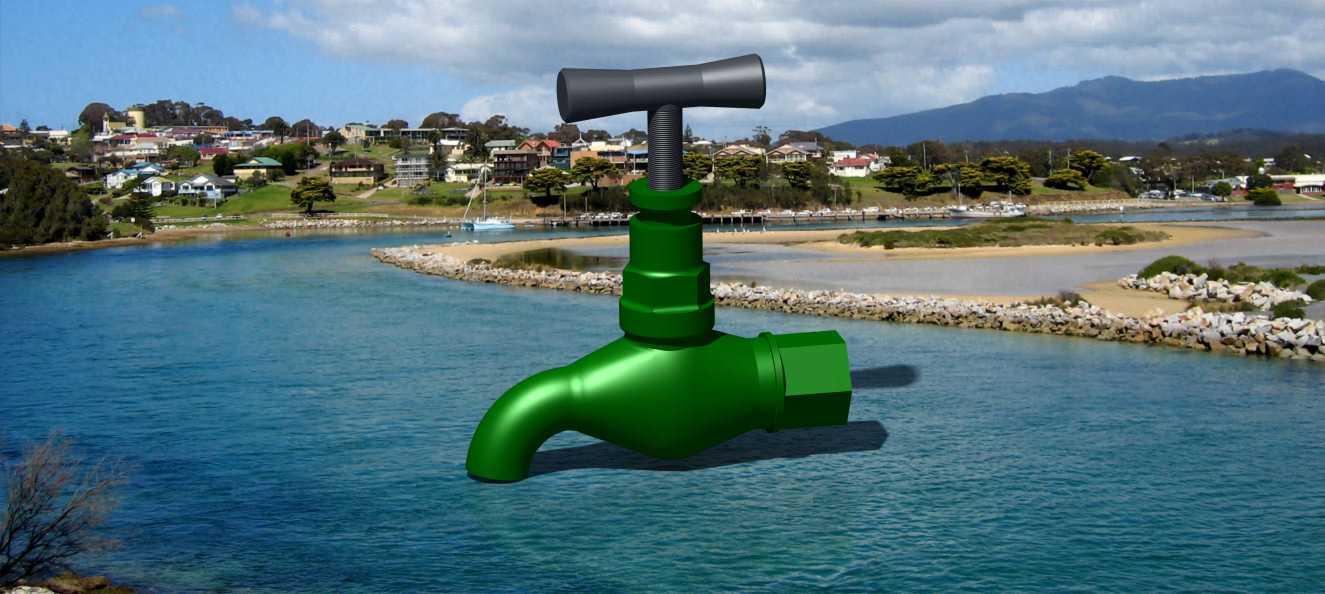

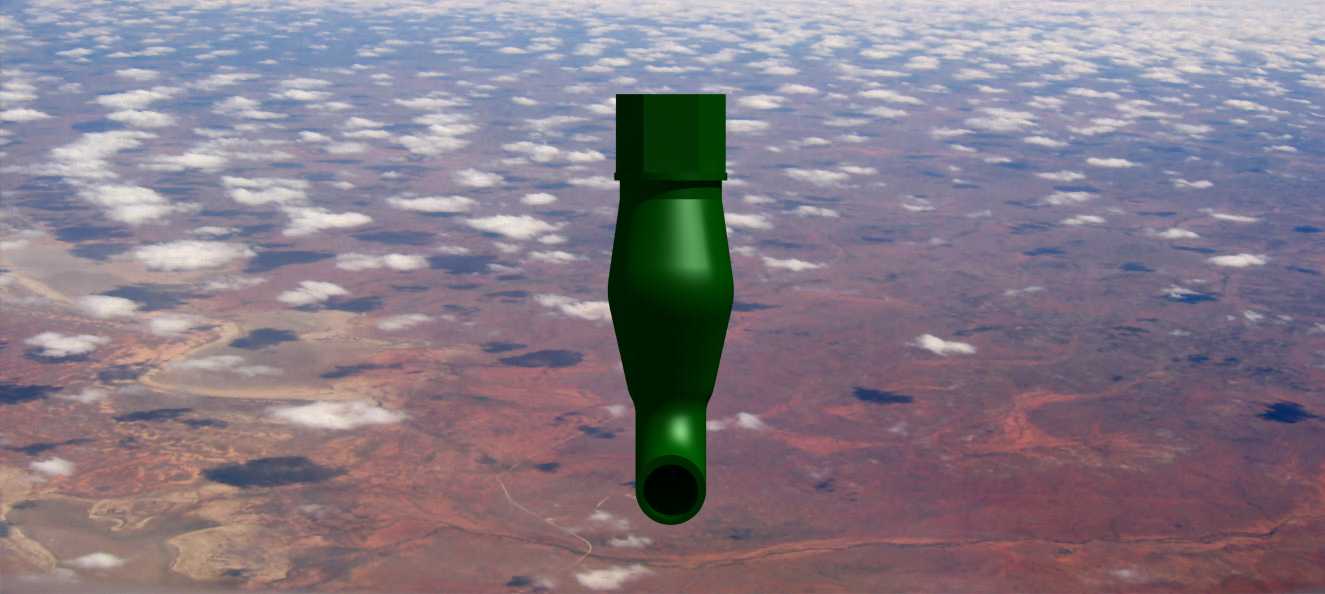

这款旋拧式水嘴主要面向民用建筑给排水、小型储液罐管路的流体通断控制场景，常见于老旧小区户外供水点、厂区临时取水点、家用储水罐出水端等位置，核心作用是控制低压常温流体的通断，依靠旋塞结构实现密封，相比球阀结构成本更低，结构更简单，适合对流量调节精度要求不高、需要频繁开关的取水场景。设计上采用T型手柄结构，增大操作力臂，无需额外工具即可徒手完成开关操作，手柄与阀杆采用过盈配合加横向销钉固定，避免长期旋拧后手柄打滑脱落；阀杆部分做了多级阶梯轴结构，每段阶梯对应不同的密封与装配定位需求，中部的填料压盖位置预留了密封填料装填空间，可通过旋紧压盖螺母补偿密封件磨损带来的泄漏问题，延长整体使用寿命。阀体进水端采用内螺纹接口，适配常规4分民用供水管路标准，接口端面做了倒角处理，方便缠绕生料带后快速拧入管路接头，避免安装时螺纹错扣；出水端做了向下弯曲的导流结构，出水方向与进水轴线呈120度夹角，可避免取水时水流飞溅，出水嘴处做了圆弧过渡，减少水流流出时的紊流现象。整体外形紧凑，安装时仅需预留阀体径向80mm、轴向110mm的操作空间，手柄最高处距离阀体安装基面高度为135mm，无需过大的安装避让空间，适合狭窄管路布局场景。阀体内部流道做了等径设计，通径与接口尺寸一致，避免流道缩径带来的流量损失，密封面采用锥面配合结构，旋紧手柄时阀塞下压，锥面紧密贴合实现密封，相比平面密封结构对加工精度的容错率更高，长期使用出现磨损后只需多旋紧半圈即可恢复密封性能，维护成本极低。阀体外部的六角结构设计，方便安装时使用普通活动扳手夹持发力，无需定制专用工装，适配现场安装的通用工具条件，整体结构没有复杂的异形曲面，加工时仅需普通车床、钻床即可完成全部机加工工序，适合批量生产降低制造成本。
