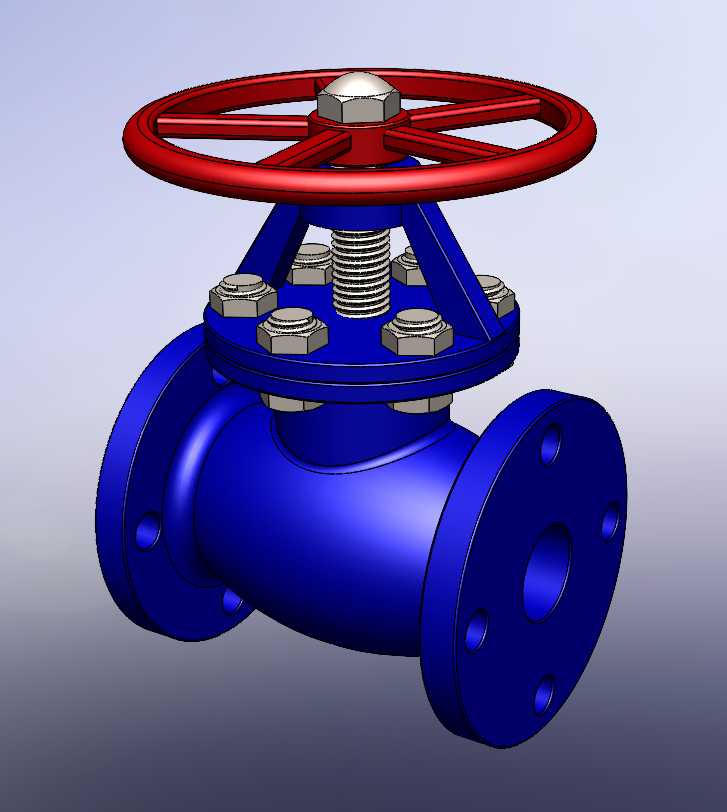

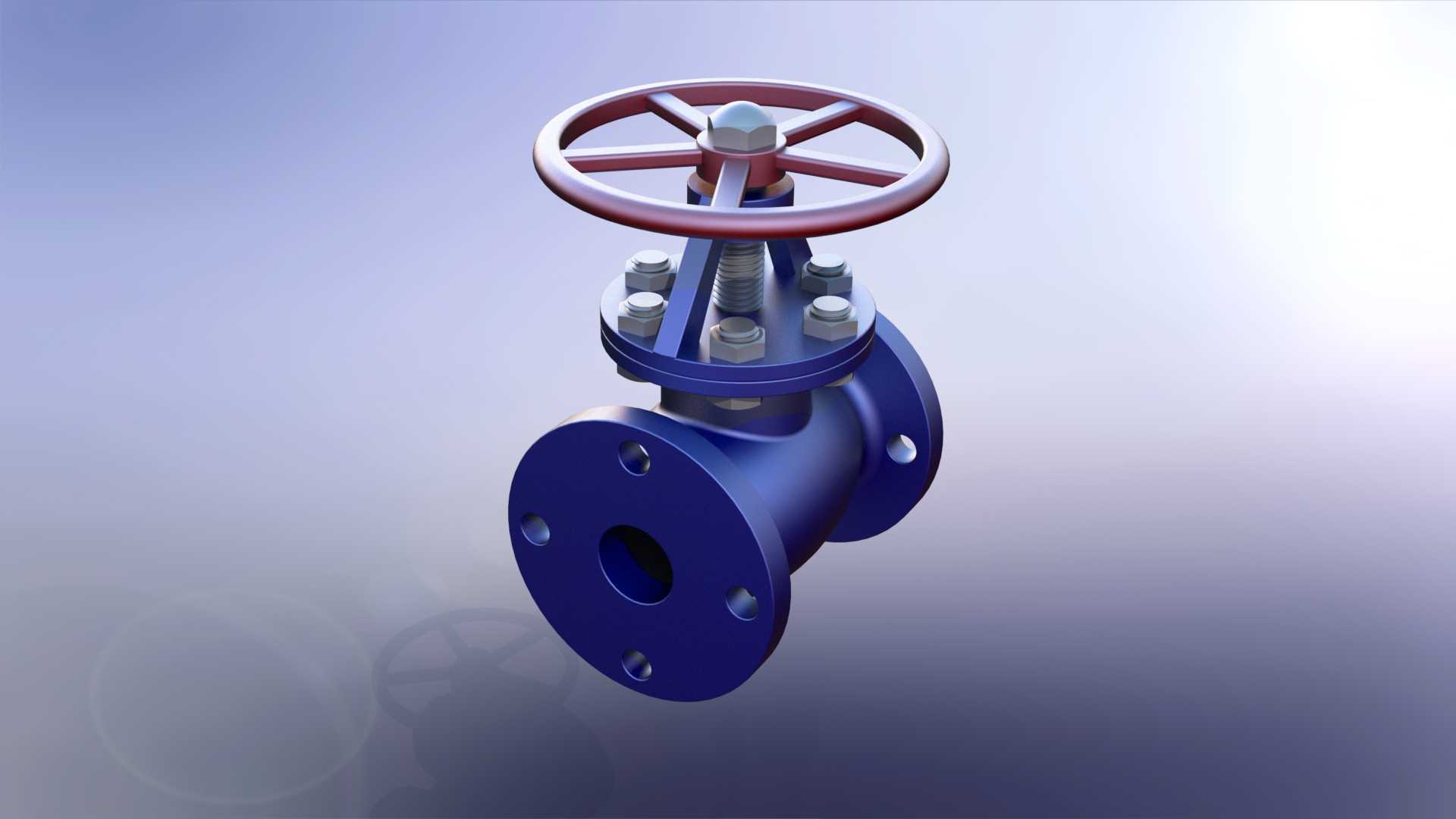

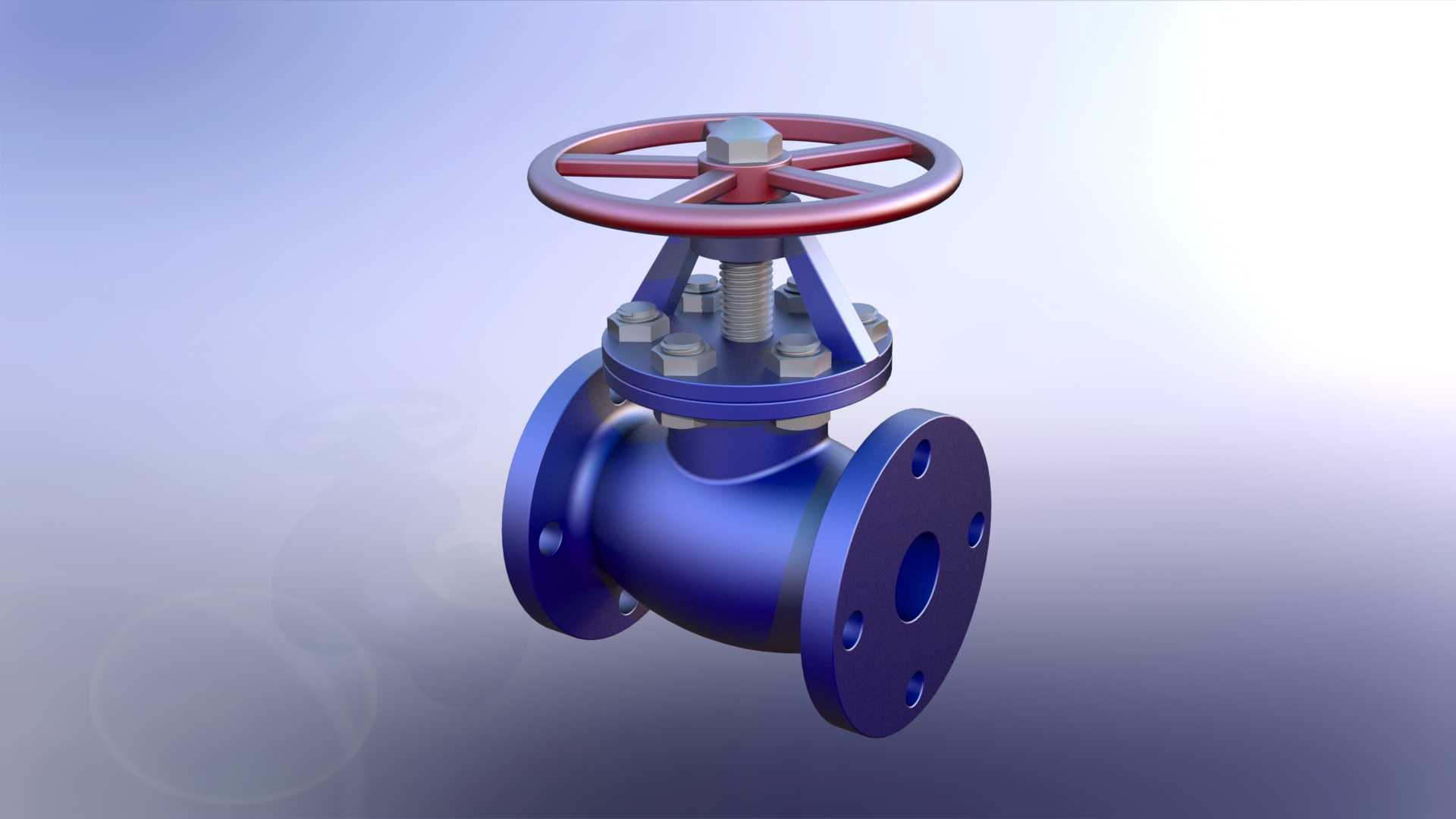

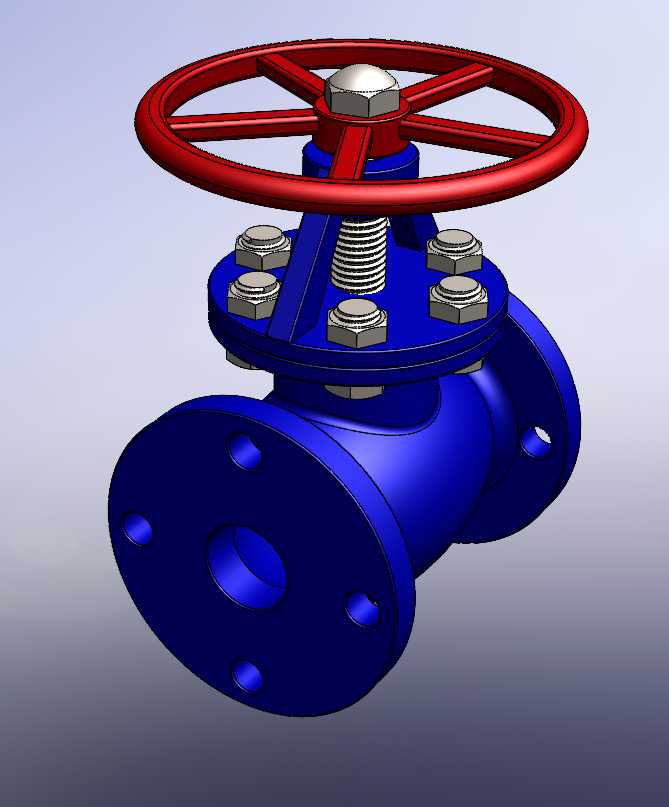

法兰连接手动截止阀结构设计

在化工、市政给排水、热力输送、常规工业流体管路系统中，手动法兰截止阀是应用频次极高的截断类管路元件，核心作用是实现管路内流体的通断控制，也可在小开度工况下辅助完成流量调节，适配水、蒸汽、油品等多种无强腐蚀的常规流体介质。这款手动截止阀采用法兰连接形式，设计阶段优先匹配中低压管路的通用安装规范，阀体采用直通式流道结构，相比角式结构更适配直线排布的管路布局，安装时无需额外调整管路走向，能直接对接同公称通径的法兰管路，两端法兰的螺栓孔位、密封面尺寸均遵循通用管路连接件的匹配标准，现场安装时可直接与对应规格的法兰垫片、紧固件配合完成装配，无需额外加工适配结构。从功能特性来看，该阀的阀瓣采用线性升降运动结构，启闭过程中阀瓣沿阀杆轴线垂直运动，密封面之间无相对滑动摩擦，长期使用的密封磨损量更小，相比闸阀其密封面受介质冲蚀的影响更弱，因为全开状态下阀瓣完全抬离流道，介质流经密封面时不会直接冲刷密封配合面，能有效延长密封副的使用寿命。设计过程中，手轮采用轮辐式结构，直径匹配操作力矩需求，常规工况下无需借助加力杆即可完成启闭操作，阀杆与阀盖之间设置填料密封结构，可通过调整填料压盖的压紧量补偿填料磨损带来的泄漏问题，日常维护无需拆解阀体即可完成密封填料的更换。阀体中部的中法兰连接采用多螺栓均布压紧结构，保证中腔密封的压力均匀性，避免局部压紧力不足导致的外泄漏。从安装边界来看，该阀需安装在水平管段上，阀杆保持垂直向上的姿态，预留足够的手轮操作空间，手轮上方及侧方不能有遮挡结构，保证操作人员可顺畅完成启闭动作，同时阀体上标注的介质流向箭头需与管路内流体实际流向保持一致，避免反向安装导致阀瓣受介质长期冲击影响密封性能，也能降低启闭时的操作阻力。流道内部的过渡区域做了圆弧平滑处理，减少介质流经时的局部阻力损失，降低管路系统的能耗。阀杆梯形螺纹的螺距匹配启闭行程，保证手轮转动时阀瓣的升降速度适中，既不会因行程过快导致水锤冲击，也不会因行程过慢影响操作效率。
