蜗壳式离心鼓风设备结构设计

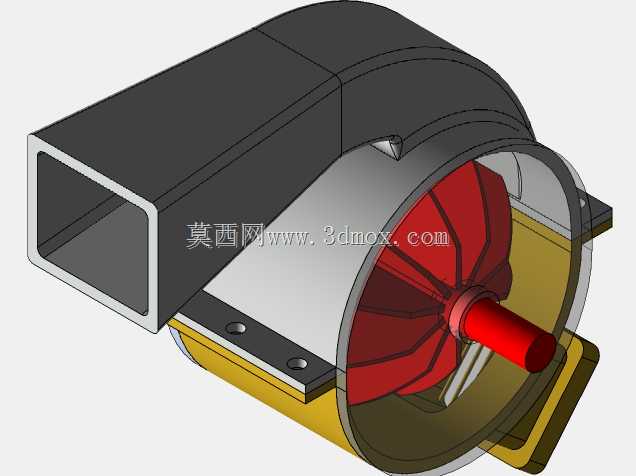

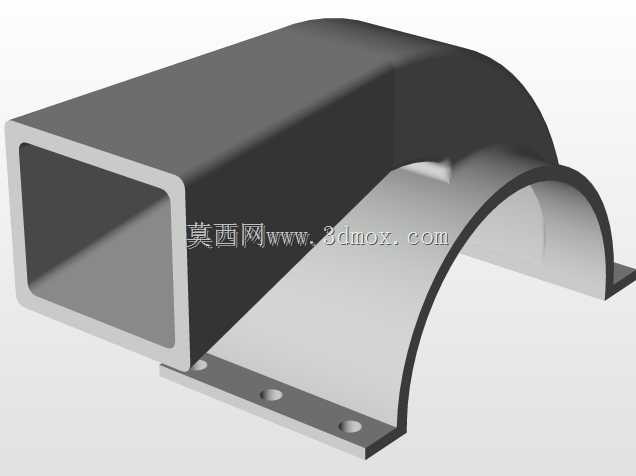

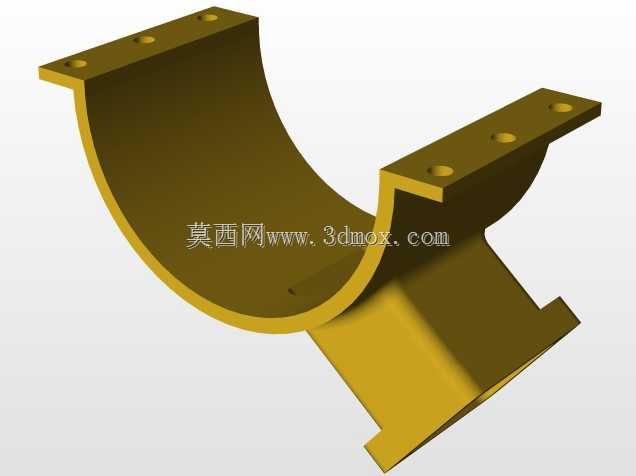

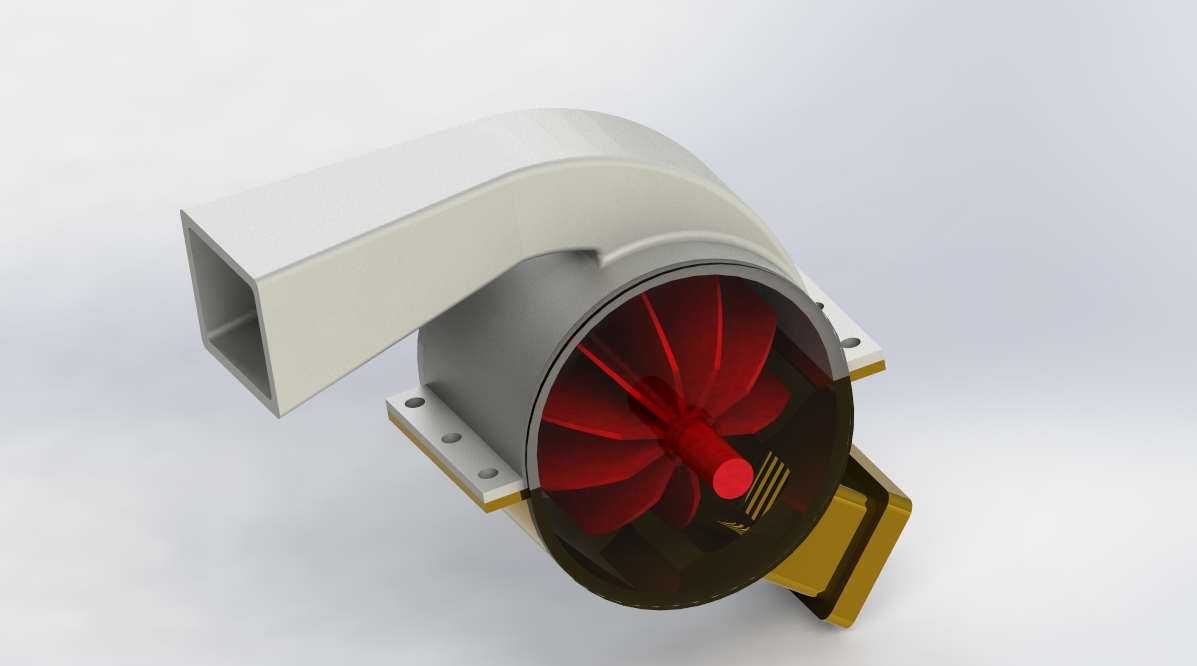

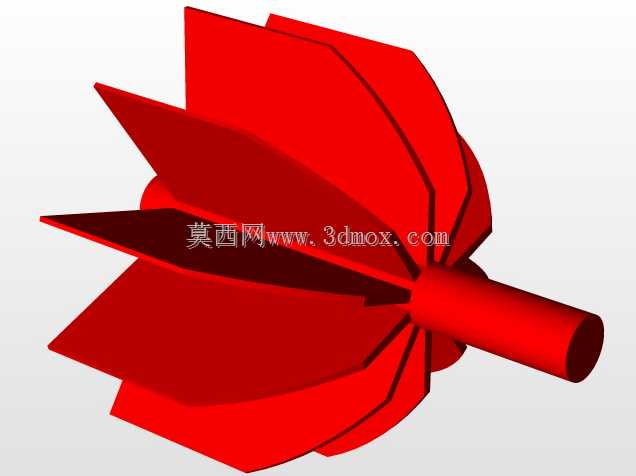

这款蜗壳式离心送风设备的结构设计，首先要匹配小空间内的风压输送需求，常见于小型设备散热、工位局部送风、小型除尘系统的前端引风环节，也可配套在小型实验风洞、电子设备冷却风道中作为动力源使用。从结构布局来看，采用侧出方口的蜗壳设计，出风口做了直角弯折的流道过渡，能直接对接矩形通风管路，省去额外的转接头配件，安装时可直接贴附在设备侧壁，通过蜗壳侧边的两个带安装孔的固定耳完成锁附，固定耳的孔位做了沉台设计，螺栓锁入后不会突出安装面，能保证设备贴合安装面的平整度，避免安装后出现振动偏移的问题。叶轮部分采用后向式叶片设计，叶片沿轮毂做放射状排布，进风侧正对叶轮中心的圆形进风口，气流从轴向进入叶轮腔后，通过叶片旋转获得离心力，沿蜗壳的渐开线流道增压后从侧方出风口送出，这种流道设计能在较小的体积下获得更高的风压，相比同功率轴流风机，送风距离更远，能克服更长管路的风阻损失。设计时特意将驱动部分的安装位设置在蜗壳侧下方，与叶轮腔做了半隔离结构，避免输送的含尘气流直接冲刷驱动部件，延长核心部件的使用寿命，同时驱动部分的安装座做了加厚处理，能抵消叶轮高速旋转时产生的径向振动，降低设备运行时的共振噪音。从安装边界来看，设备整体的外轮廓没有突出的尖锐结构，蜗壳的弯折处做了圆角过渡，安装时不需要预留额外的避让空间，出风口的法兰边与蜗壳一体成型，对接风管时可直接采用抱箍或者胶接的方式固定，不需要额外焊接法兰。叶轮前端的透明端盖采用卡扣式固定，日常维护时不需要完全拆解设备，就能直接观察叶轮的积灰情况，快速完成清洁作业，这种结构设计也降低了后期运维的拆解难度，适合在需要定期维护的送风场景中使用。流道设计时对蜗壳的渐开线曲率做了多次优化，避免流道内出现气流紊流区，降低气流在蜗壳内部的能量损耗，在相同转速下能提升约8%的送风效率，同时减少气流冲击产生的高频噪音。
