家用前置式滚筒洗衣设备结构设计

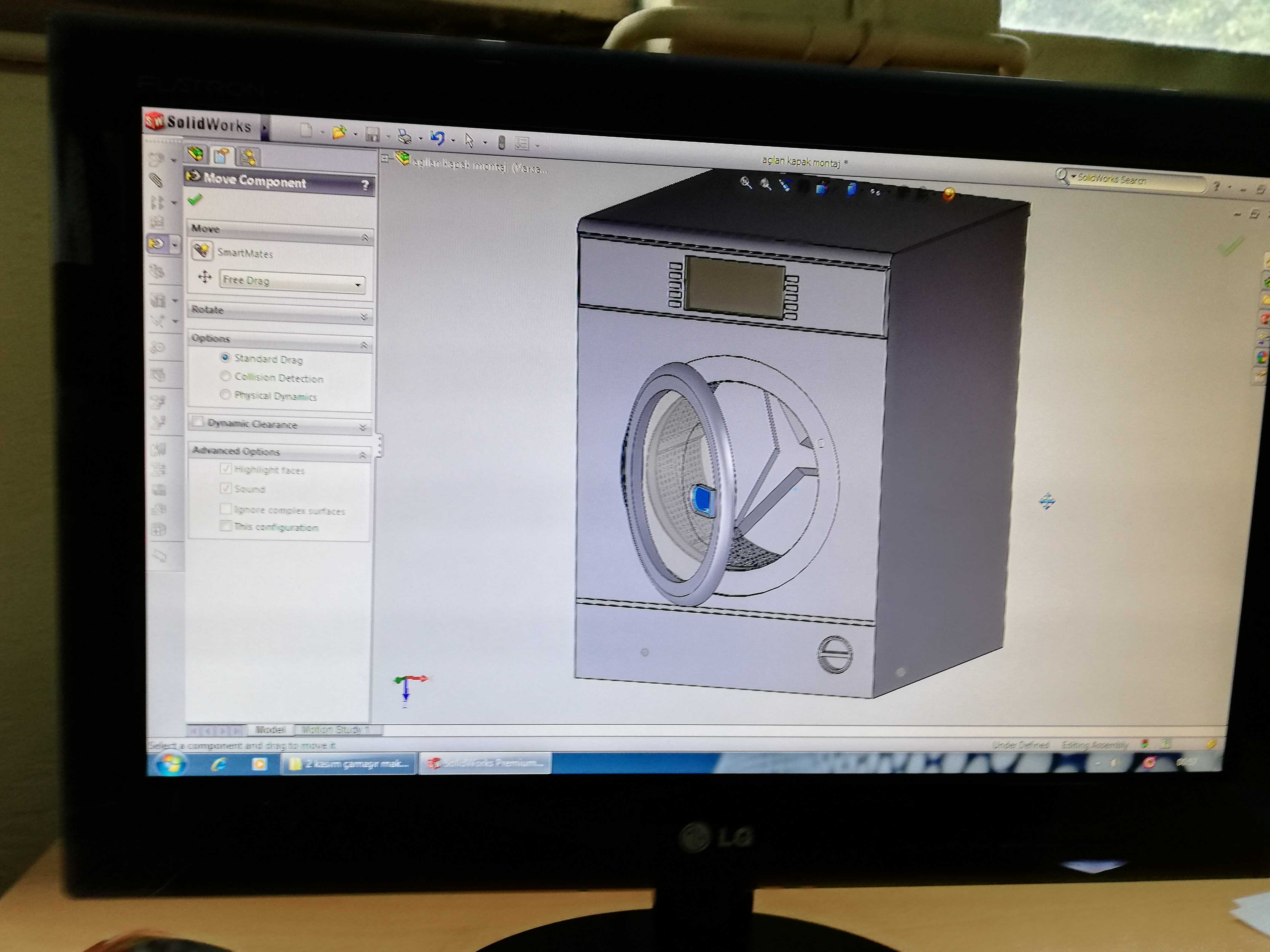

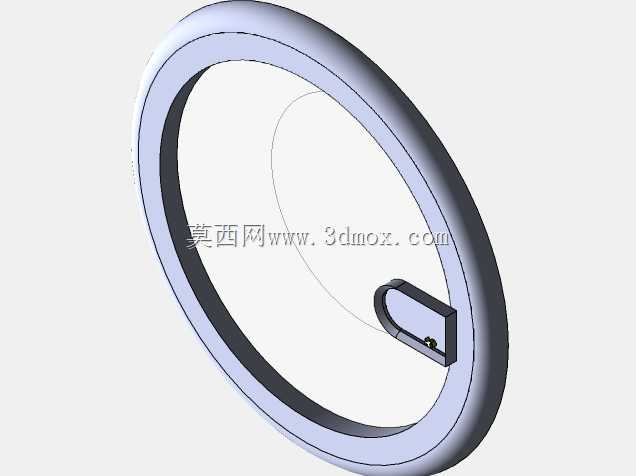

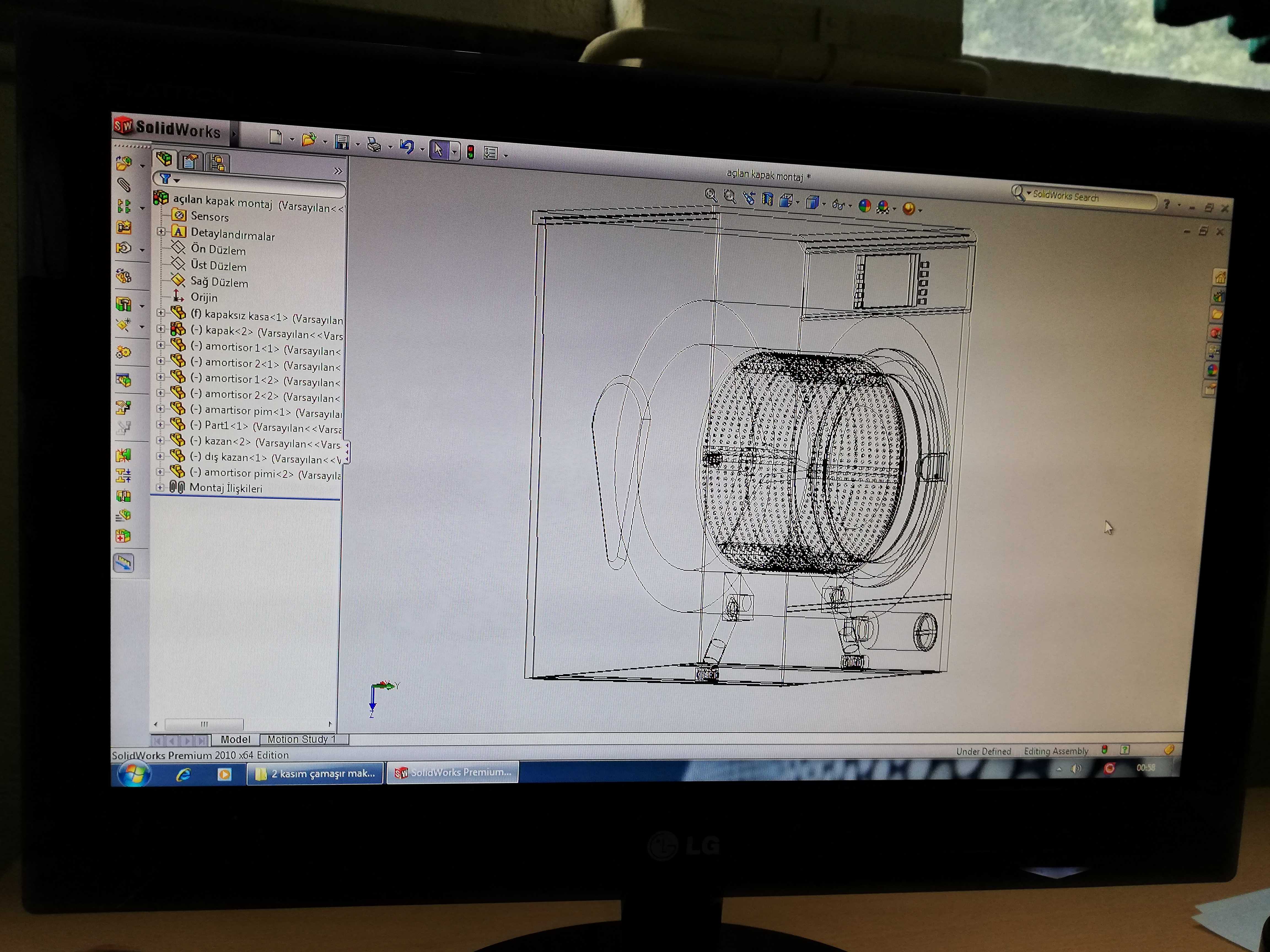

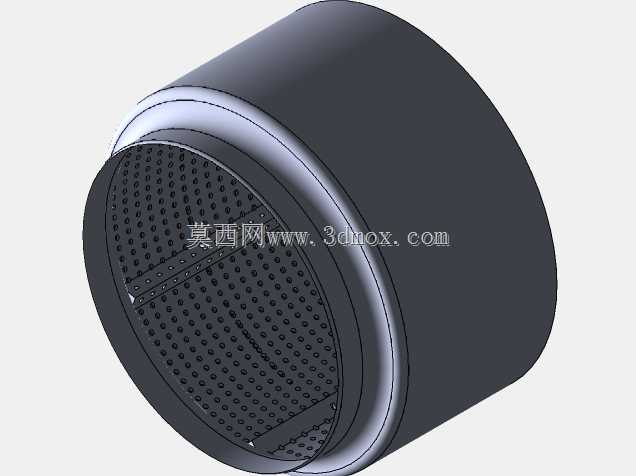

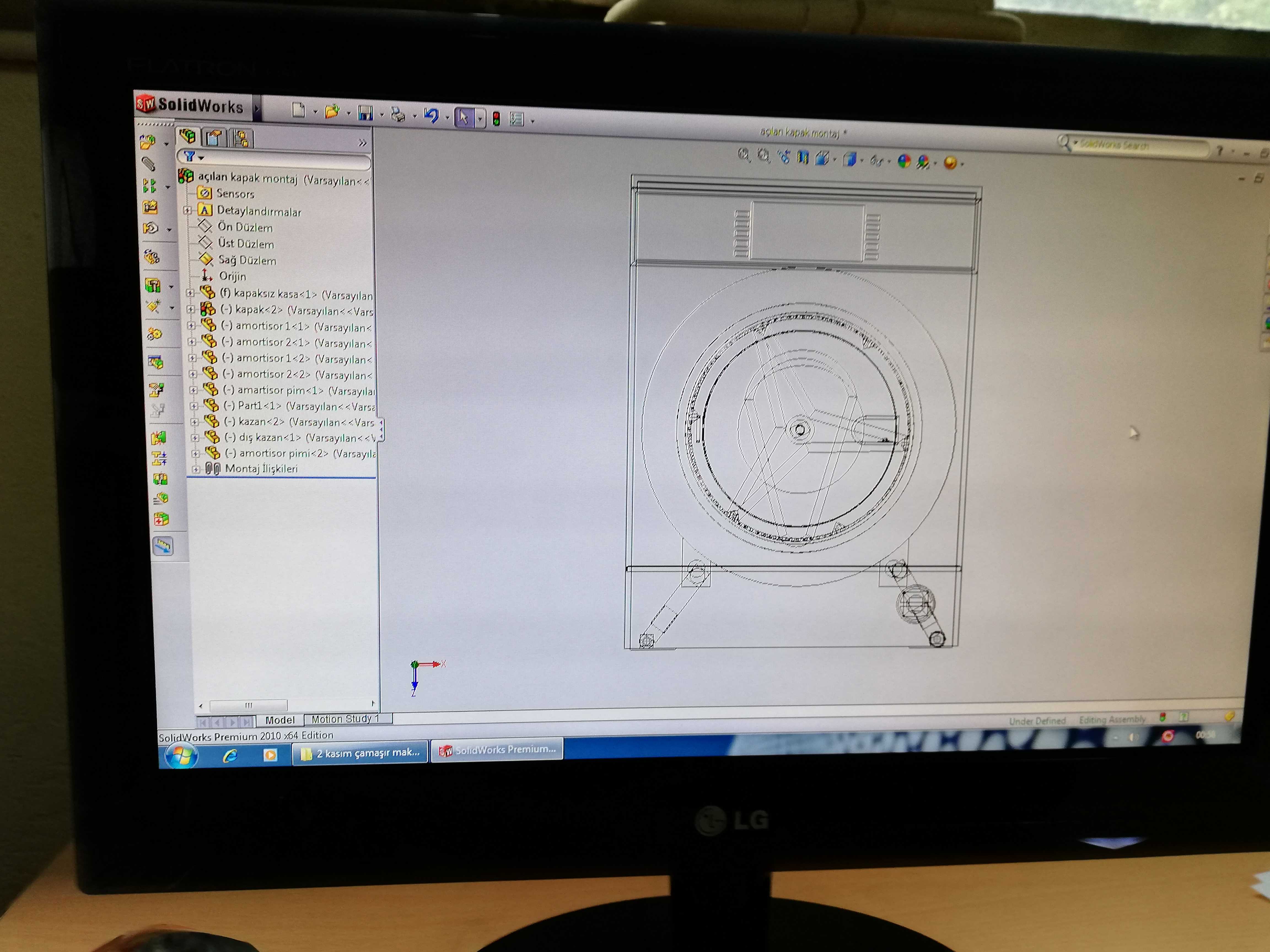

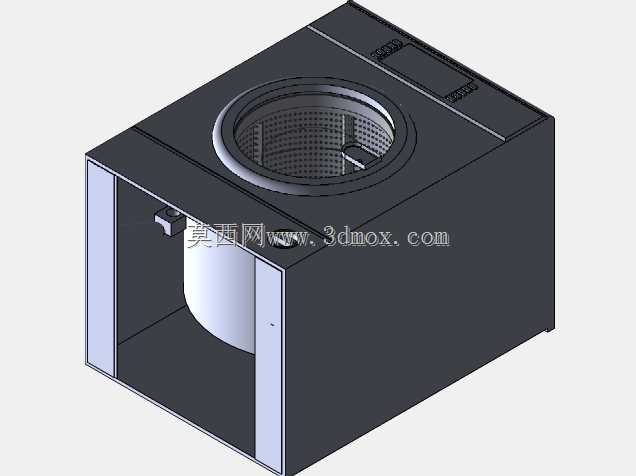

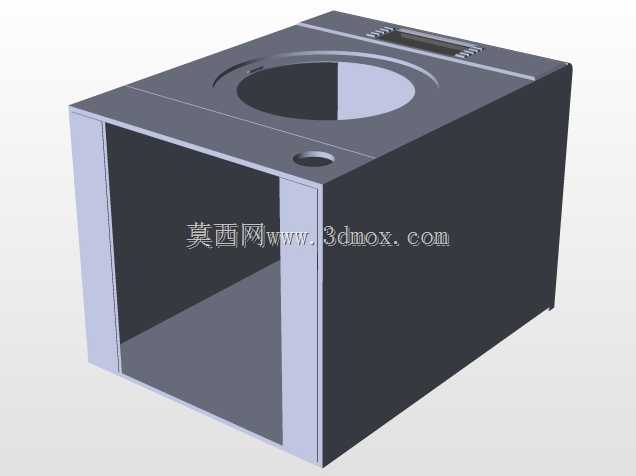

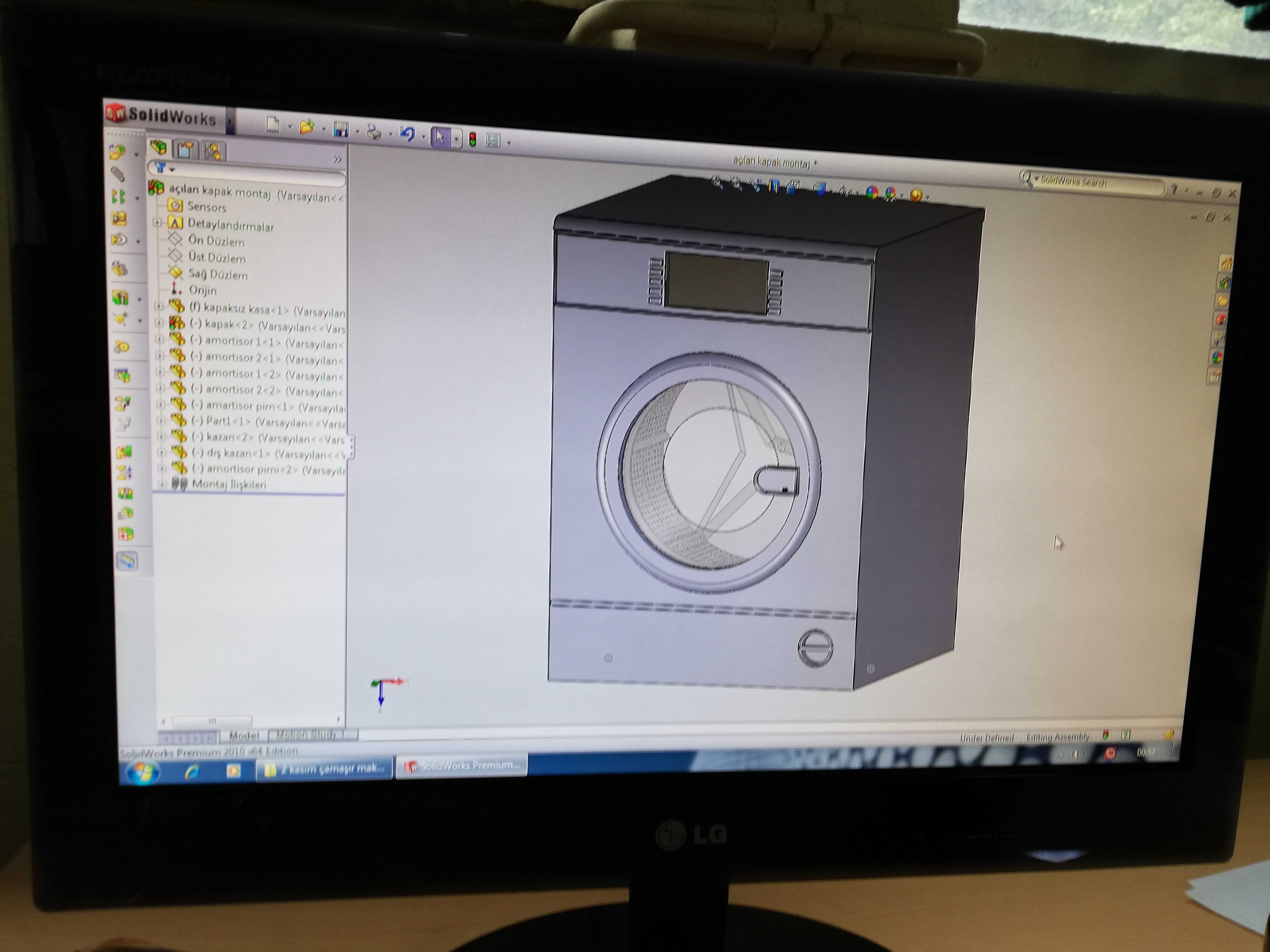

这款前置式滚筒洗衣设备的三维结构设计，核心围绕家用场景的安装适配与使用需求展开，建模过程中优先考虑了嵌入式橱柜安装的边界约束，整体外形采用方正切角的壳体造型，正面预留了标准尺寸的圆形舱门安装位，舱门采用双层结构设计，内层为密封透明视窗，外层搭配环形装饰边框，既满足洗涤过程的可视需求，也能保证舱门闭合后的密封性能，防止洗涤过程中漏水。设备正面上部预留了控制面板与显示屏的安装凹槽，可集成程序选择、状态显示、功能按键等交互组件，下部预留了排污口与过滤器的检修盖板位置，方便后期维护清理。内部结构设计上，滚筒组件采用悬臂式支撑结构，搭配配重块安装位抵消高速脱水时的动平衡偏移，进水电磁阀、排水泵、驱动电机的安装位均按照家用洗衣设备的通用布局预留，走线槽与管路固定位同步在壳体结构上做了集成设计，避免后期装配时出现管线干涉。从实际应用场景来看，该结构适配多数家庭的阳台、卫生间嵌入式安装需求，整体宽度控制在家电通用的600mm标准尺寸区间，深度预留了管线安装的冗余空间，高度匹配常规橱柜台面下的安装高度，无需额外改造柜体即可适配。设计过程中针对壳体的钣金折弯强度做了结构优化，侧壁预留了加强筋的冲压位，降低板材厚度的同时保证整体结构刚性，避免高速运转时出现壳体共振异响。舱门的铰链安装位做了加厚凸台设计，可承受频繁开关的载荷，门封圈的安装槽采用圆弧过渡结构，减少污渍残留的死角，方便日常清洁。驱动系统的安装位兼容直驱与皮带传动两种结构方案，可根据不同成本定位的产品需求灵活调整，进水口与排水口的位置设置在设备背部，适配家庭常规的上下水点位布局，无需额外改接管线。
