轮式自行榴弹炮装甲作战车辆结构

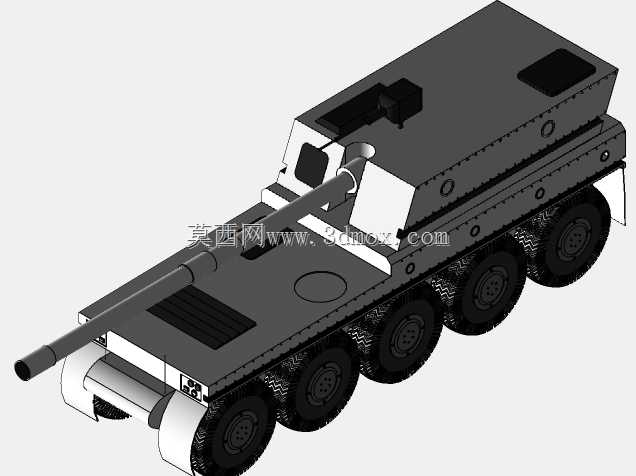

　　这套三维结构围绕轮式自行榴弹炮展开，建模时最先处理的并不是炮塔外形，而是把整车的载荷边界、射击稳定性和行军通过性放在同一张装配关系里核对。八轮底盘承担了战斗全重、火炮后坐冲击和越野路面交变载荷，行走部分采用多轴轮式布局，相邻轮组之间留出足够的跳动空间，悬架与车体底甲板的连接位置需要同时满足扭杆或独立悬架布置、制动管路走向以及轮胎拆装余量。相比履带平台，轮式底盘在公路机动、快速部署和后勤维护上更有优势，适合伴随机械化部队执行纵深火力支援、阵地压制和快速反击任务。

　　火力部分采用长身管榴弹炮构型，炮管从车体前部战斗舱伸出，摇架、防盾和俯仰机构在模型中以独立装配体表达。设计时要特别注意炮尾后坐行程与舱内设备的干涉关系，火炮在大仰角射击时，炮尾会向后下方位移，乘员活动区、弹药输送路径和舱壁加强梁都不能侵入后坐包络。车体上部的封闭战斗舱为乘员和弹药提供基本防护，顶部预留舱盖与观瞄设备安装面，侧面的圆形接口可对应通风、电气或检修盖板。前部动力舱与中部战斗舱之间设置分隔结构，既利于热量隔离，也能在总装时把发动机、传动、散热模块作为独立单元吊装。

　　从外形尺寸看，整车长度受炮管前伸量、后悬角和转向半径约束，宽度由轮胎外缘、后视镜及侧装甲边界共同决定，高度则要兼顾空运限制、炮塔轮廓和乘员站立操作空间。建模过程中，轮胎外径、离地间隙、车底角和接近离去角需要反复校核；若底盘过低，越野时底甲板容易受石块和土坡冲击，若整车过高，又会增大正面投影和重心高度。轮拱与轮胎之间保留压缩行程和防滑链安装间隙，车身侧板的折线并非单纯造型，而是为了在控制重量的前提下提高薄板结构的抗弯刚度。

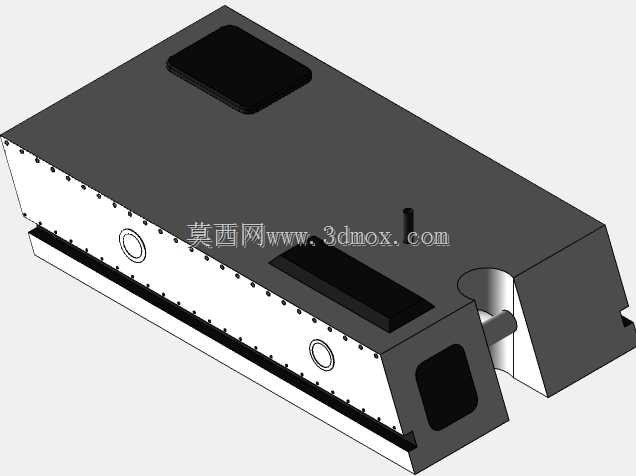

　　战斗舱顶部的方形舱盖对应人员出入和观瞄装置维护，舱盖周围的加厚边框用于承受铰链、锁扣和密封胶条载荷。车体表面分布的小尺寸盖板体现了日常检修逻辑：润滑点、电气接插件、燃油加注口和灭火装置接口都应在不拆解主装甲板的情况下可达。火炮防盾采用多边形截面，正面为炮耳轴和俯仰油缸提供防护，后方与炮塔座圈或战斗舱框架连接，装配时需保证炮膛轴线与座圈中心、瞄准基准之间的位置度。

　　弹药输送在这类装备中直接影响射速和安全性，模型虽以外观和主体结构为主，但在内部布局阶段仍需预留弹丸、药筒和装填手的操作通道。轮式平台的车内宽度比履带平台更受底盘限制，因此弹药架通常沿侧壁布置，重心尽量贴近车辆纵向中心，并避开悬架上跳区域。射击时，驻锄或车尾稳定装置可把部分后坐力传入地面；若采用无驻锄快速射击模式，则需要通过悬架锁止、轮胎接地面积和车体配重共同控制姿态扰动。

　　动力传动路线从发动机、变速箱、分动箱到各驱动桥形成完整链条，三维布置时要给传动轴的万向节夹角、维修拆卸空间和散热风道留足边界。散热模块不宜紧贴战斗舱，热风排出方向应避免回流到进气口，也不能直接吹向乘员作业区域。车体前部的楔形轮廓兼顾防护倾角和驾驶室视野，车灯、牵引钩、百叶窗等附件虽然体积小，却会影响整车通过性和外装接口，建模时不能只按贴图处理。

　　对于结构设计人员而言，该模型的价值在于把武器站、装甲车体和轮式行走系统放在同一尺度下检查：火炮高平射极限位置是否触碰驾驶舱，轮胎满打方向时是否与翼子板干涉，吊装发动机时前甲板开口是否足够，战损后单个车轮能否快速更换，都是实际工程中必须面对的问题。整车以深灰和浅灰分色表现不同功能舱段，黑色橡胶轮胎与金属轮毂形成清晰的装配层次，履带式火力与轮式机动的结合方式也为后续改装指挥车、弹药输送车或抢修车提供了平台化参考。
