直板触控智能手机整机结构外观造型

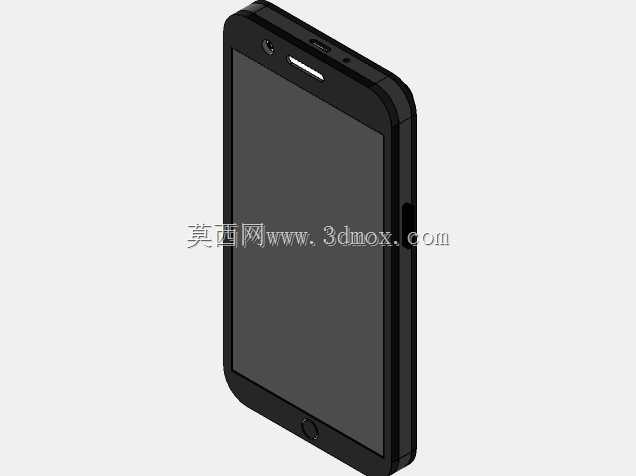

　　这套直板触控手持终端的三维结构造型，围绕日常随身通讯与移动交互场景搭建，整机采用一体化圆角矩形机身布局，正面覆盖大尺寸触控显示区域，屏幕上方预留听筒开槽、前置成像模组与光线感应开孔，屏幕下方设置圆形实体功能按键，中框侧边布置音量调节与电源控制按键，顶部预留音频接口与降噪开孔，底部对应扬声器出声孔与数据接口位置，背部集成主摄像头模组与补光元件，完整还原消费类智能手机的典型硬件排布逻辑。

　　从结构设计思路来看，整机先以手持握持人体工学为核心约束，机身四角做连续大圆弧过渡，侧边中框采用微弧收边处理，既降低日常跌落时边角的应力集中风险，也让单手握持时掌心与机身侧面的贴合面积更均匀，长时间持握不易产生局部压痕。正面玻璃面板与中框采用阶梯式搭接结构，屏幕区域略低于中框防护唇边，当手机正面朝下平放在桌面时，唇边可先行接触支撑面，避免屏幕玻璃直接摩擦台面，降低屏幕刮花与碎裂概率。各功能开孔的位置排布充分考虑使用习惯：听筒开槽正对用户通话时耳部位置，前置模组布置在屏幕上角避免横屏拍摄时手指遮挡，侧键集中在机身单侧拇指可控范围内，盲操作时可凭按键间距与凸起高度快速区分功能。

　　在实际用途层面，该造型可作为消费电子结构设计的参考载体，用于验证整机堆叠的空间边界：内部可依次容纳显示模组、主板、电池仓、摄像头模组、扬声器音腔与振动马达，各部件的预留间隙需满足装配公差与散热要求，电池区域占据机身内部主要厚度空间，中框内侧预留加强筋位，既提升整机抗弯扭刚度，也为内部元器件提供定位支撑。外形尺寸方面，整机长宽比例适配单手握持的触控覆盖范围，机身厚度控制在便携随身的合理区间，屏幕占比兼顾显示视野与正面边框的结构强度，边框宽度需满足屏幕封边、天线净空与防撞缓冲的多重要求，过窄的边框会压缩泡棉缓冲空间，跌落时屏幕受力破损概率显著上升。

　　安装边界与装配逻辑上，前壳、中框与后盖采用分层扣合结构，配合内部螺丝柱实现整机紧固，卡扣分布在机身四周长边，间距均匀设置以保证合模后缝隙均匀，螺丝柱位置避开内部主板走线与电池区域，防止装配时螺丝顶伤元器件。侧边按键采用独立按键支架与内部轻触开关对位，按键与中框开孔之间预留活动间隙，同时加装防水防尘密封圈，可满足日常使用场景下的泼溅防护需求。顶部与底部的外接接口开孔周边做加厚处理，接口连接器固定在中框内部加强位，频繁插拔数据线时不会因外力拉扯导致主板焊盘脱落。摄像头模组区域做局部凸台设计，镜片外圈高出背部平面，手机背部平放时镜头不会直接接触接触面，避免镜片磨损。

　　从工程验证角度，该三维造型可用于前期外观手板制作与结构干涉检查，模拟整机组装过程中前后壳合模、按键装配、镜片贴合的工序顺序，排查各部件之间的装配间隙是否合理，同时可模拟日常握持、口袋携带、桌面放置等场景下的外部干涉情况，确认外接配件如保护壳、充电线、耳机插头的安装空间是否充足，为后续详细结构设计与模具开模提供直观的尺寸参考与布局依据。
