近程战术制导弹箭结构三维数模

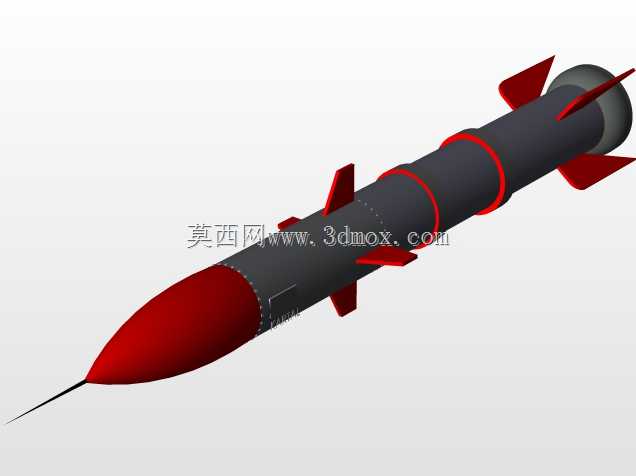

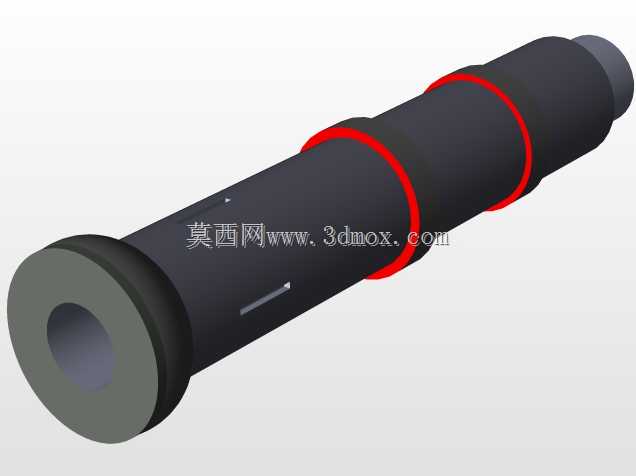

　　这套弹体三维结构数模围绕近程战术制导弹箭的总体布置展开，完整还原了尖锥头部、圆柱弹身、环向加强框、前后两组气动舵面与尾部稳定翼的空间关系，可直接用于弹箭气动外形校核、发射装置适配设计、教学演示与防务装备概念方案推演。数模中头部采用细长旋成体尖锥构型，锥段与圆柱段通过平滑过渡曲面衔接，前端延伸出细长激波针结构，用于在高速飞行工况下推远头部脱体激波、降低锥面气动阻力与热流载荷；尖锥内部预留导引头舱与战斗部舱安装空间，锥段壁厚按照气动加热与过载承载要求做等强度渐变处理，锥身外表面预留天线窗口、引信窗口的安装凸台，避免后续开孔破坏弹体主承力结构。圆柱弹身段分为多个舱段，数模中用三道醒目的红色环带标识舱段对接框位置，对接框采用凸缘法兰式结构，

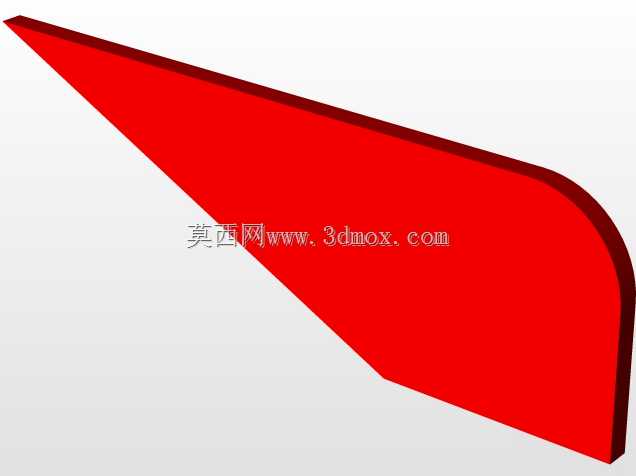

　　周向均布连接螺栓孔，既保证各舱段（导引舱、战斗部舱、动力舱、尾舱）的装配定位精度，也便于阵地快速拆装检测；弹身内部沿轴向预留电缆走线槽、发动机装药容纳腔与舵机安装支座，舱段内壁设置纵向加强筋，提升弹体承受发射过载与机动过载的抗弯刚度。气动操纵面分为前后两组，弹身中后段布置四片梯形可动舵面，舵面转轴垂直于弹体纵轴，舵根与弹身内的舵机摇臂连接，通过差动偏转实现弹体的俯仰、偏航与滚转控制；弹身尾部布置四片大面积后掠稳定尾翼，尾翼采用后掠三角翼构型，翼面后缘延伸至弹体尾端，用于在全飞行包线内提供稳定的恢复力矩，保证弹体在助推段、巡航段的姿态稳定，尾翼与舵面在周向呈45度交错布置，避免舵面下洗气流直接冲击尾翼造成操纵耦合。

　　尾部端面设置发动机喷管安装位，喷管收敛段与扩张段的型面按照固体火箭发动机的工作压强做适配，尾段外周预留发射导向滑块的安装接口，可适配导轨式发射筒、管式发射架的装夹要求。从安装边界来看，弹体最大径向尺寸由尾翼翼展决定，装填入发射筒时尾翼可采用折叠机构，数模中也预留了翼面折叠转轴的位置，折叠后弹体径向轮廓不超过筒体内径；弹体前后对接框的同轴度公差控制在0.05mm以内，保证全弹质心落在纵轴设计区间内，减小气动不对称带来的飞行偏差。在结构设计思路上，该弹型兼顾了低成本制导弹药的工艺性要求，弹身圆柱段采用旋压成型工艺，锥段采用板材冲压焊接，舵面与尾翼采用注塑或铝合金铣削成型，所有零部件均避免复杂五轴加工特征，适合批量生产；

　　数模中各零部件的装配关系完全按照实际工装流程搭建，设计人员可直接在数模中开展干涉检查，验证舵面偏转全行程是否与弹身、尾翼发生碰撞，也可将弹体数模导入发射架、车载武器站的装配体中，校核装填空间、挂点接口与发射离轨的运动间隙，为近程防空、对地打击类小型制导弹药的方案设计提供完整的结构参考。
