八轮重型装甲运兵作战车辆结构

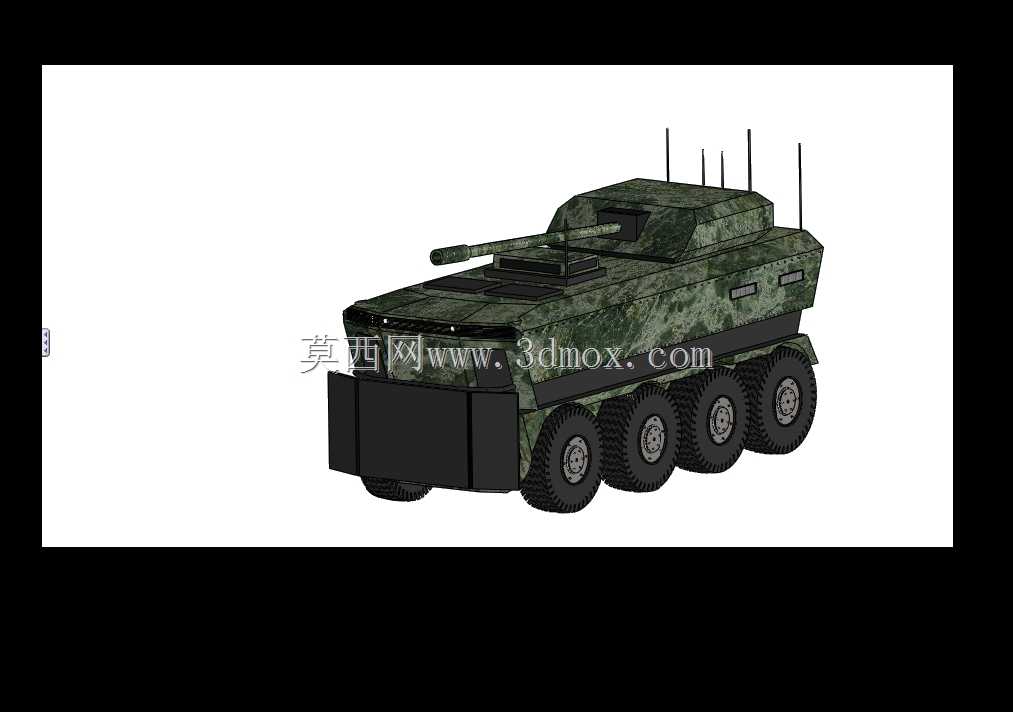

　　轮式装甲车辆的三维结构搭建，核心并不是把外观曲面做得多炫，而是先把底盘承载、乘员舱布置、武器站接口和越野通过边界这几条硬约束捋顺。这套八轮装甲输送平台在建模时，最先锁定的是整车长宽高与转向半径的包络：8×8驱动布局意味着车轴间距不能随意压缩，第一、第二轴承担转向功能，轮胎跳动行程与轮罩内缘的安全间隙要在悬架全行程下复核，避免极限扭腰工况下胎壁剐蹭车体侧甲。车体采用楔形首上装甲搭配垂直侧围的焊接箱体思路，首下方向外延伸的大型防撞推板，既可以在城镇清障场景顶开路障、碰撞废弃车辆，也能为前置动力舱留出额外的防护间隔，建模时这块推板单独做成可拆卸模块，预留螺栓安装孔位，方便后期换装扫雷犁或者工程推铲。

　　动力舱布置在车体前部，散热格栅、检修舱盖的开合角度都要在装配环境里做运动干涉检查，保证维保人员站在车侧就能完成机油加注、空滤更换，不需要钻到车底。车体中部是载员舱空间，侧甲上预留的射击孔与观察窗对应载员座位排布，每名载员的座椅靠背、安全带锚点都要和车内骨架对齐，不能让座椅支架直接焊在薄装甲板上，必须把载荷传递到主梁。车尾的大尺寸跳板门是人员进出的主要通道，门体铰链、液压撑杆的安装座在数模里单独强化，门体内侧还要留出浮渡时的密封胶条槽，配合车体下部的排水孔设计，满足轻型两栖通行的密封要求。

　　车顶的遥控武器站是这套平台的火力核心，建模时武器站做了独立回转基座，30毫米机关炮的身管俯仰角度从负五度到正六十度全覆盖，炮管在最大俯角射击时不能磕碰首上装甲，最大仰角时也不会和车顶后部竖起的多根通信天线发生干涉——这几根天线分别对应战术数据链、北斗定位、超短波电台，天线底座的防水接头、走线槽全部从车顶内饰板内侧穿到舱内通信机柜，避免外露线缆被轻武器破片打断。武器站旁边预留了烟幕弹发射器的安装支架，后期可以根据任务需求快速加装反坦克导弹发射架，接口的电气连接器、机械定位销都在初始结构里做了通用化设计。

　　行走部分的八只大直径越野轮胎，搭配独立油气悬架，在三维装配里要模拟三种典型工况：第一是公路高速行驶，悬架处于刚性锁止状态，车底距地高保持在400毫米左右，保证高速行驶稳定性；第二是越野起伏路面，悬架上下跳动行程拉满，相邻车轮出现高低差时，传动轴的万向节摆角不能超过许用极限；第三是浮渡工况，车底排水泵启动，轮胎划水提供辅助推力，此时车体干舷高度要保证浪头不会没过车顶进气口。轮胎的轮毂、制动盘、转向拉杆都做了独立零件拆分，后期做有限元分析时，可以直接把悬架硬点载荷导入，校核桥壳、摆臂的疲劳强度。

　　车体表面的迷彩涂装在数模里采用分区域面赋值，方便后续渲染时调整荒漠、丛林、城市三种涂装方案，装甲板的拼接焊缝、外挂储物箱的锁扣、登车扶手的弯折半径这些细节，都按照实际装甲车辆的工艺规范处理：扶手采用圆钢管弯折，两端焊接底座用螺栓固定在侧甲预留的螺母座上，不直接焊死，战损后可以快速更换。整车的外廓尺寸在设计阶段就对照公路运输限界、铁路平板车装载宽度做了校验，整车宽度控制在标准运输限界以内，不需要额外拆解侧裙板就能通过铁路平车运输，长途战略投送时不需要额外拆解大件，到位后加满油、接通武器站电源就能直接投入任务。这类平台主要用于快速反应部队的城镇巡逻、兵力投送、要卡警戒任务，三维数模把所有安装接口、运动间隙、承载路径都梳理清楚后，后续衍生装甲指挥车、装甲救护车、自行迫击炮平台都可以共用同一套底盘数模，只需要更改上装舱室布局，大幅缩短衍生型号的开发周期。
