军用防雷装甲运兵越野车辆

　　这类防雷装甲运兵车辆主要面向战场人员投送、巡逻警戒、防爆维稳以及高危区域物资转运等任务场景，在非对称作战、维和行动和边防执勤中承担着保护乘员生命安全的核心职能。整车采用高机动越野底盘配合V形防雷车体结构，能够在简易公路、荒漠戈壁、泥泞滩涂等复杂地形下保持通行能力，同时对地雷爆炸冲击波、轻武器直射和炮弹破片提供有效防护。

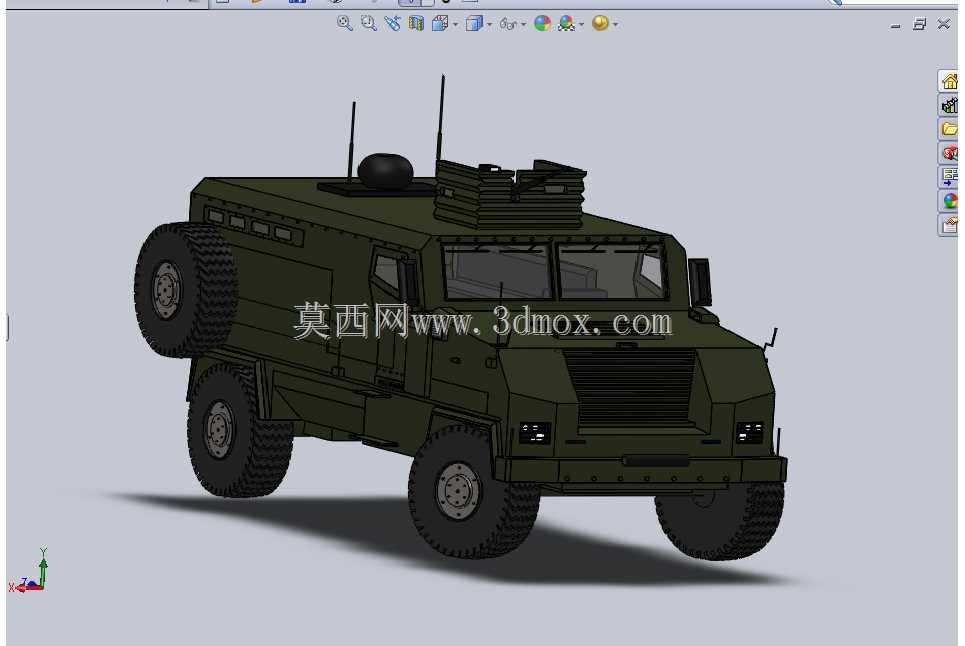

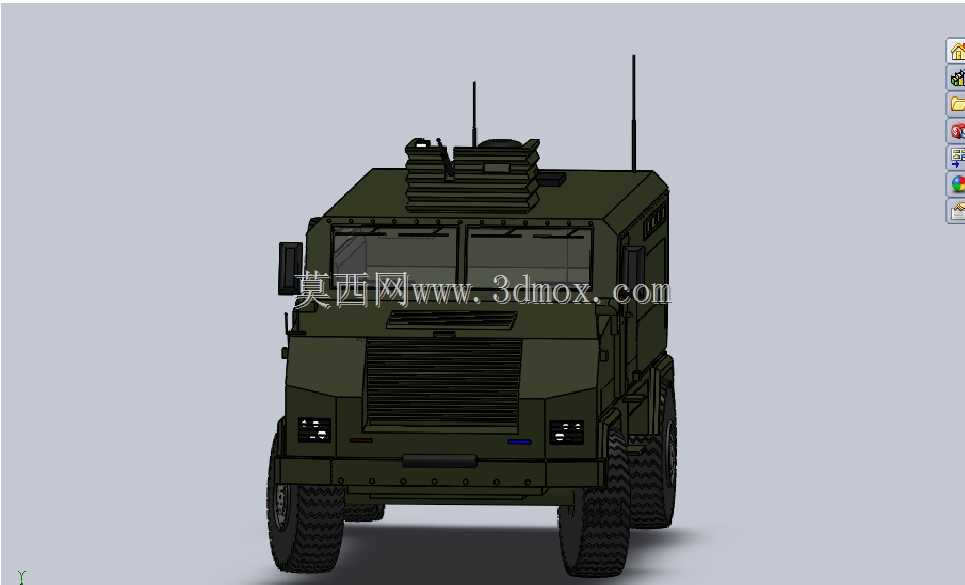

　　从结构布局来看，车体前部设置动力舱，中部为驾驶与乘员舱，后部可容纳载员或任务设备。车头采用大面积倾斜装甲板设计，既有利于偏转来袭弹头，也能在视觉上形成厚重的防护感。前脸格栅为散热系统提供进风通道，大灯内嵌于装甲护框之内，避免野外行驶时被树枝或碎石击损。前保险杠与车体一体化成型，预留绞盘和拖拽接口的安装位置，便于自救与互救作业。

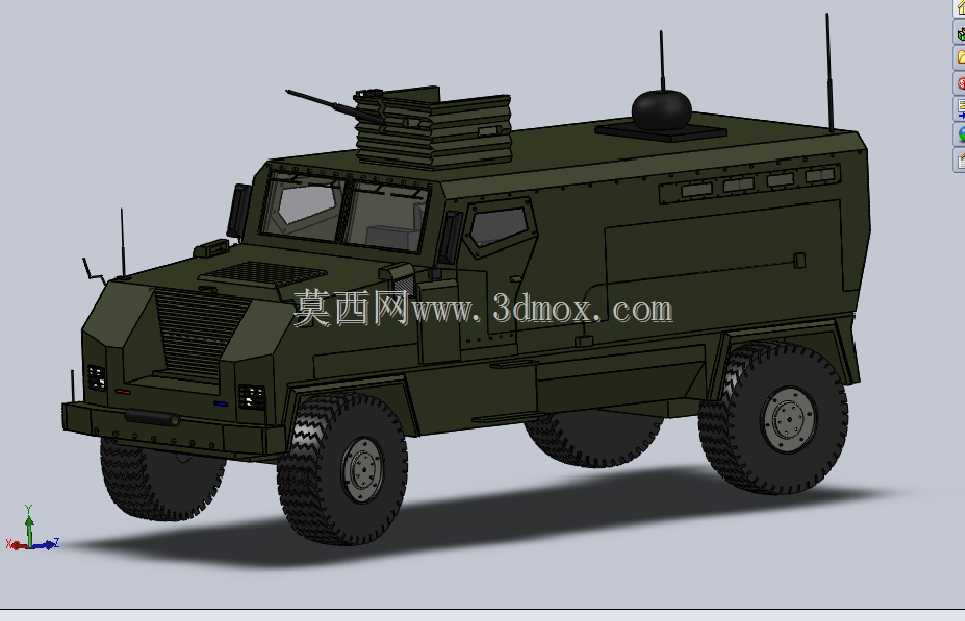

　　车体侧面线条平直而高耸，这是防雷车辆的典型特征——通过抬高乘员舱底板与地面的距离，削弱地雷爆炸时传递到车内的冲击能量。底部V形导流结构可将爆炸冲击波向两侧疏导，配合防地雷座椅和地板吸能层，显著降低乘员受伤概率。车身两侧开设小型观察射击窗，载员可在密闭防护状态下对外观察或实施火力反击，同时避免大面积开窗削弱装甲整体性。

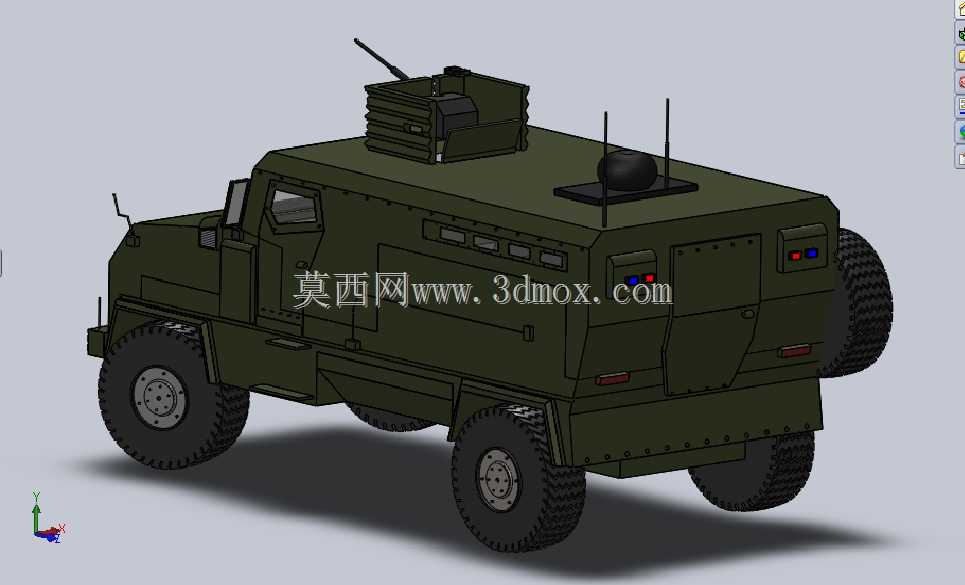

　　行走部分采用大直径越野轮胎配合深花纹胎面，接地比压小，在松软路面具备良好通过性。轮胎可选装中央充放气系统和防弹胎芯，在失压状态下仍能行驶一段距离脱离危险区域。悬架系统针对重载和冲击工况进行强化，板簧与减震器的布置留出足够跳动行程，保证越野时车轮始终贴合地面。车尾外挂全尺寸备胎，既节省车内空间，也方便在野外快速更换。

　　车顶设置武器站或遥控机枪基座，可根据任务需求加装轻机枪、自动榴弹发射器或光电侦察设备。顶部天线基座与通信设备舱预留了电台、卫星导航和敌我识别系统的安装接口，使车辆能够接入战术指挥网络。车体后部的载员舱通过对开式尾门或侧门进出，内部座椅采用壁挂式防冲设计，座椅腿不直接连接底板，从而阻断爆炸冲击波的传递路径。

　　在三维建模过程中，需要重点把握装甲板的厚度分层与焊接拼缝关系。车体并非单一实体，而是由不同厚度的防弹钢板切割折弯后焊接而成，建模时应区分外装甲、内衬防剥落层以及内部骨架，便于后续做防护等级分析和重量重心计算。车门、观察窗、射击孔等开口部位需要体现加强框和密封结构，这些细节直接影响整车的防护密封性和三防能力。

　　外形尺寸方面，这类车辆整车宽度通常控制在2.5米级别以满足公路运输和铁路平板装载要求，高度因车顶设备不同在2.6至3米之间变化，长度则依据载员数量在6至8米区间。建模时需核对转弯半径、接近角与离去角，确保前后悬长度不会限制越障能力。安装边界上，武器站回转半径、车门开启角度、尾门放下后的作业空间以及吊环位置都应在装配环境中校验，避免与车体附件发生干涉。

　　动力传动系统的建模要兼顾散热与维护需求，发动机舱内需留出散热器、中冷器、空滤和排气系统的排布空间，舱盖开设检修口并考虑液压撑杆的支撑行程。燃油箱通常布置在车架两侧并加装装甲护板，模型中应体现油箱护罩与加注口位置。电气线束、气路管路沿车架内侧走线，通过卡扣固定，三维布线时需远离高温排气部件并预留摆动余量。

　　针对改装衍生需求，基础车体平台可延伸出指挥车、救护车、抢修车和自行迫击炮载车等多种变型。建模时采用模块化思路，将乘员舱、任务舱和上装设备分为独立子装配，便于在同一底盘上快速切换配置。整车坐标系应以车架中心线和前轮中心线为基准，统一各专业的安装基准，减少总装对接时的累积误差。通过完整的三维结构表达，能够为防护性能仿真、人机工程校核、越野动力学分析以及生产工艺编制提供可靠的数字基础。
