工业用封闭式三相异步电动机三维结构

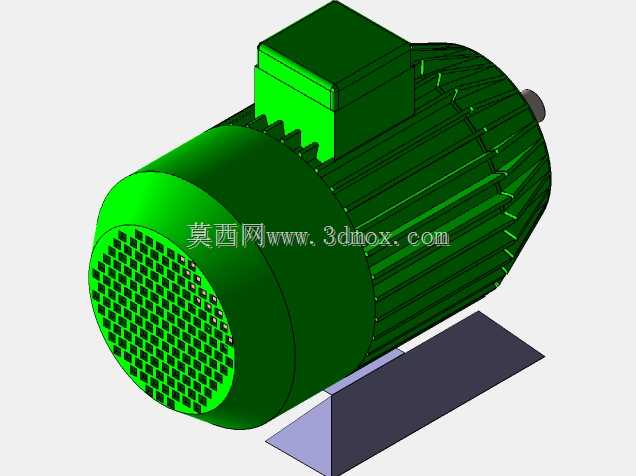

做设备结构布局时，动力源的安装边界往往是最先要卡死的尺寸，这款鼠笼式异步电机的三维模型，完全还原了量产机型的实体特征，能直接嵌入输送线、机床辅机、小型风机等设备的总装文件中做干涉校验。从实际应用场景来看，这类封闭自扇冷式电机覆盖了绝大多数常规工业传动需求，不管是轻工生产线的辊道驱动、农机的动力输出，还是通用泵类、压缩机的配套动力，都能见到同结构机型的身影，建模时特意保留了接线盒、散热筋、端盖风罩这些易被简化的细节，方便设计人员做周边走线、护罩适配时不会出现尺寸偏差。

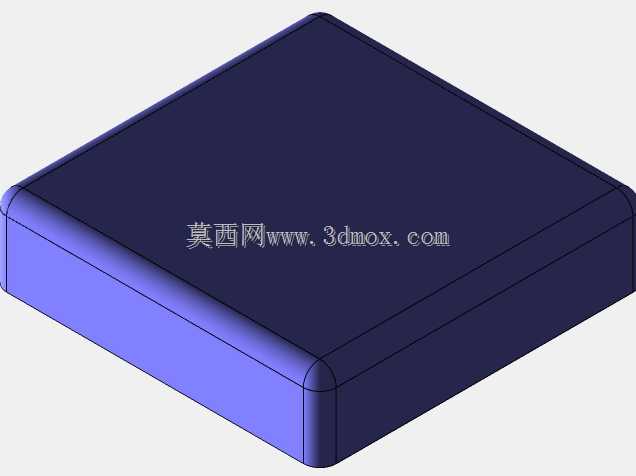

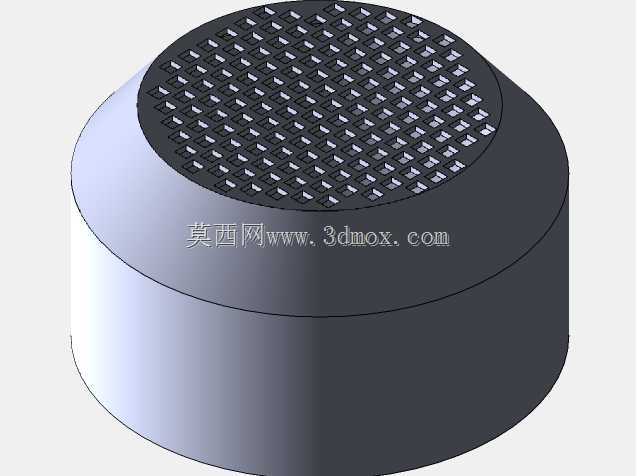

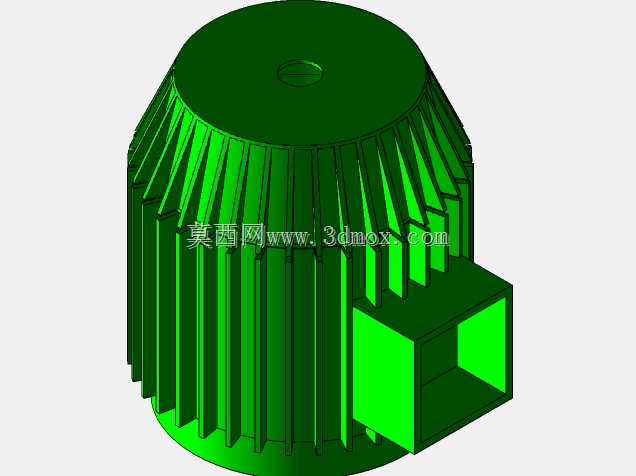

设计思路上完全遵循量产电机的工艺逻辑，壳体外圆周的轴向散热筋没有做等距等厚处理，对应实际压铸模具的拔模斜度与壁厚均匀性要求，避免建模时出现工艺无法实现的尖角与壁厚突变；顶部接线盒的凸起高度、开盖空间都按实际接线作业的操作余量预留，不会出现现场接线时盒盖无法开启、线缆弯折半径不足的问题；输出轴端的轴伸长度、键槽尺寸匹配标准联轴器的安装尺寸，轴肩定位高度符合轴承装配的公差要求，风罩端的通风孔阵列完全对应内部散热风叶的气流走向，能直观呈现电机运行时的散热风道路径。

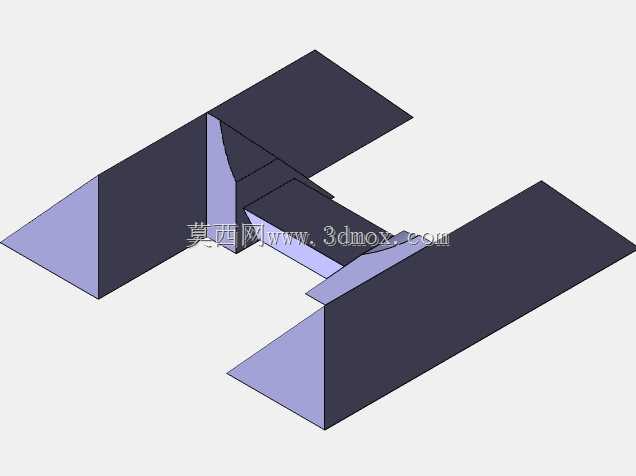

安装层面，底部的铸铁安装底座做了沉头安装孔与加强筋结构，孔位间距、底座高度都符合对应机座号的安装尺寸标准，设计人员在做设备机架设计时，可以直接提取底座安装面的孔位坐标做机架开孔，不需要反复核对二维样本的尺寸标注；整机的径向最大尺寸、轴向总长、接线盒的侧向突出量都做了精准还原，在做设备整体布局时，能准确预留电机的安装空间与维护操作空间，避免后期装配时出现电机与周边机架、管线的干涉问题。端盖与壳体的止口配合位置、轴承室的安装位都按实际装配关系做了分层处理，需要做电机拆解动画、装配工艺演示时，可以直接拆分各部件做运动仿真，不需要额外补做结构细节。
