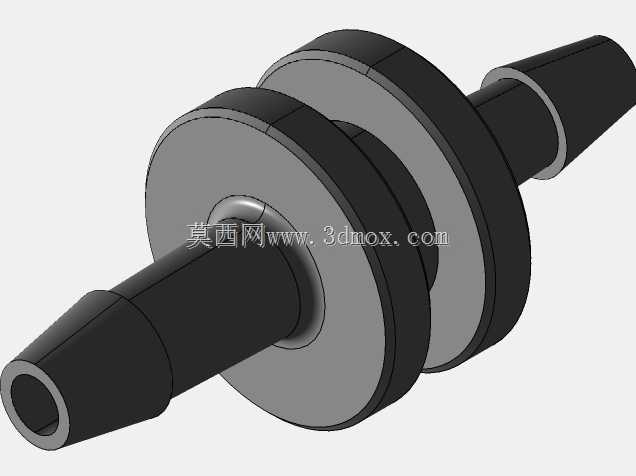

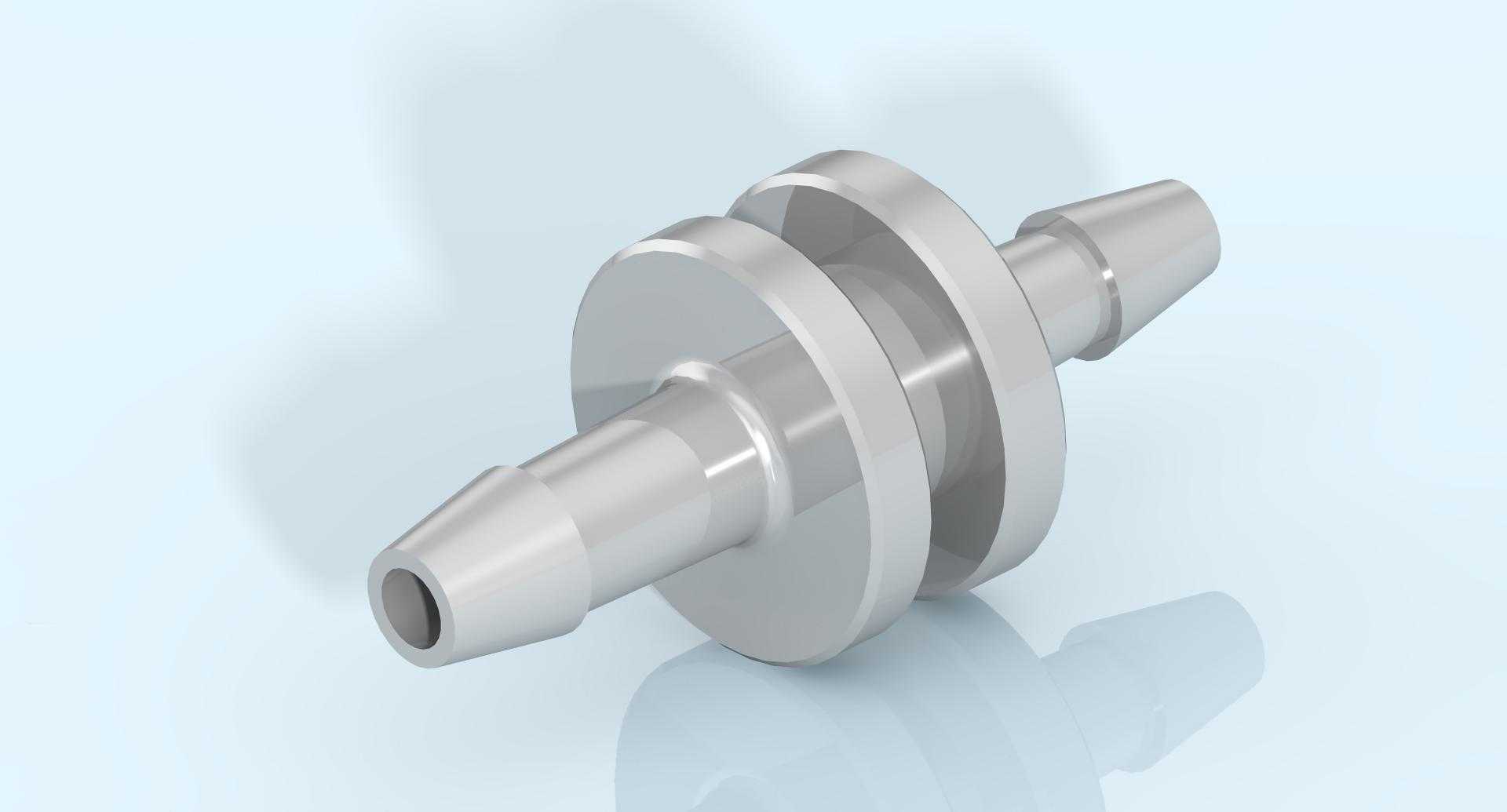

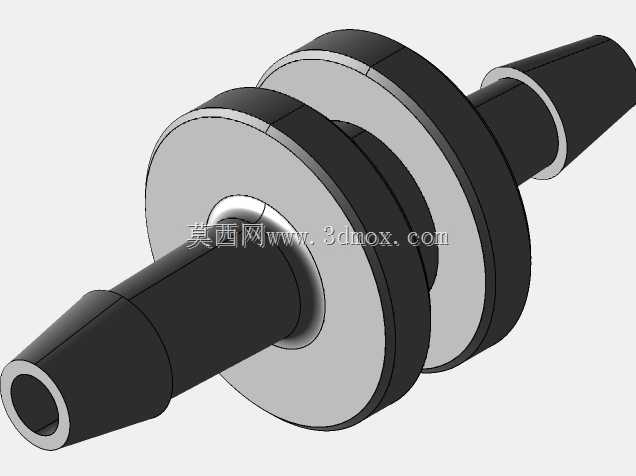

内径2mm长度23mm倒钩式流体喷嘴

这款倒钩式流体喷嘴在小流量流体控制场景中应用十分广泛，常见于实验室小型气路、医疗设备的药剂输送支路、小型自动化点胶设备的供料末端，也可作为微型气动回路的出气节流端头使用。从结构设计来看，整体采用对称式双倒钩端头搭配中部限位法兰的布局，两端的倒钩锥面做了渐进式收窄处理，安装时可直接插入内径匹配的软质管路，依靠倒钩的倒扣结构卡紧管路内壁，无需额外卡箍即可实现可靠连接，能承受常规低压工况下的管路拉扯，避免管路受压脱落。中部的双层法兰结构一方面作为安装限位，当喷嘴嵌入设备面板或者阀块安装孔时，法兰端面可贴合安装基面，控制喷嘴的插入深度，保证两端管路对接的同轴度；另一方面双层法兰的环形槽可适配密封圈安装，在需要穿板固定的场景下，能实现安装面的静密封，避免流体从安装缝隙渗漏。尺寸边界上，喷嘴通体内径为2mm，可稳定通过小流量的气体、低粘度液体，不会因为通径过小造成常规洁净流体的堵塞；整体轴向长度为23mm，安装时占用的轴向空间极小，适合集成在排布紧凑的微型流体回路中，不会和周边的管路、阀件产生空间干涉。建模过程中，倒钩部位的拔模角度做了针对性优化，既保证倒钩的卡紧力足够，又不会因为角度过锐切割软质管路造成管路破损；中部法兰的外圆做了微小的倒角处理，安装时可顺畅导入安装孔，不会刮伤安装基面的涂层或者密封件。流道内壁做了等径设计，没有突变的台阶结构，流体通过时不会产生多余的紊流，出口端的锥面收窄可让流出的流体保持相对集中的流束，在小流量出气、出液场景下能精准控制流体的作用范围，不会出现流束发散的问题。这类喷嘴在选型时需要匹配对应内径的软质管路，通常适配硅胶管、PU管等常用柔性气动管路，工作压力范围适配常规低压流体回路，不适合高压冲击工况下使用。
