安费诺带盖防水RJ45局域网连接器结构

这款带密封结构的RJ45连接器，主要面向工业现场、户外通信机柜、轨道交通车载设备这类对防护等级有硬性要求的以太网布线场景，解决常规RJ45接口在粉尘、喷淋、凝露环境下接触失效、引脚氧化的常见问题。不同于消费级设备上的贴片式RJ45母座，该款采用面板穿墙式安装结构，配套的六角锁紧螺母可以适配1.5mm到3mm厚度的设备面板，安装开孔为标准圆形通孔，开孔公差控制在±0.1mm即可满足装配要求，安装后接口端面突出面板的尺寸经过优化，不会和设备外侧的走线槽、防护门板产生干涉。

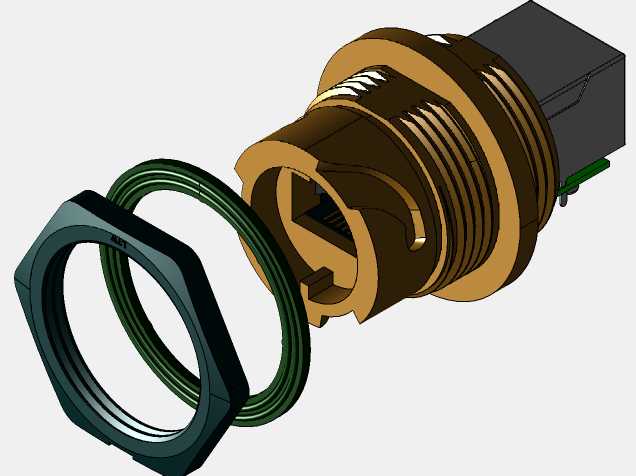

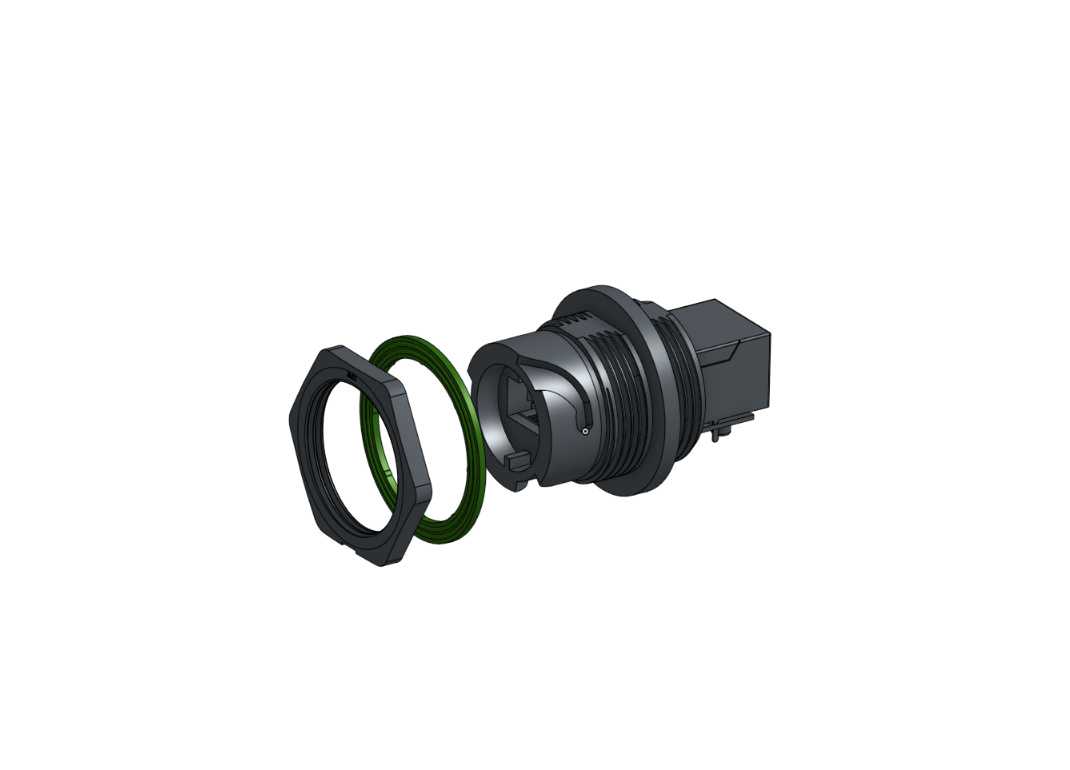

从结构拆分来看，产品由主体基座、密封橡胶圈、锁紧螺母、防尘翻盖四个核心部件组成，其中密封橡胶圈采用邵氏硬度60度的丁腈橡胶材质，装配后被压紧在基座法兰面和设备面板之间，可实现IP67级的静态密封效果，避免水汽、粉尘从安装缝隙进入设备内部。尾部的翻盖结构和基座之间通过卡扣转轴连接，未插水晶头时翻盖可完全盖合接口端面，翻盖内侧带一圈微型密封凸筋，盖合后可封堵接口插合面，闲置状态下同样能满足防护要求。

基座内部的引脚排布完全遵循标准RJ45以太网引脚定义，兼容百兆、千兆以太网的传输要求，内部的接触弹片采用镀金处理，插拔寿命不低于1000次，可应对工业场景下偶尔的调试插拔需求。设计时特意在基座插合端外侧做了一圈导向倒角，现场施工插水晶头时不需要刻意对准，顺着倒角就能顺利插入，降低高空、狭小空间内的施工难度。锁紧螺母的外侧做了滚花处理，现场安装不需要专用工具，徒手就能拧紧到规定的锁紧力矩，滚花的齿深经过验证，即使手上沾有少量油污也不会出现打滑问题。

在实际设备选型中，这类连接器常被用在户外AP、工业交换机、车载娱乐系统、港口自动化设备的对外以太网接口上，相比常规的RJ45接口带橡胶防水帽的方案，该款的翻盖和基座为一体式结构，不会出现防水帽丢失、脱落的问题，长期使用的可靠性更高。建模过程中对各部件的配合间隙做了精准还原，密封胶圈的压缩量控制在25%左右，既保证密封效果，又不会因为压缩量过大导致装配困难、胶圈过早老化失效，翻盖的转轴阻尼也做了参数化设计，翻盖翻开后可以停在任意角度，不会因为设备振动自行盖合影响网线插接。
