起重吊具梁不平衡齿结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:262280

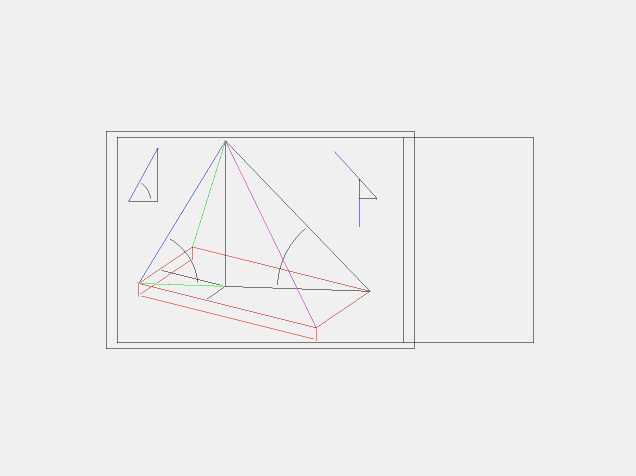

  • 起重吊具梁不平衡齿结构设计

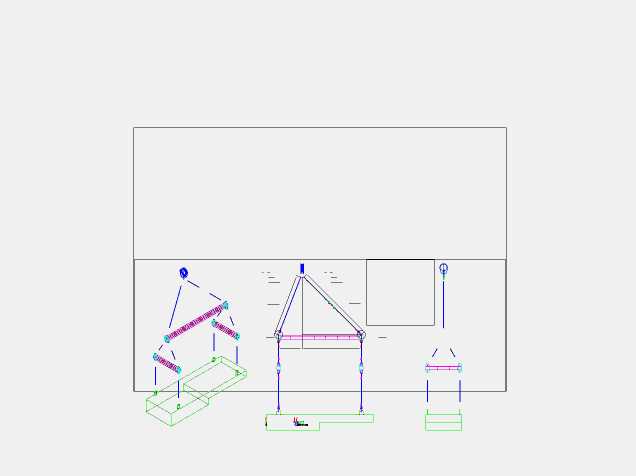

  • 起重吊具梁不平衡齿结构设计

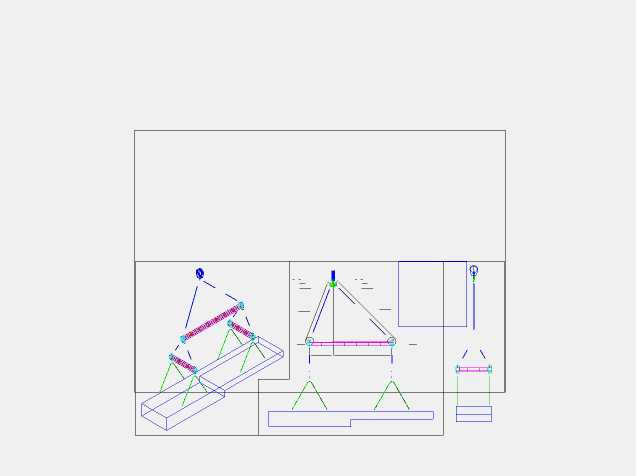

  • 起重吊具梁不平衡齿结构设计

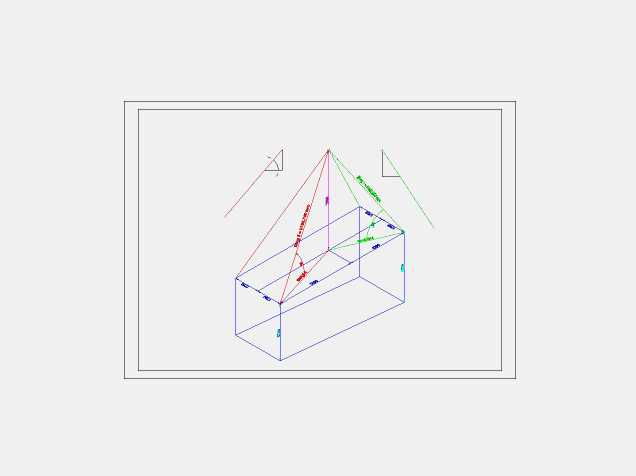

  • 起重吊具梁不平衡齿结构设计

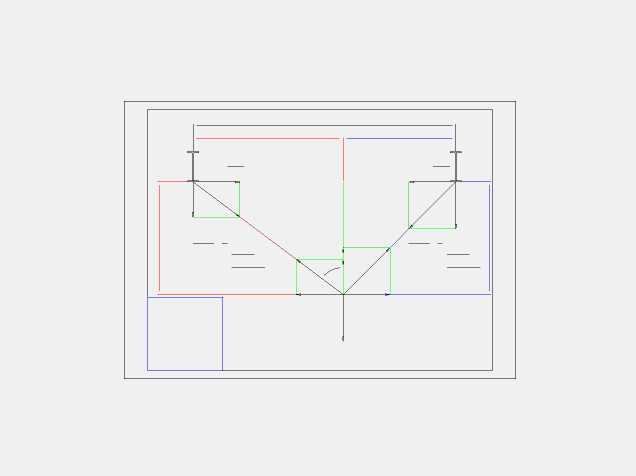

  • 起重吊具梁不平衡齿结构设计

在车间重型构件吊装、港口散货配套吊装、大型钢结构件转运等场景中,吊具梁作为载荷分配的核心承载部件,其吊点的受力均衡性直接决定吊装作业的安全系数,常规等齿距吊点设计在面对重心偏移的异形载荷时,极易出现单根吊索过载、构件倾斜滑脱的风险,不平衡齿结构正是针对这类非对称载荷吊装场景开发的专用调节结构。这套结构的核心设计逻辑,是通过齿槽的非等距排布,配合吊点滑块的卡接定位,让吊具梁在挂载重心偏离梁体中心的工件时,能够通过调整吊点的实际挂载位置,抵消载荷偏心带来的倾覆力矩,无需额外增加配重块就能让整套吊具的受力重心与起重设备的吊钩垂线重合,从根源上避免吊装过程中工件倾斜、吊索受力不均的问题。从结构细节来看,不平衡齿沿吊具梁的下翼缘排布,齿形采用梯形卡接结构,相比矩形齿拥有更大的接触承压面,滑块卡入后不会出现径向窜动,每个齿位的间距经过受力核算,对应不同偏心距的载荷调节档位,作业人员可以根据待吊工件的重心标记,快速将吊点滑块卡入对应齿位,无需反复调整吊索长度就能完成吊装前的受力校准。设计过程中首先划定了吊具梁的整体安装边界,梁体的总长度适配车间常用的20吨级单梁起重机的吊钩作业范围,梁体截面采用箱型焊接结构,上翼缘的主吊点与起重机吊钩通过卸扣连接,下翼缘的不平衡齿覆盖从梁端到中心的全调节区间,齿部的加工精度控制在IT8级,保证滑块卡入后配合间隙不超过0.2mm,避免吊装过程中出现冲击载荷。不同于常规可调吊点采用螺栓锁紧的结构,这套不平衡齿结构采用卡接式定位,调节时只需向上抬起滑块就能沿梁体滑动,到达目标齿位后放下滑块即可自动锁止,大幅缩短了吊装前的准备时间,同时齿部的受力方向与吊索拉力方向垂直,长期使用不会出现齿部变形滑脱的问题。在实际应用中,这类带不平衡齿的吊具梁尤其适合钢结构加工厂的异形构件吊装、船厂分段部件转运等场景,这类场景下的待吊工件往往没有规则的重心位置,常规固定吊点吊具需要反复试吊调整吊索长度,不仅作业效率低,还容易因为受力不均引发吊索断裂、工件坠落的安全事故,而不平衡齿结构可以在地面就完成吊点位置的预调整,起吊后一次就能达到水平吊装状态,既提升了吊装作业的效率,也从结构设计层面降低了偏心吊装的安全风险。梁体两端设置有限位挡块,避免滑块调节时滑出梁体端部,齿部表面做了淬火硬化处理,硬度达到HRC45以上,能够承受长期反复的卡接摩擦与冲击载荷,整套结构没有复杂的传动部件,日常维护只需定期清理齿槽内的杂物、检查齿部磨损情况即可,维护成本远低于带液压调节或电动调节的可调吊具。
