车间移动式小型液压起重吊运设备结构

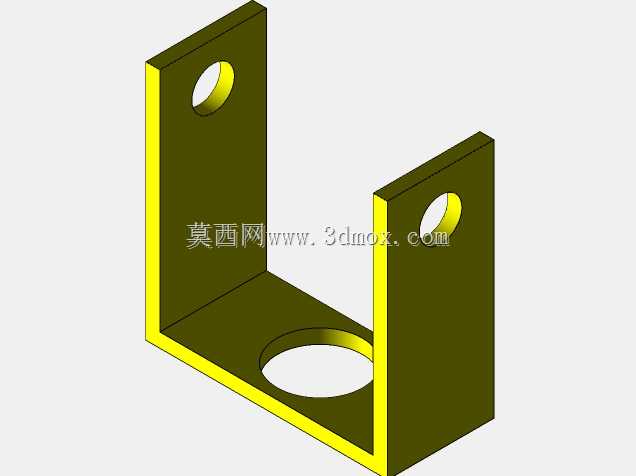

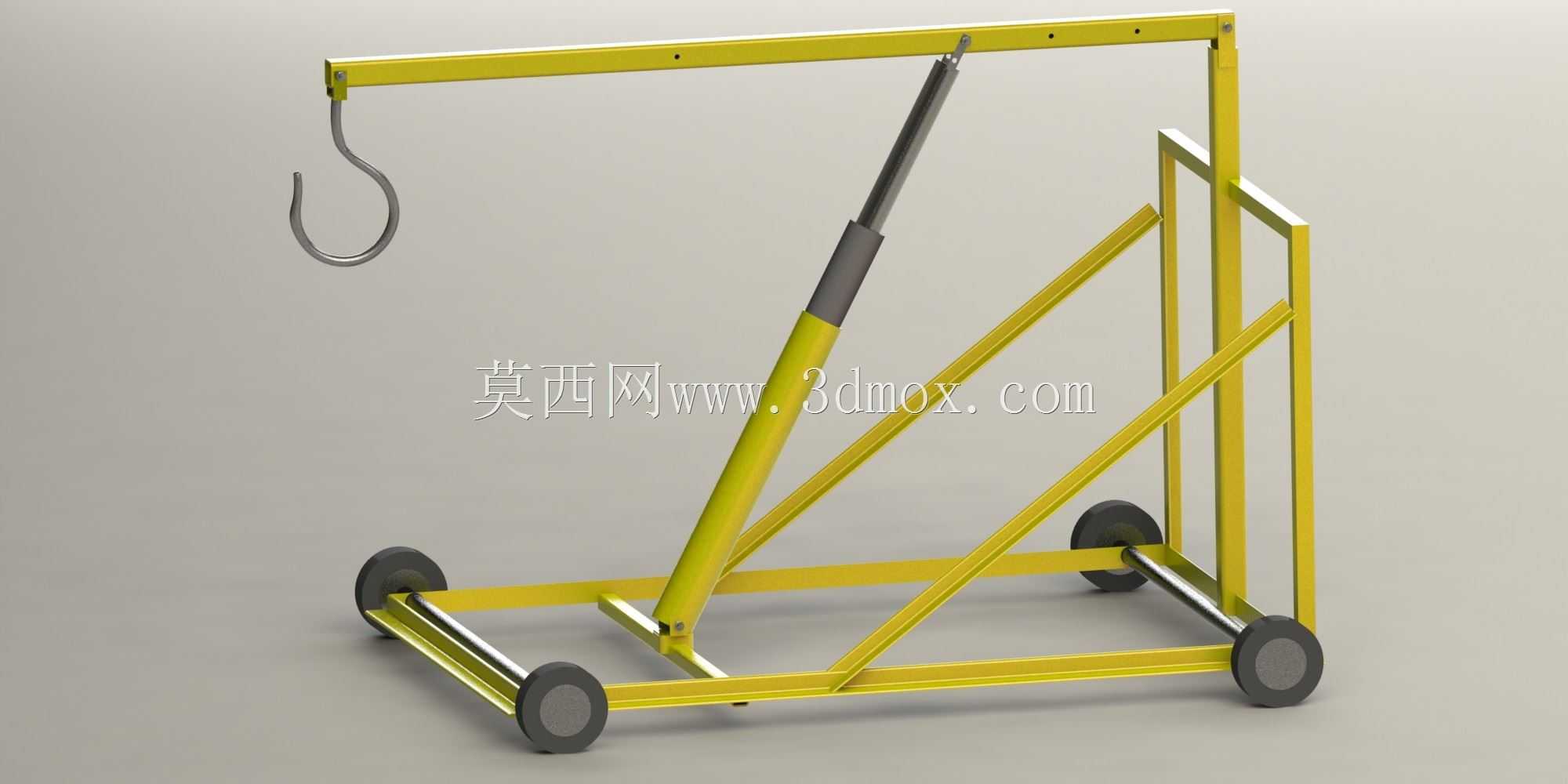

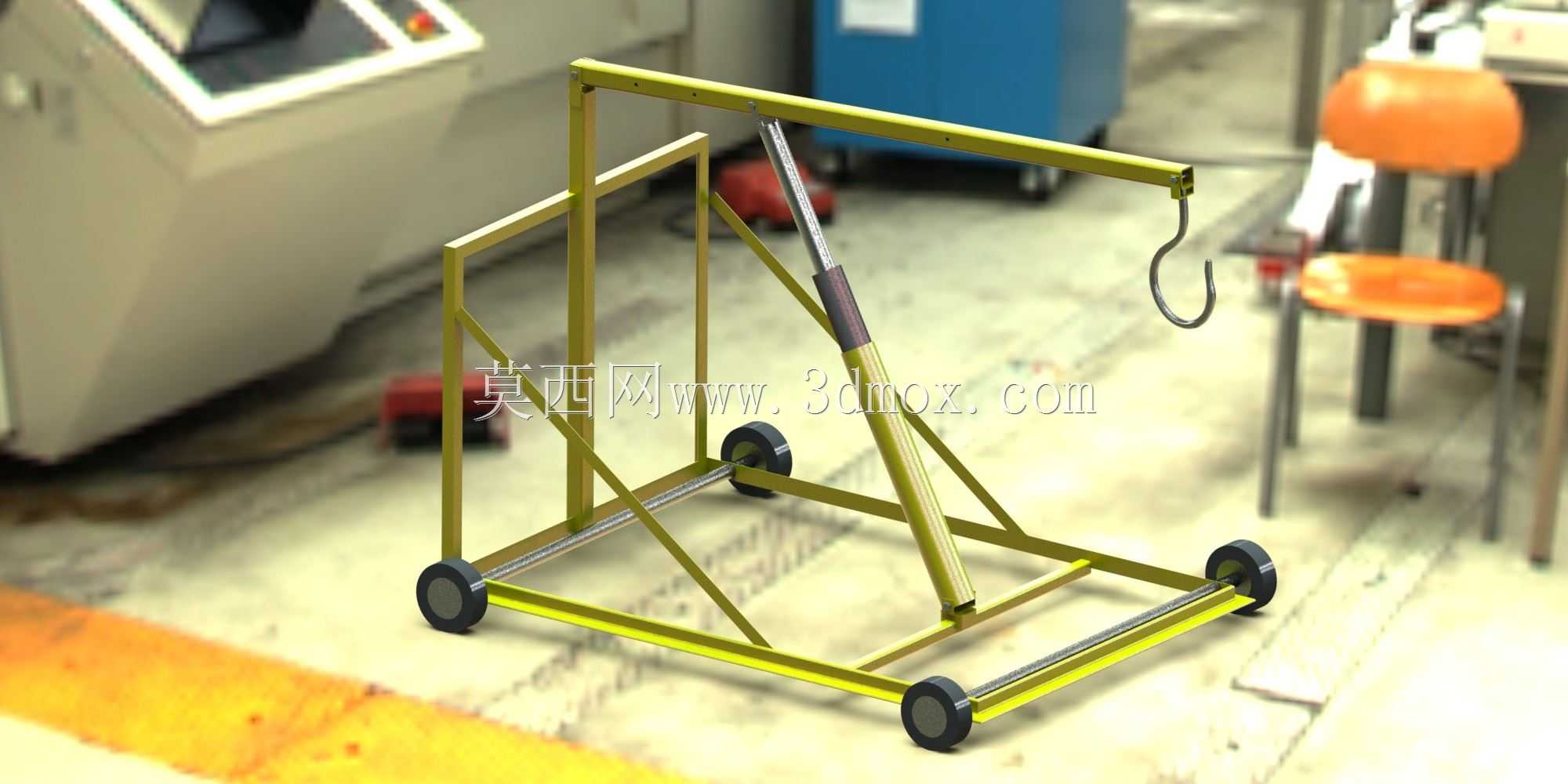

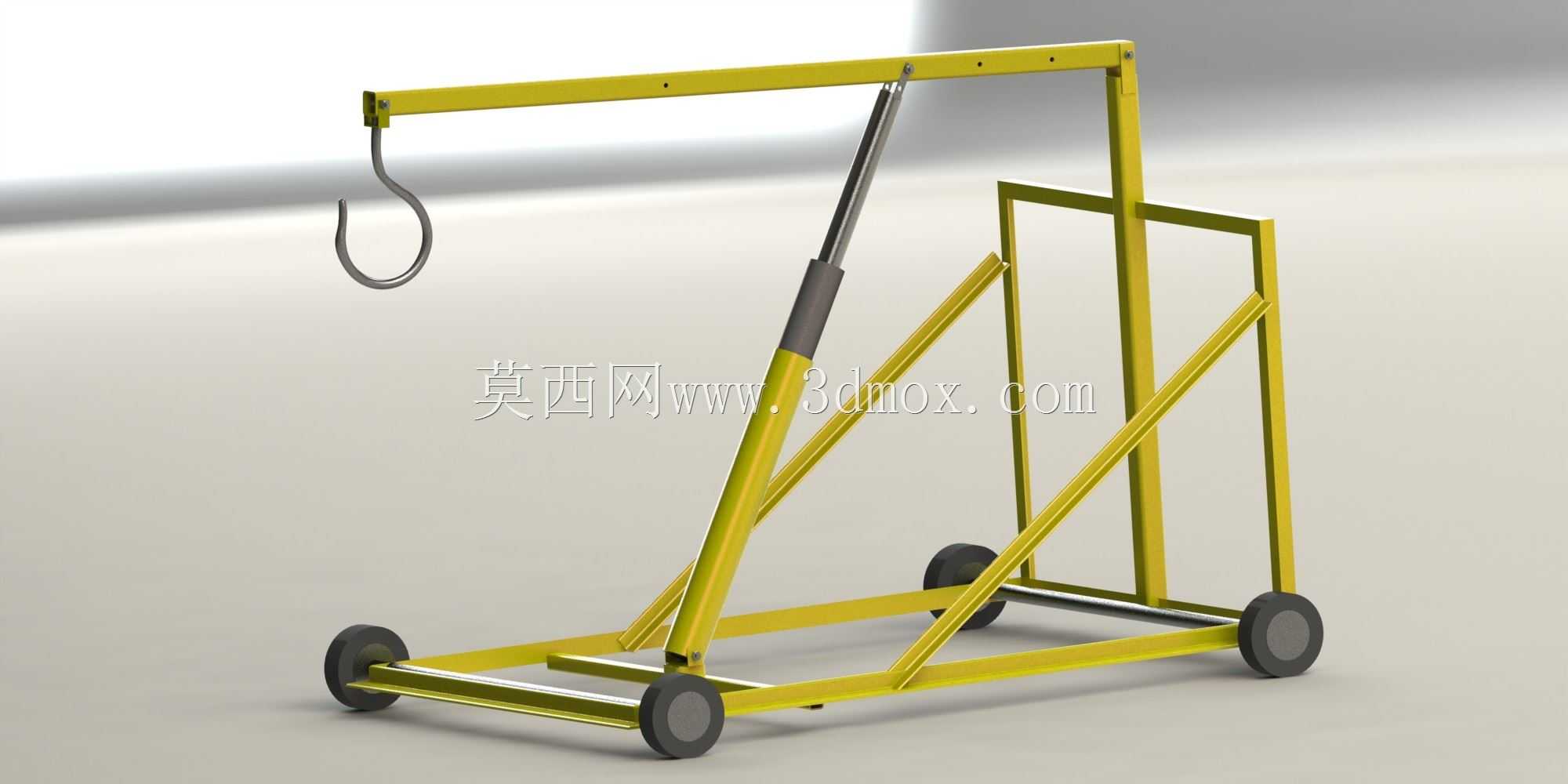

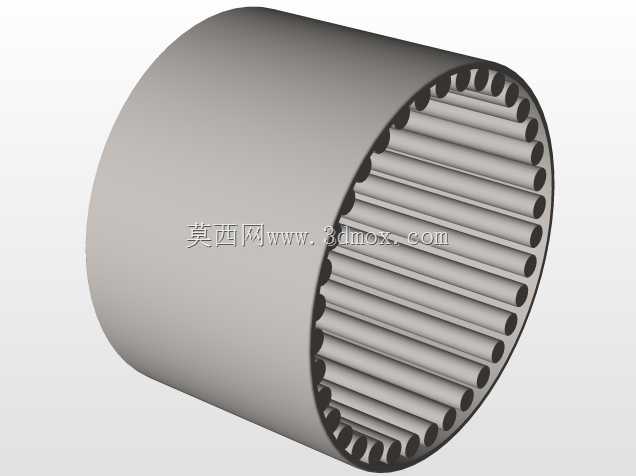

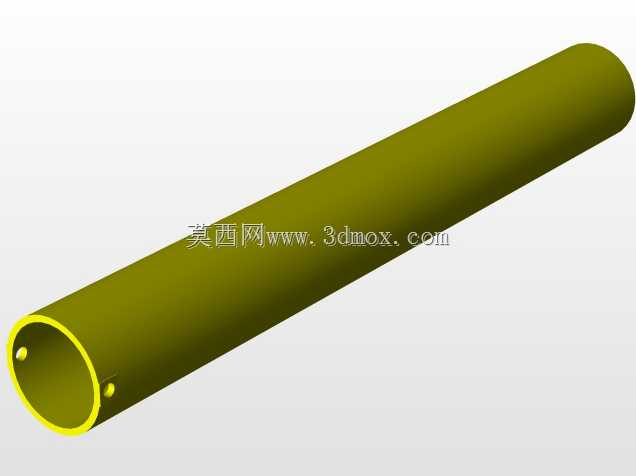

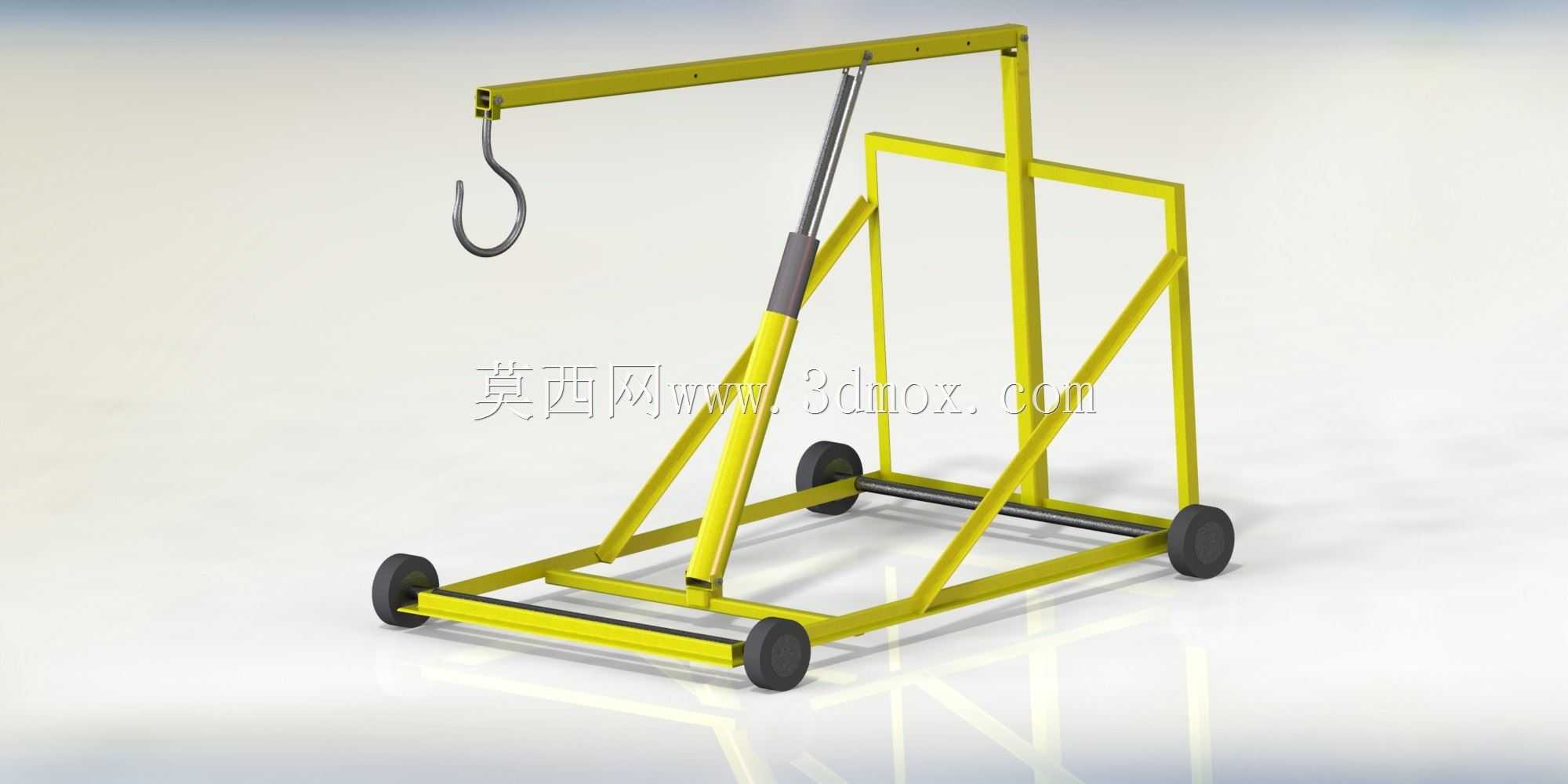

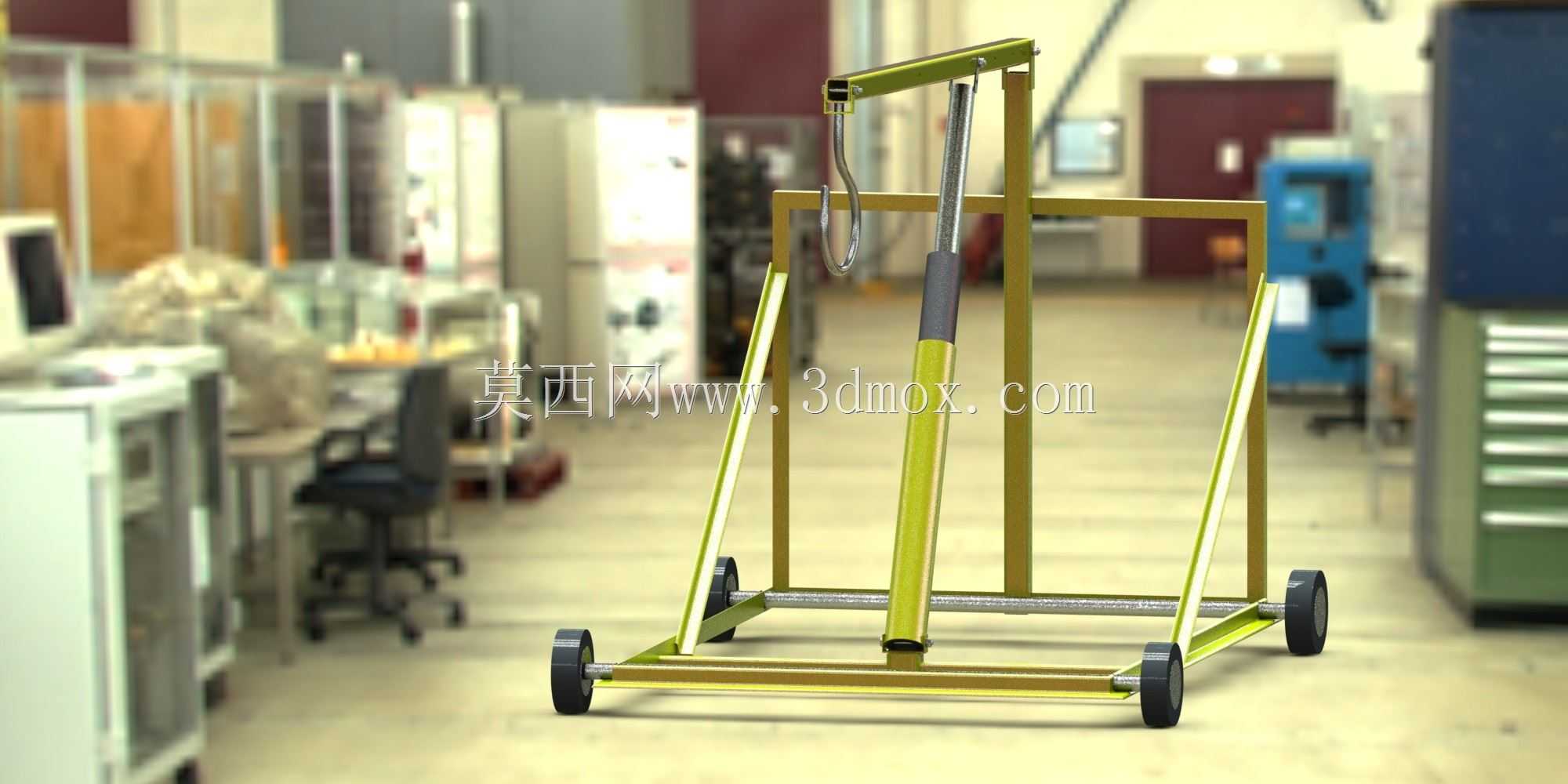

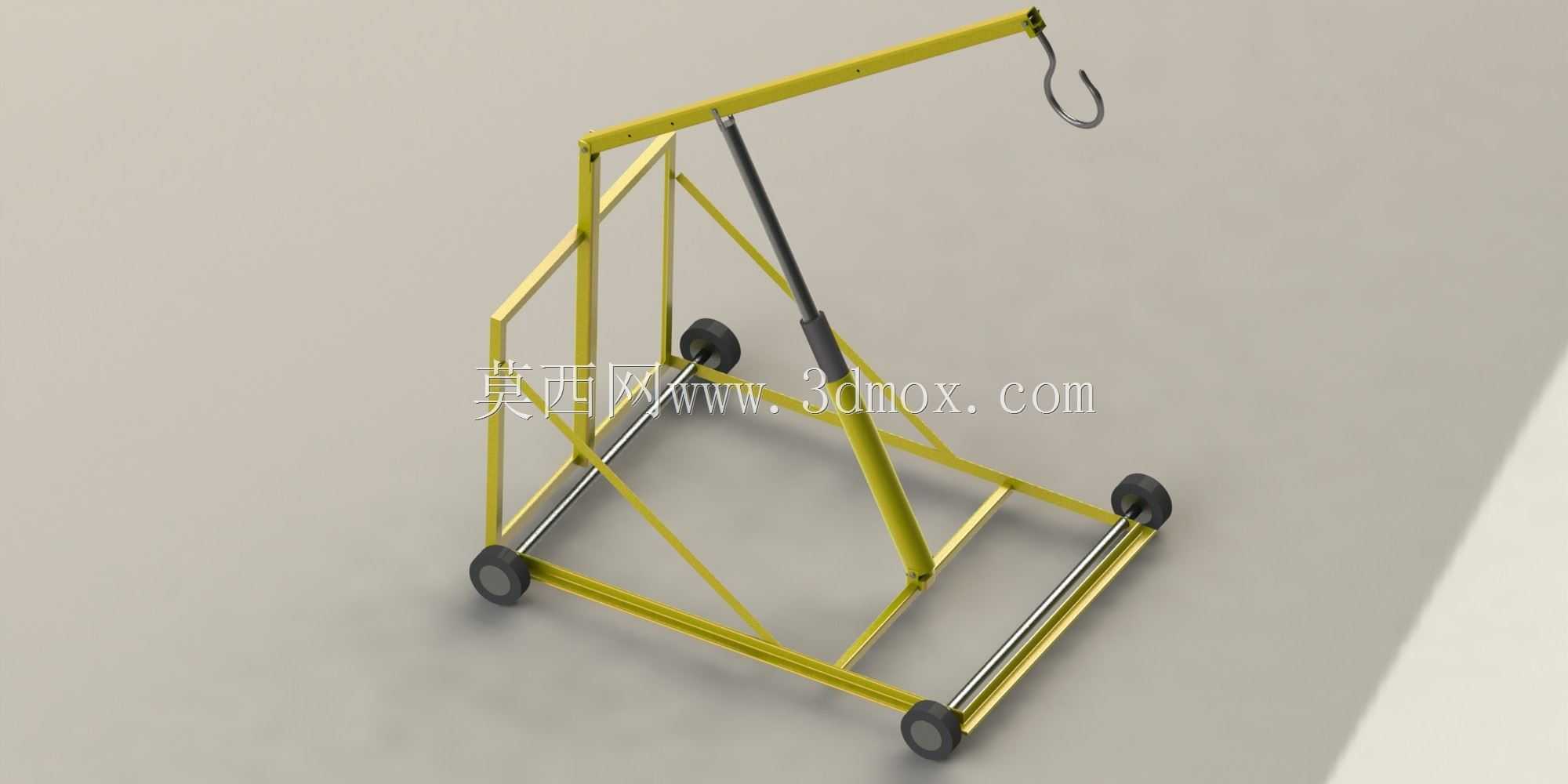

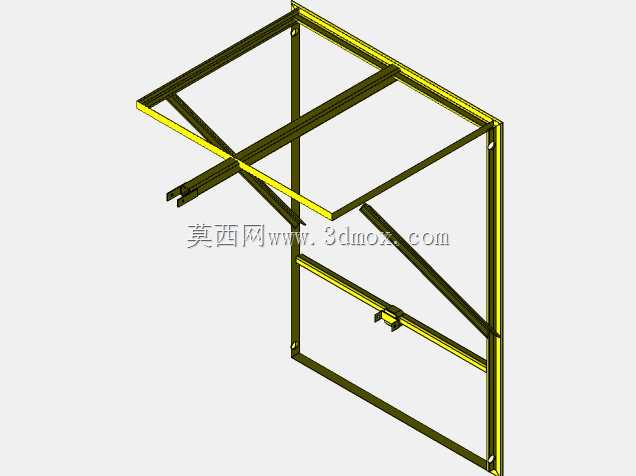

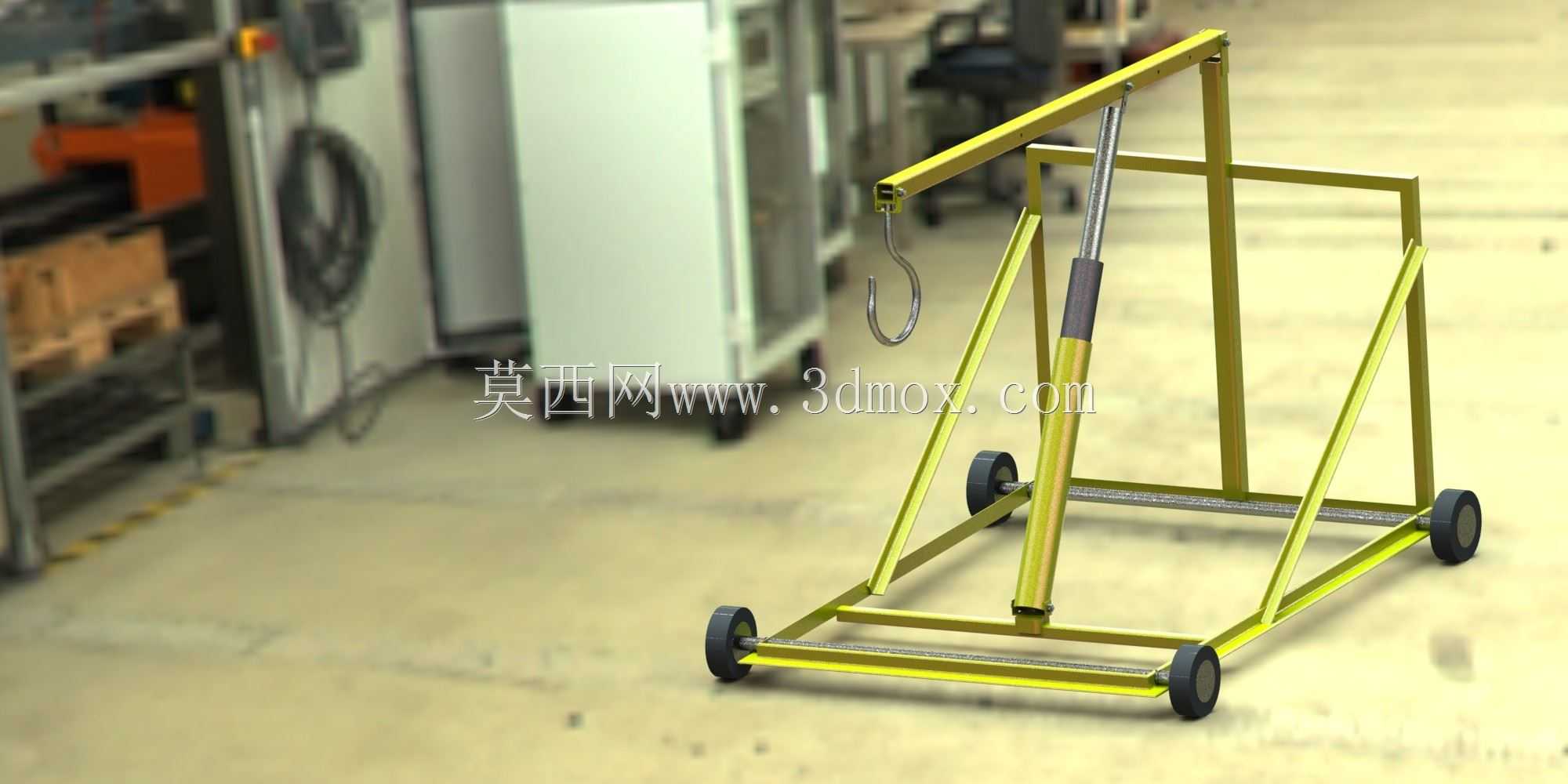

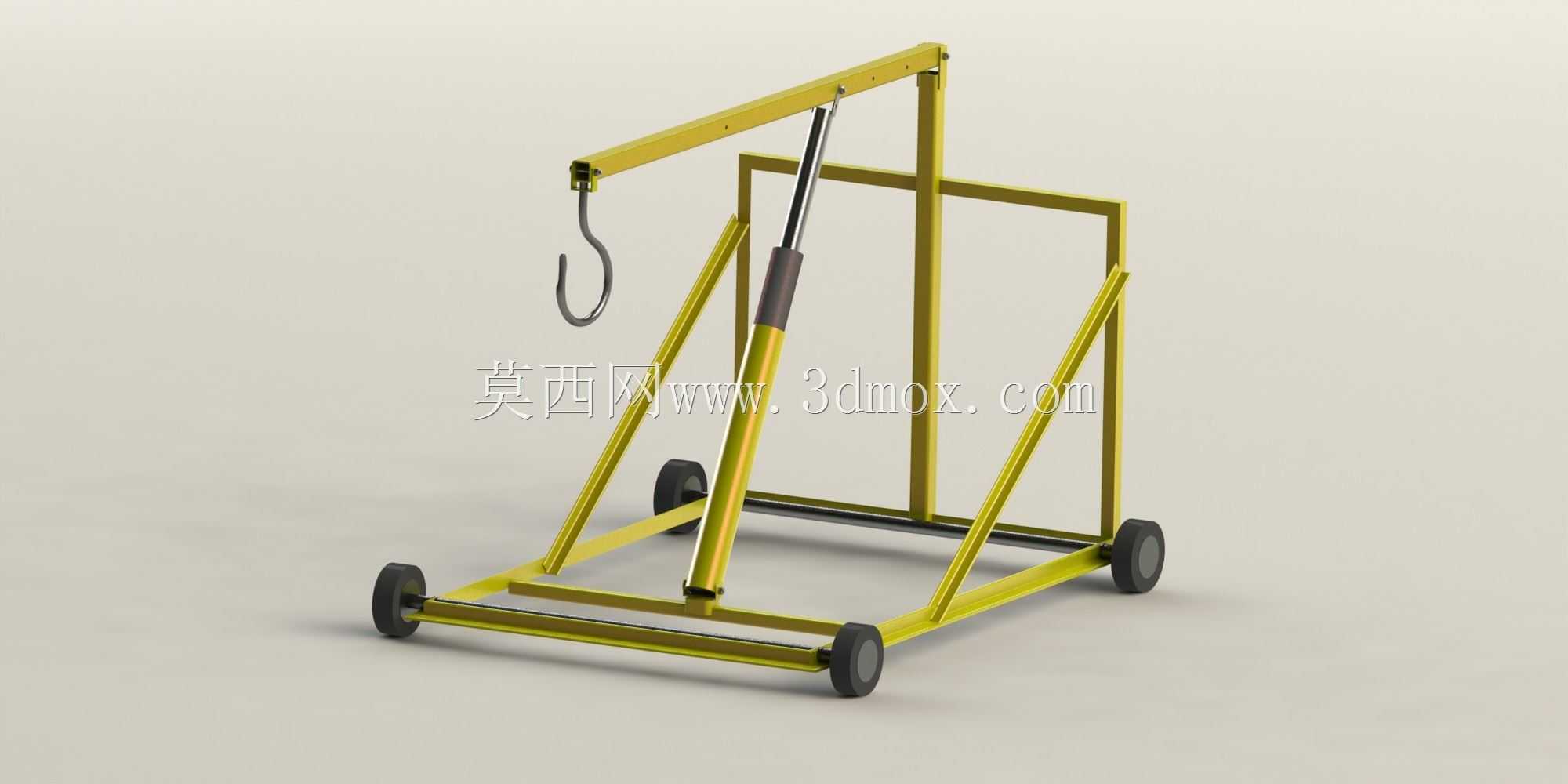

这款小型起重设备主要面向车间内部的零散重物转运场景，适配机加工工位间的工件周转、小型模具的上下模转移、仓储区域轻型物料的堆垛移位等作业需求，解决了大型行车覆盖不到的边角区域、狭窄通道内的短距离重物吊运痛点，无需固定安装轨道，可随作业需求灵活移动，适配多品种小批量的生产车间作业节奏。设备整体采用框架式焊接结构，底部为矩形承载底盘，四个角点安装万向脚轮，其中两个脚轮带刹车锁定结构，作业时可踩下刹车固定设备位置，避免吊运过程中设备滑移引发安全隐患；底盘框架采用矩形钢管焊接成型，兼顾结构刚性与整体自重控制，避免设备过重导致推移费力。起重臂采用单节斜置悬臂结构，悬臂与底盘主立柱通过铰接座连接，举升动力集成在悬臂与底盘之间的液压油缸上，通过手动液压泵驱动油缸伸缩，即可带动悬臂绕铰接点俯仰，实现吊钩的升降动作，液压回路自带单向阀锁止结构，可在任意举升高度保持负载稳定，不会出现负载下滑的问题，油缸行程覆盖常规车间作业的0.3米到1.2米举升区间，满足多数工位的吊运高度需求。悬臂末端安装有锻造吊钩，吊钩带防脱卡扣，避免吊运过程中吊索滑脱，吊钩与悬臂通过吊耳销轴连接，可随吊重方向小幅摆动，适配不同角度的起吊作业。设备的斜向支撑臂从底盘前后端延伸至主立柱中上部，形成三角形稳定支撑结构，抵消起吊时的倾覆力矩，额定起重量适配车间内500kg以内的轻型重物，完全覆盖小型机加工零件、工装夹具、轻型模具的吊运需求。设计过程中优先考虑了车间狭窄通道的通行需求，整体宽度控制在0.8米以内，长度控制在1.2米左右，可顺利通过车间0.9米宽的人行通道与设备间隙，无需对现有车间布局做改造即可投入使用；主立柱高度控制在1.8米以内，可避开车间内常规布置的通风管道、线缆桥架等低空障碍物，移动过程中不会出现剐蹭。结构上所有受力焊缝均采用连续角焊缝，焊后做去应力处理，避免长期负载下结构变形，所有转动铰接点均配置自润滑铜套，减少日常维护频次，脚轮采用聚氨酯材质，在车间环氧地坪上移动时不会划伤地面，同时滚动阻力小，单人即可轻松推移设备。设备未配置复杂的电控系统，纯手动液压驱动的形式降低了故障概率，也无需外接电源，在临时断电的车间场景下也可正常使用，非常适合作为车间大型起重设备的补充，覆盖零散、小范围的轻型吊运作业需求，减少工人徒手搬运重物的劳动强度，降低车间搬运环节的工伤风险。
