D-Sub25针公头VGA接口插座三维结构

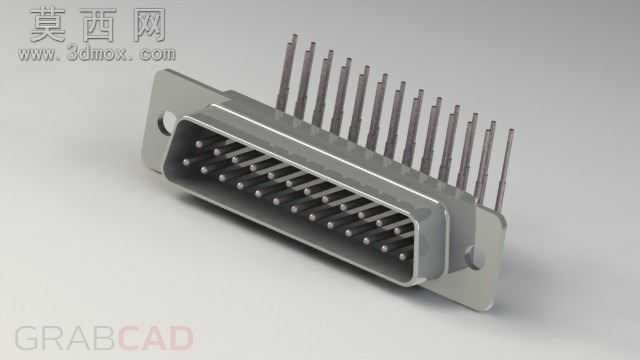

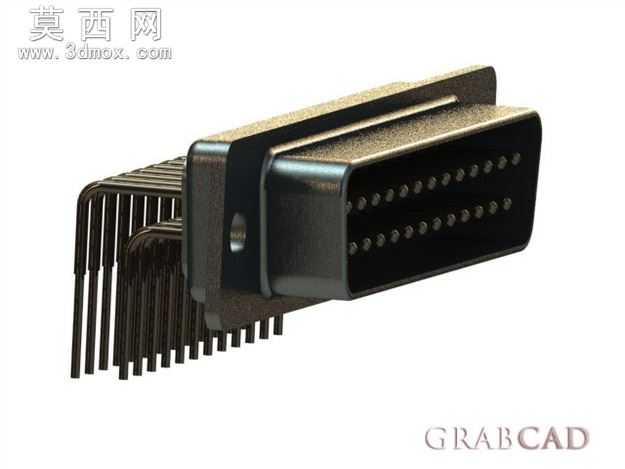

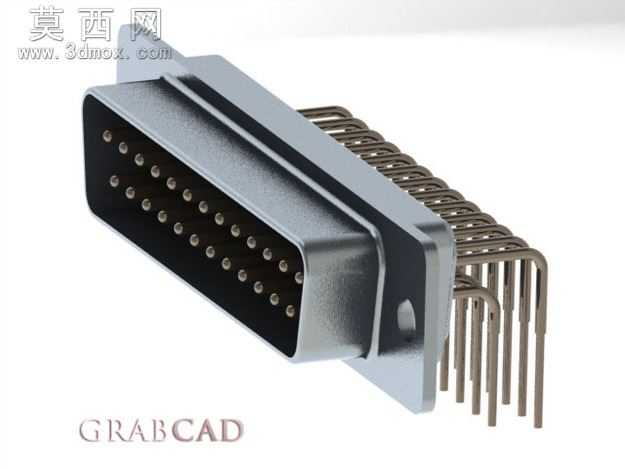

本模型为D-Sub25针公头VGA插座的高精度三维建模成果，建模过程严格遵循实际工业连接器的生产尺寸规范，完整还原了该款接插件的全部结构细节。建模阶段首先依据D-sub连接器的通用行业标准确定整体外形尺寸，先构建金属屏蔽外壳的基础实体，外壳两侧的安装固定耳、定位卡扣结构均按照实物比例精准绘制，安装耳上的螺丝过孔做了倒角处理，还原实际冲压加工后的边缘特征。随后完成内部25根公头插针的建模，每根插针的针身直径、伸出长度、排列间距均严格遵循VGA接口的引脚排布规范，插针尾部的直插焊脚长度统一，适配常规PCB板的焊接安装需求，插针与内部绝缘基座的配合间隙做了合理预留，还原实际产品的装配关系。绝缘基座部分采用实体建模还原其卡位结构，确保插针安装后不会出现松动移位，基座与金属外壳的卡扣配合结构也做了完整复刻，能够清晰展示整个插座的装配逻辑。材质渲染阶段，金属外壳与插针赋予哑光镀镍金属材质，还原接插件常规的表面处理质感，绝缘基座部分赋予黑色阻燃工程塑料材质，不同部件的材质区分清晰，能够直观呈现产品的材质构成。模型结构完整无缺失，既可以用于电子设备结构设计时的接口适配校核，也可作为接插件类产品建模的参考范例，帮助设计者快速掌握D-sub类连接器的结构设计要点，理解接口类五金配件的尺寸配合逻辑，适用于电脑外设、工控设备等需要用到VGA视频接口的产品结构设计场景，为相关产品的接口布局、安装空间预留提供精准的三维数据参考。
