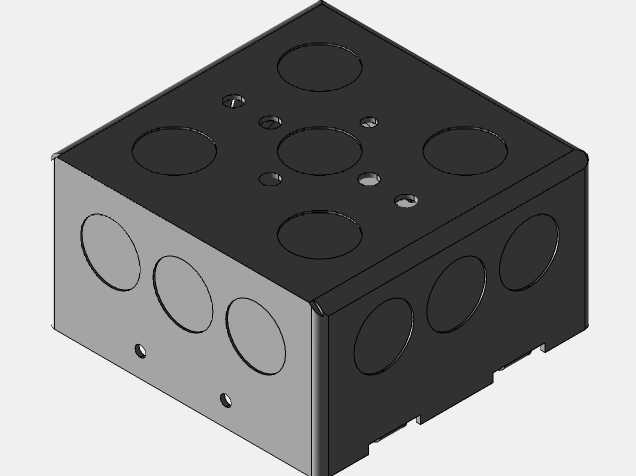

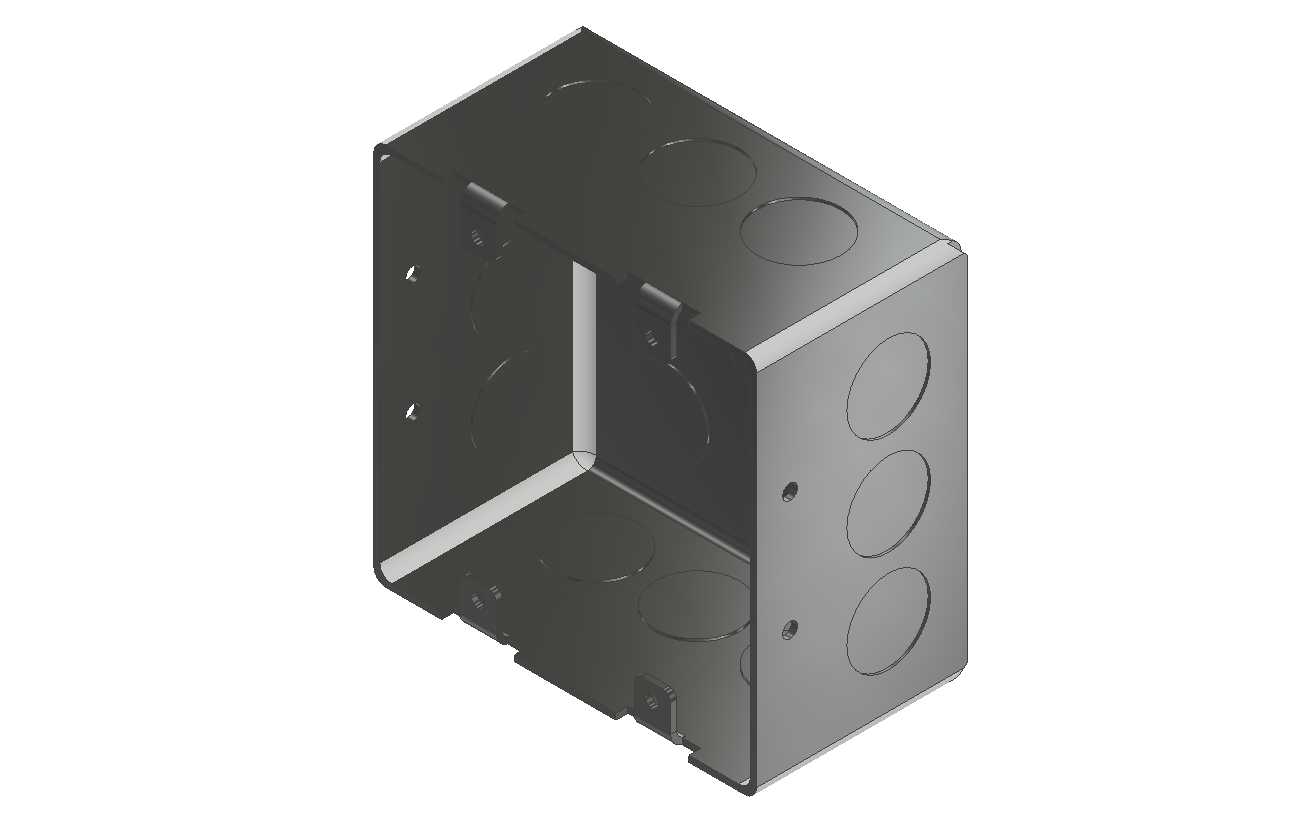

四耳式金属电气导管接线暗盒

这款四耳结构的金属接线盒，主要应用于建筑电气布线、工业设备电控配线、低压配电终端点位的暗装敷设场景，作为导管布线系统的中转连接载体，承担线缆接驳、接头防护、开关插座底座固定的核心作用，适配刚性金属导管的螺纹连接与紧定连接工艺，可在混凝土预埋、墙体暗敷、设备柜体内部安装等多场景下使用。从结构设计来看，盒体采用一体弯折成型的金属壳体，边角做圆弧过渡处理，避免安装过程中割伤线缆绝缘层，四个带固定孔的安装耳分布在盒体开口侧的四角，可直接通过自攻螺丝或膨胀螺栓与安装基面固定，相比无耳结构的线盒，安装后抗拔脱能力更强，适配实心砖墙、混凝土预制件、轻钢龙骨墙体等多种安装基面，不会因后期面板插拔受力出现松动移位。盒体侧壁预留的多个敲落孔位，沿不同方向排布，可根据现场布管走向敲除对应孔位的封堵片，接入不同走向的导管，孔位的尺寸适配常规4分、6分电气导管的接入公差，敲落片与盒体的连接点做了应力弱化处理，现场施工时无需专用工具即可敲除，同时未敲除的孔位可保持完整密封，避免混凝土浇筑阶段的砂浆渗入盒体内部。盒体的内部空腔做了净空尺寸优化，预留足够的线缆弯折余量，可容纳3-4组导线的接驳空间，满足常规插座、照明开关、弱电终端的接线余量要求，内壁无凸起毛刺，避免线缆敷设过程中绝缘层被划伤，盒体开口侧的边沿做了平整处理，可与各类标准86型、118型面板的边框完全贴合，不会出现安装缝隙。从安装边界来看，盒体的深度适配常规墙面抹灰层的厚度要求，预埋时无需额外剔凿过深的槽位，四个安装耳的孔位间距符合通用电气安装规范，可兼容市面上绝大多数标准面板的固定孔距，盒体的金属材质具备良好的抗挤压能力，在混凝土浇筑过程中不会因振捣压力出现变形，可有效保护内部线缆接头不受外力破坏，同时金属壳体具备一定的电磁屏蔽能力，可降低强电线路对邻近弱电信号的干扰。
