星型布局往复式径向发动机结构

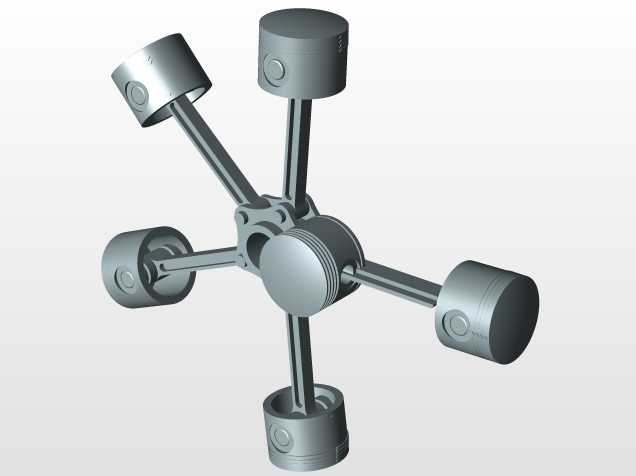

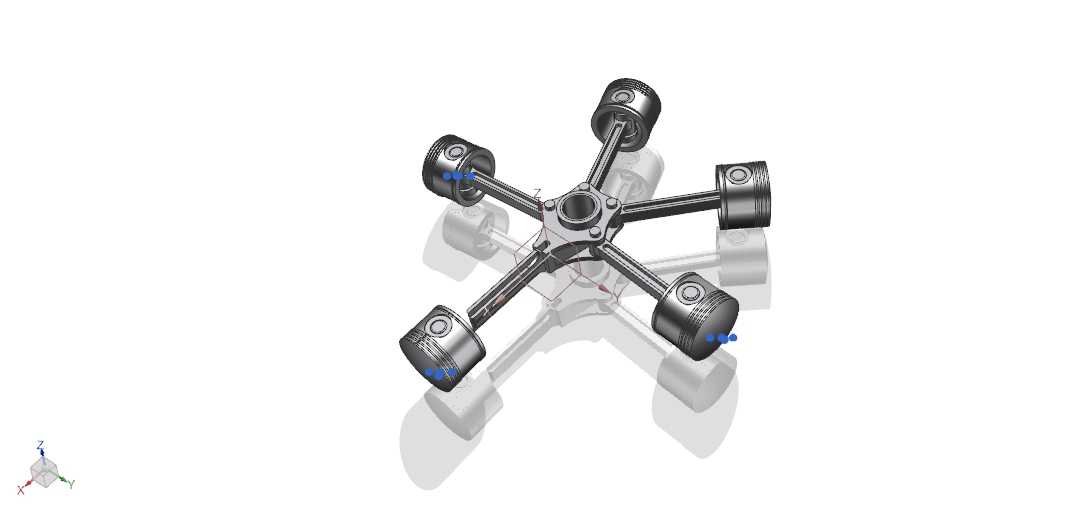

这款径向发动机采用多缸圆周辐射布局，气缸围绕中央曲轴箱呈均匀星型排布，相比直列或V型引擎，在同等排量下能大幅缩短整机轴向尺寸，曲轴长度更短，刚性表现更优，运行时的动平衡更容易调校，早年广泛应用在轻型通航飞机、早期装甲车辆动力单元以及小型固定式动力机组上，部分特种作业的小型工程机械也会选用这类结构作为动力源。从结构设计逻辑来看，所有连杆共同铰接在中央曲轴的单个曲柄销上，活塞往复运动时的惯性力可通过圆周对称的缸体布局实现大部分自平衡，不需要额外加装体积庞大的平衡轴结构，能有效降低整机自重。设计过程中需要重点把控各气缸轴线与曲轴中心的夹角公差，单缸轴线偏移量需控制在极小范围内，否则会导致连杆侧推力不均，加剧活塞与缸壁的偏磨，缩短整机大修周期。安装边界上，这类发动机的径向尺寸远大于同排量直列机型，适配的动力舱需要预留足够的圆周空间，曲轴输出端的连接法兰采用标准止口定位，可直接匹配对应规格的离合器或减速器输入轴，缸体外侧预留的散热鳍片安装位，既适配风冷散热方案，也可通过加装环形水冷套适配液冷散热场景。实际运行时，各气缸按固定点火顺序交替做功，曲轴每旋转一圈可实现多次做功，扭矩输出的平顺性优于同缸数的直列引擎，低转速区间的扭矩储备更充足，不需要匹配大减速比的传动机构就能直接驱动负载。结构细节上，活塞采用轻量化铝合金材质，连杆采用工字型截面设计，在保证结构强度的前提下尽可能降低往复运动件的质量，减少曲轴运转时的惯性载荷，中央曲轴箱采用分体式设计，装配时可先将连杆组件与曲柄销组装完成后再合箱紧固，后期维护时拆解单个气缸不需要完全吊出整机，现场维修的便利性更高。这类结构的进气道可采用环形共用进气总管设计，混合气通过各缸独立的进气歧管分配，排气则通过缸头侧的排气口汇总到环形排气集管，能有效优化排气脉冲效应，提升充气效率。
