双USB多协议18650移动电源外壳结构

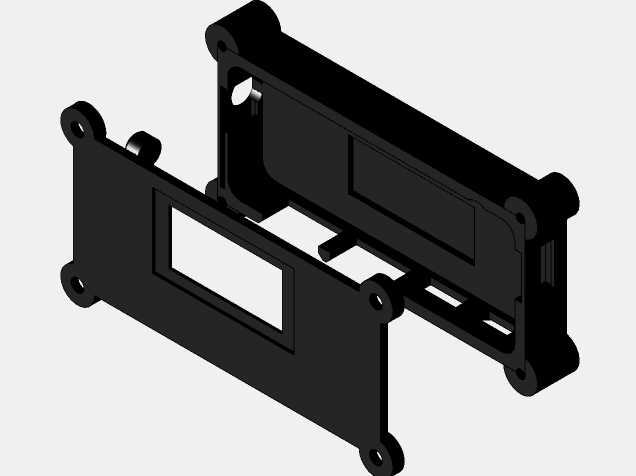

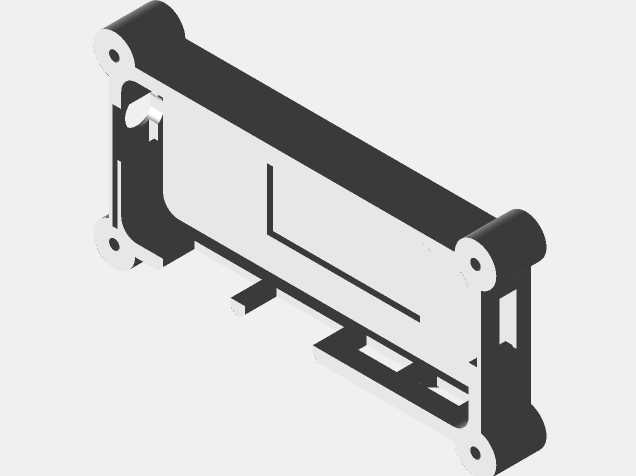

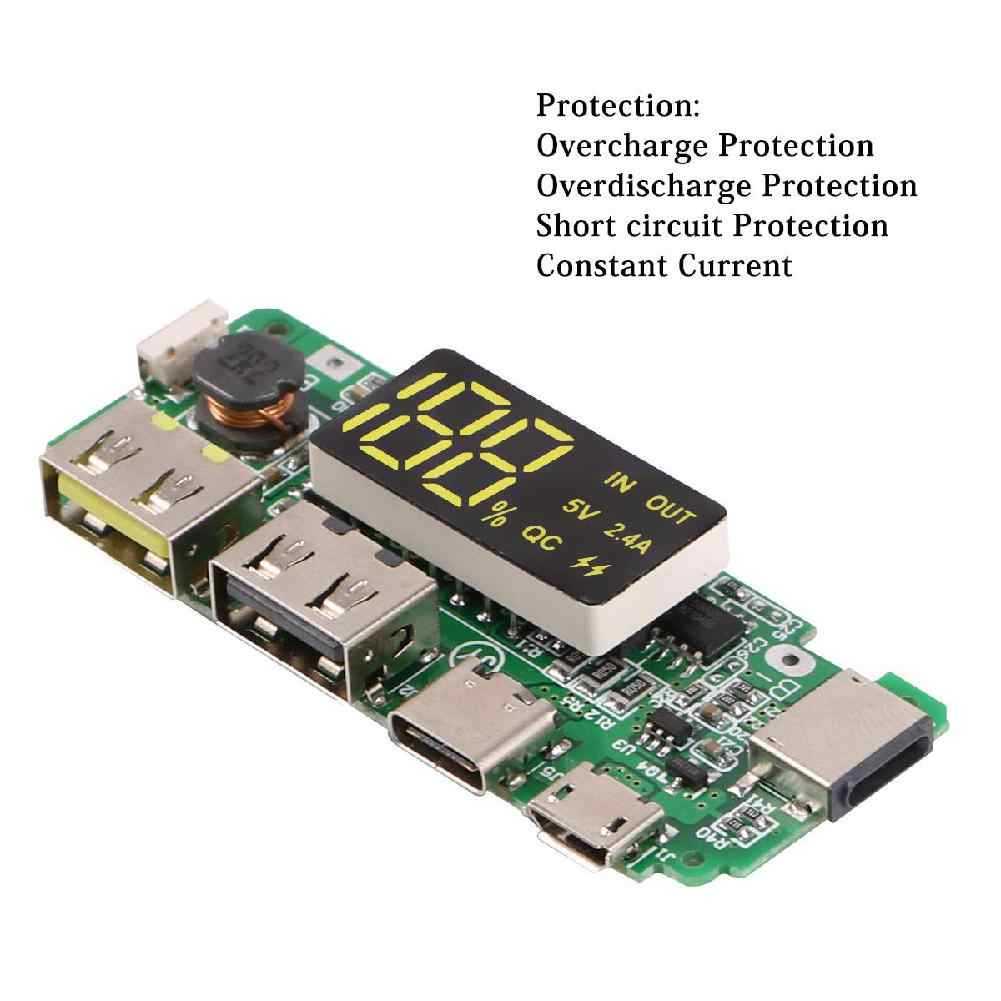

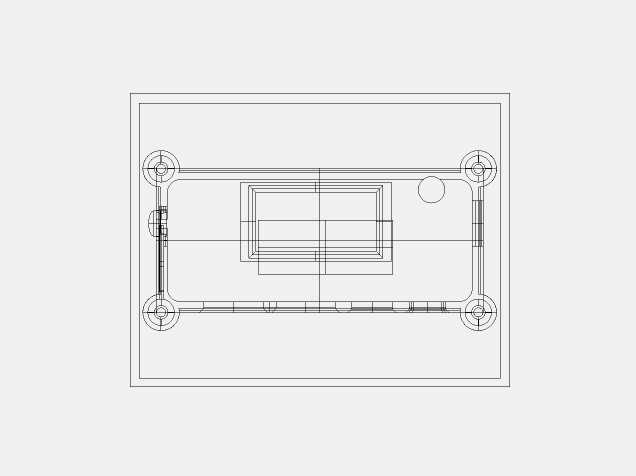

这款结构件围绕便携场景下的小功率供电需求设计，核心适配18650圆柱电芯的充放电管理，可同时提供双路USB输出，覆盖微型USB、Type-C、Lightning三类常见接口的取电需求，单路输出参数匹配5V2.4A的通用供电标准，能满足日常手机、小型数码外设、便携检测工具的应急补电需要。从实际使用场景来看，这类结构常被用于户外作业临时供电、桌面小型设备冗余供电、数码配件随身充电等场合，外壳采用分体式卡扣加螺丝锁合的设计思路，上下壳配合处做了定位止口，既可以抵消组装时的错位公差，也能在日常跌落时避免壳体开裂分离，四角的安装凸耳预留了通孔，既可以通过螺丝将整套电源模块固定在设备内壁、工装支架上，也能作为挂装孔位配合扎带完成临时固定，适配不同的安装边界。内部的腔体布局完全围绕电路板与电芯的排布做适配，电路板区域做了多道定位筋，刚好卡入PCB板的边缘空位，不需要额外打胶就能完成电路板的预固定，减少组装工序的同时，也能避免设备晃动时电路板移位导致的焊盘脱焊、接口松动问题；电芯仓的尺寸严格匹配单节或多节18650电芯的堆叠尺寸，仓壁做了0.3mm的余量预留，既方便电芯组装时的塞入，也能避免电芯晃动产生的异响。外壳的开孔位置完全对应电路板上的数显屏、按键、接口位置，数显区域的开孔做了下沉台阶，可粘贴透明视窗片保护数码管，同时避免视窗片粘贴后突出壳体表面；接口开孔的边缘做了倒角处理，防止插拔线材时刮伤线材外被，也能抵消壳体注塑成型时的缩痕影响。从结构强度设计来看，壳体四个角做了加厚处理，对应内部的安装柱位置做了筋位连接，将跌落时的冲击力分散到整个壳体框架上，避免安装柱断裂；上下壳的锁合螺丝柱做了铜嵌件预留位，频繁拆装也不会出现螺柱滑牙的问题，适合需要频繁更换电芯、检修电路板的使用场景。整体外形做了圆角过渡，没有尖锐棱角，握持或者安装时不会划伤操作人员，壳体表面做了细晒纹处理，既可以掩盖注塑时的轻微瑕疵，也能增加握持时的摩擦力，减少手持使用时滑落的概率。
