大涵道比航空涡扇发动机外观结构

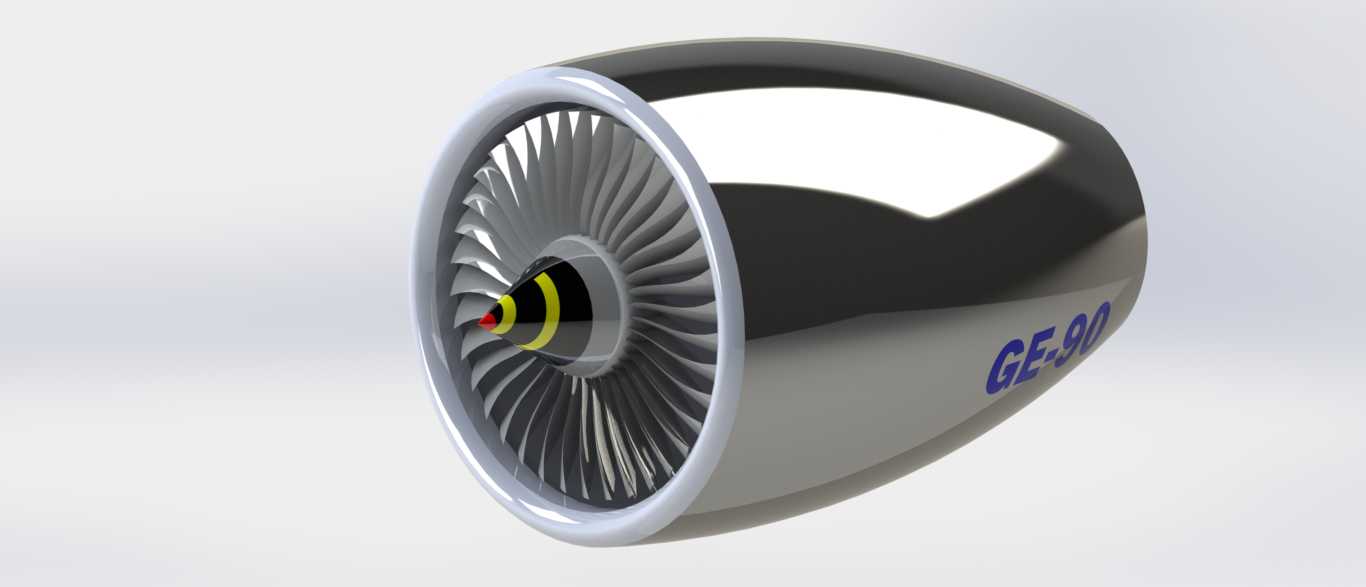

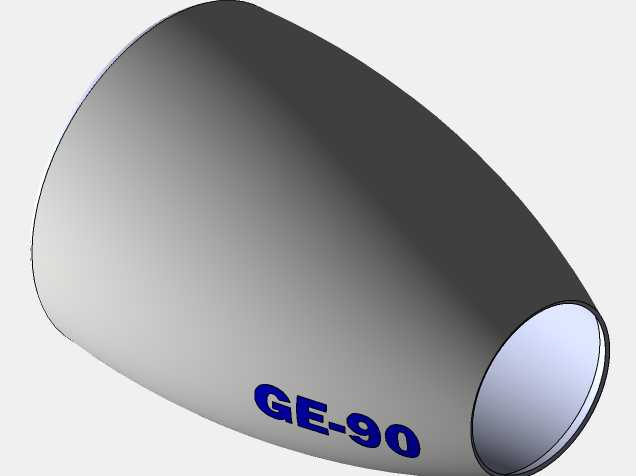

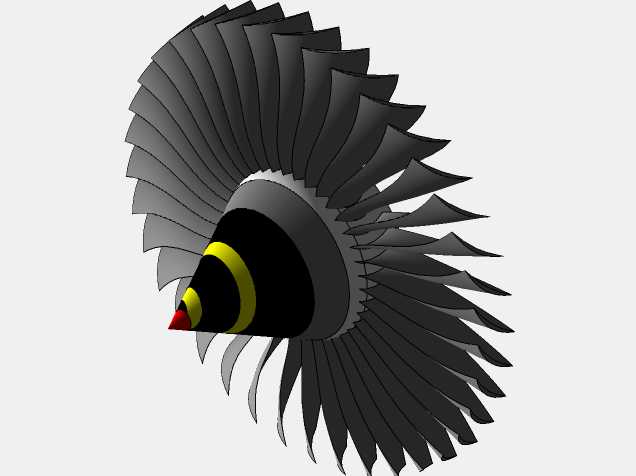

该模型还原的大涵道比涡扇发动机前端总成，是民用干线客机动力系统的核心外露段，日常航线运行中承担着80%以上的推力输出任务，同时也是发动机整流、异物防护的首要结构段。从实际装机场景来看，该段结构直接暴露在高速来流环境中，外形曲面的流线度直接影响巡航阶段的气动阻力，建模过程中严格遵循真实航发的气动外形逻辑，进气道唇口采用大曲率圆弧过渡设计，保证不同飞行姿态下的进气均匀性，避免压气机段出现气流畸变引发喘振。模型完整呈现了宽弦空心风扇叶片的排布结构，叶片沿叶盘周向均匀布置，叶型从根部到尖部存在连续的扭角变化，这一设计是为了匹配不同半径位置的线速度差异，让整个风扇通道的气流压比保持均匀，提升风扇段的做功效率。外涵道壳体采用光滑的回转曲面设计，表面预留了标识安装位，壳体与进气道唇口的衔接处做了阶差控制，真实装机状态下该位置的阶差需控制在0.2mm以内，避免产生额外的附面层阻力。从安装边界来看，该前端总成后端与核心机机匣采用法兰对接结构，对接面的同轴度要求极高，建模时保留了对接边的安装边结构，可直接匹配核心机段的装配接口。日常维护场景中，该段结构还需容纳防冰管路、叶片状态传感器的走线，模型的壳体厚度按照真实复合材料壳体的厚度比例设置，内部预留了足够的管路敷设空间。风扇前端的整流锥采用抛物线型曲面，锥面设置有螺旋状的标识条，真实工作状态下该标识条可帮助地勤人员在发动机慢车状态下直观判断风扇的转动方向与转速状态，避免异物吸入后的叶片损伤漏检。叶片与叶盘的连接结构采用燕尾榫槽的装配形式，模型还原了榫头的配合轮廓，可用于演示风扇叶片的可拆卸维护流程，对于航空类专业的教学演示、结构认知有较强的参考价值，也可作为航空动力相关科普展示的数字化模型使用。
