ESP32 SIM800L物联网通信开发板结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:262462
  • ESP32 SIM800L物联网通信开发板结构设计
  • ESP32 SIM800L物联网通信开发板结构设计
  • ESP32 SIM800L物联网通信开发板结构设计
  • ESP32 SIM800L物联网通信开发板结构设计
  • ESP32 SIM800L物联网通信开发板结构设计
  • ESP32 SIM800L物联网通信开发板结构设计
  • ESP32 SIM800L物联网通信开发板结构设计
  • ESP32 SIM800L物联网通信开发板结构设计
  • ESP32 SIM800L物联网通信开发板结构设计
  • ESP32 SIM800L物联网通信开发板结构设计
  • ESP32 SIM800L物联网通信开发板结构设计
  • ESP32 SIM800L物联网通信开发板结构设计
  • ESP32 SIM800L物联网通信开发板结构设计
  • ESP32 SIM800L物联网通信开发板结构设计
  • ESP32 SIM800L物联网通信开发板结构设计
  • ESP32 SIM800L物联网通信开发板结构设计
  • ESP32 SIM800L物联网通信开发板结构设计
  • ESP32 SIM800L物联网通信开发板结构设计
  • ESP32 SIM800L物联网通信开发板结构设计

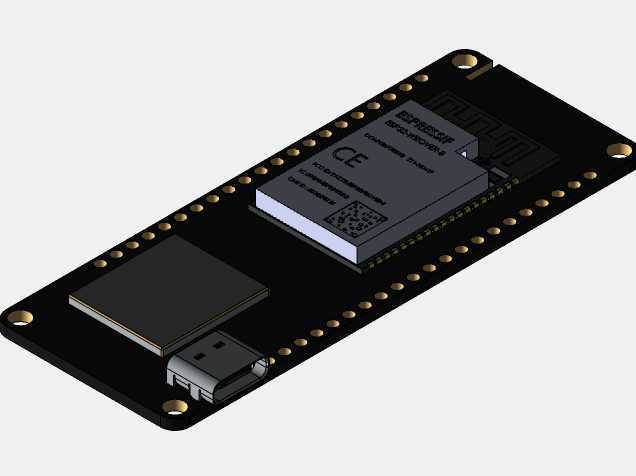

这款带SIM通信功能的ESP32开发板,在嵌入式物联网项目里的适配场景非常广,不管是户外分布式数据采集终端、远程设备状态监控节点,还是小型智能网关的原型验证,都能直接作为核心控制通信单元使用,省去了单独外接通信模块的布线麻烦。从实际使用的角度看,它把ESP32主控的WiFi、蓝牙能力和SIM800L的蜂窝通信能力整合到同一块板卡上,在没有局域网覆盖的户外场景下,能直接通过移动网络传输数据,不用额外搭配透传模块,对于做农业环境监测、分布式电力节点监控这类分散部署的项目来说,能大幅减少外围电路的设计工作量。

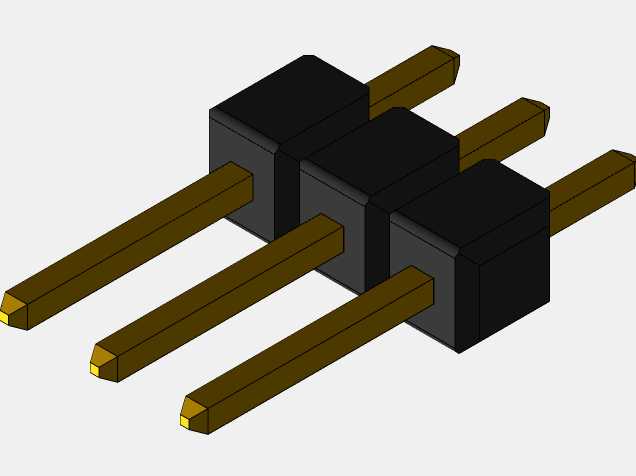

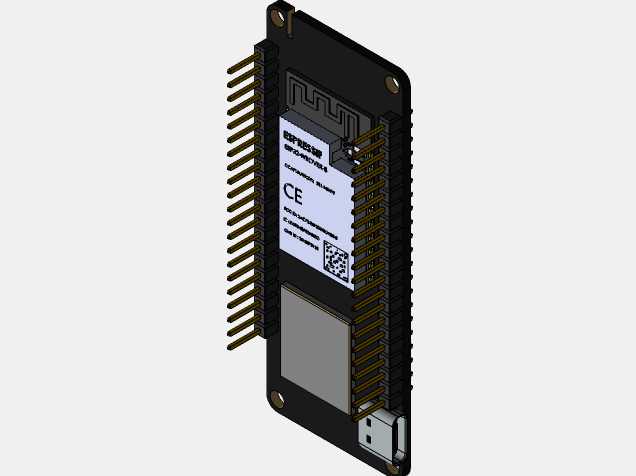

设计上首先考虑的是板载元件的布局合理性,两侧排针采用标准2.54mm间距排布,完全兼容通用面包板和常用洞洞板的插接尺寸,不管是做原型验证还是直接集成到小型设备里,都不用额外做转接板。板卡四角预留了标准安装孔,安装孔的位置避开了板上的高频走线区域和核心元件,固定时不会对板上电路造成挤压损伤,安装孔的孔径适配常用的M2铜柱和螺丝,能直接固定在常规的设备壳体内部安装位上。

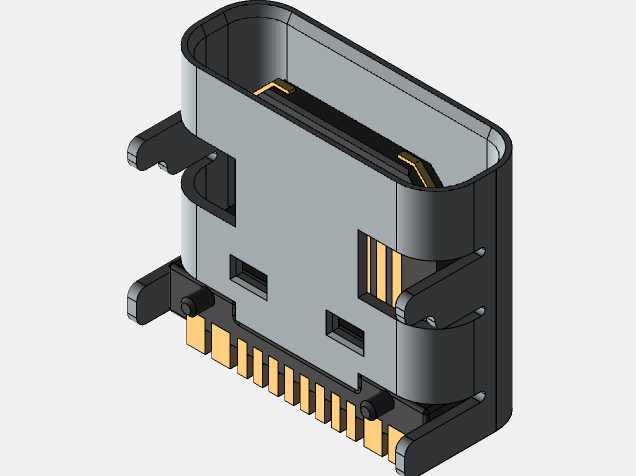

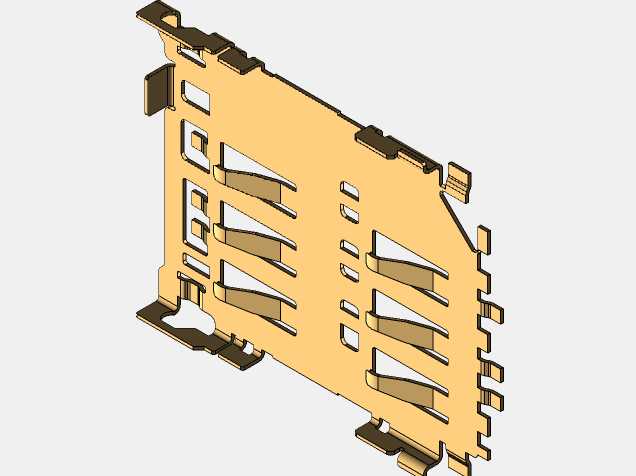

板卡上的SIM卡卡槽采用侧插式设计,插拔SIM卡的时候不用拆卸整个板卡的固定结构,后期维护更换物联网卡的时候操作空间充足,不会被周边的接线或者壳体结构挡住。天线预留接口的位置布置在板卡边缘,不会被板上的金属屏蔽件或者周边的结构件遮挡信号,不管是贴装板载天线还是外接延长天线,都能保证通信信号的稳定性。电源输入接口兼顾了USB直接供电和外部端子供电两种方式,在调试阶段可以直接用USB线连接电脑供电烧录程序,现场部署时可以接外部宽电压电源,适配不同场景的供电条件。

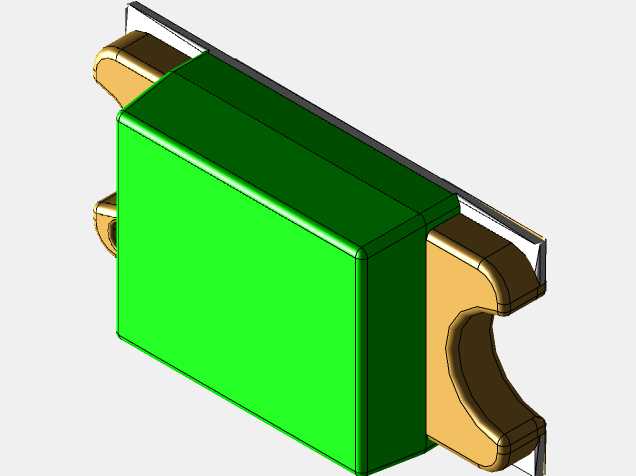

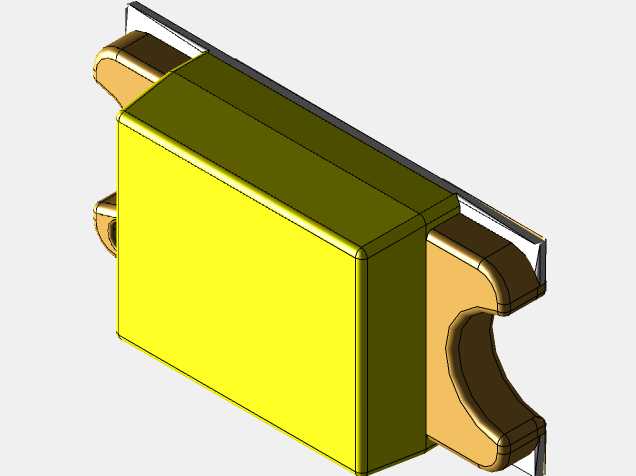

从结构边界来看,整个板卡的外形做了切角处理,在紧凑的设备壳体内部安装时,不会和壳体的加强筋、立柱结构产生干涉,板上的核心芯片区域预留了足够的散热空间,长时间连续运行时不会因为热量堆积导致通信断连或者主控复位。排针的伸出长度经过匹配设计,插接到母座之后的整体高度控制在常规嵌入式壳体的内部空间范围内,不用额外加高壳体就能完成装配。板上的状态指示灯布置在边缘位置,装配到壳体里之后可以对应壳体上的指示灯开孔,不用额外加导光柱就能直接观察设备的运行状态、网络连接状态,方便现场调试和后期故障排查。
