磁悬浮感应轴承结构三维设计

　　在高速旋转机械的支撑结构设计场景中，传统接触式轴承始终面临摩擦损耗、润滑维护、转速上限受限的痛点，磁悬浮感应轴承的出现，正是为了突破这类物理接触带来的性能瓶颈。这类轴承目前主要应用于超高速精密主轴、航空航天旋转机构、真空环境作业设备、飞轮储能装置等对支撑损耗、转速稳定性、维护周期有极高要求的工况场景，在完全无物理接触的状态下完成旋转轴的径向与轴向支撑，从根源上消除接触摩擦带来的温升、磨损、润滑介质污染等问题。从结构功能逻辑来看，这套感应轴承的核心原理是利用电磁感应效应，在转子旋转过程中生成与旋转方向反向的旋转磁场，通过磁场力实现转子的稳定悬浮，区别于主动磁悬浮轴承需要复杂的位移传感器、闭环控制系统与功率放大模块，

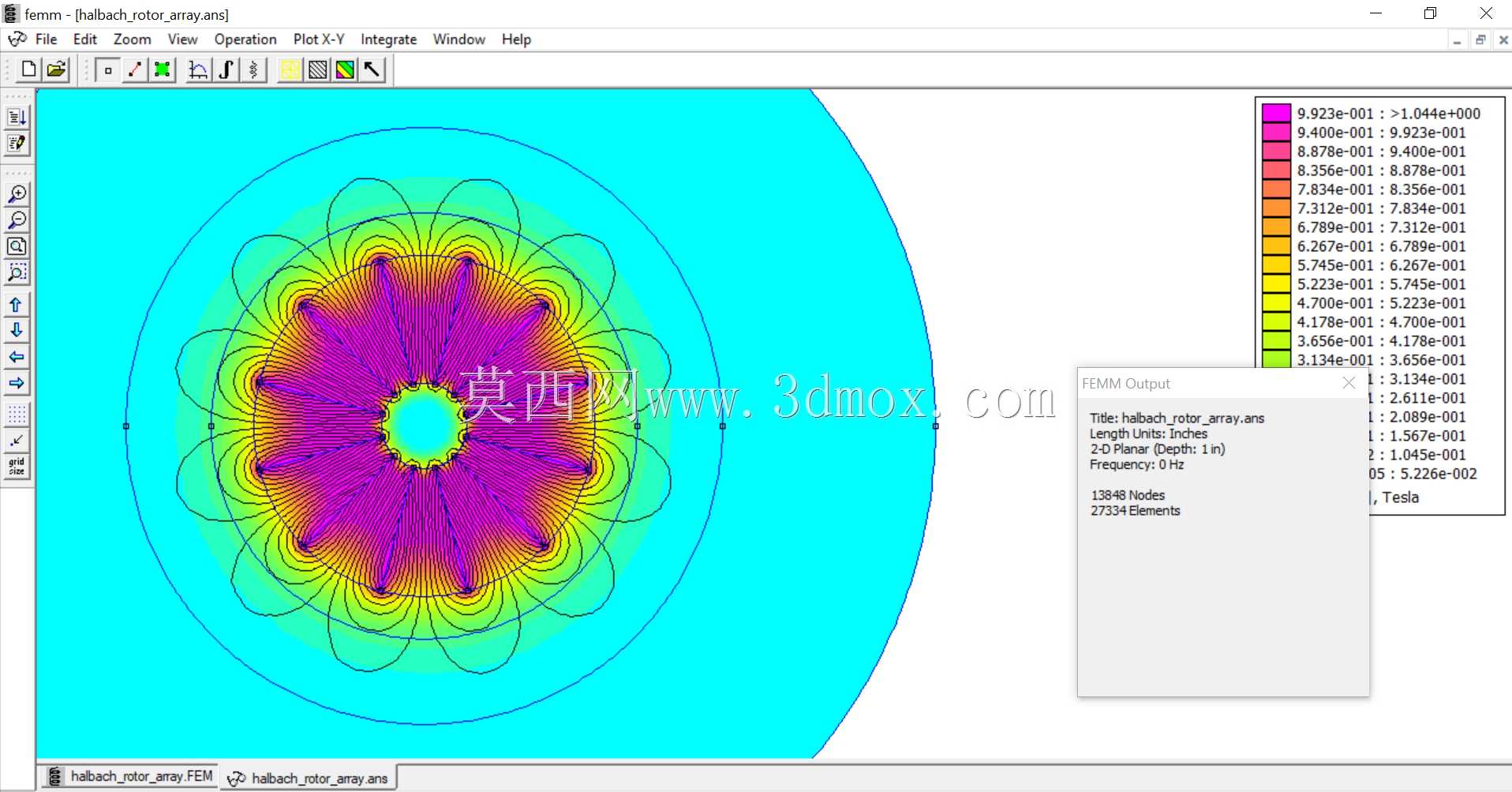

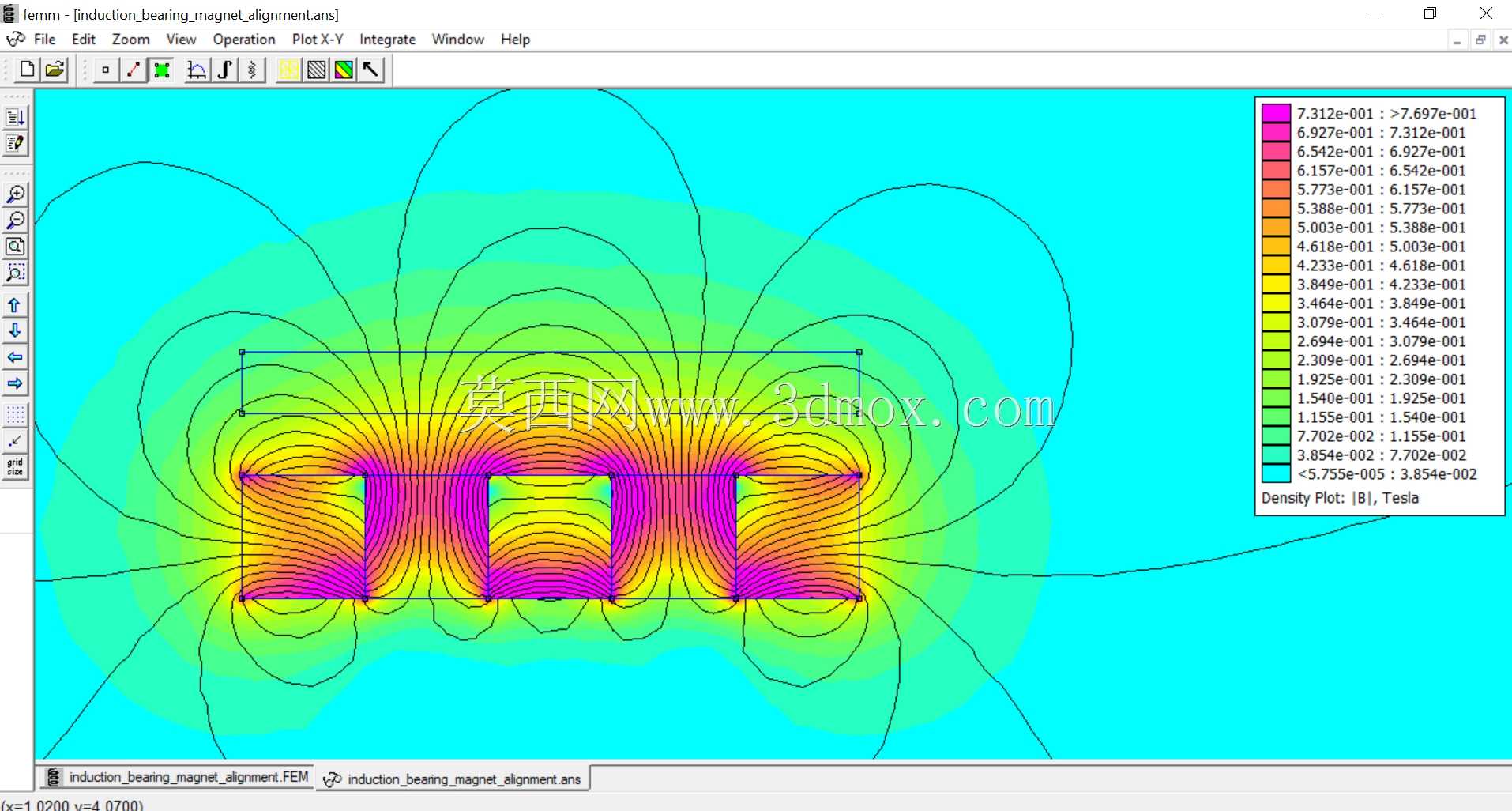

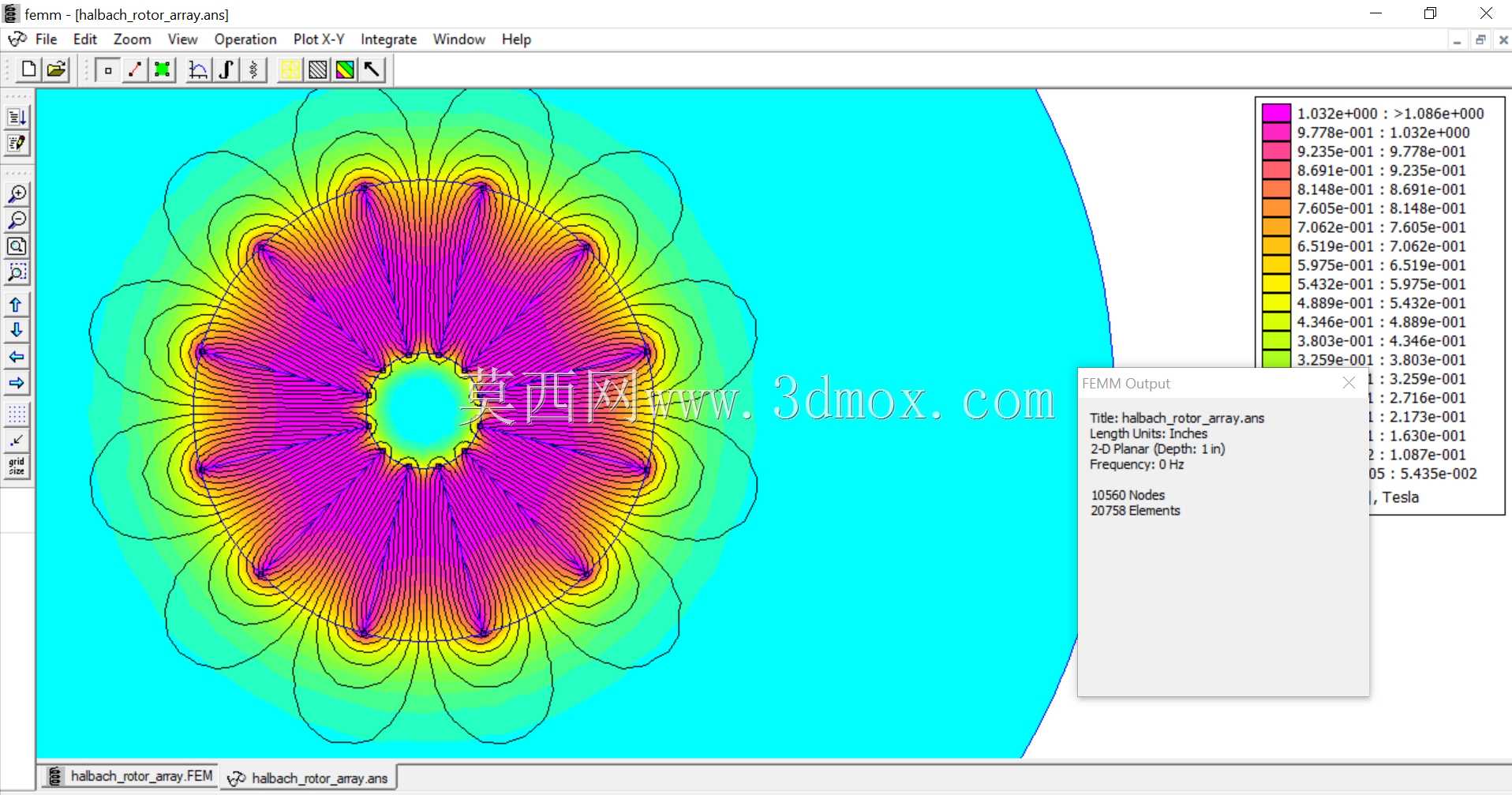

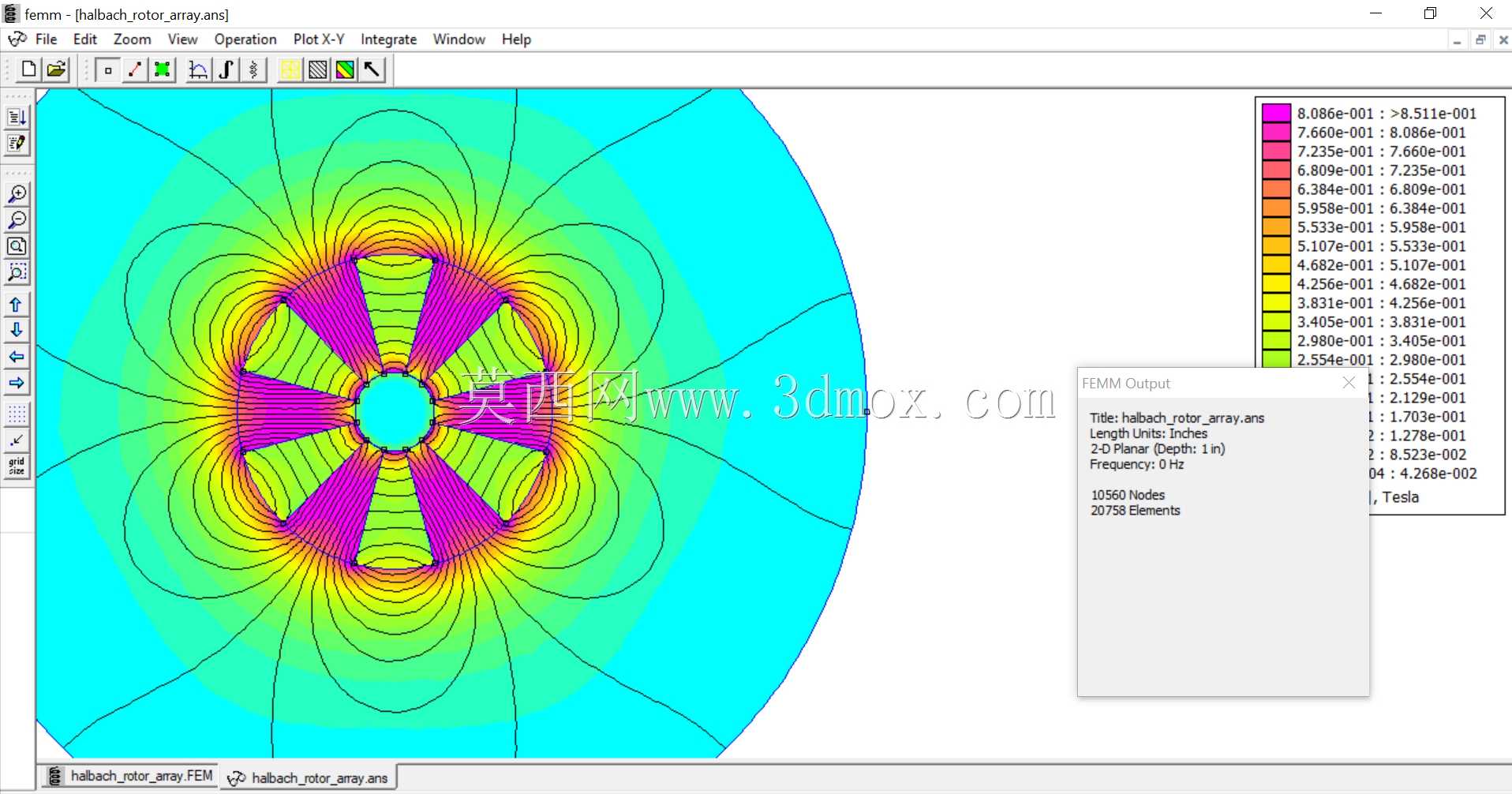

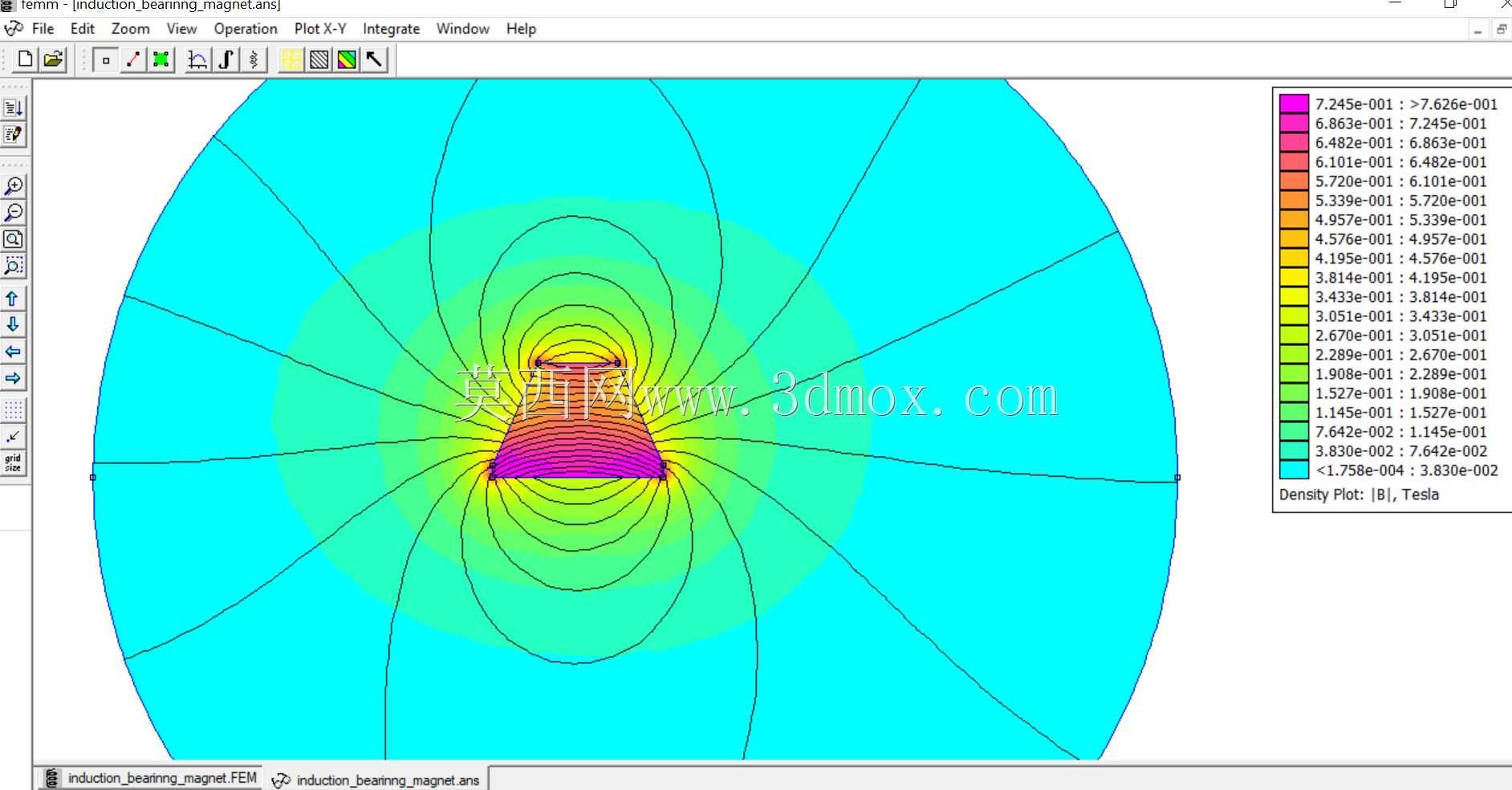

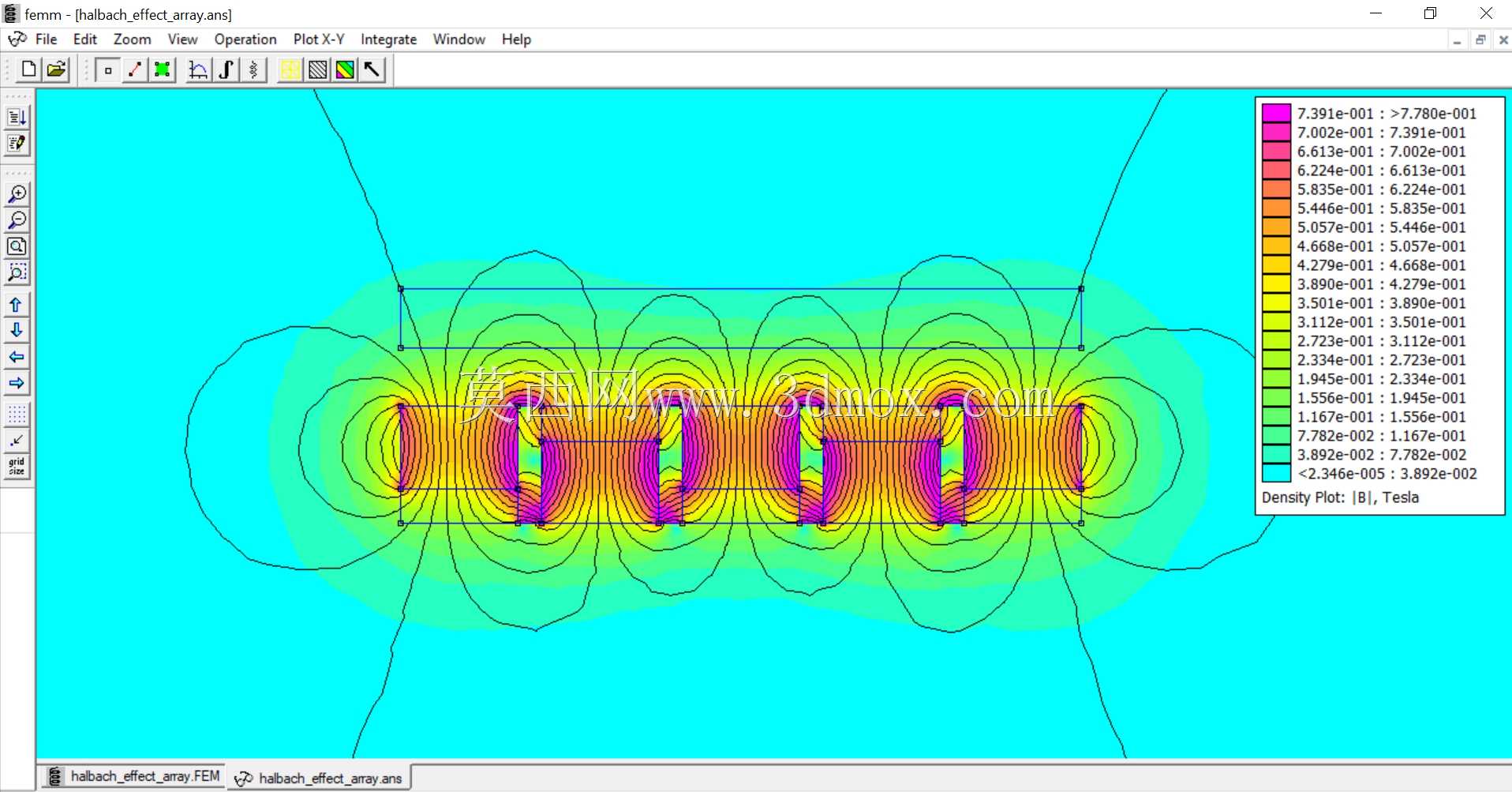

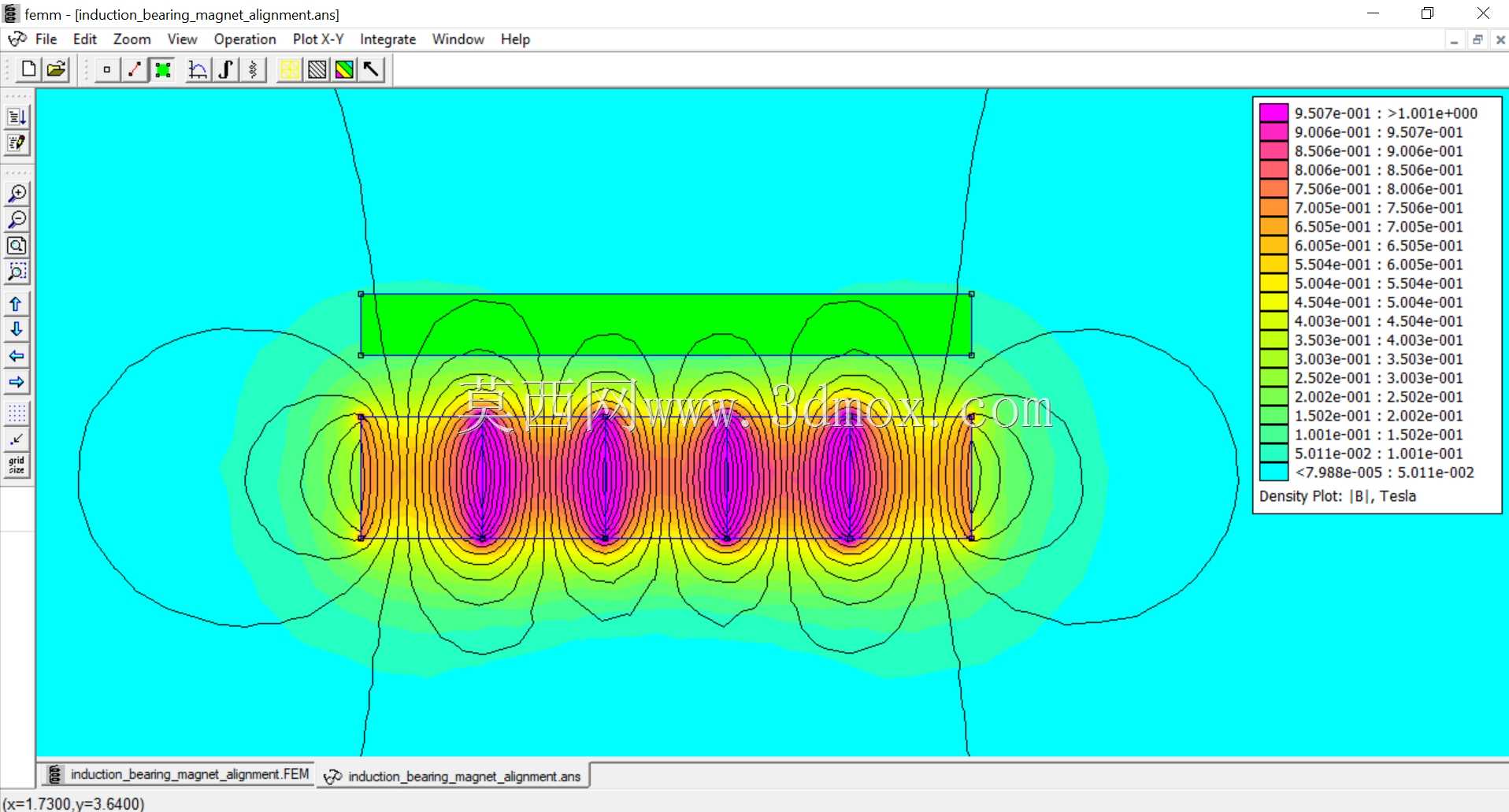

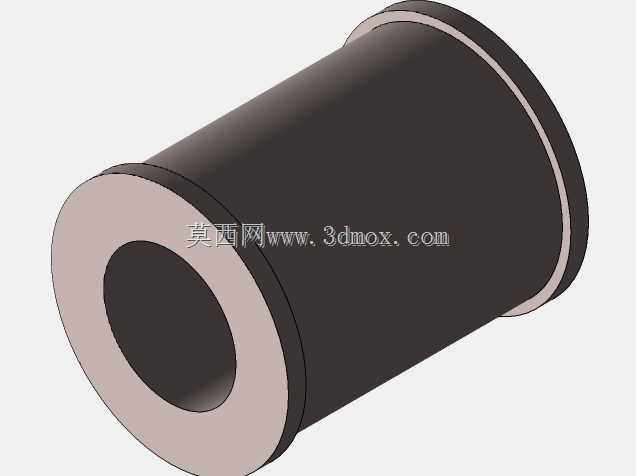

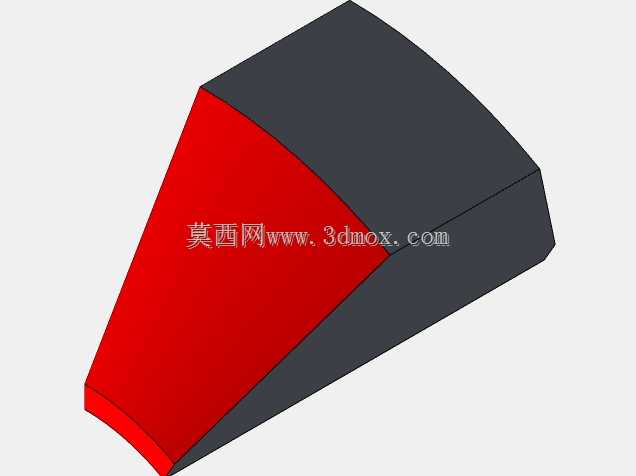

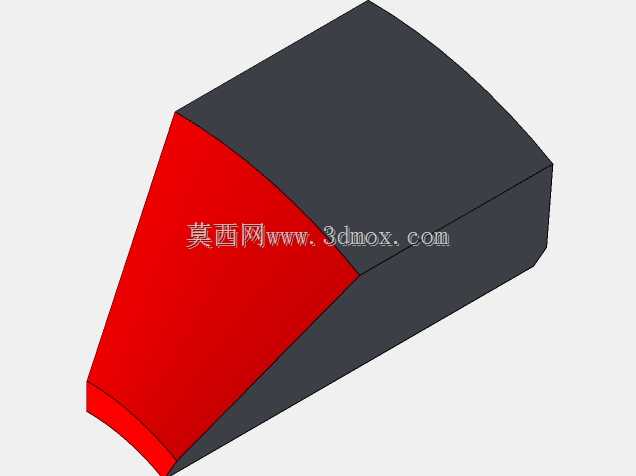

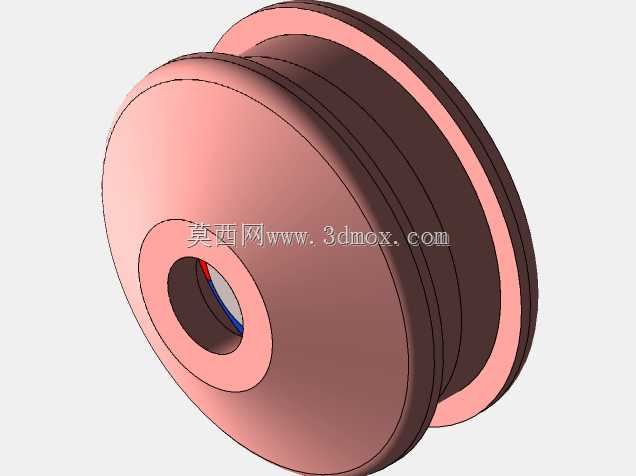

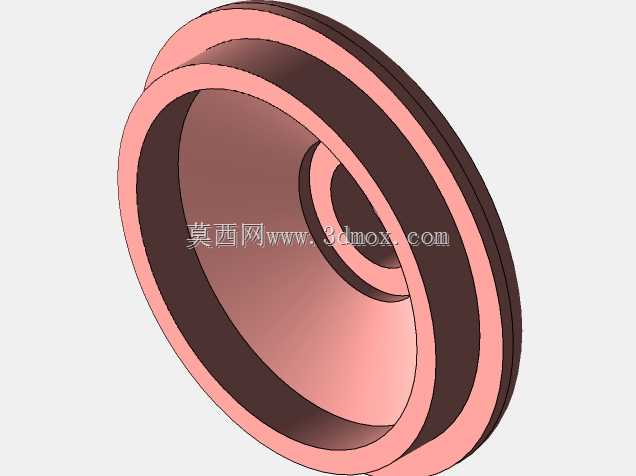

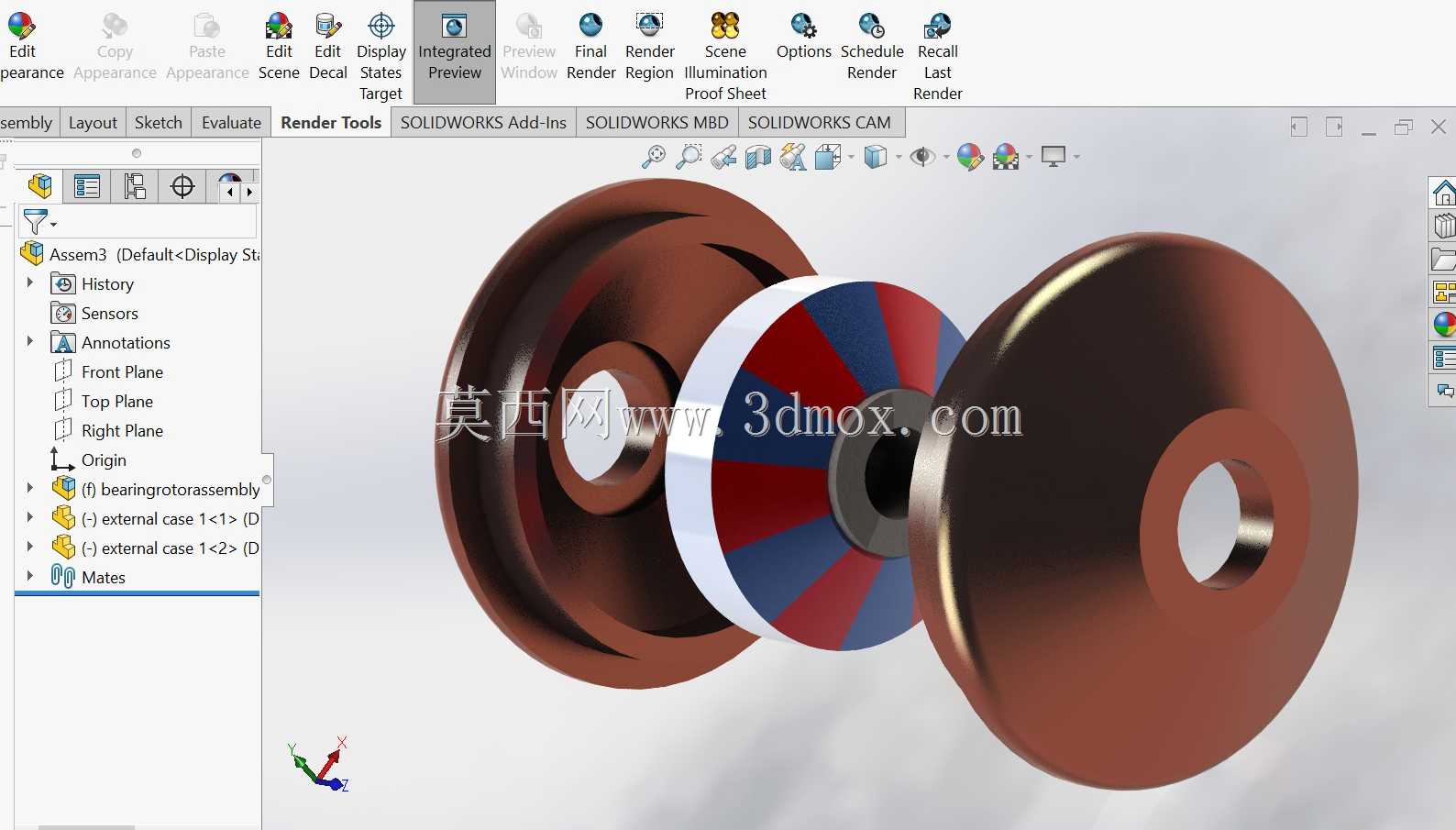

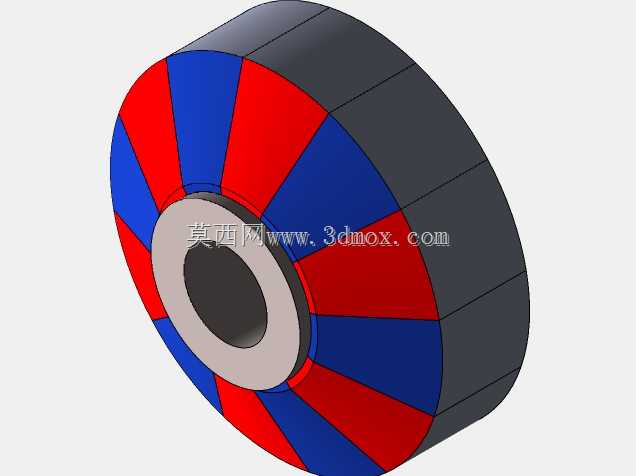

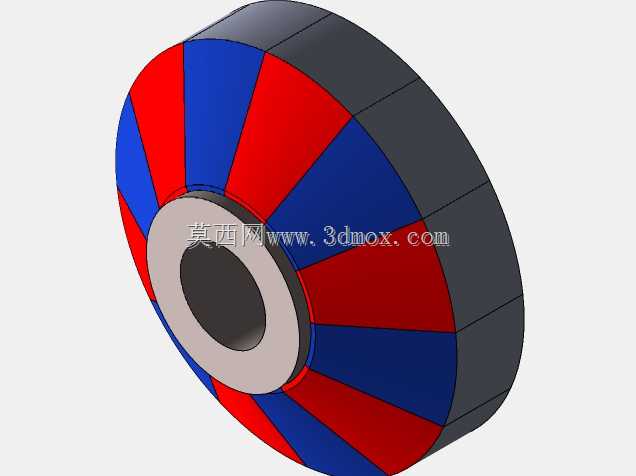

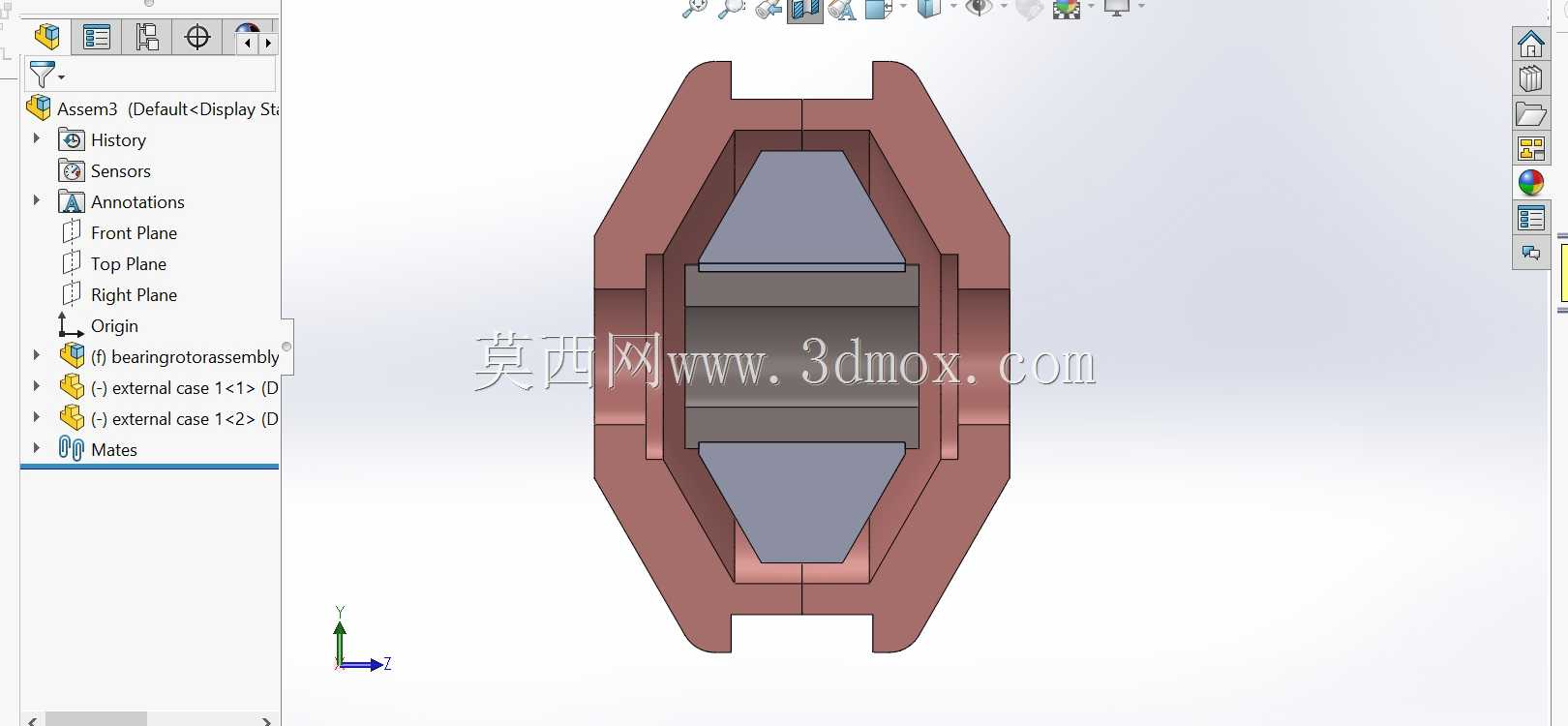

　　感应式磁悬浮轴承依靠自身结构的电磁耦合特性即可实现自稳悬浮，结构复杂度大幅降低，系统可靠性也随之提升。需要明确的是，这类轴承并非完全没有阻力，在轴失重悬浮的工况下，反向磁场会产生一定的旋转阻尼，但这种阻尼值相比传统滚珠轴承、滑动轴承的摩擦阻力要低两个数量级以上，完全不会对高速旋转的能效表现造成明显影响。从三维结构的设计思路来看，这套模型将轴承拆分为三个核心功能段：两端的导磁支撑端盖采用高导磁铁基材料加工，表面做氧化防锈处理，中间的励磁感应环采用周向交替排布的红蓝磁极结构，对应不同极性的永磁体或励磁绕组安装位，磁极的周向排布角度、极弧系数、气隙宽度都是设计过程中需要反复校核的核心参数——气隙过大会导致磁场耦合强度不足，悬浮承载力下降，

　　气隙过小则会给加工装配精度提出过高要求，甚至在转子出现径向扰动时出现碰摩风险。在安装边界的尺寸设计上，两端端盖的中心通孔为轴配合安装位，通孔的公差带需要匹配对应旋转轴的配合精度，端盖的外圆尺寸为轴承座的安装定位基准，设计时需要预留标准的轴承座安装配合公差，端盖端面的安装孔位可根据实际安装需求做周向均布设计，方便与轴承座端盖完成锁紧固定。中间感应环的轴向宽度直接决定了轴承的最大承载力与阻尼特性，设计时需要根据目标工况的额定载荷、最高转速、允许的径向跳动量做匹配计算，避免出现承载力不足导致的转子失稳，或是阻尼过大影响旋转能效的问题。在实际工程应用中，这类感应轴承不需要额外的润滑系统，也不存在接触磨损产生的金属碎屑，

　　非常适合应用在洁净车间、真空腔体、超低温环境等无法使用常规润滑介质的特殊场景，同时因为没有接触磨损，其理论使用寿命远高于传统接触式轴承，能够大幅降低设备的全生命周期维护成本。在三维建模过程中，需要重点关注各零件的同轴度约束，磁极的周向阵列角度一致性，以及气隙位置的均匀性，这些结构细节直接决定了后续仿真分析中磁场分布的均匀性，以及实际运行时转子的悬浮稳定性。建模时可以先完成单个磁极的特征建模，通过周向阵列完成整个感应环的磁极排布，再通过装配约束将两端导磁端盖与中间感应环同轴装配，预留出均匀的环形气隙作为转子的悬浮活动空间，同时需要在模型中体现出各零件的装配定位关系，方便后续工程图导出时标注对应的形位公差要求。
