200kg起重能力圆柱形电磁升降吸附装置

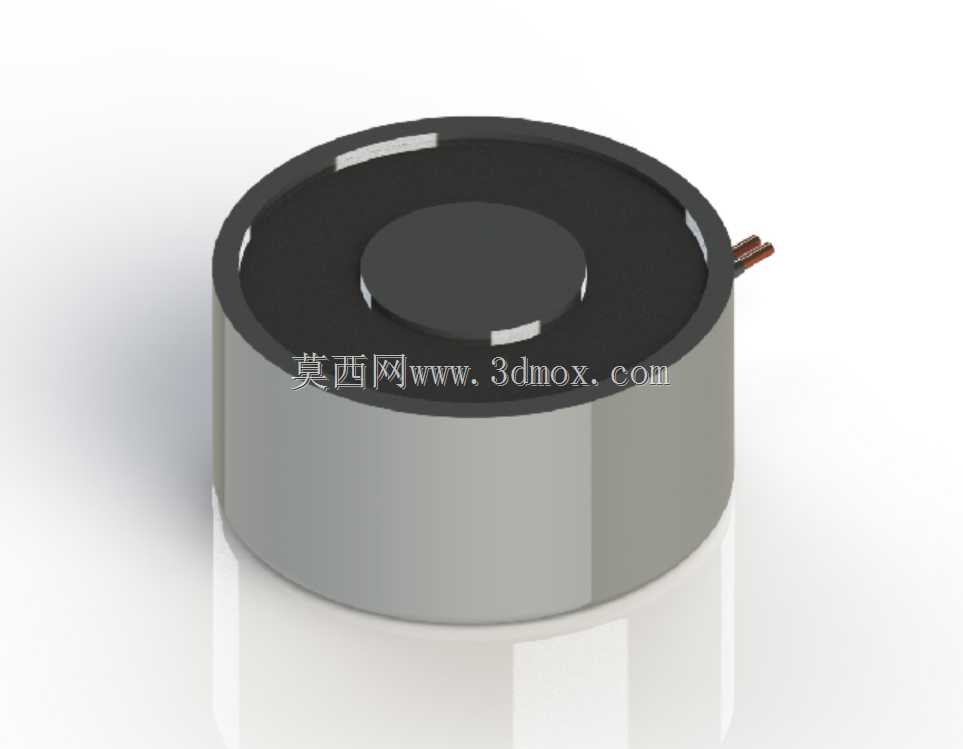

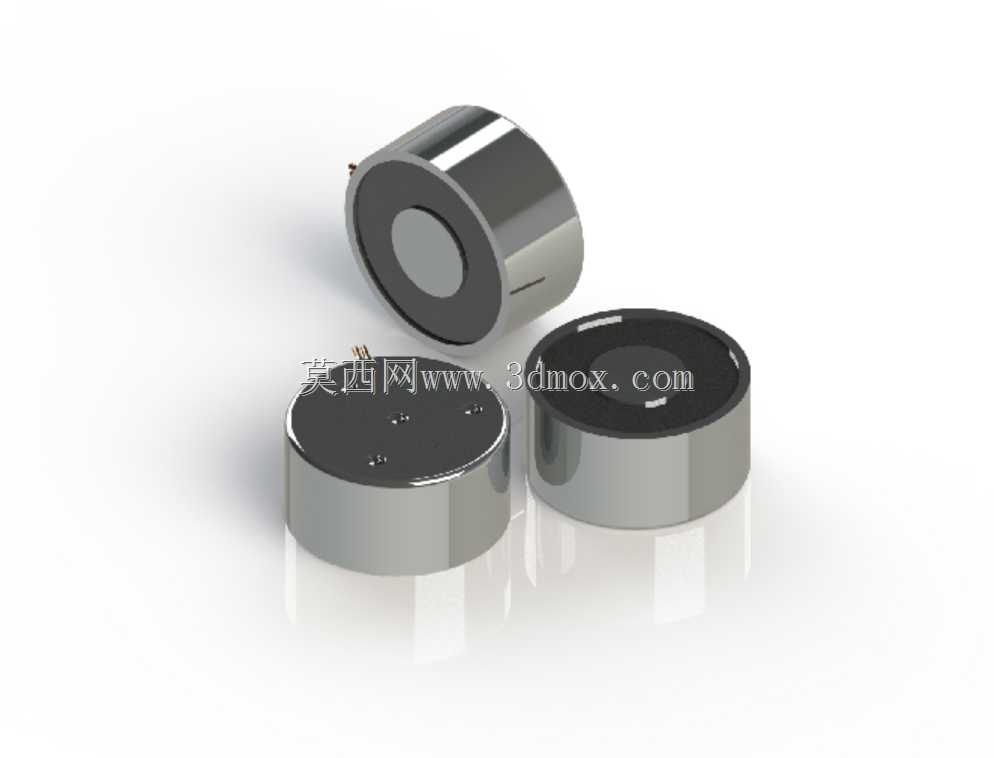

　　这款圆柱形电磁吸附升降部件，核心面向中小载荷的工位物料转运、自动化上下料场景设计，在3C电子小部件组装线、小型五金件冲压工位、实验室精密样件搬运、仓储轻型金属物料分拣环节都有适配空间，区别于传统永磁吊具需要手动脱磁的操作逻辑，通电即产生稳定吸附力、断电快速消磁释放的特性，能很好嵌入节拍固定的自动化产线流程，不需要额外设计机械脱扣结构，能简化配套设备的执行端结构。从实际使用的工况边界来看，该部件额定吸附起重能力对应200kg的铁磁性物料，这里的载荷标定是基于平整低碳钢接触面、无气隙贴合的理想工况，实际选型时如果被吸附工件表面有锈层、油漆、切削液残留，或者接触面存在弧度、镂空结构，需要预留30%以上的载荷余量，

　　避免吊运过程中出现物料滑脱的风险。设计层面采用了矮圆柱的外形结构，整体径向尺寸大于轴向高度，这种比例设计一方面是为了增大端面的有效吸附面积，在相同磁通量下能获得更大的垂直吸附力，另一方面矮胖的结构重心更低，安装在机械臂末端或者升降滑台下端时，运行过程的摆动量更小，对位精度更容易控制。外壳采用导磁性能优异的低碳钢材质一体加工，表面做了镀镍防锈处理，既可以作为磁路的组成部分引导磁力线集中在吸附端面，减少侧向的磁通量泄漏，也能适应车间内有少量切削液、润滑油飞溅的环境，避免长期使用出现锈蚀卡滞。内部线圈采用耐高温漆包线绕制，填充了导热绝缘灌封胶，能把线圈工作产生的热量快速传导到金属外壳散出，避免长时间通电出现线圈过热烧毁的问题，

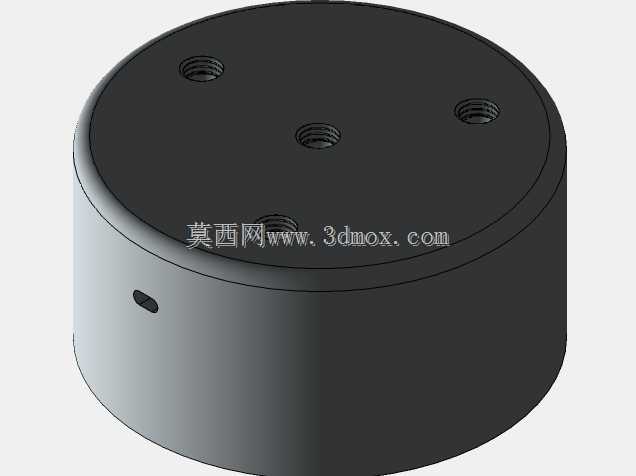

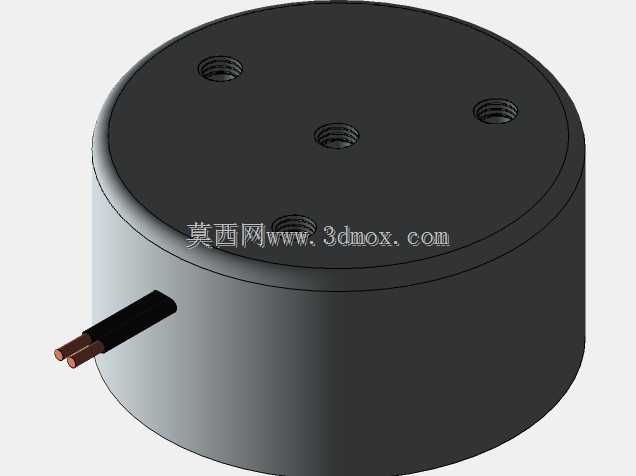

　　额定工作状态下电流稳定在2A，供电电压为直流5V，功耗控制在10W水平，不需要配置大功率的供电模块，普通的PLC直流输出端口加小型继电器就能直接驱动，接线逻辑简单，对电控设计的门槛要求很低。安装边界上，部件的圆柱侧面预留了标准的出线孔，供电线缆从侧面引出不会占用端面的安装空间，外壳的非吸附端可以根据使用需求加工螺纹孔或者法兰边，既可以直接通过螺栓锁紧在直线滑台的滑块端面，也可以搭配转接法兰安装在六轴机器人的末端法兰上，不需要额外定制复杂的转接件。吸附端面做了精密的平面磨削加工，平面度控制在0.02mm以内，和被吸附工件贴合时能尽可能减少气隙，避免磁阻增大导致吸附力下降，端面边缘做了小尺寸的倒角处理，对位吸附时即使存在微小的位置偏差，

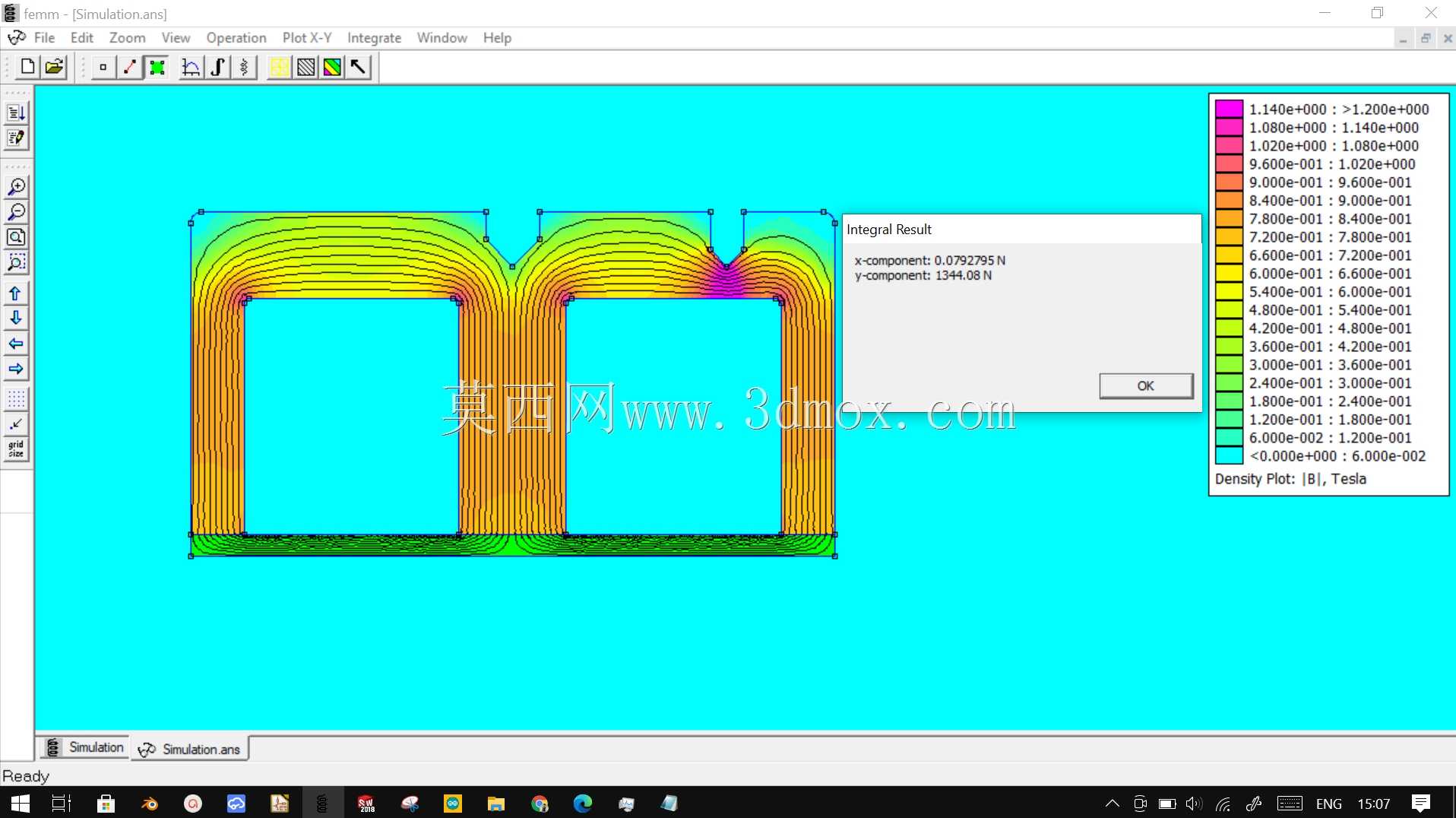

　　也不会刮伤工件表面，也能避免磕碰导致端面变形影响贴合精度。实际产线应用中，这类电磁升降部件常搭配直线导轨滑台组成小型提升机构，用于冲压工位的铁片料片取放，相比真空吸盘吸附，它不需要配置真空发生器、气管等配套元件，不会因为工件表面有镂空、凹凸结构出现吸力不足的问题，也不会像气动夹爪那样需要根据工件外形定制夹指，对不同外形的平整铁磁性工件都有不错的适配性，在小批量多品种的加工工位使用时，能减少大量的夹具更换调整时间。设计建模过程中，需要重点关注磁路的闭合路径，线圈的绕制空间要和外壳的导磁厚度匹配，避免外壳过薄导致磁饱和，出现吸附力达不到设计指标的问题，同时要预留线圈的灌封空间，保证线圈完全被绝缘胶包裹，避免车间环境中的金属粉尘进入线圈间隙造成短路。出线位置要做防折弯保护结构，避免设备反复升降过程中线缆反复弯折出现线芯断裂的故障，吸附端面的加工精度要在模型中标注明确的形位公差要求，给后续的零件加工提供明确的检验依据。另外这类电磁铁支持定制化调整尺寸和吸附力参数，建模时采用参数化的设计逻辑，把线圈匝数、线径、外壳内径外径、端面厚度等参数设置为可调整变量，后续需要适配不同载荷、不同安装空间的需求时，只需要修改对应参数就能快速生成新的模型，不需要重新从零开始绘制结构，能大幅提升衍生型号的设计效率。
