小型集成供电式电磁卡盘结构设计

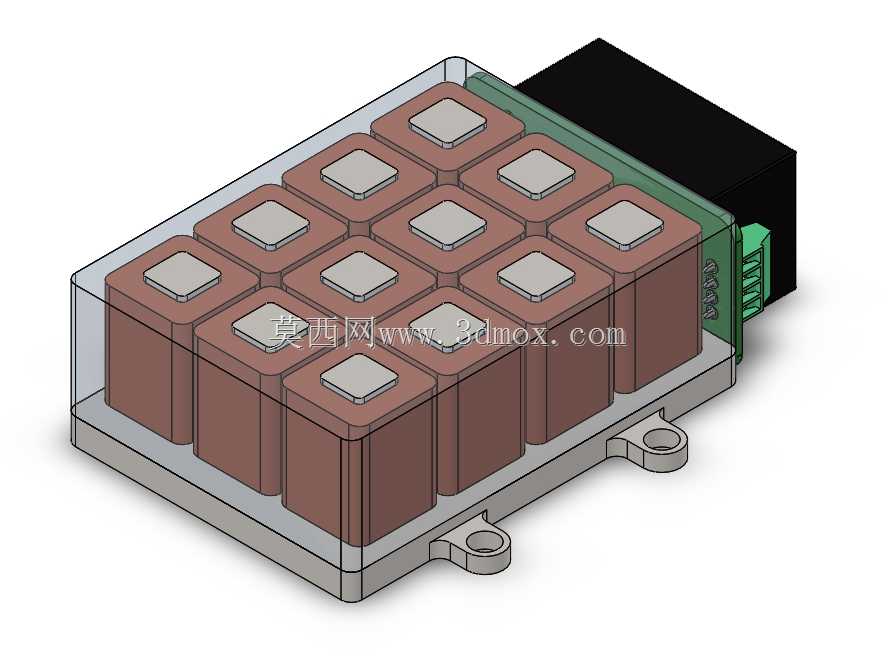

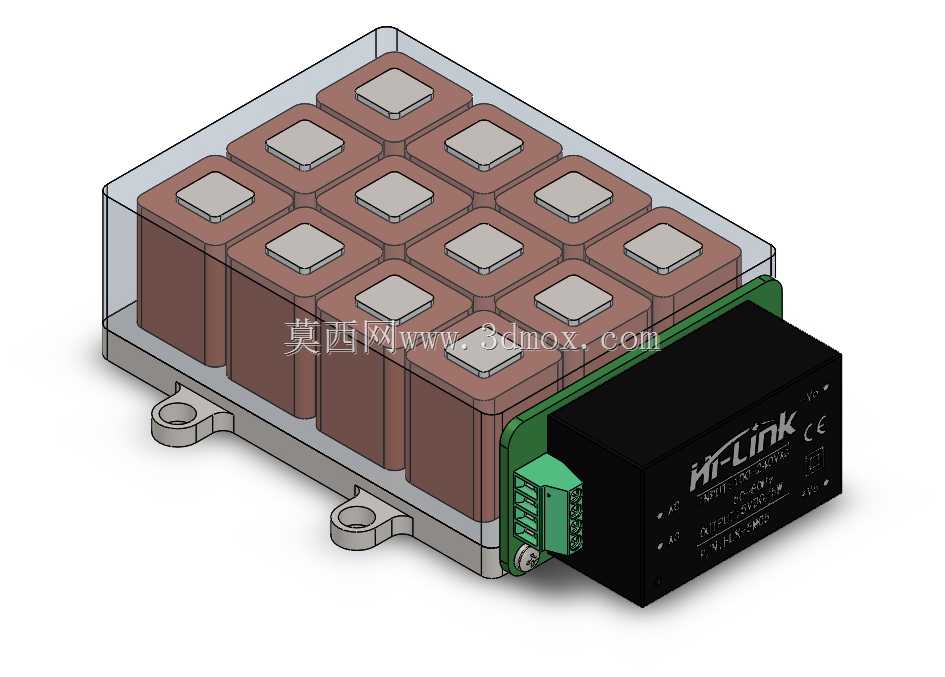

　　在小型自动化工位的工件夹持场景里，这类紧凑型电磁吸附组件的应用占比正在逐年提升，尤其是在桌面级分拣、精密小件搬运、小型工装定位的工位上，相比传统气动夹爪，它没有复杂的气路布局，也不会出现夹爪磨损导致的夹持力衰减问题，通电即可产生稳定吸附力，断电后剩磁极小，能快速释放工件，适配薄型导磁工件的快速取放需求。从结构设计的角度来看，这款电磁卡盘采用了阵列式线圈布局，十二组方形线圈整齐排布在基座上，线圈外部包覆环氧树脂硬化层，既可以固定线圈位置，避免长期工作中线圈受震动移位，也能起到绝缘、防潮、防磕碰的作用，透明的包覆层还能直观观察内部线圈的状态，日常巡检时不用拆解就能发现线圈是否出现移位、烧蚀的痕迹。

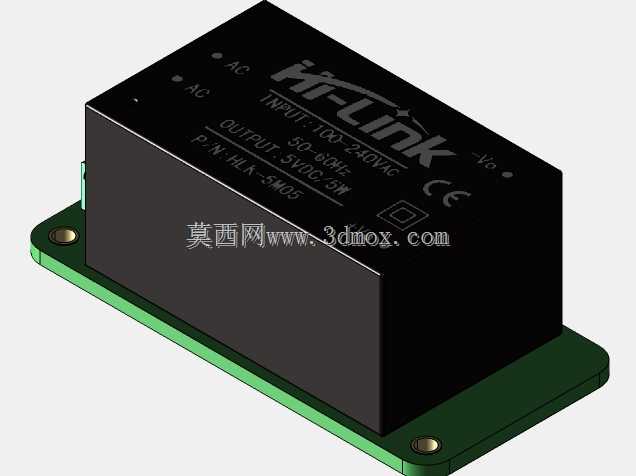

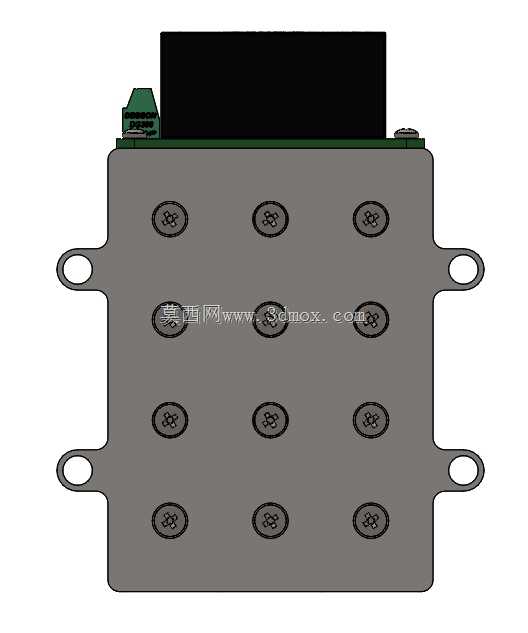

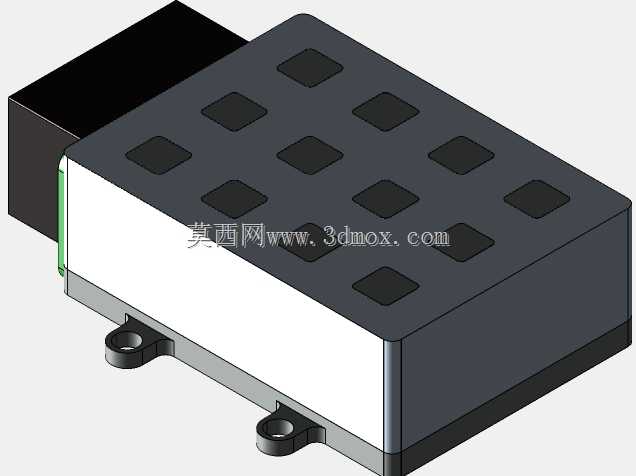

　　线圈阵列的侧边集成了Hi-Link供电模块，直接将工业现场常用的240V交流电转换为线圈工作需要的5V直流电，不需要额外外接独立的电源转换模块，大幅减少了现场布线的复杂度，整个组件可以直接接入工位的交流供电回路就能工作，不需要额外配置直流电源，对于改造现有小型工位来说，能省去不少电气选型和布线的工作量。安装边界上，这款卡盘的整体外形尺寸控制在755025mm，属于非常紧凑的规格，不会占用过多的工位安装空间，基座两端设计了带安装孔的固定耳，适配M5x8规格的安装螺钉，可以直接固定在工装板、机械臂末端或者工作台面上，安装时不需要额外加工复杂的定位槽，只要在安装面打两个对应孔位就能完成固定，安装公差容忍度较高，适合快速换型的柔性生产工位。

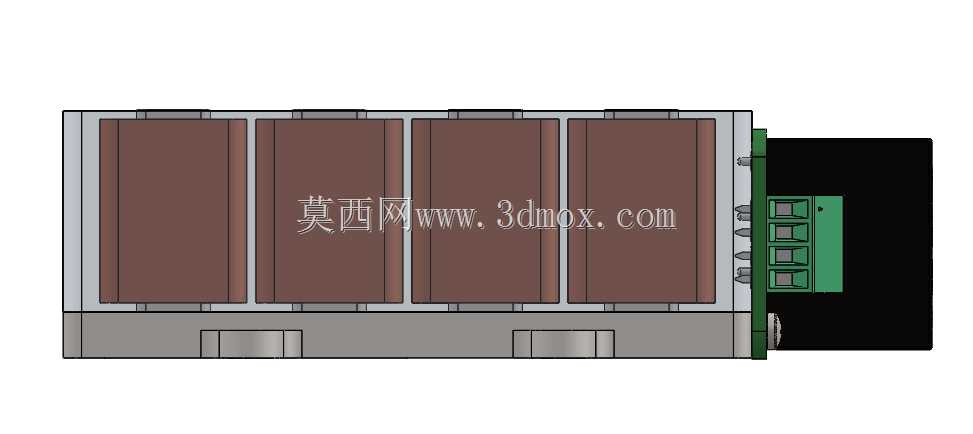

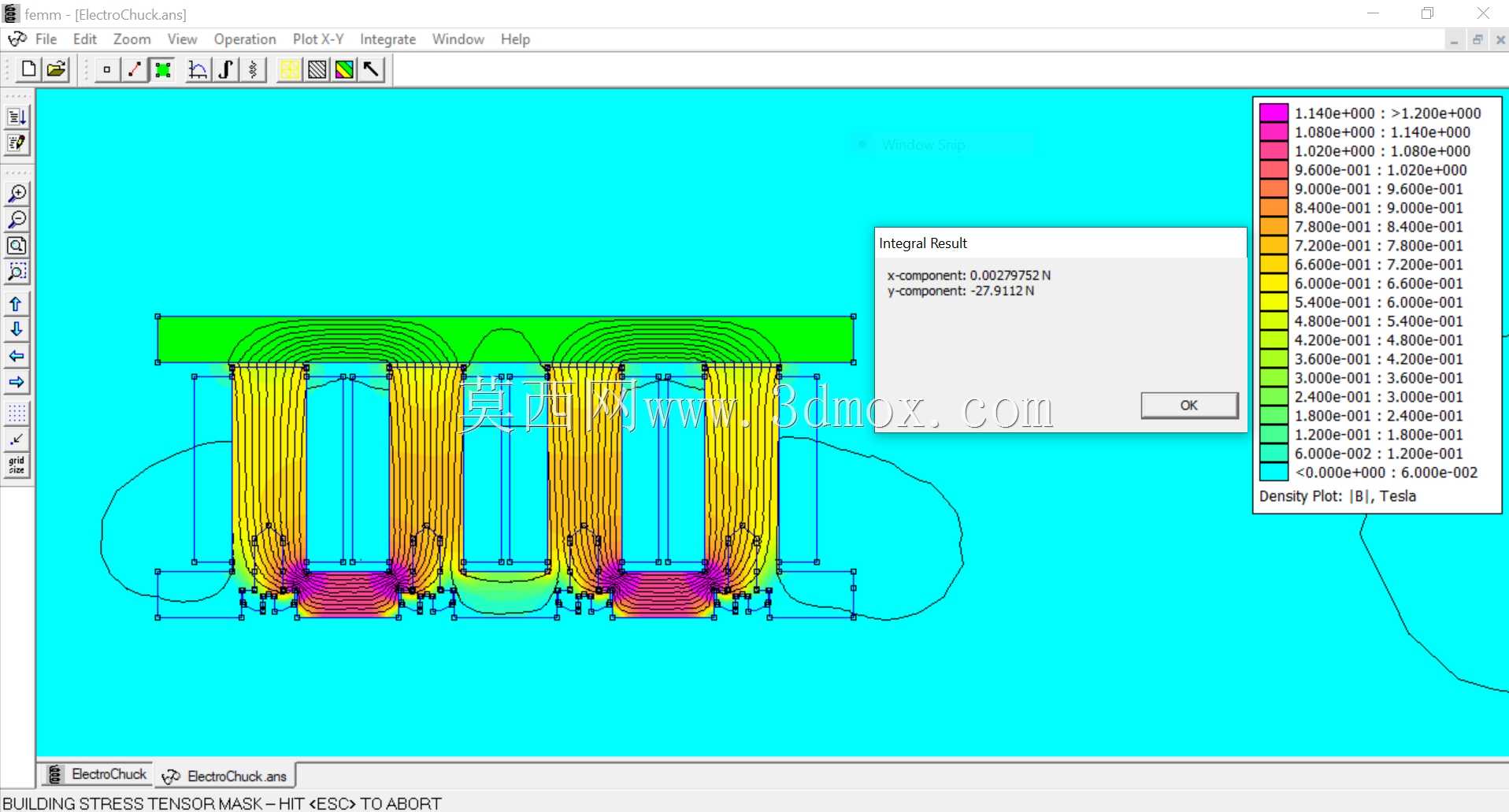

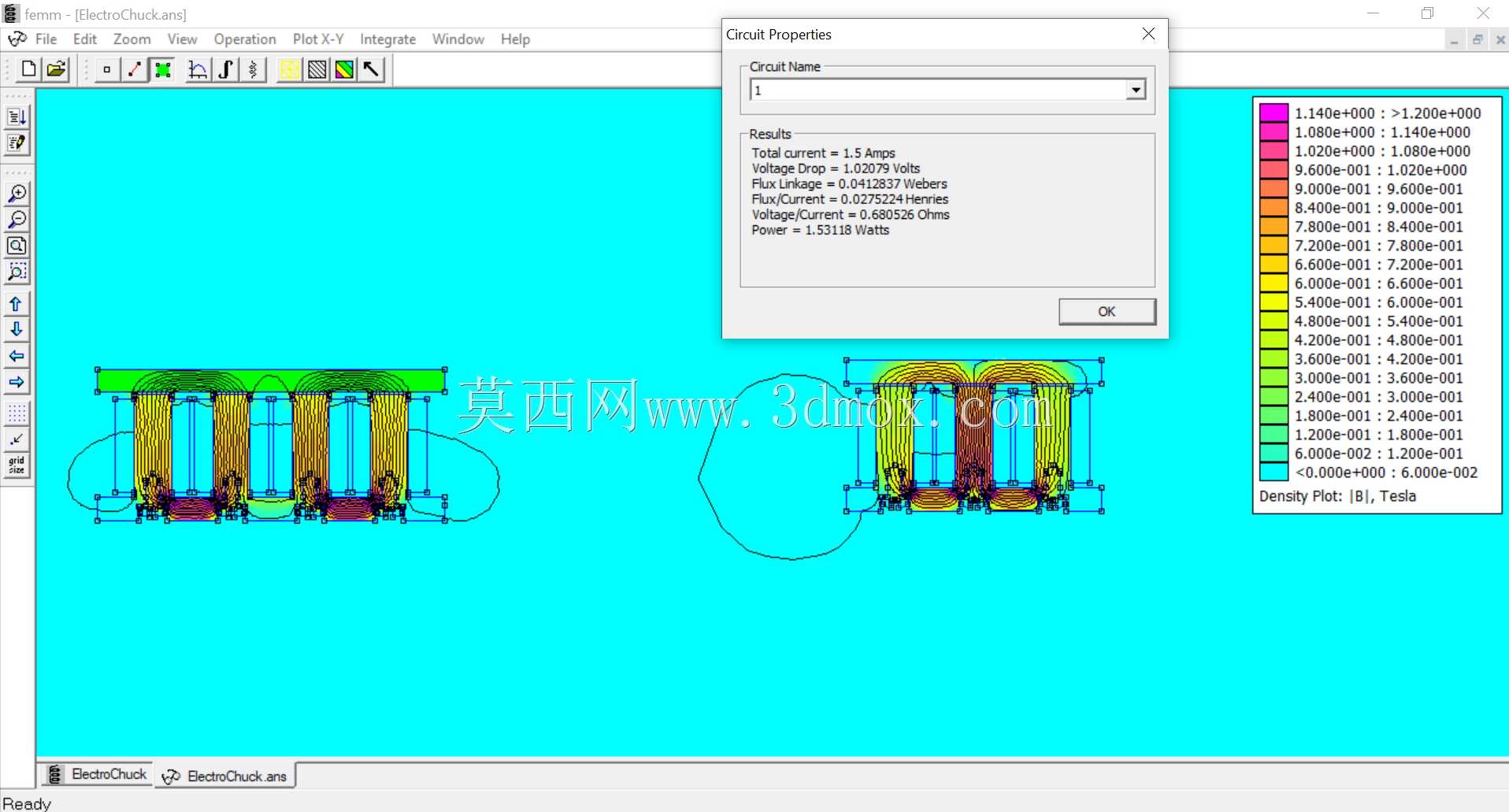

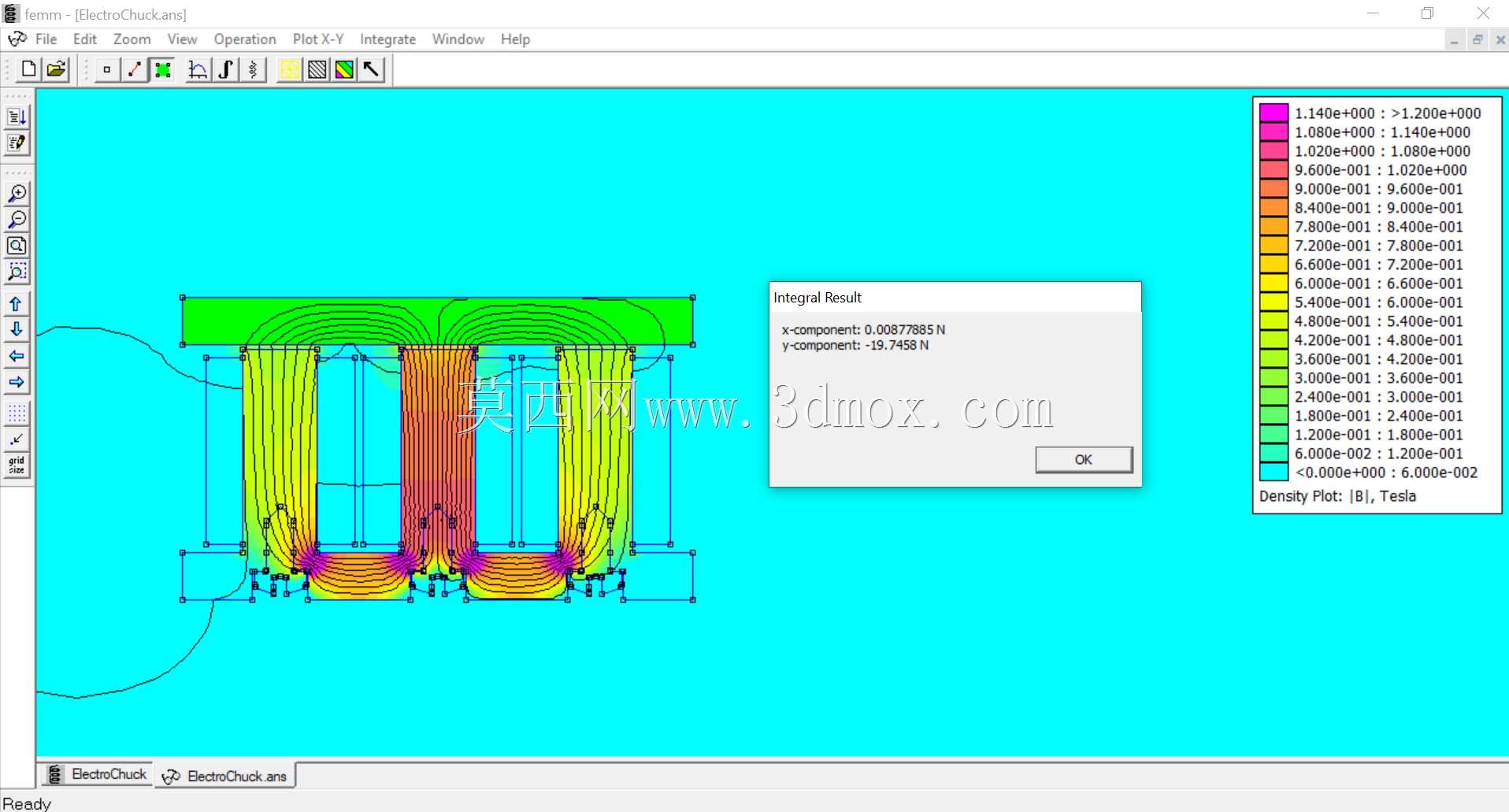

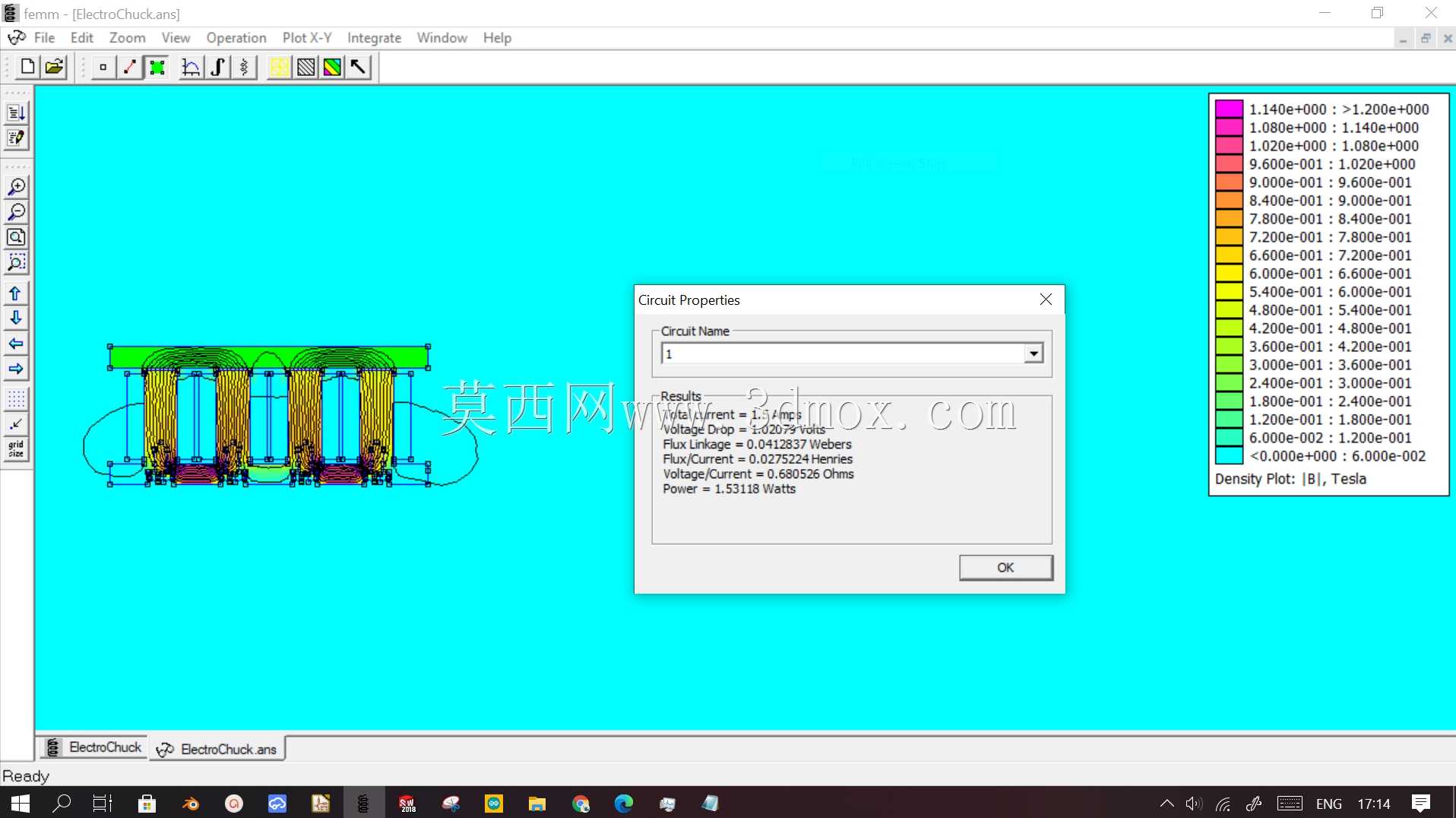

　　性能参数上，这款卡盘的额定工作功率为10W，工作电流2A，最大保持力可以达到74Kgs，这个吸附力对于小型导磁工件的搬运、定位来说完全足够，比如小型冲压件、五金螺丝、薄钢板零件的取放，都能提供稳定的吸附力，不会出现工件滑落的问题。设计过程中，线圈的排布经过了反复调整，阵列式的布局可以让吸附面的磁力分布更均匀，不会出现局部磁力过强或者过弱的问题，吸附薄型工件的时候不会因为磁力不均导致工件变形，也能避免因为局部磁力不足导致工件脱落。供电模块的安装位置做了专门的避让设计，模块突出于线圈阵列的侧边，不会占用吸附面的有效面积，整个吸附面的有效区域可以完全覆盖线圈阵列的范围，最大化利用安装空间。环氧树脂硬化层的厚度经过了优化，

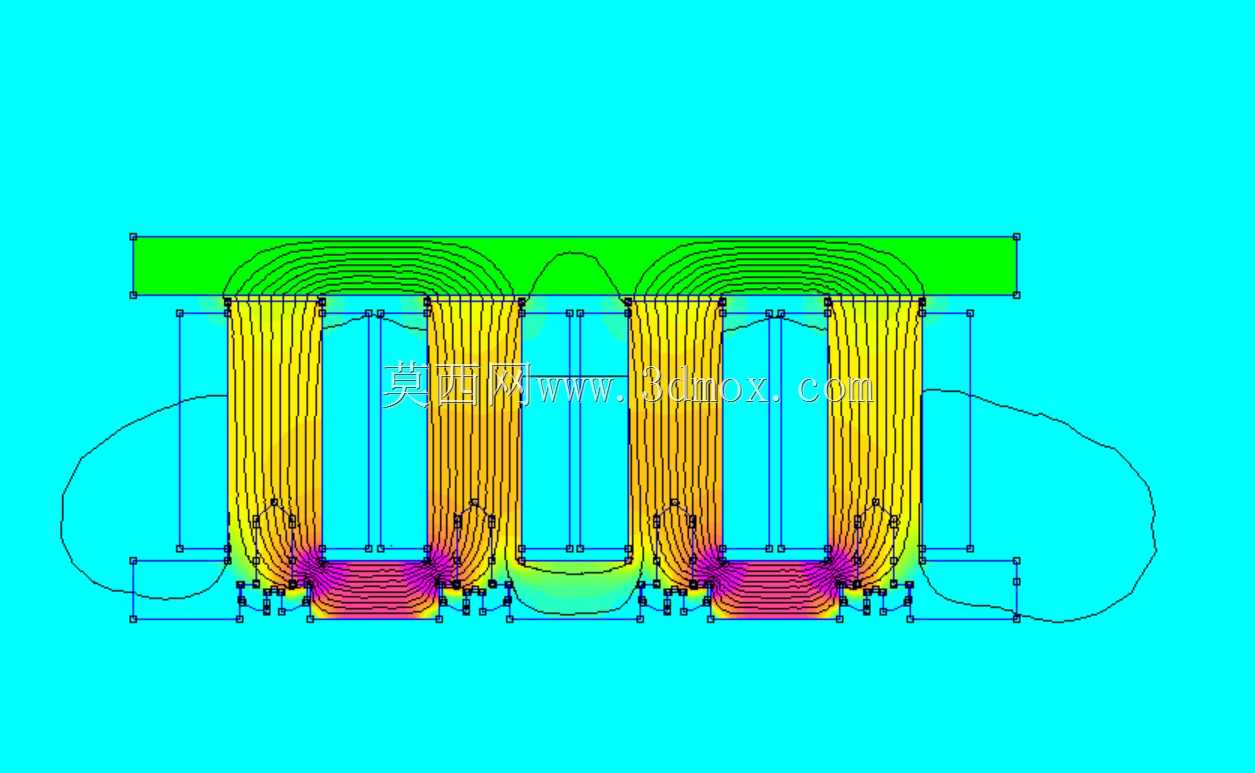

　　既保证了足够的结构强度，不会因为日常磕碰出现破损，也不会因为包覆层过厚导致磁力衰减，保证吸附面的磁力输出达到设计值。基座采用金属材质加工，既可以作为线圈的安装基准，也能起到导磁的作用，让线圈产生的磁力线更多集中在吸附面方向，减少侧向的磁力泄漏，提升吸附效率。在实际选型应用中，这类小型电磁卡盘特别适合空间受限的小型自动化设备，比如桌面型机械手的末端执行器、小型检测工位的工件固定、流水线小件分拣的吸附机构，相比大型电磁吸盘，它的体积小、功耗低，不需要复杂的配套电气元件，安装和维护都更简单。日常维护时，只需要定期清理吸附面的铁屑杂物，检查供电模块的接线是否牢固，不需要做复杂的保养工作，长期使用的稳定性较好。设计时还考虑了不同工况的适配性，整个组件的密封性能可以满足常规工业车间的使用环境，不会因为车间内的少量粉尘、潮气影响正常工作，供电模块自带的稳压电路也能应对一定范围内的电压波动，避免因为现场电压不稳导致线圈吸力波动或者烧毁。从三维建模的角度来看，这个模型完整还原了线圈阵列、环氧树脂包覆层、安装基座、供电模块、接线端子的所有细节，每个部件的装配关系都清晰明确，安装孔位、外形尺寸都和实际设计参数一致，可以直接用于工装设计时的干涉检查、工位布局模拟，也能作为同类电磁吸附组件设计的参考样本，帮助结构设计人员快速完成类似产品的方案迭代，减少重复建模的工作量。
