内燃机用多缸组合式曲轴结构设计

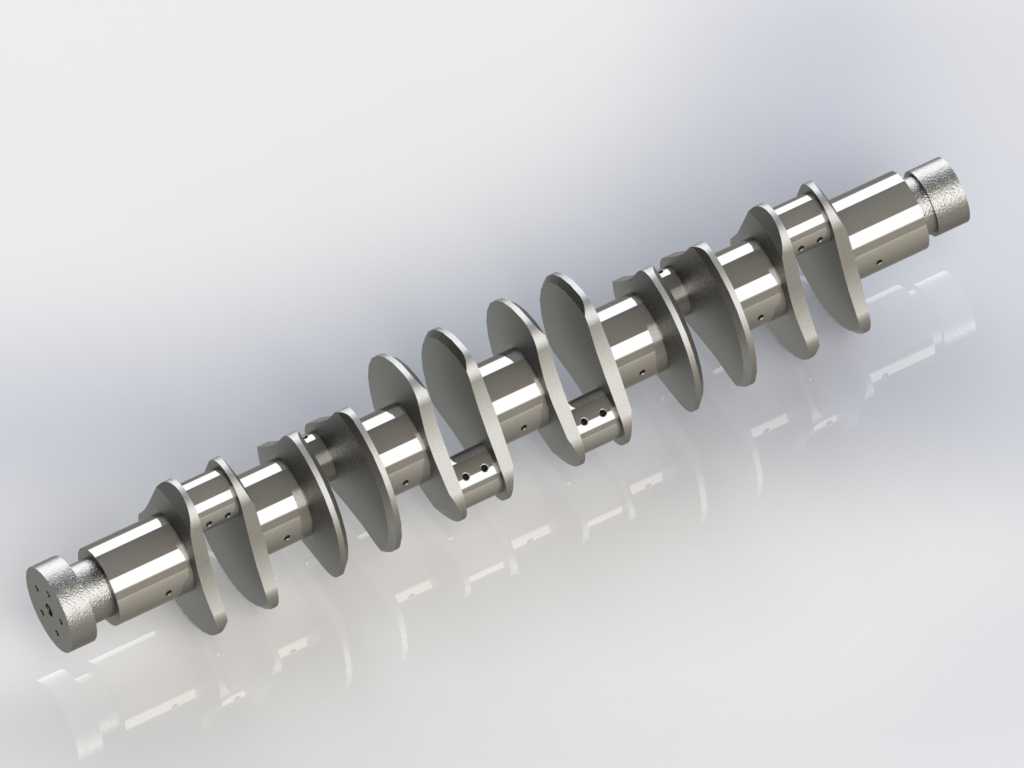

作为内燃机动力转换的核心承载部件，这款曲轴的结构设计完全围绕往复运动到旋转运动的转换逻辑展开，整体采用全支承式多缸曲柄排布，每段曲柄销两侧均设置主轴颈支承结构，可有效平衡多缸机做功时产生的交变弯曲载荷与扭转冲击。从实际装机场景来看，这类曲轴主要适配直列多缸内燃机型，覆盖车用动力、工程机械动力、固定式发电机组动力等多个应用领域，安装时需匹配缸体主轴承座的同轴度公差要求，主轴颈与轴瓦的配合间隙需控制在0.02-0.05mm区间，轴向窜动量预留0.1-0.3mm的热膨胀余量，避免工况下热胀导致的卡滞故障。

设计阶段优先考虑了动平衡性能，每段曲柄臂均做了偏心配重结构，配重块的轮廓与重量经过反复迭代计算，可抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运行时的振动幅值。曲柄销与主轴颈的过渡位置采用大圆角沉切结构，避免应力集中导致的疲劳断裂，这一细节直接决定了曲轴的服役寿命，毕竟内燃机做功冲程中，燃气爆发压力会通过连杆传递到曲柄销表面，瞬时冲击载荷可达数十千牛，圆角处的应力集中系数如果过高，很容易在长期交变载荷下萌生裂纹。

从外形尺寸边界来看，这款曲轴的轴向总长度适配对应缸数的缸体轴向安装空间，各主轴颈的直径统一，方便缸体主轴承孔的同轴加工，曲柄销的直径略小于主轴颈，可降低连杆大头的旋转质量，进一步减小惯性载荷。油道设计采用斜向贯穿式结构，从主轴颈表面通到曲柄销表面，可将主油道的压力润滑油直接输送到连杆轴承摩擦副表面，保证高转速工况下的润滑可靠性，油道孔口均做了倒角去毛刺处理，避免润滑油流动时产生涡流或者杂质卡滞。

实际建模过程中，所有回转面的圆柱度公差、各轴颈的同轴度公差、曲柄销与主轴颈的平行度公差都严格按照内燃机曲轴设计规范设定，配重块的非加工面保留了模锻后的轮廓特征，还原真实零件的工艺细节。安装端的法兰结构预留了飞轮定位销孔与螺栓连接孔，前端轴位置设置了油封轴颈、正时齿轮安装位与启动爪连接螺纹，完全符合实际装机的接口要求，可直接用于内燃机的整机装配仿真、运动学干涉检查以及动力学载荷分析场景，帮助设计人员提前验证曲柄连杆机构的运动轨迹是否存在干涉，校核不同工况下曲轴的变形量与应力分布。
