在桌面级FDM3D打印机的框架搭建过程中,角部连接构件的精度直接决定了整机框架的形位公差,最终影响打印过程中运动轴的垂直度、平行度,以及长时间运行下的结构稳定性。这款三角结构的连接角件,正是针对三立柱式3D打印机的底部角部连接需求设计,区别于常规的直角两通角件,它能够同时实现三个方向的型材对接,适配等边三角排布的框架立柱布局,这类布局常见于大尺寸三角洲结构或者定制化三角框架 Cartesian 结构打印机,相比传统矩形框架,三角布局的抗扭刚度更高,在高速打印启停的惯性冲击下,框架形变更小。

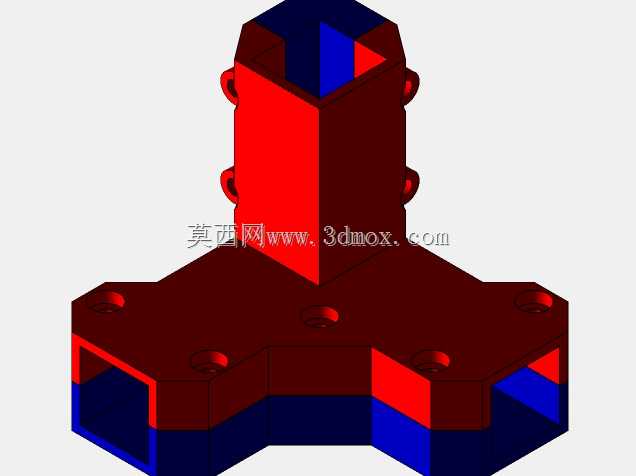

从结构设计逻辑来看,该构件采用一体化注塑或机加工成型的主体结构,中心立柱段为三面带定位凸耳的柱状结构,三个凸耳分别对应三根垂直型材的安装位,凸耳上预留的沉头孔位可以直接适配标准M3或M5内六角螺丝,安装时不需要额外加工定位孔,直接将型材端面抵接在凸耳定位面上即可完成预定位,避免人工组装时出现的角度偏差。底部的三角法兰盘为三向延伸结构,每个延伸臂上都设置了两个安装孔位,分别对应水平方向三根型材的端面连接,法兰盘边缘做了45度倒角处理,既可以去除加工毛刺避免安装时割手,也能在型材套入时起到导向作用,降低组装难度。
在安装边界的设计上,中心立柱的外径尺寸适配市面上主流的2020、2040铝型材的内接槽宽,立柱段的有效插入深度为35mm,能够保证与垂直型材的接触面积足够大,避免长期受力出现连接松动。底部法兰盘的单边延伸长度为42mm,每个臂上的安装孔中心距为20mm,完全匹配标准铝型材的中心孔距,不需要对型材进行二次打孔加工,直接使用型材自带的安装槽即可完成固定。构件内部做了局部掏空处理,在不降低整体结构强度的前提下,有效减少了材料用量,降低构件自身重量,避免给框架带来额外的负载,掏空区域的壁厚均匀控制在2.5mm,既满足注塑成型的工艺要求,也能保证受力时不会出现应力集中导致的开裂问题。
实际应用场景中,这类三角连接角件不仅可以用于3D打印机的底部角部连接,也可以根据框架搭建需求用在顶部横梁的三角对接位置,配合对应的张紧结构安装同步轮、导轨等运动部件。构件表面的红蓝分色区域是设计时做的安装方向标识,红色面对应X轴方向、蓝色面对应Y轴和Z轴方向,组装时可以通过颜色快速识别安装方向,降低装反的概率,减少组装返工率。在受力特性上,该构件的三角结构本身具备力学稳定性,三个方向的连接臂受力时可以相互抵消部分弯矩,相比直角连接件在单方向受力时容易出现的应力集中问题,三角结构的载荷分布更均匀,在打印机长时间运行产生的持续振动下,连接位置的螺丝不容易出现松动,能够长期保持框架的装配精度,减少后期设备维护校准的频率。
从建模细节来看,所有安装孔位都做了沉头处理,螺丝安装后表面不会突出,避免干涉其他部件的运动,所有棱边都做了R1的圆角过渡,没有尖锐的直角,既符合机械设计的安全规范,也能减少应力集中点,提升构件的抗疲劳强度。中心立柱顶部的开槽结构是为了适配顶部的走线固定座,安装时可以将线材从开槽位置穿过,规整框架内部的走线,避免线材杂乱干涉运动部件的运行。底部法兰盘的三个内凹缺口是为了避让型材安装时的角码连接件,当需要额外加装角码提升连接强度时,缺口位置可以刚好容纳角码的突出部分,不需要额外打磨修改构件,兼容多种组装方案。
