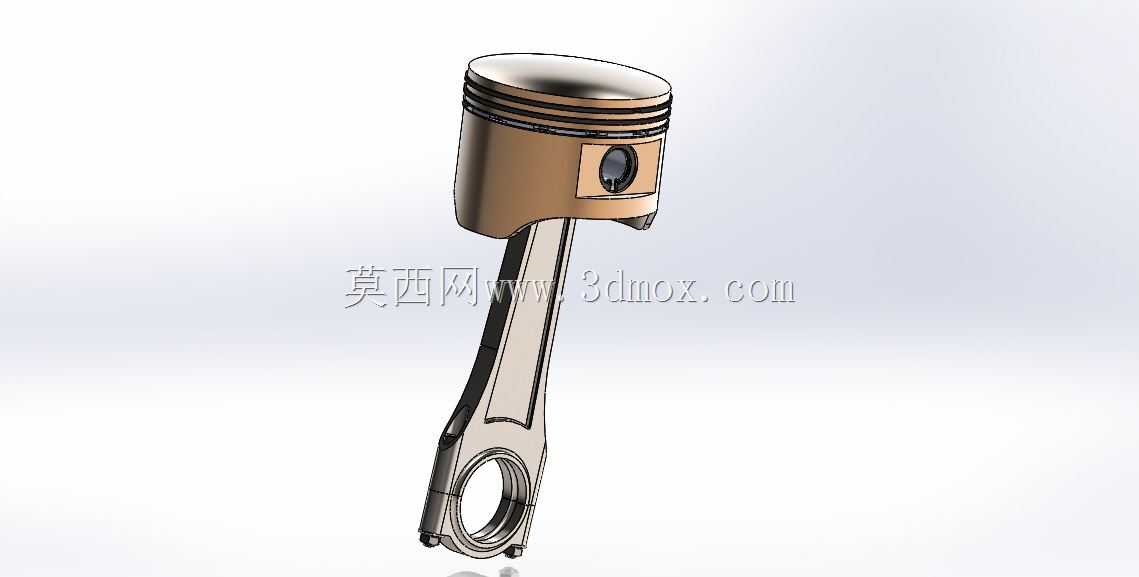

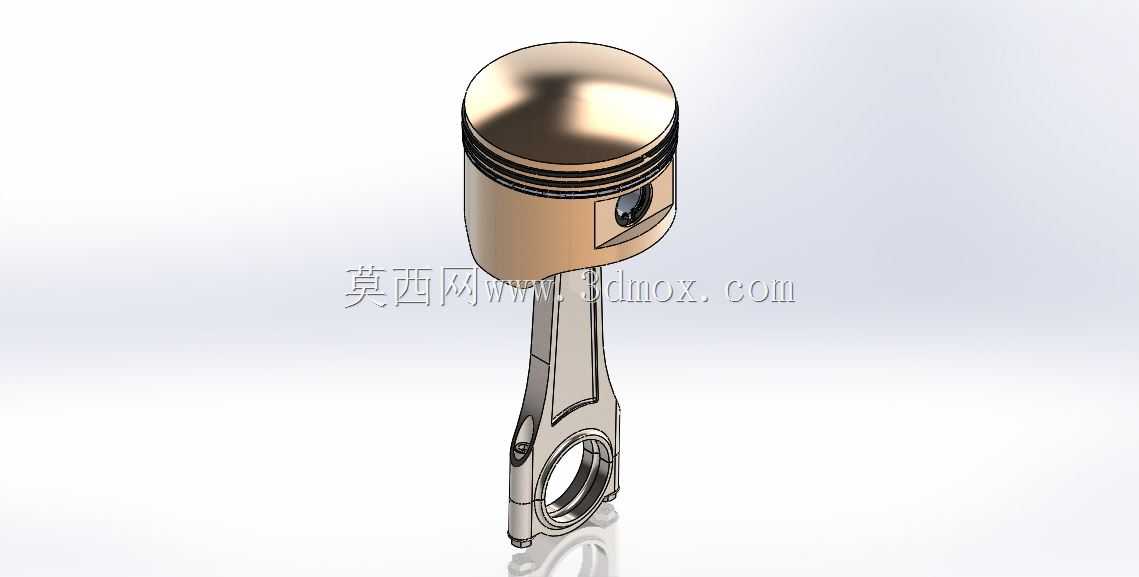

往复式动力设备活塞连杆组合结构

这套活塞连杆组合结构，是往复式动力、流体输送类设备里的核心运动部件，日常做结构设计时，这类部件的匹配度直接决定整套设备的运行寿命与动力传递效率。先从实际应用场景说，它既可以适配小排量单缸内燃机的动力输出端，也能经过尺寸缩放后匹配往复式计量泵、中低压气体压缩机的缸内运动单元，甚至在小型液压作动筒的改型设计里，也能参考这套结构的受力逻辑做适配调整。

从功能特性来看，活塞头部的环槽结构是核心密封区域，三道环槽的宽度、深度公差需要严格匹配对应规格的活塞环，工作时气环负责阻隔缸内高压介质向曲轴腔泄漏，油环则负责刮除缸壁多余的润滑介质，避免介质串腔引发的动力损耗或者润滑失效。活塞销座的位置做了局部加厚处理，是因为活塞销传递的交变冲击力会集中在这个区域，建模时特意做了圆弧过渡来分散应力，避免长期往复运动下出现疲劳裂纹。连杆部分采用了工字型截面设计，这种截面在保证整体抗弯、抗扭强度的前提下，能最大程度降低运动件的自重，减少曲轴旋转时的往复惯性力，对于高转速工况的设备来说，每减少10g的运动件重量，都能明显降低整机的振动水平。

设计思路上，这套结构没有采用复杂的异形结构，所有配合面都遵循现有机械加工的工艺边界：活塞外圆的椭圆度设计是为了匹配热态下的膨胀量，冷态装配时活塞裙部的微椭圆形态，能在工作温度升高后膨胀为正圆，保证和缸壁的配合间隙均匀，避免拉缸故障。连杆大小头的衬套安装位都预留了合理的过盈量，小头通过活塞销和活塞连接，大头则做了分体式设计，方便和曲轴的连杆轴颈装配，连杆螺栓的安装孔位置做了沉头处理，避免螺栓突出后和曲轴平衡块发生运动干涉。

关于安装边界，这套结构的轴向总长度需要匹配对应缸体的曲轴中心到缸盖底面的距离，活塞在上止点时，活塞顶面和缸盖之间的压缩余隙需要控制在0.8-1.2mm区间，余隙过大会降低压缩比影响动力输出，余隙过小则可能在热态下出现活塞撞气门或者撞缸盖的故障。活塞的外径尺寸需要和缸套内径保持合理的配合间隙，一般铝合金活塞的配合间隙取缸径的千分之0.6到千分之一，既能保证热态下不卡滞，也能减少冷启动时的敲缸异响。连杆大头的剖分面采用了平切口设计，加工难度低，定位可靠性好，适合中小功率的设备使用，装配时连杆螺栓的预紧力需要严格按照工艺要求施加，预紧力不足会导致连杆大头松旷引发轴瓦磨损，预紧力过大则可能导致螺栓塑性变形甚至断裂。

实际做选型匹配时，还要注意活塞的材质适配，内燃机用的活塞一般采用共晶铝硅合金，重量轻导热性好，而高压压缩机用的活塞则会采用铸铁或者钢制结构，承受更高的介质压力。这套结构的运动轨迹是严格的直线往复加旋转的复合运动，建模时所有运动副的间隙都要预留合理的公差带，避免三维装配时出现静态干涉，也能为后续的运动仿真提供准确的模型基础，做运动学分析时，可以直接在这套模型上加载气体压力、惯性力等载荷，计算连杆、活塞销的受力分布，为后续的强度校核提供依据。
