纺织工序用无芯络筒作业设备结构

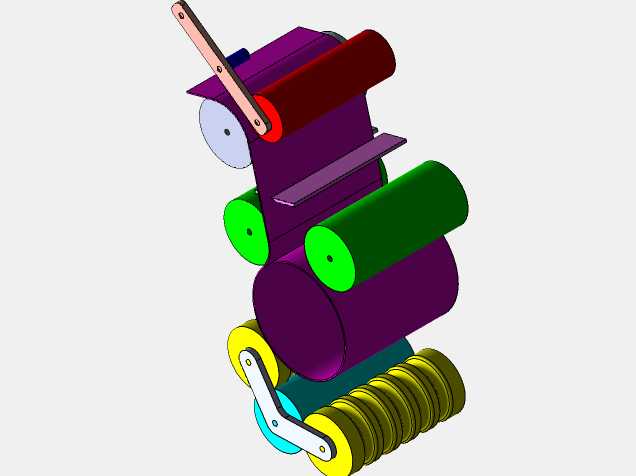

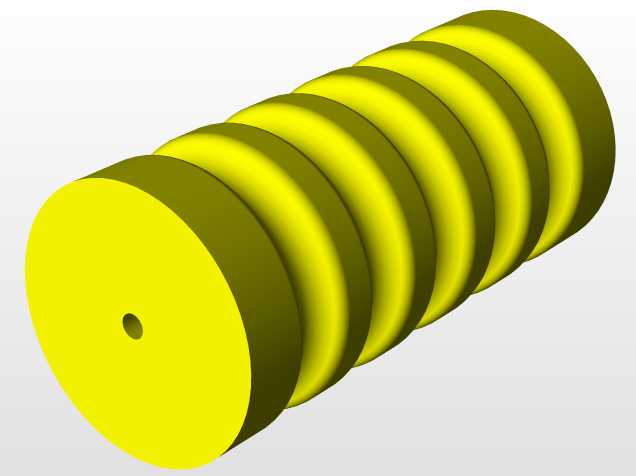

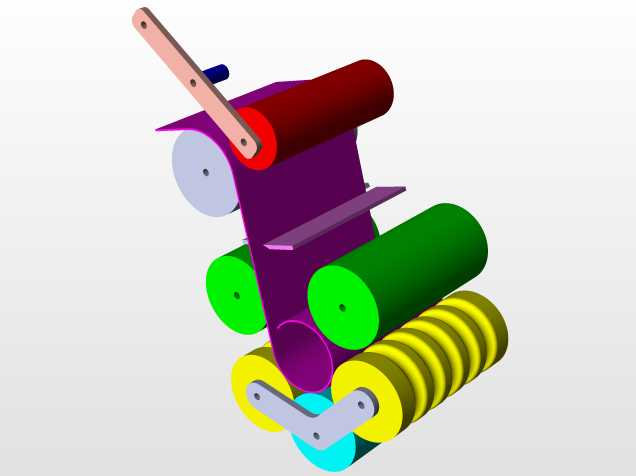

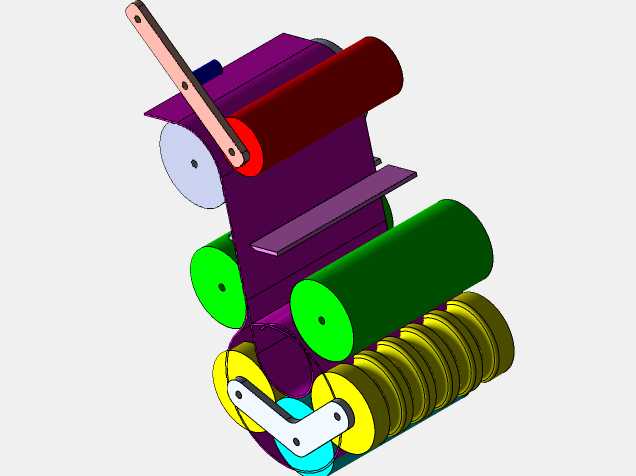

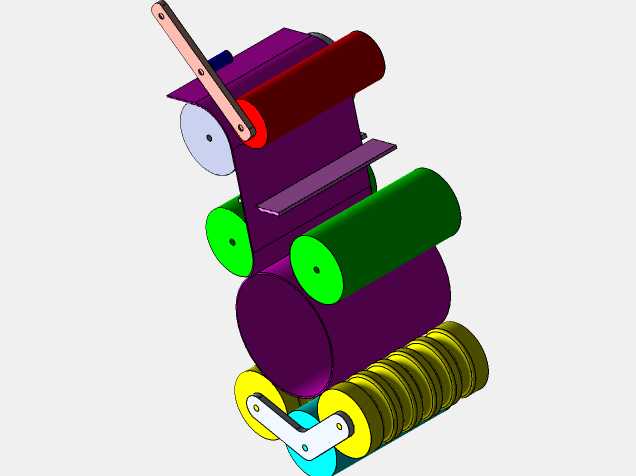

这款无芯络筒设备主要面向纺织生产前道的纱线整理工序，在棉纺、化纤纺、混纺纱线的加工生产线中，承担将管纱、绞纱重新卷绕成无芯筒子的作业任务，适配下游织造、针织、染色等工序对纱线卷装形态的要求，去除原纱线表面的疵点、杂质，同时调整纱线张力均匀度，避免后续加工过程中出现断纱、张力不均导致的布面瑕疵。从结构设计逻辑来看，设备整体采用立式排布的辊组布局，上方的斜向摆臂为张力调节与导纱部件，摆臂端部的导纱轮可随纱线卷绕直径变化自适应调整摆角，保证卷绕过程中纱线的导纱动程稳定，避免出现卷装边缘凸肩、塌边等成型缺陷。中部的多组彩色包覆辊为卷绕驱动与压紧组件，其中大直径绿色辊为主动摩擦辊，依靠表面摩擦力带动筒子转动，无需额外的筒子芯轴夹持，适配无芯卷绕的作业需求，辊面采用耐磨防滑材质，可避免卷绕过程中出现辊面打滑导致的卷绕密度不均问题；紫色主体为设备的安装基座，所有辊组、摆臂、传动组件均集成安装在基座立面上，基座侧面预留的安装平面可直接固定在生产线的设备机架上，安装时需保证主动辊的水平度偏差不超过0.1mm/m，避免卷绕过程中筒子出现轴向窜动。下方的黄色槽筒组为防叠卷绕组件，槽筒表面的螺旋导槽可带动纱线做往复导纱运动，配合主动辊的转动速度匹配，实现卷绕过程中的防叠效果，避免纱线在筒子表面出现重叠条纹，保证后续退绕时纱线可顺畅引出，不会出现脱圈、卡断问题。设备的安装边界需预留左右两侧各300mm的操作维护空间，用于更换辊组、调整导纱参数，前方预留400mm的操作空间用于上下筒料、清理纱线毛絮，整体结构紧凑，可多台并排排布组成络筒机组，适配中小批量纺织加工厂的纱线整理产能需求，设计过程中充分考虑了无芯卷绕的特殊需求，取消了传统络筒机的芯轴夹持机构，依靠摩擦辊与槽筒的配合实现筒子的稳定卷绕，同时简化了设备的传动结构，降低日常维护的复杂度，各辊组的轴承安装位均设计了可拆卸端盖，方便日常加注润滑脂、更换磨损轴承，导纱摆臂的铰接点采用耐磨衬套，可长期承受往复摆动的磨损，延长设备的无故障运行时长。
