卧式燃油燃气承压热水锅炉结构设计

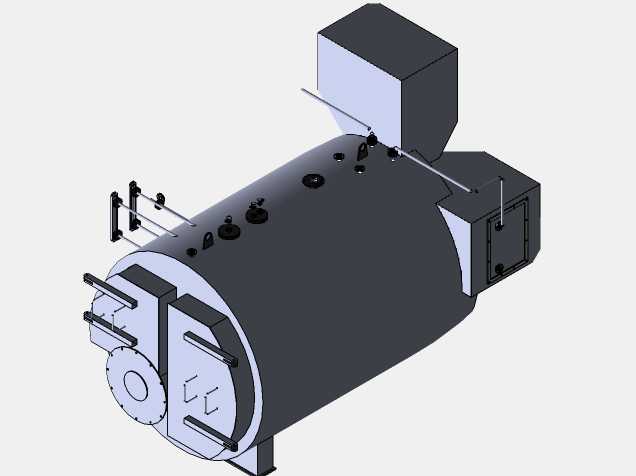

这款卧式承压热水锅炉的三维结构设计，主要面向商用集中供热、小型工业生产工艺供热场景，可适配写字楼、厂区宿舍、中小型生产车间的冬季采暖与恒温热水供应需求，也可对接食品加工、印染等行业的低压热水工艺管线。从结构布局来看，整体采用卧式三回程湿背式结构思路，主罐体为承压圆筒设计，前端开设检修人孔与烟箱门，炉胆布置在罐体下部中心位置，高温烟气从炉胆流向后烟室后，折返进入第二回程烟管到达前烟箱，再折向第三回程烟管流向尾部排烟口，多回程的流道设计能充分拉长烟气换热路径，降低排烟温度，提升整体热交换效率。罐体顶部预留了安全阀接口、压力表接口、排气阀接口以及温度传感器安装位，侧面布置了进出水法兰接口，接口位置的排布充分考虑了现场管线对接的操作空间，避免安装时出现管线干涉的问题。前端烟箱门采用快开式压紧结构，搭配铰链与锁紧螺栓，日常检修清灰时无需完全拆卸门板，单人即可完成开合操作，降低后期运维的操作难度。罐体顶部的方形箱体为燃烧机安装基座，基座的安装平面做了加厚处理，同时预留了燃烧机接线与燃气管路的穿入空间，基座与罐体之间采用圆弧过渡焊接结构，减少应力集中的风险，适配不同功率的一体式燃烧器安装。尾部侧面的方形腔体为后烟箱清灰口，对应第三回程烟管的末端位置，可定期打开清理烟管内积灰，保证换热效率稳定。设计过程中对罐体的安装边界做了充分考量，底部预留了鞍式支座的安装定位面，支座间距根据罐体长度做了载荷分布计算，避免罐体承压后出现局部变形，同时整体外形的长宽高比例适配常规锅炉房的门洞尺寸，设备进场时无需额外拆解即可完成就位。罐体侧面布置的水位计、排污阀接口位置，都预留了足够的操作空间，方便日常巡检时观察水位、定期排污操作。所有外部接管的法兰规格都统一采用行业通用标准，现场安装时可直接对接标准管线，无需额外加工转换接头。从结构细节来看，烟管与管板的连接采用胀接加焊接的工艺结构设计，减少长期运行后出现渗漏的概率，炉胆与端盖的连接采用扳边对接结构，降低应力集中带来的疲劳损伤风险。
