工业立式电子检重秤高精度称重设备

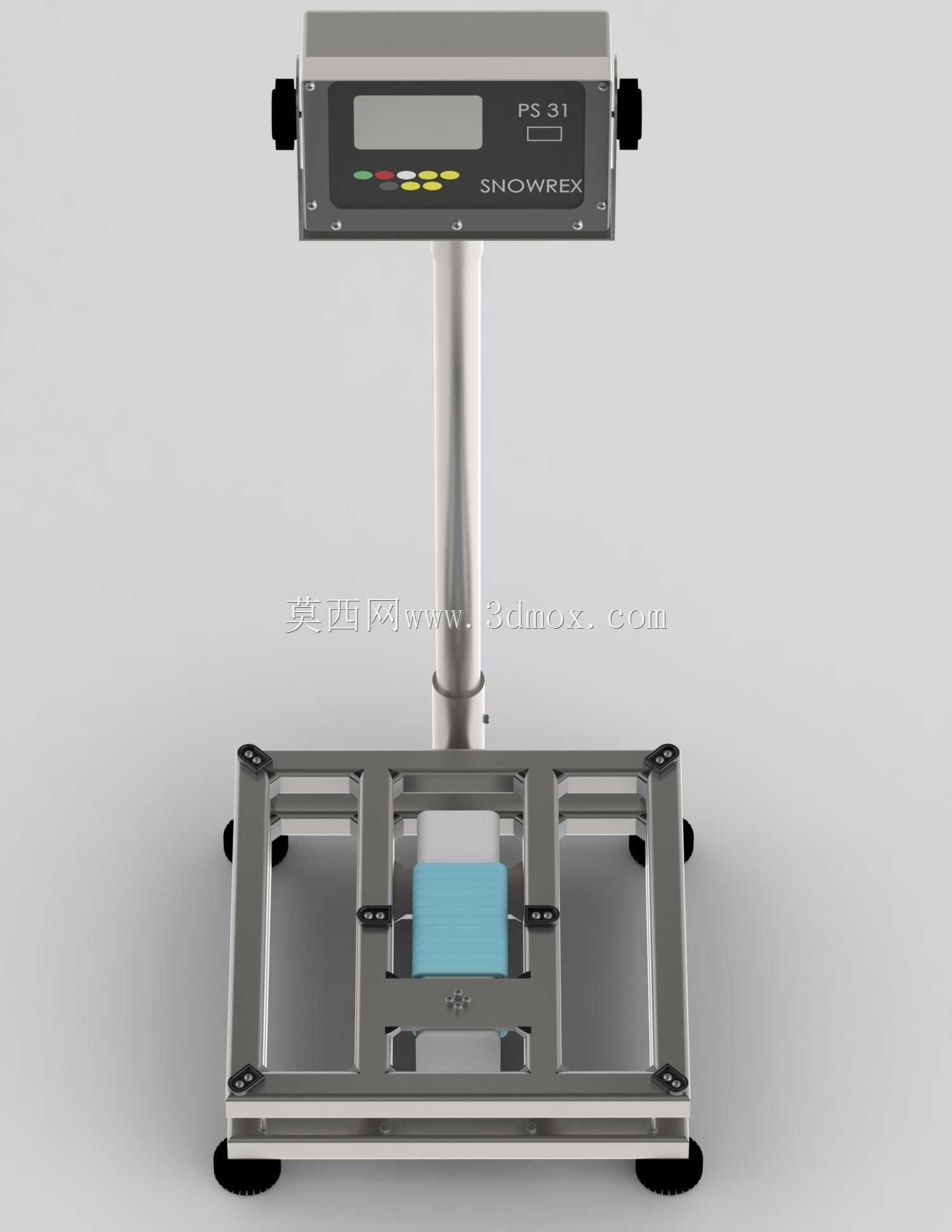

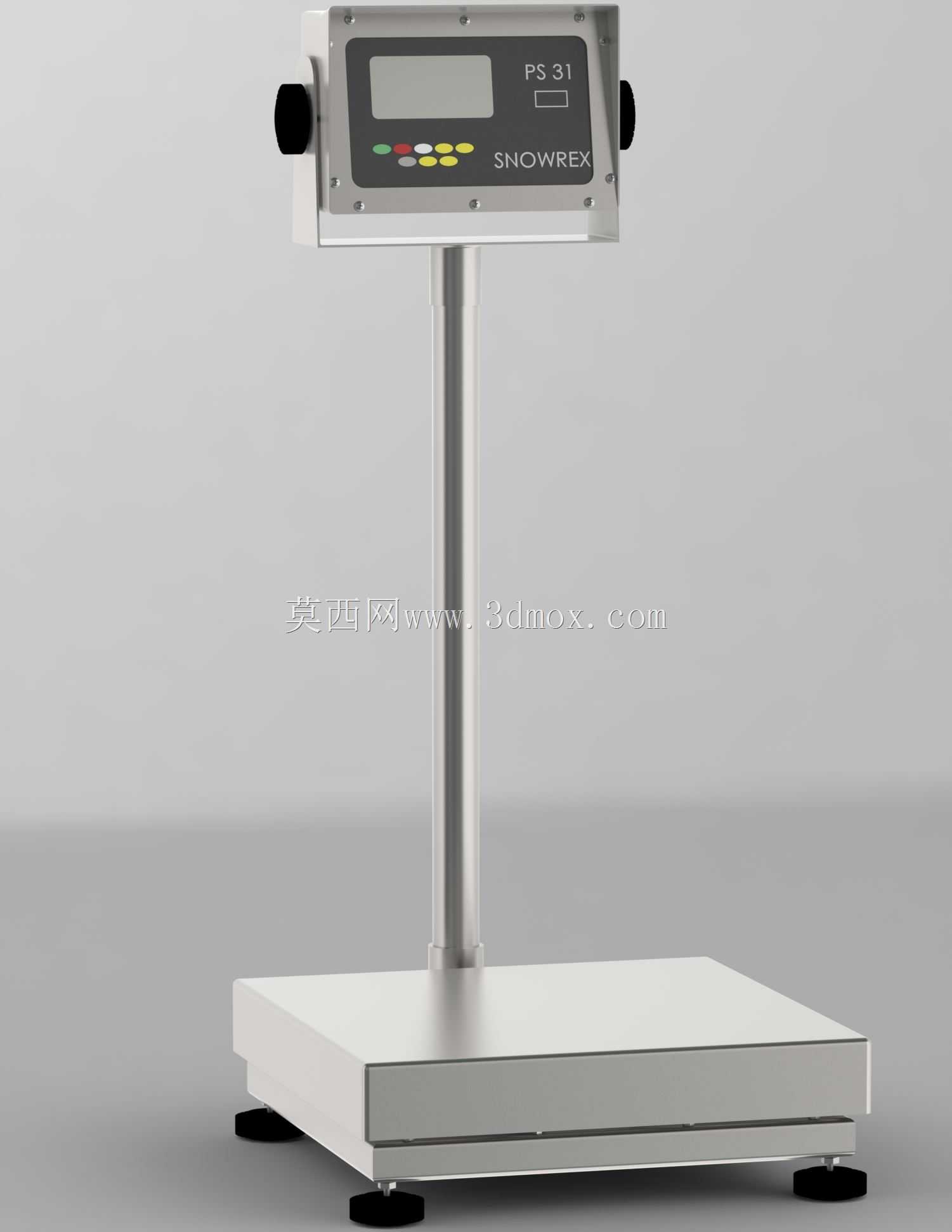

这款立式检重设备的三维建模完全还原了工业现场常用的落地式电子检重秤结构，从实际产线应用的角度出发，完整复现了设备各部件的装配关系与尺寸边界。在仓储物流、食品加工、五金零部件生产、日化包装等场景中，这类检重秤是工位末端重量核验、货品出入库称重、小批量产品分装检重的核心计量器具，可直接放置在平整硬化的车间地面使用，底部四个可调支脚能够适配地面存在的微小高度差，保证称重台面始终处于水平状态，避免因安装倾斜带来的计量误差。

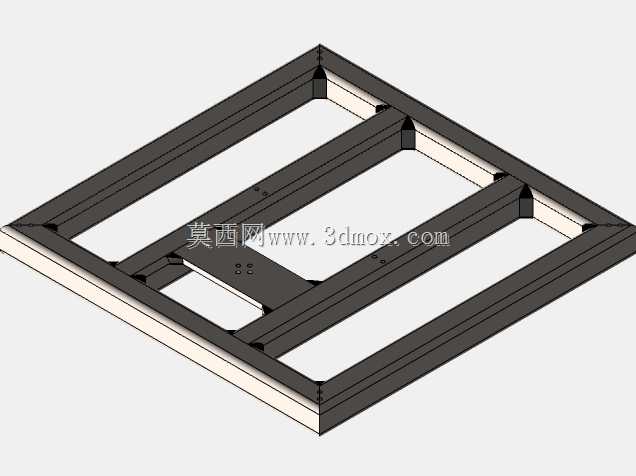

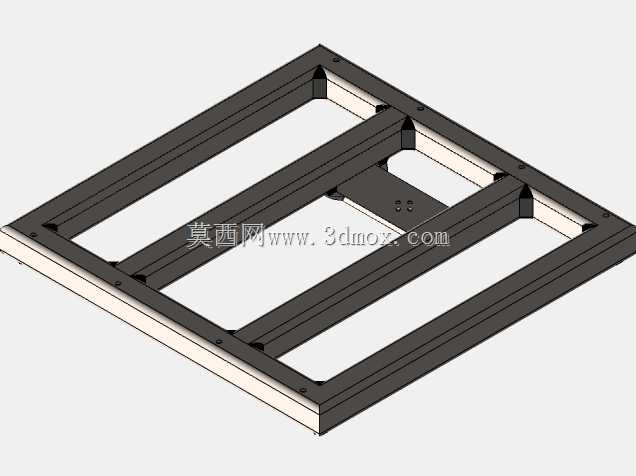

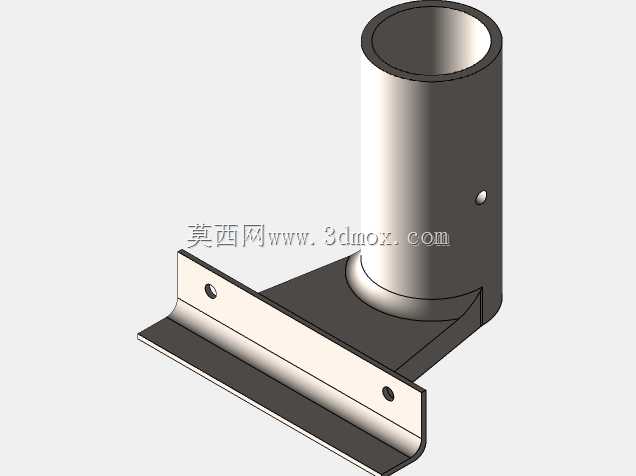

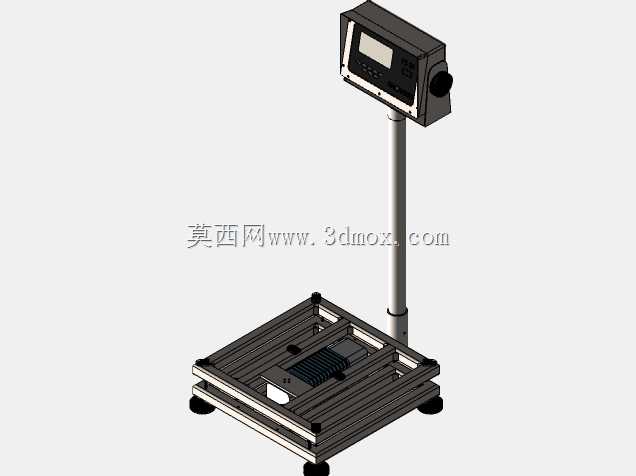

建模过程中优先还原了设备的功能分区逻辑：下方的方形称重台面采用加厚不锈钢板材折弯焊接结构，台面边缘做了圆弧过渡处理，既避免尖锐边角划伤操作人员，也能防止称重过程中货品磕碰掉漆，台面内部预留了称重传感器的安装腔体，四个角点的传感器安装位与支脚位置同轴对齐，保证载荷能够垂直传递到传感器上，减少偏载带来的测量偏差。中部的支撑立柱采用圆形不锈钢管材设计，立柱与台面、显示表头的连接位置都做了加强筋结构，避免长期使用后出现表头晃动、立柱倾斜的问题，立柱内部预留了走线空间，传感器的信号线缆可以从立柱内部穿行到上方表头，避免线缆外露被货品勾挂、被车间清洁用水喷淋带来的安全隐患。

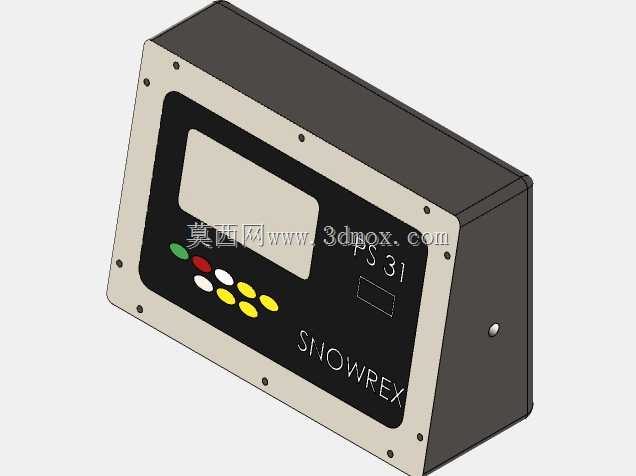

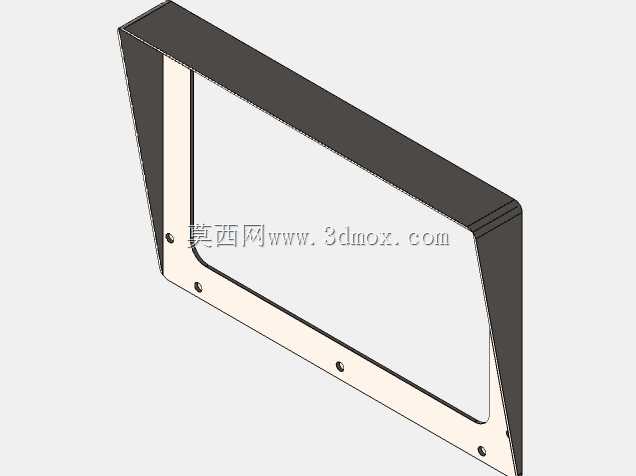

上方的显示控制表头采用倾斜安装角度，操作人员站立在设备前方时无需低头弯腰就能清晰读取屏幕数值，表头面板上集成了功能按键、状态指示灯与显示屏，按键采用凸起式防水设计，适配车间多尘、偶尔有液体飞溅的使用环境，表头两侧的黑色旋钮是角度调节锁止结构，松开后可以根据操作人员的身高、工位的光照角度调整表头的俯仰角度，锁紧后即可固定位置，不会因设备振动出现角度偏移。

从安装边界来看，这款检重秤的台面尺寸适配常规周转箱、单个成品包装的放置需求，不需要额外做地基固定，放置在地面调整好支脚水平即可投入使用，整体占地面积小，可灵活布置在流水线末端、仓储分拣区、包装工位旁，不需要对现有工位布局做大幅改动。建模时各部件的配合间隙都按照实际装配公差设置，比如表头与立柱的连接间隙、台面与底座的活动间隙都符合真实设备的装配要求，可直接用于设备选型展示、工位布局模拟、相关产线的三维方案搭建，也能作为同类计量设备结构设计的参考蓝本，帮助设计人员快速理解立式检重秤的结构组成与载荷传递路径，减少前期方案设计的重复建模工作量。
