户外生物质供热锅炉成套设备结构

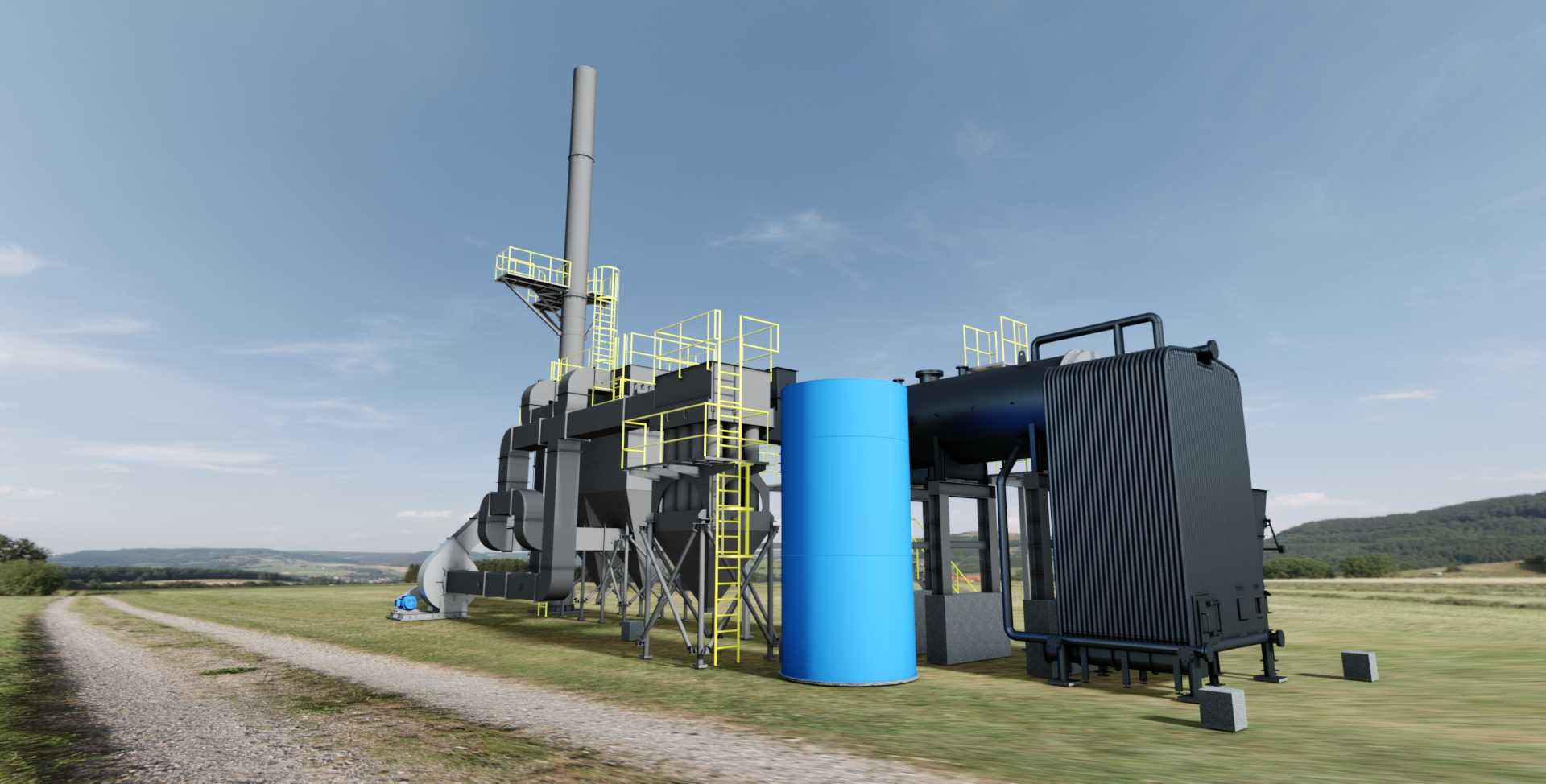

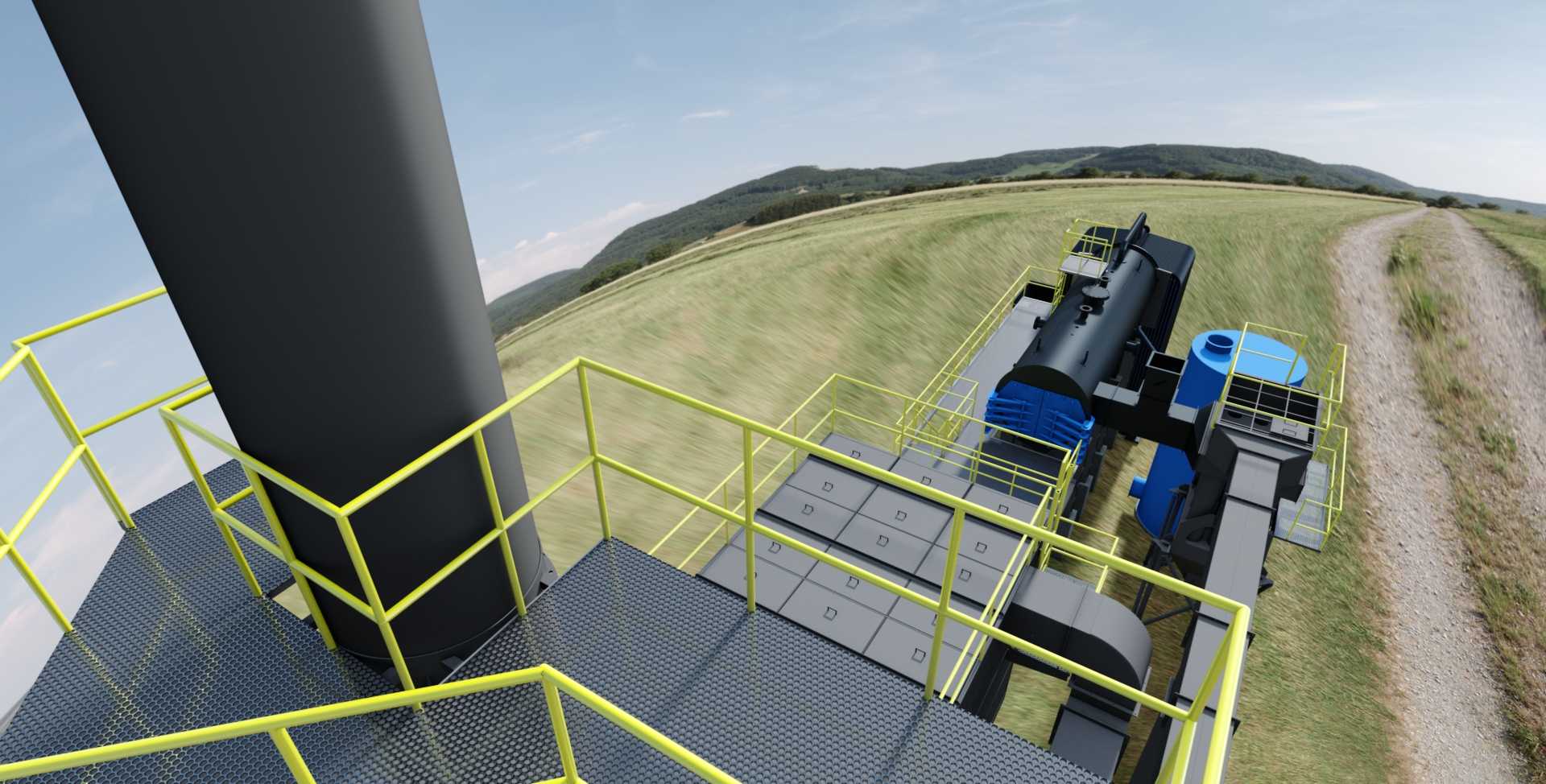

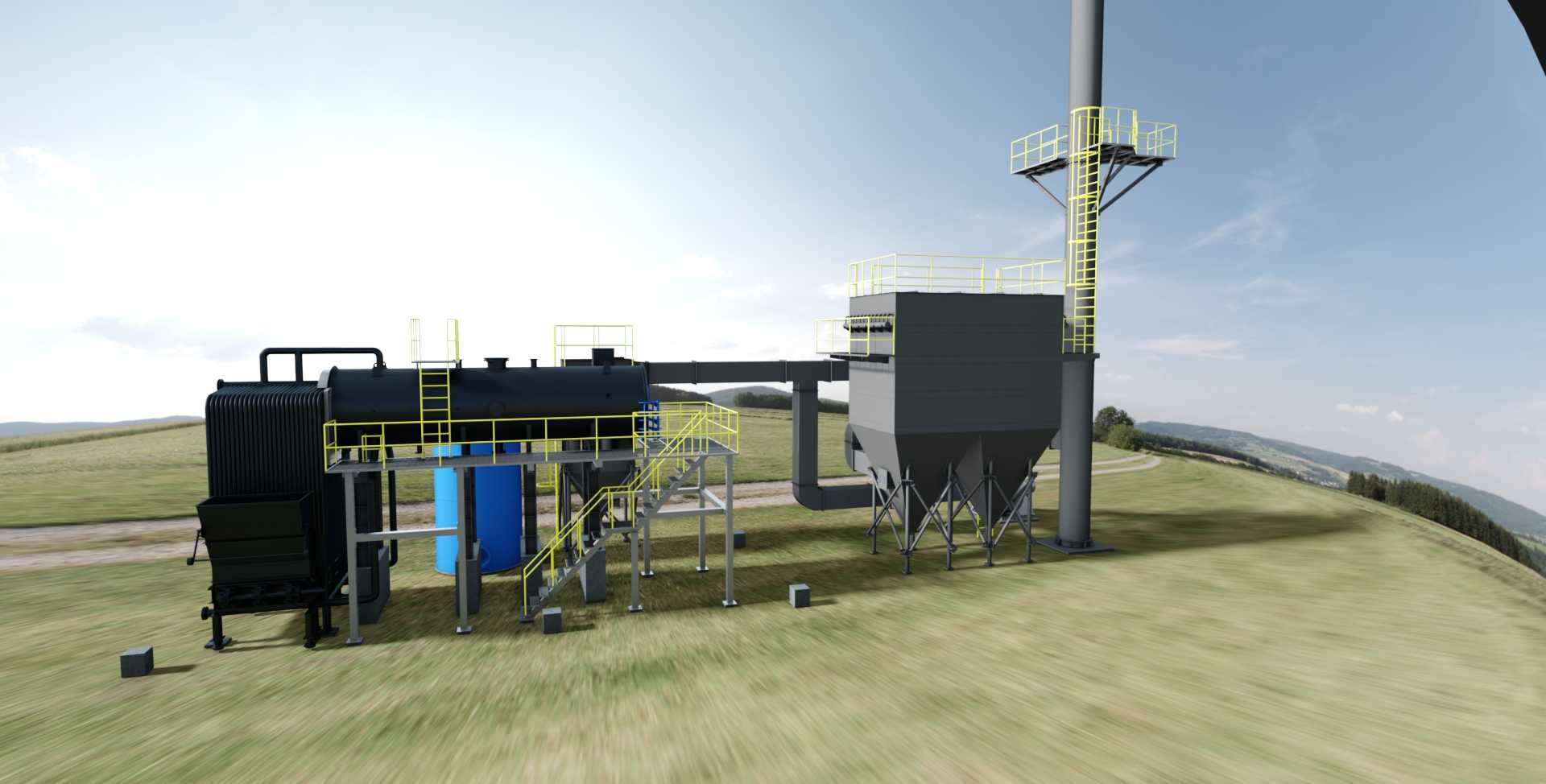

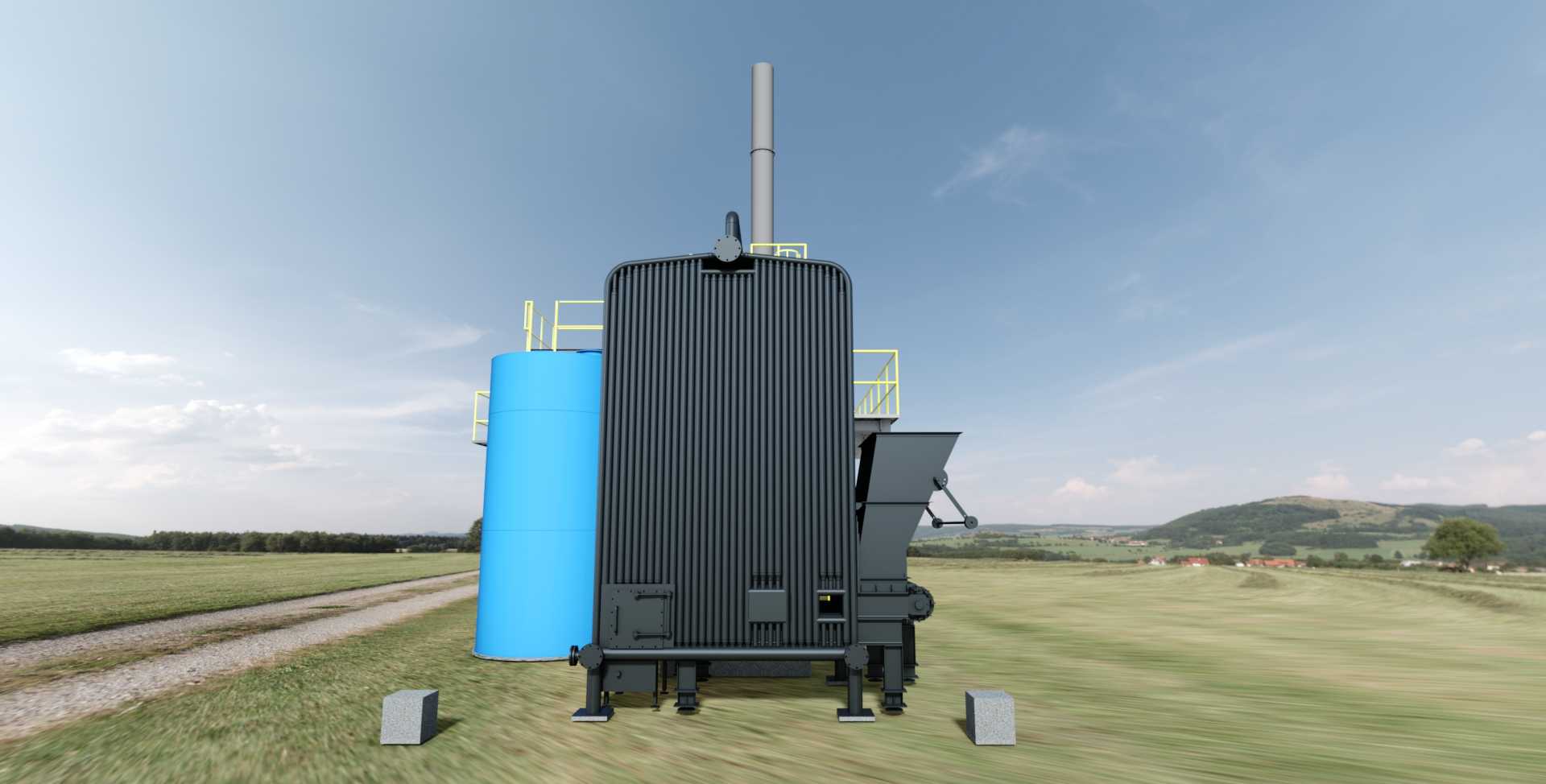

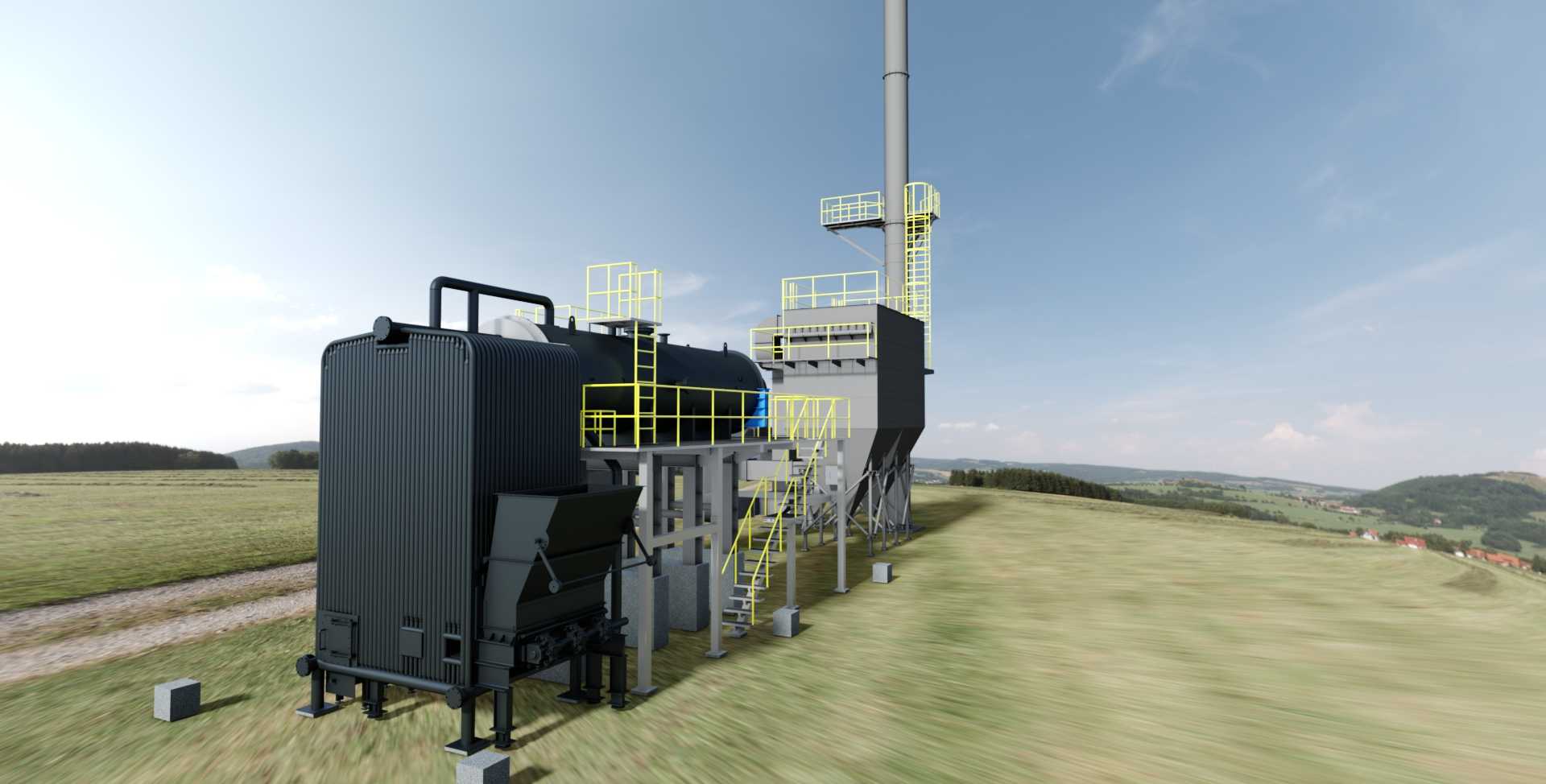

这套生物质锅炉成套设备主要面向乡镇集中供热、中小型工业园区生产供汽、农产品烘干加工等户外部署场景，整套设备采用模块化撬装思路设计，可直接在平整硬化的户外场地完成就位安装，无需搭建封闭式厂房，大幅降低项目前期的土建投入成本。设备整体沿物料流向依次排布进料单元、燃烧炉膛、旋风除尘段、换热管束、排气烟囱与储料罐体，各功能段之间通过法兰管道刚性连接，配套的检修爬梯、操作平台护栏均采用标准化型材焊接成型，现场安装时仅需完成地脚固定与管道对接即可进入调试阶段。从结构设计逻辑来看，燃烧段采用绝热炉膛结构，炉膛内壁敷设耐火保温层，可减少燃烧过程的热量散失，提升生物质燃料的燃烧效率，进料口设置在炉膛侧下方，可适配破碎后的秸秆、木屑、成型生物质颗粒等多种燃料，进料端配套防回火结构，避免燃烧工况波动时火焰回窜至进料区域引发安全隐患。炉膛出口衔接的旋风分离段可对燃烧产生的高温烟气进行初步除尘，去除大颗粒未燃尽灰分与飞灰，降低后续换热段的积灰速率，延长设备连续运行的清灰周期。换热段采用列管换热结构，高温烟气在管程流动，待加热的水或导热油在壳程循环，通过管壁完成热量交换，换热段外部设置检修人孔与清灰口，可在停炉后快速清理管束表面积灰，保证换热效率长期稳定。配套的蓝色立式储水罐承担缓冲储热功能，可平衡供热负荷波动，当终端用热需求降低时，多余热量存储在罐体介质内，避免锅炉频繁启停造成的能耗浪费与部件损耗。设备的安装边界需预留足够的操作检修空间，烟囱侧需避开周边高大建筑与高压线路，设备基础需根据整体载荷做硬化处理，各支脚位置预留预埋钢板，保证设备就位后的水平度偏差控制在允许范围内，爬梯与操作平台的临边位置均设置双道护栏与踢脚板，满足户外高空作业的安全防护要求。整套设备的管路布局充分考虑了介质流向与检修便利性，阀门与仪表接口均设置在操作面侧，日常巡检时可快速读取压力、温度参数，操作阀门时无需攀爬至设备顶部，降低日常运维的操作难度。
