车间检测用千分表V型块测量工装

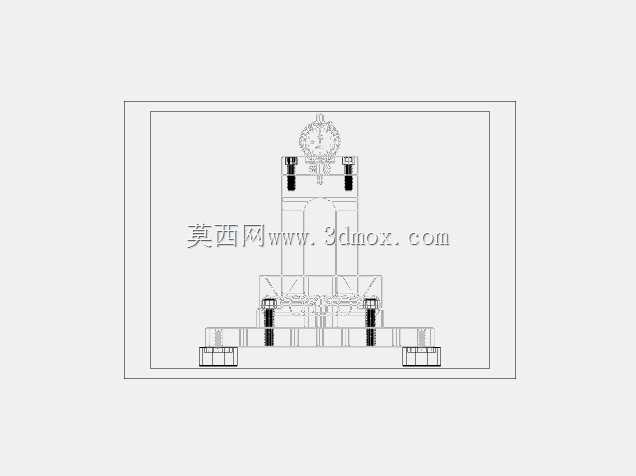

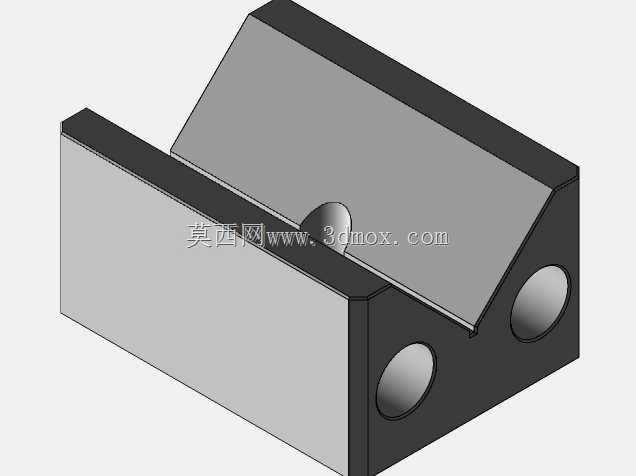

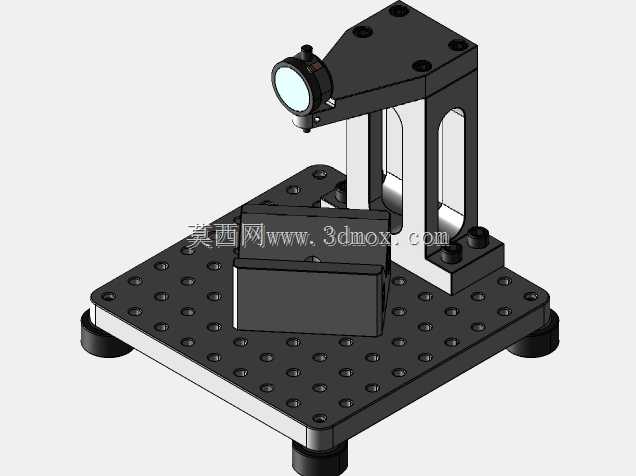

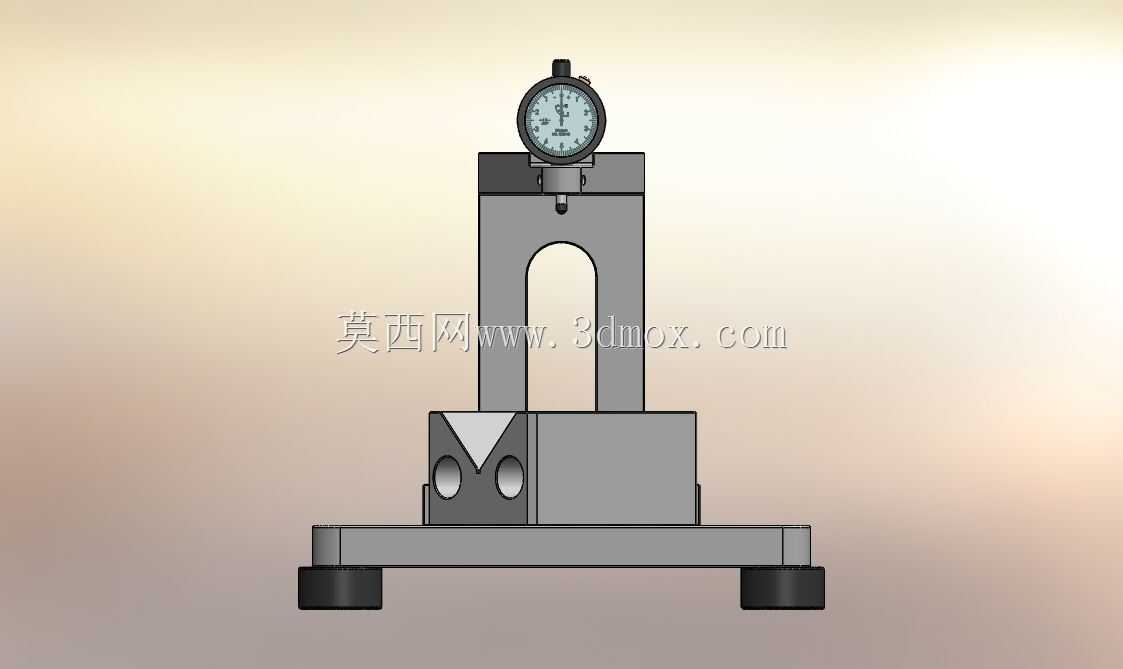

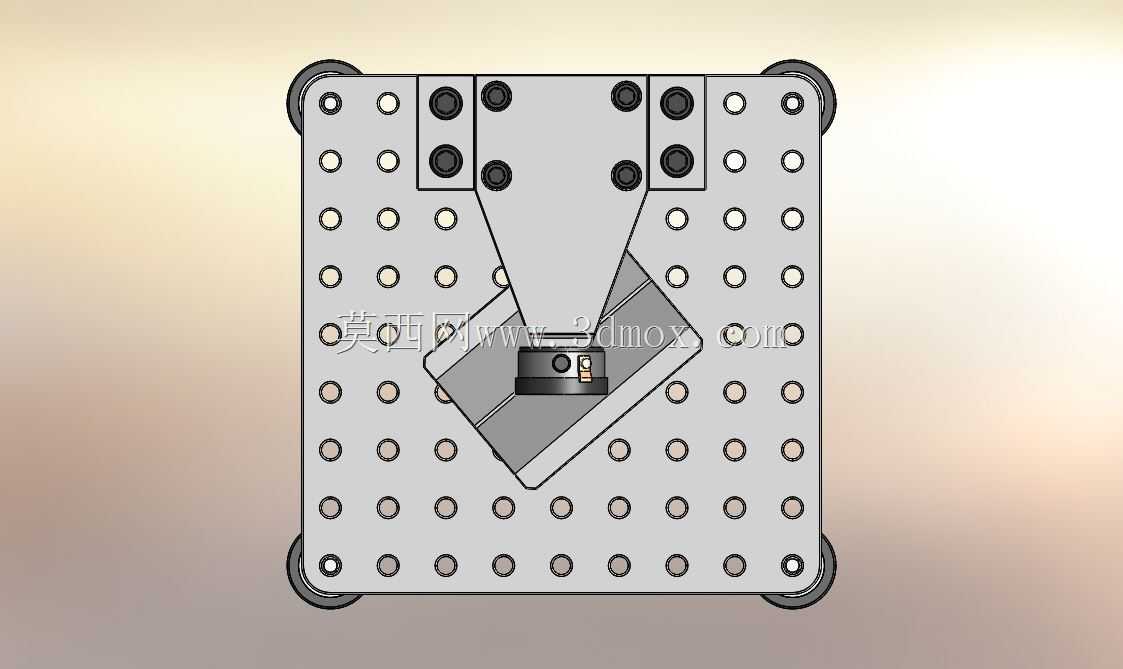

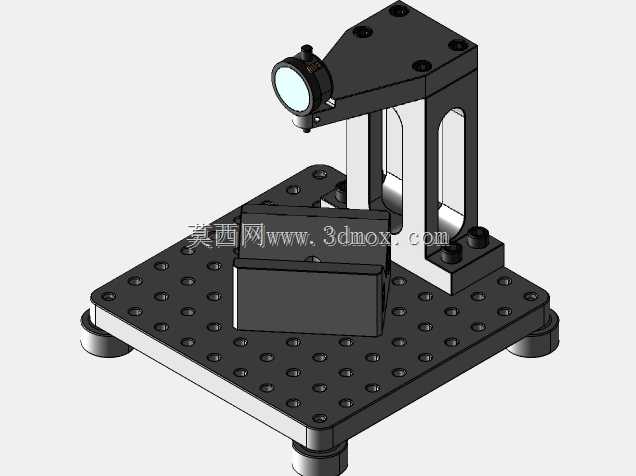

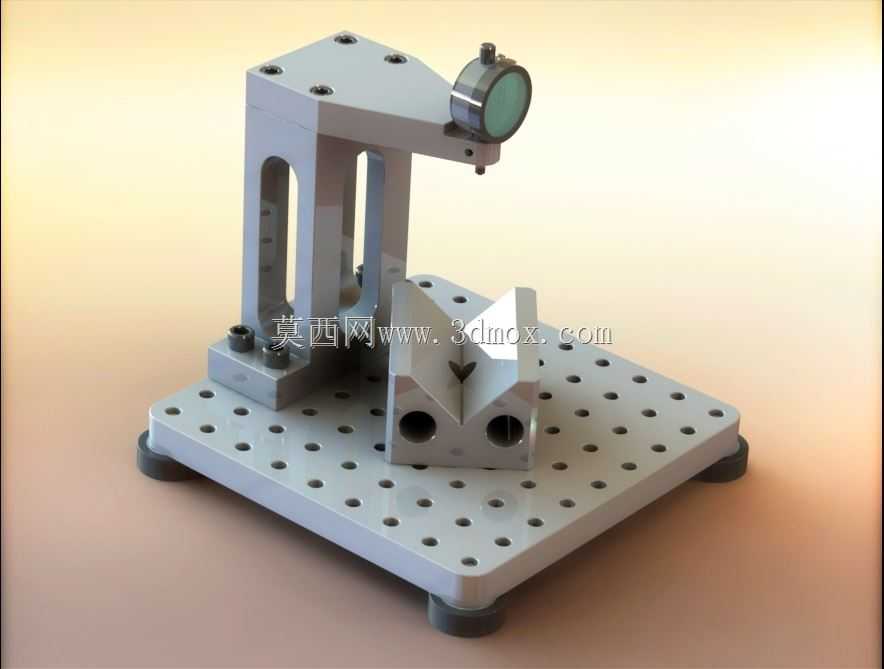

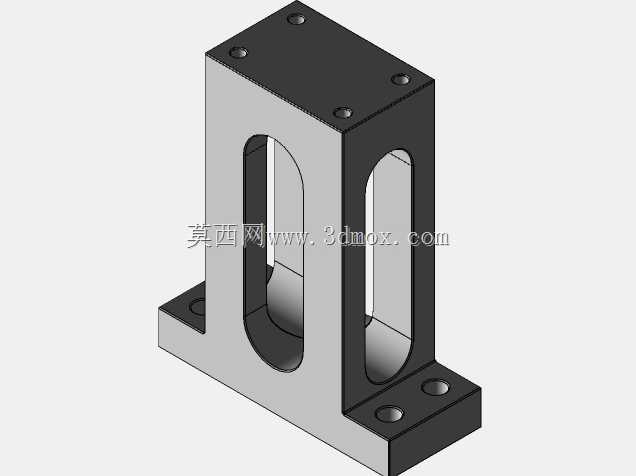

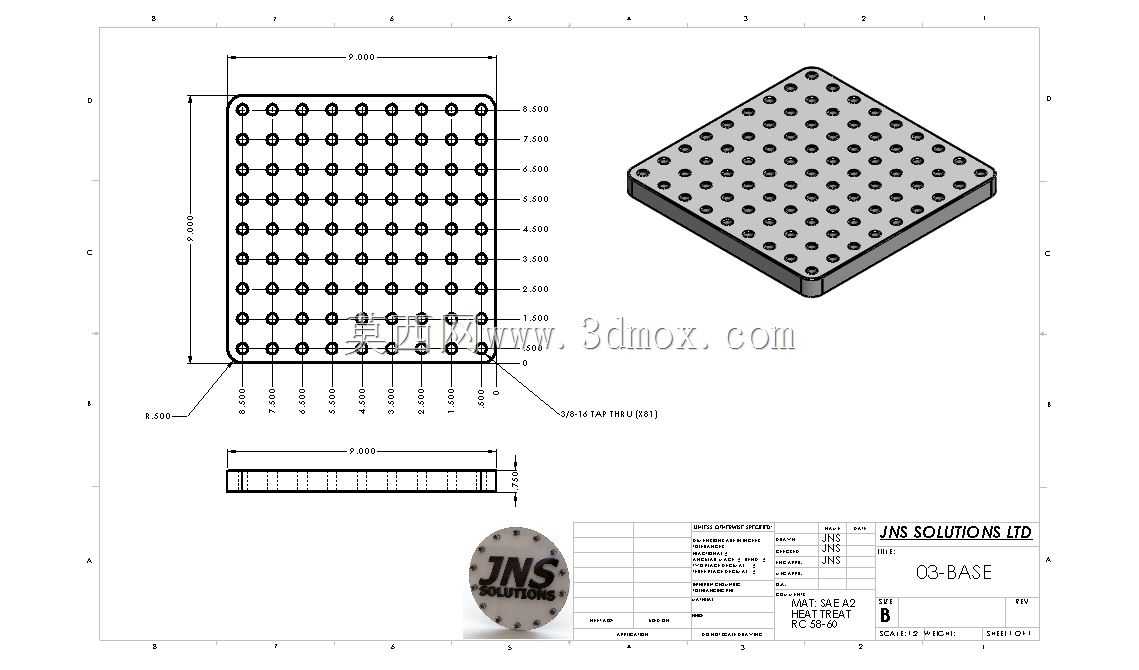

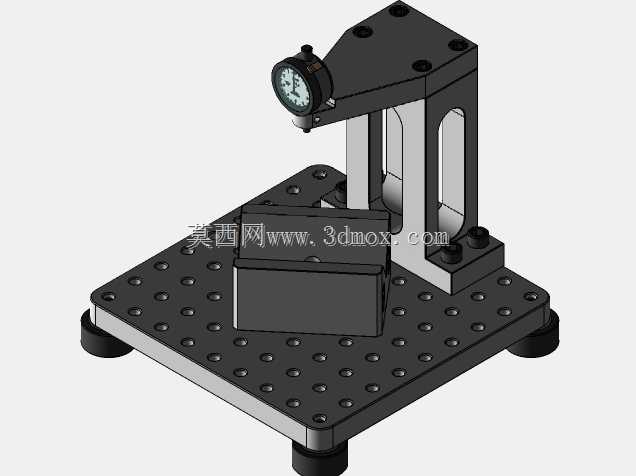

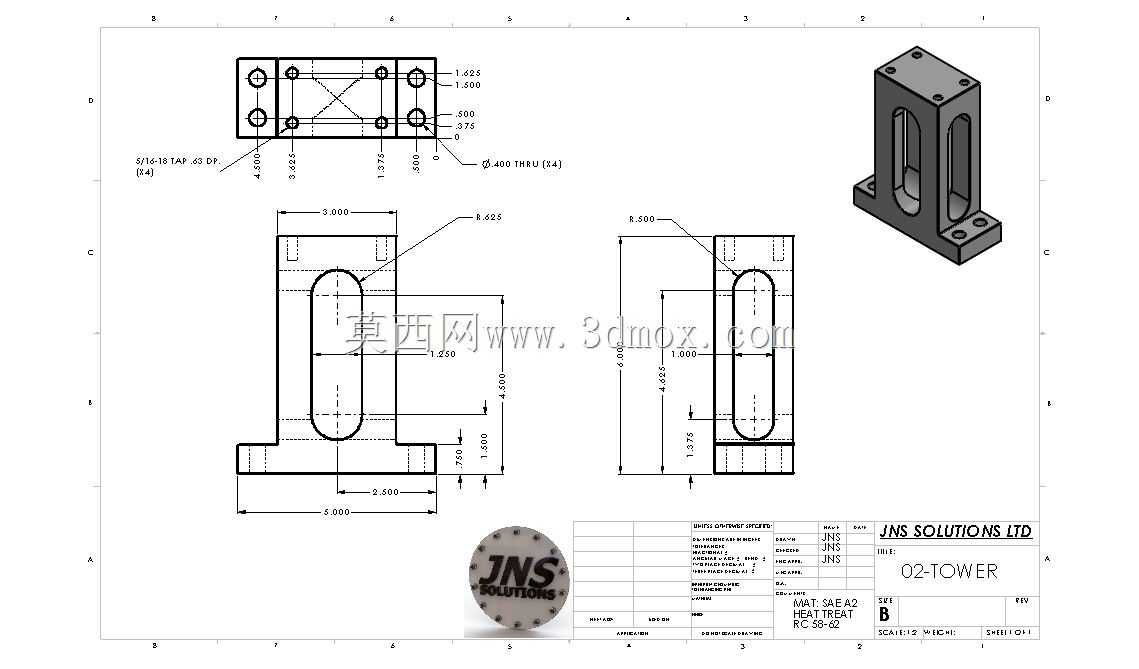

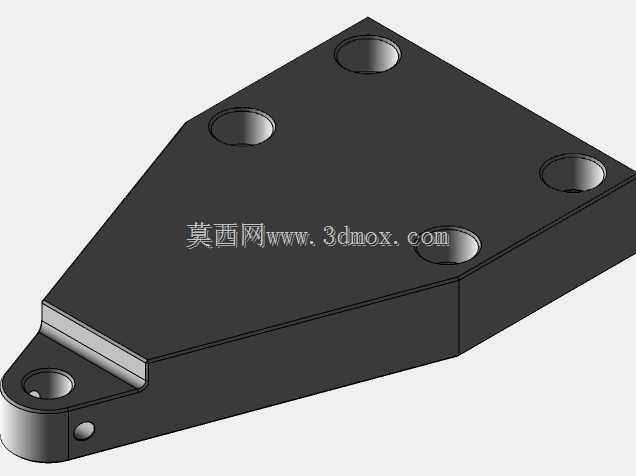

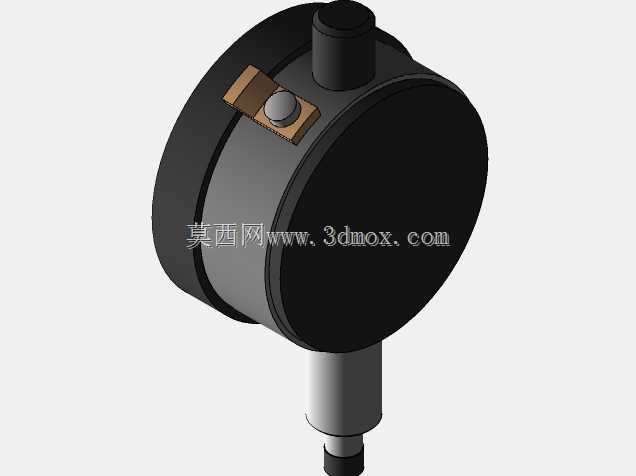

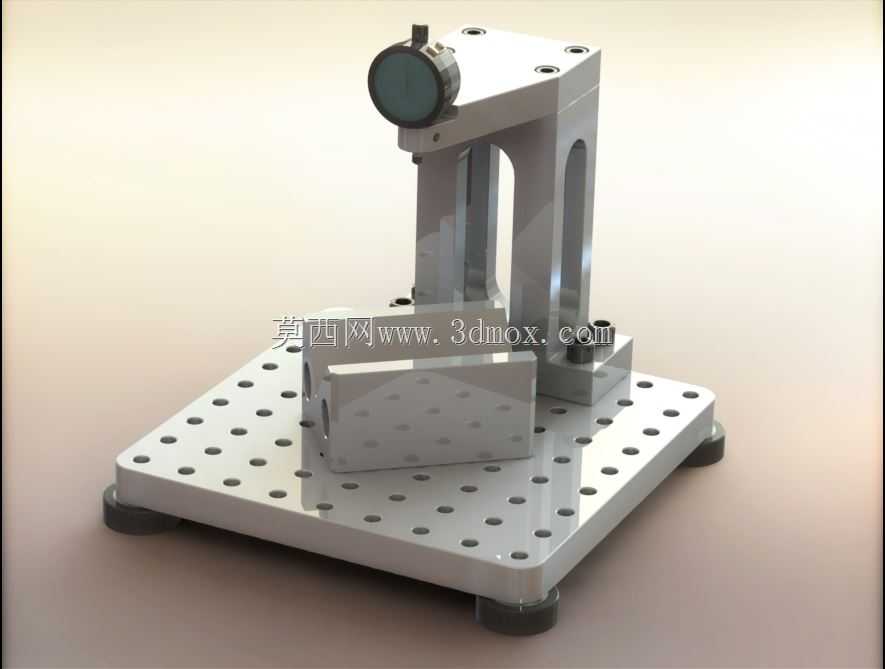

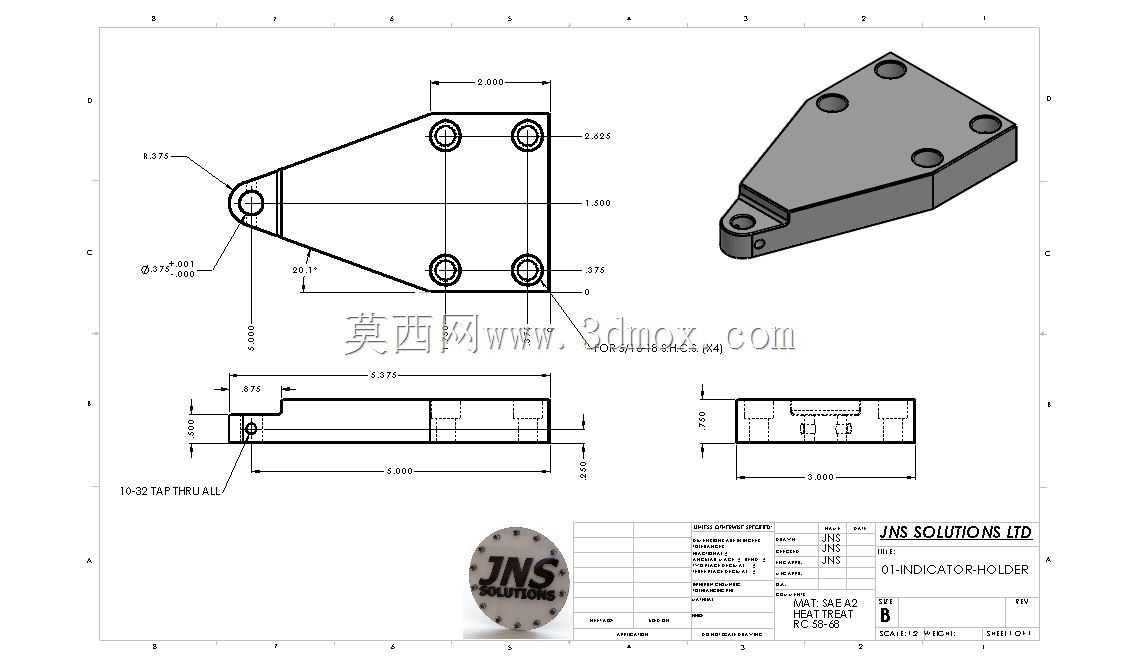

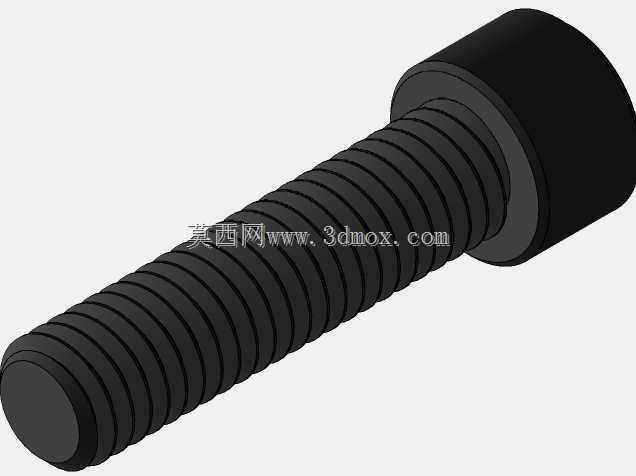

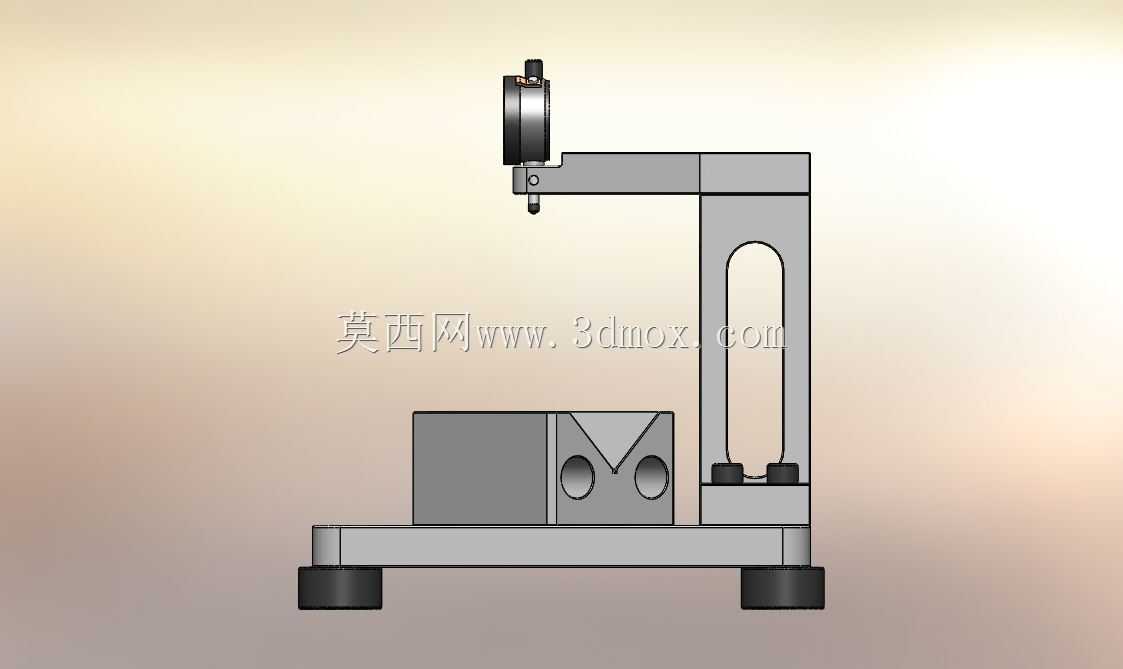

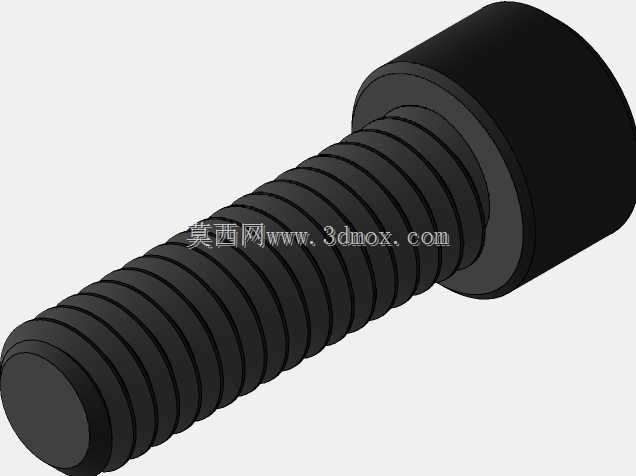

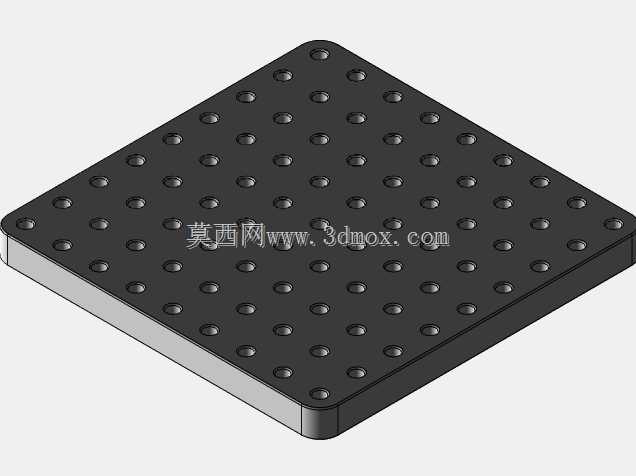

这套测量工装是机加工车间日常尺寸校验环节的常用辅助器具，核心依托千分表的示值特性配合V型块定位结构，完成轴类、小型异型零件的形位公差检测与尺寸比对作业。日常生产中，操作工完成粗加工、半精加工工序后，可直接将待测工件放置在V型块的定位槽内，通过调整千分表的悬臂伸出长度与表架高度，让测头垂直接触工件被测表面，转动工件即可快速读取圆跳动、同轴度等参数的偏差值，无需将工件转运至计量室，大幅缩短工序间检测的等待时间。整套工装的底座采用带阵列安装孔的平板结构，孔位按照标准孔距排布，可根据不同工件的检测需求灵活调整V型块、表架的固定位置，适配直径从几毫米到数十毫米的轴类零件，以及带定位基准面的小型块状零件检测。表架采用L型悬臂式设计，立柱部分开设长条形调节槽，可实现千分表安装高度的连续调整，悬臂末端的表夹可适配标准夹持直径的千分表，锁紧后无松动偏移，保证检测过程中示值稳定。底座底部配置可调式减震脚垫，可在不平整的车间工作台面上调整水平，避免工作台震动传导至千分表导致读数跳变。V型块采用90度夹角的定位槽设计，槽口做倒角处理，方便工件快速放入定位，块体两侧开设安装沉孔，可通过螺栓直接固定在底座的阵列孔上，定位重复精度可满足常规机加工零件的检测要求。千分表的测头采用硬质合金材质，耐磨性能优异，长期接触金属工件表面也不会出现明显磨损，保证示值准确性。设计过程中充分考虑了车间现场的使用习惯，所有调节部位的锁紧螺栓都采用外露式设计，无需专用工具即可徒手完成松紧调整，操作人员经过简单培训即可快速上手使用，整套工装的安装边界可覆盖常规小型零件的检测范围，不会占用过多工作台操作空间，适配大多数机加工工位的现场布置需求。
