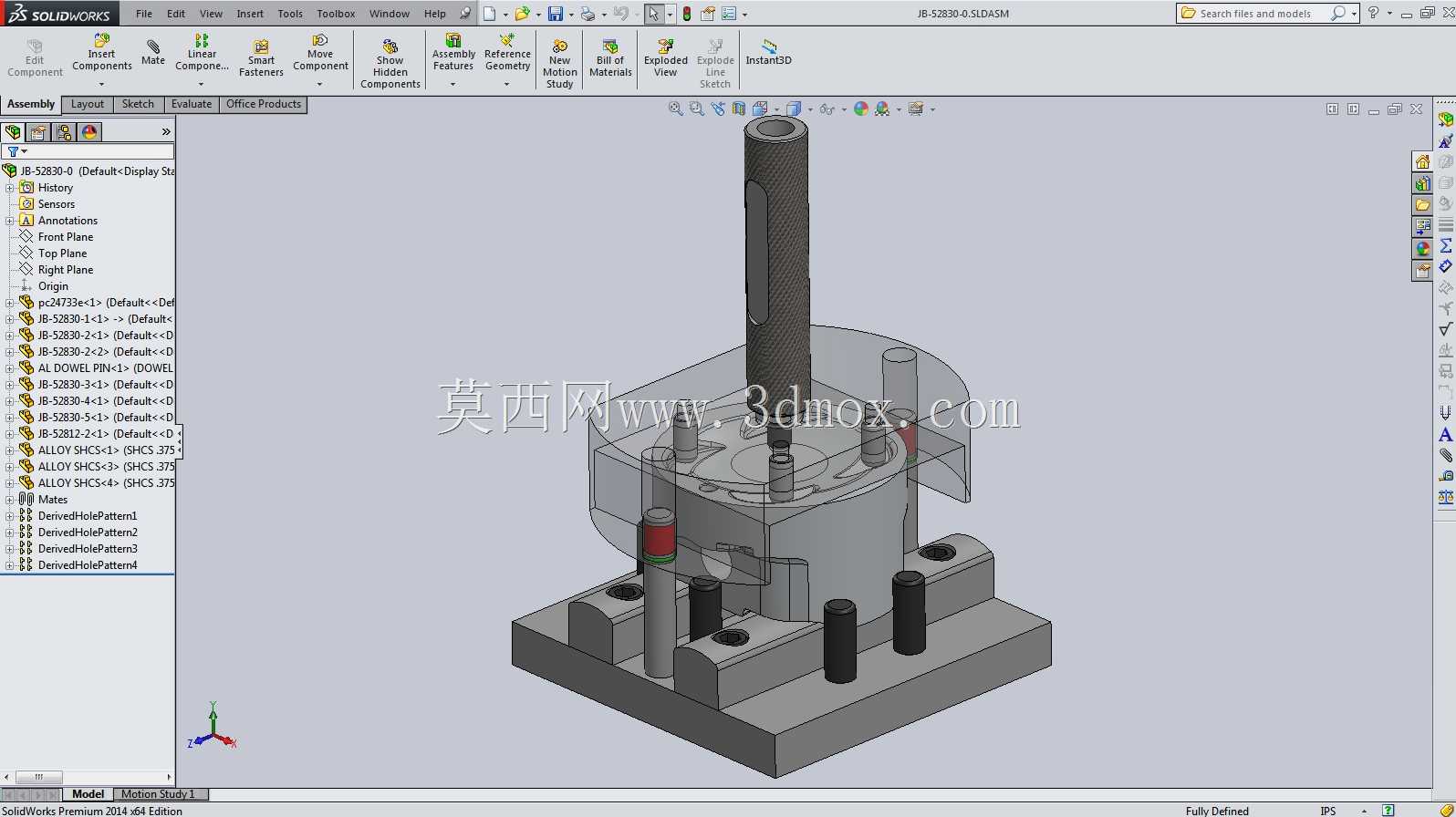

活塞孔径检测用通止规工装结构

这套活塞通止规是内燃机零部件生产线上用于活塞销孔、配合轴径尺寸快速判定的专用检测工装，主要适配量产环节的工序间全检与终检工位，替代传统千分尺的逐点测量，能在单工位3秒内完成单工件的合格性判定，大幅降低检验员的操作强度，适配流水线的快节拍生产需求。整套结构采用基座定位+导向立柱+通止测头的组合布局，底部安装基座设置了四个对称分布的定位销孔与螺栓过孔，可直接固定在检验工作台的T型槽上，安装时需保证基座上平面与工作台面的平行度公差控制在0.02mm以内，避免测头导向偏斜带来的测量误差。导向立柱与基座采用过盈配合加骑缝销锁定的连接方式，立柱外圆磨削精度达到IT5级，表面粗糙度Ra0.8，为测头的上下滑动提供精准导向，测头滑动行程预留了120mm的操作空间，适配不同高度规格的活塞工件装取。通端与止端测头集成在同一滑动组件上，测头工作段采用硬质合金镶套结构，基体为45号钢调质处理，镶套硬度达到HRC62以上，长期反复使用不会出现磨损塌边，测头的导入端设计了15度的导向锥角，方便检验员快速将测头导入活塞孔内，不会刮伤工件内孔表面。基座上的定位靠山采用可调式结构，可根据活塞的裙部外形调整定位块的前后位置，保证每次放置工件时，被测孔的轴线与测头轴线完全重合，避免偏心带来的误判。设计过程中优先考虑了操作的人机工程性，滑动组件的操作手柄设置在立柱侧方，检验员站立操作时手臂自然下垂即可握持，无需抬臂或弯腰，长时间操作不易产生疲劳。测头与导向套之间采用间隙配合，配合间隙控制在0.008-0.012mm之间，既保证滑动顺畅无卡滞，又不会出现测头偏摆影响测量精度。整套工装未设置复杂的调整机构，日常使用仅需定期清洁导向立柱表面、涂抹少量轻质润滑油即可维护，无需专业人员进行校准，测头磨损后可单独更换镶套，无需更换整套工装，大幅降低了量产线的检具维护成本。在实际生产场景中，这类通止规通常布置在活塞精加工工序的出口位置，操作工完成销孔精镗后即可直接将工件放置在工装上完成检测，合格件直接流入下工序，不合格件直接隔离返修，避免不合格品流到装配环节造成更大的质量损失。
