车间检测用带表座表面量规结构

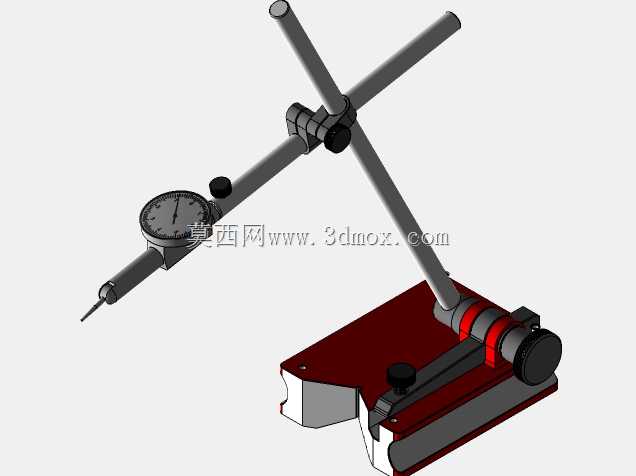

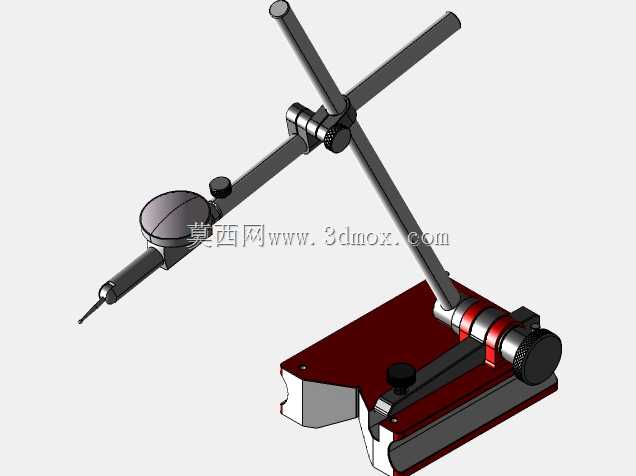

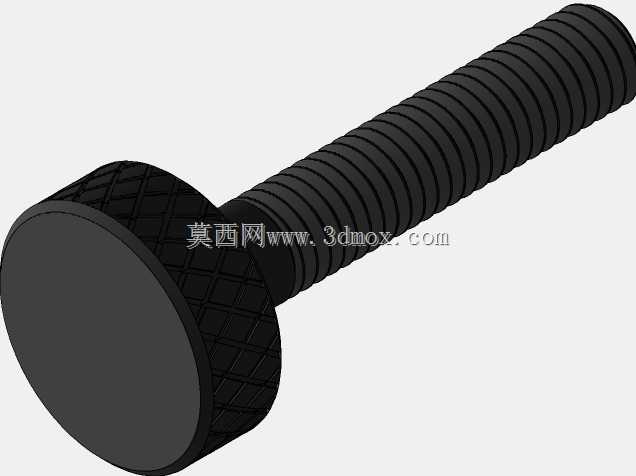

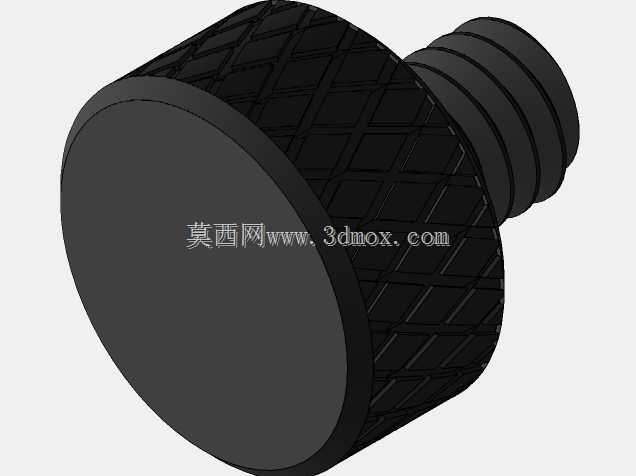

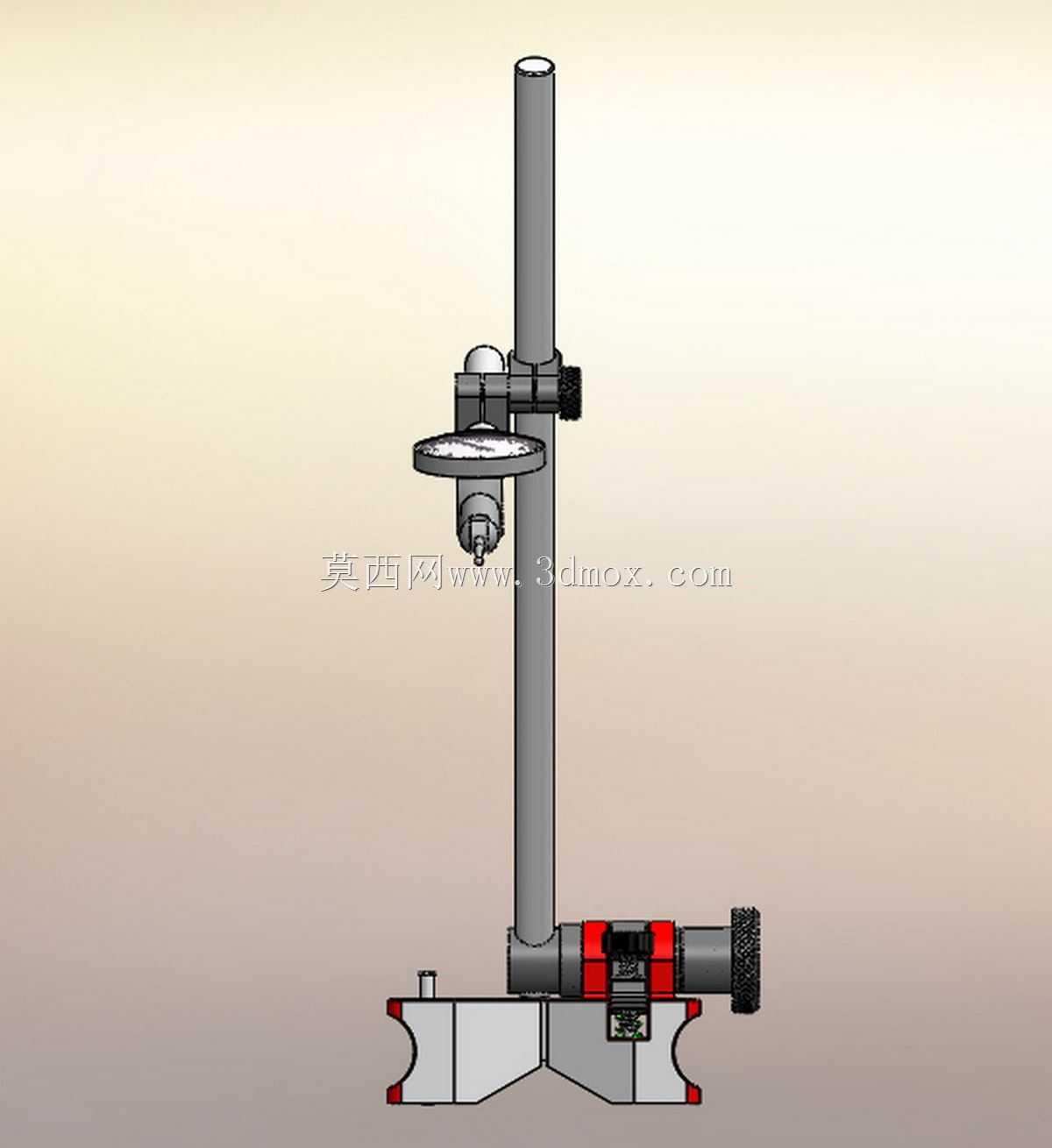

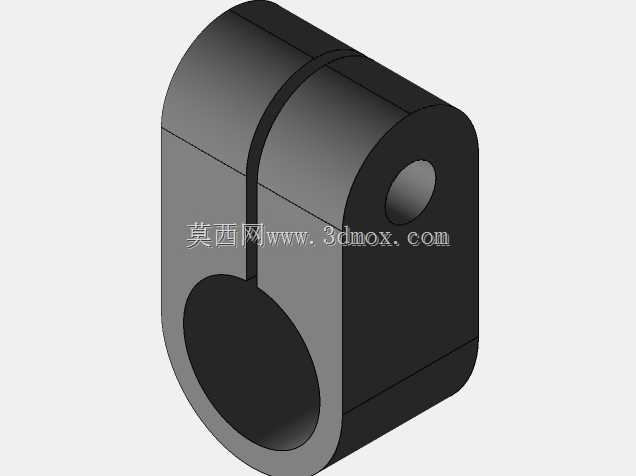

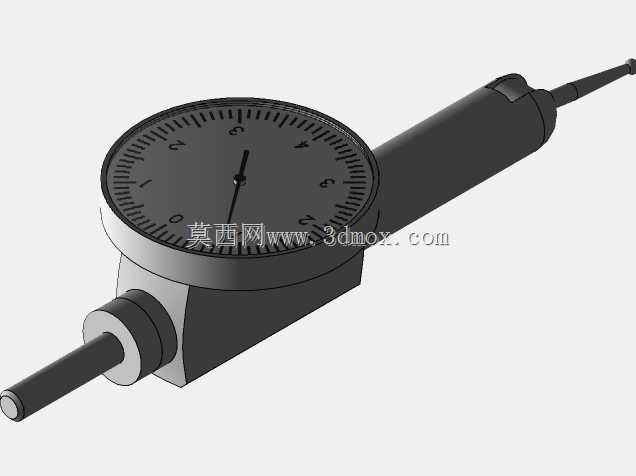

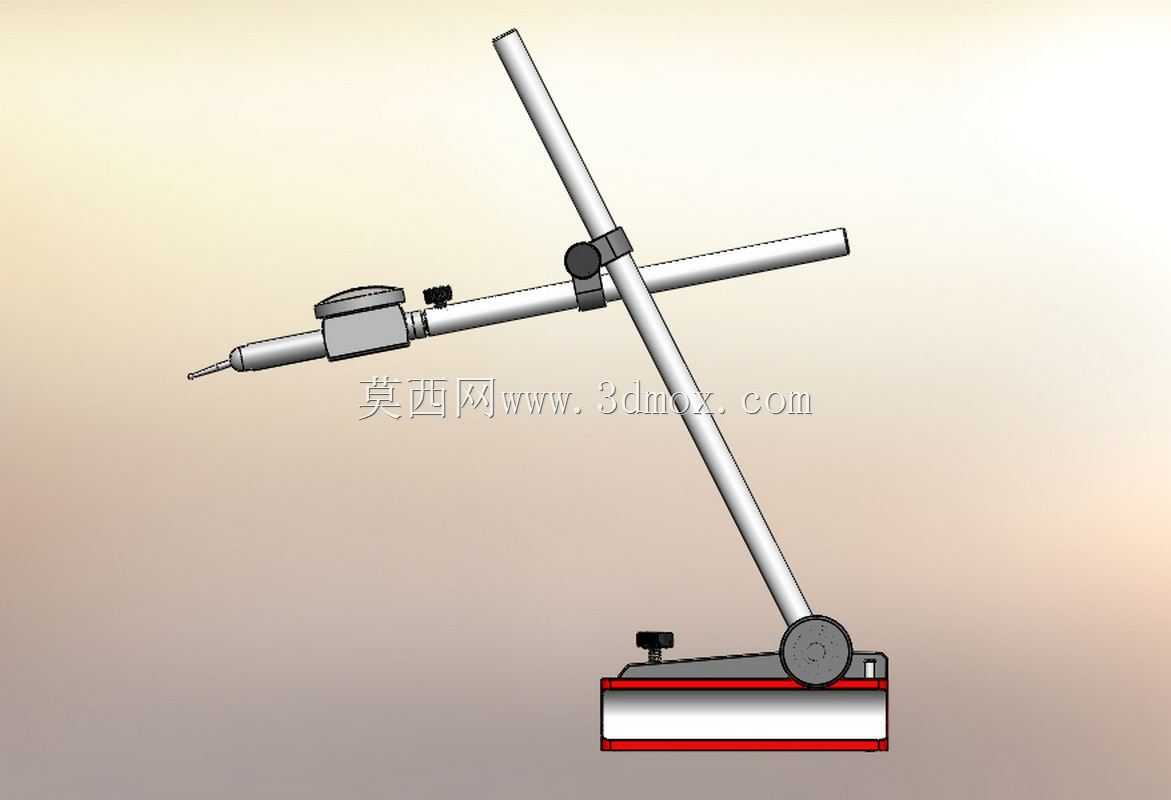

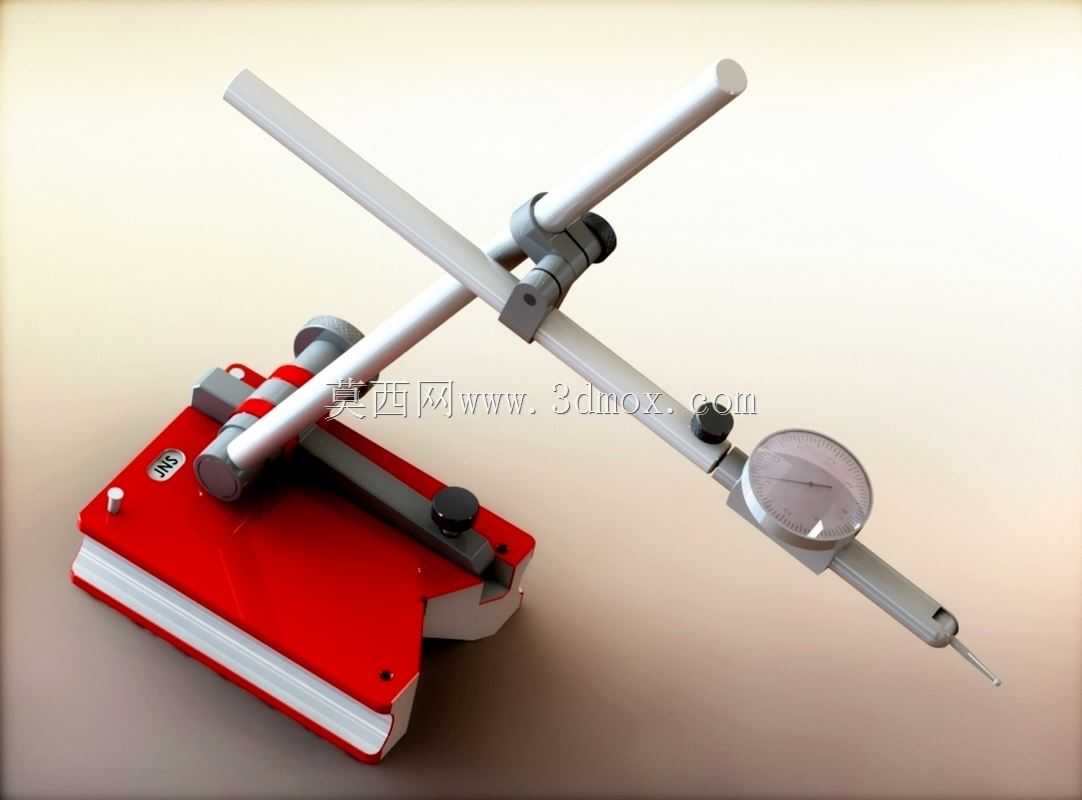

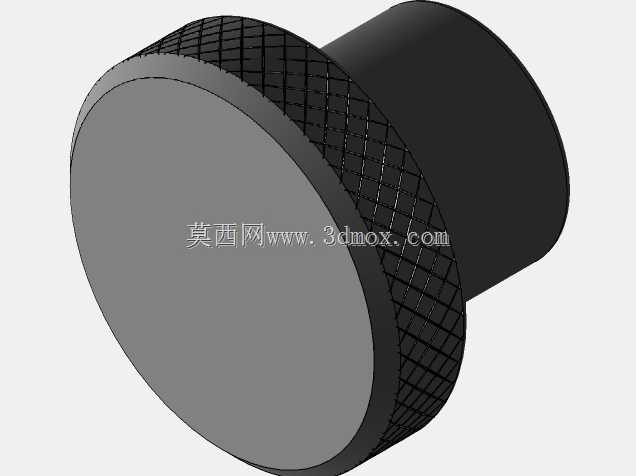

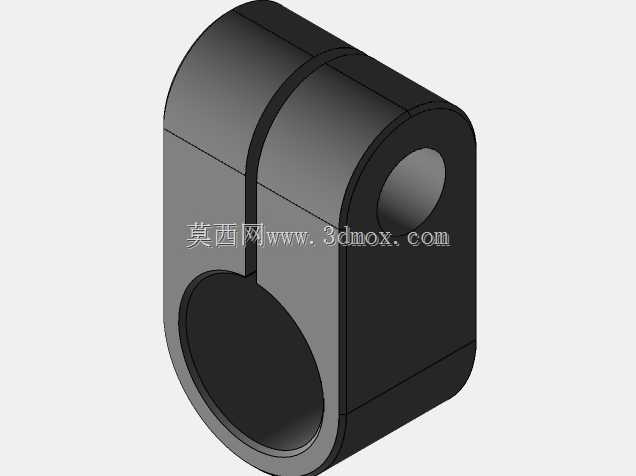

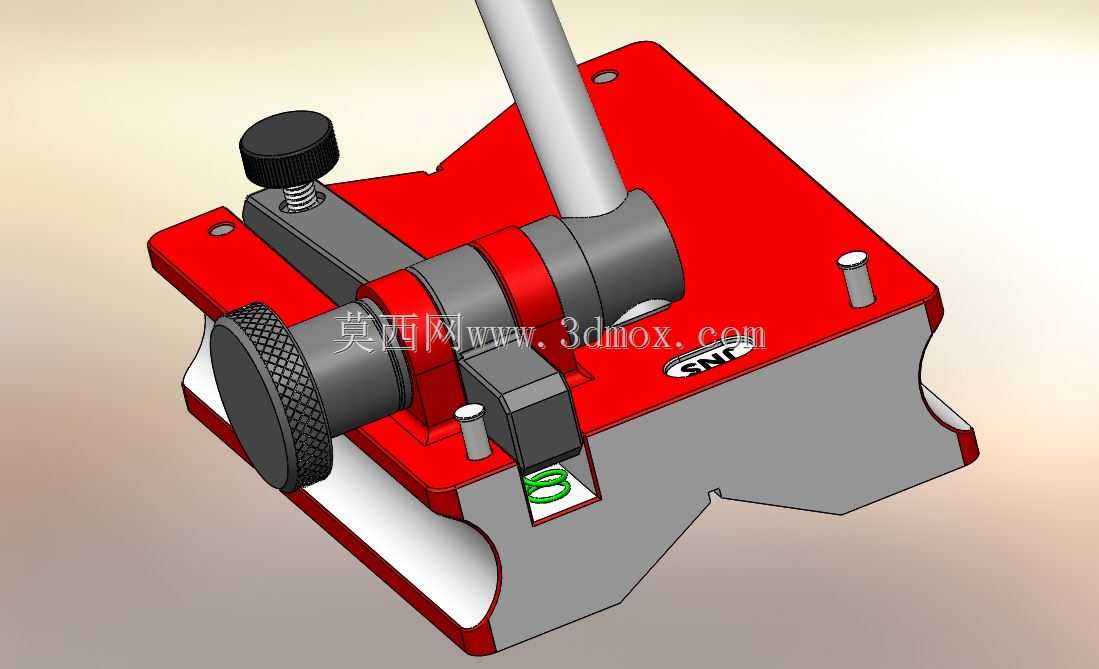

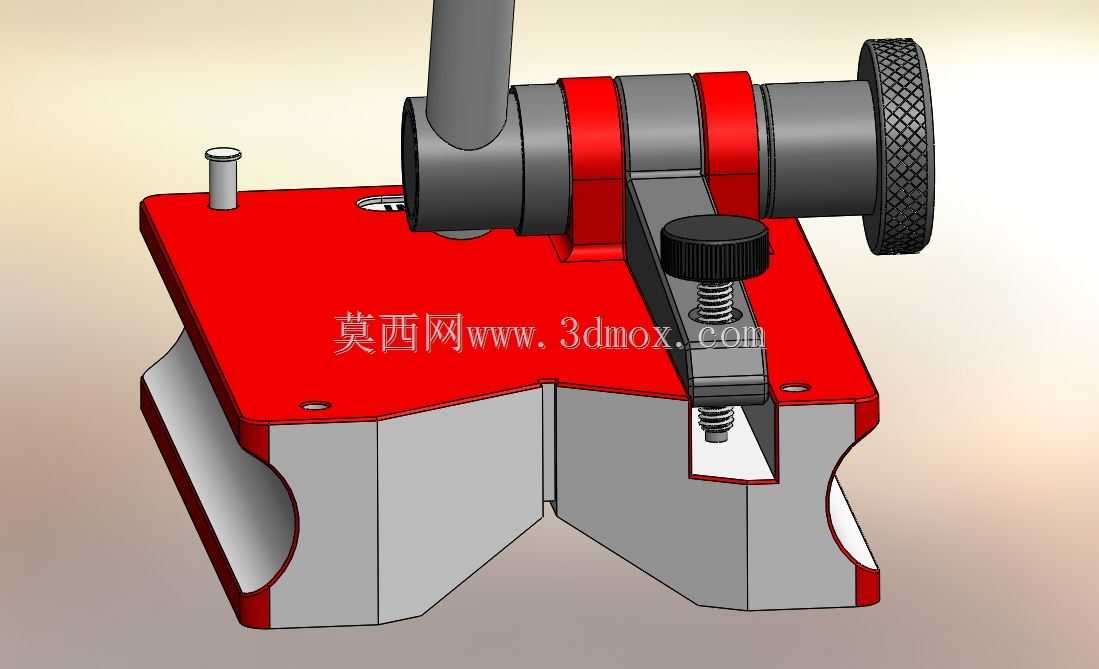

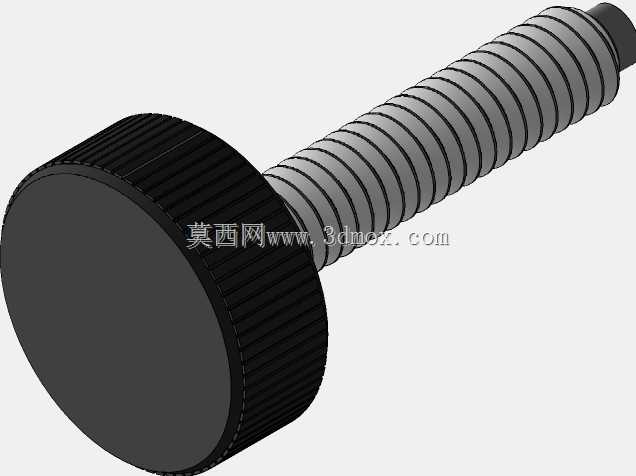

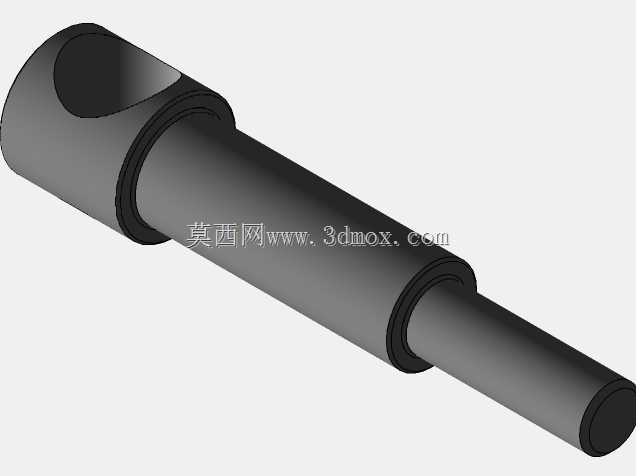

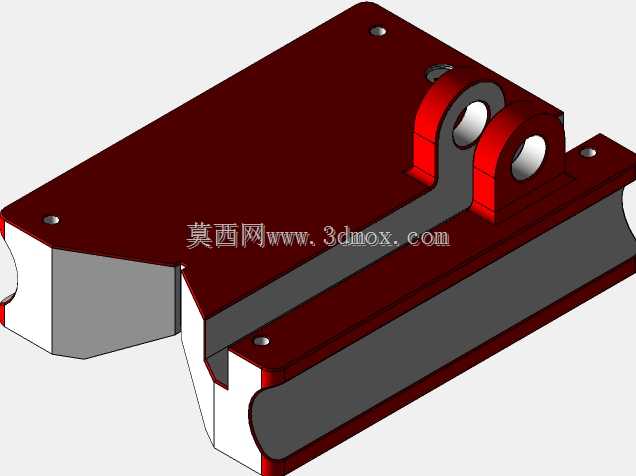

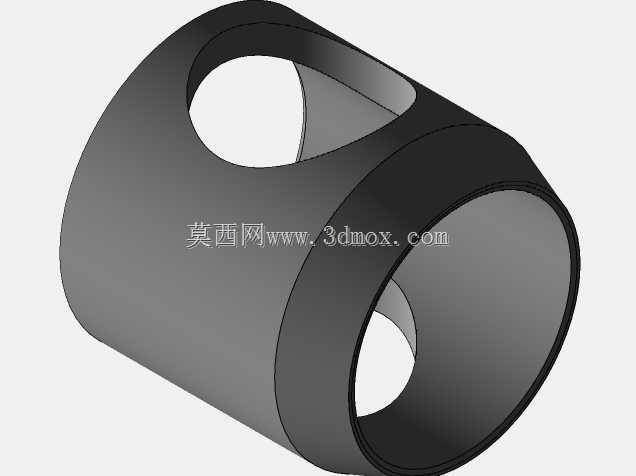

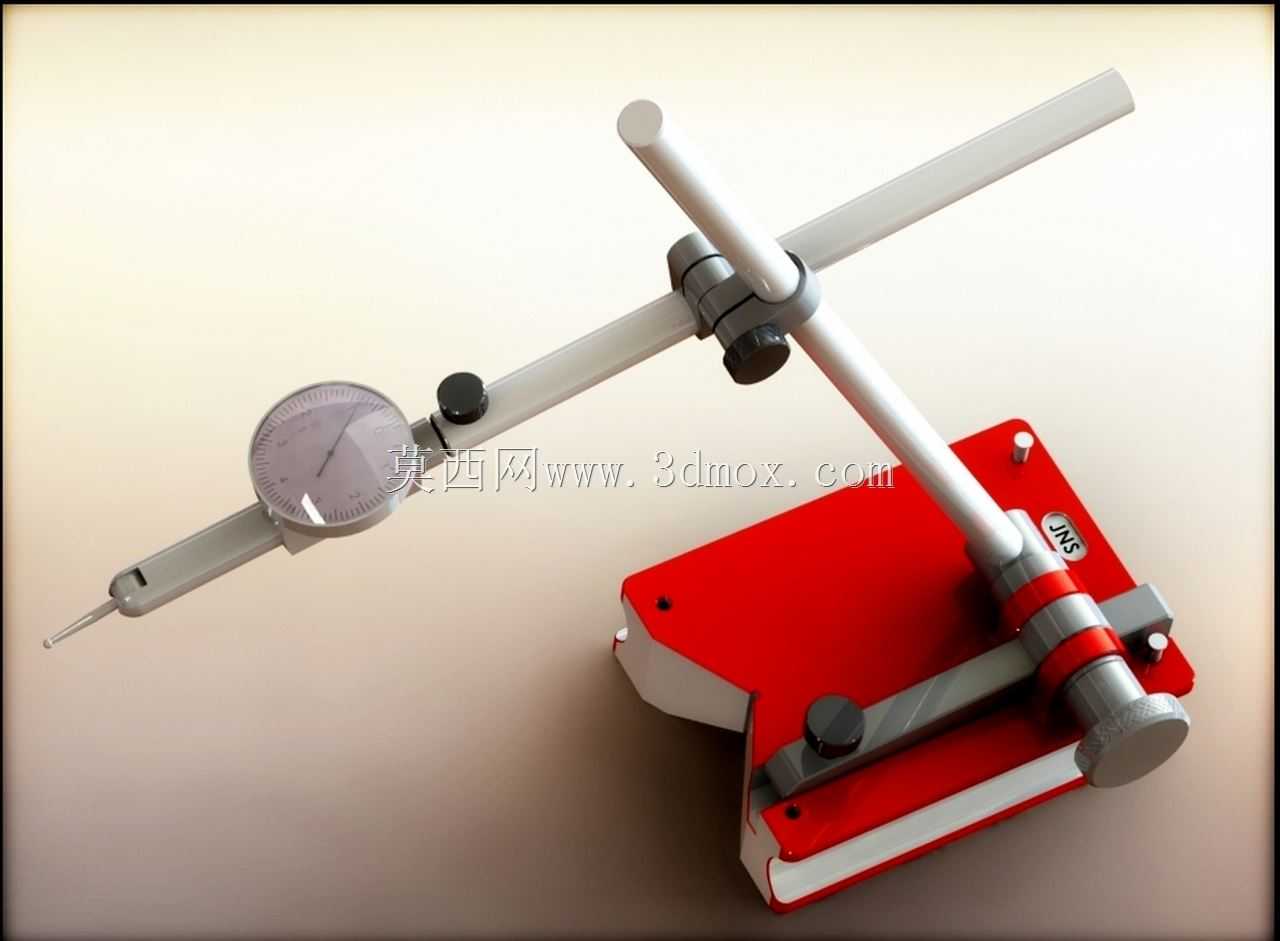

这款表面量规是机加工车间、精密装配工位常用的形位误差检测器具，日常可直接放置在花岗岩检测平台、机加工工作台面使用，无需额外复杂装夹，底座自带的磁吸结构可快速吸附在铸铁平台、钢制工件表面完成固定，适配多场景临时检测需求。从结构设计来看，整套量规采用分体组合式思路，重型红漆涂装铸铁底座提供稳定的支撑基础，避免检测过程中出现滑移、倾斜导致的读数偏差；两根正交布置的金属支撑杆通过可锁紧十字滑套连接，滑套的锁紧旋钮可实现支杆任意位置的固定与角度微调，能让表头快速抵达不同检测点位，无需反复挪动底座位置。配套的杠杆百分表通过夹头固定在横向支杆端部，测头可根据检测需求更换平测头、尖测头等不同类型，既可以完成花岗岩平台自身平面度的校验，也能对放置在平台上的圆柱形、正方形工件的端面跳动、表面平面度、平行度误差进行检测，还能在小型零件装配过程中核对装配面的高度差、位置偏差。设计时充分考虑了车间现场的操作便利性，支杆的调节行程覆盖了常规小型工件的检测范围，底座的边界尺寸适配大多数工位的操作空间，不会占用过多工作台面积，支杆锁紧后不会出现滑位、下垂问题，保证检测过程中表头位置稳定，读数可靠。整套结构没有冗余的复杂部件，所有活动连接部位都做了耐磨处理，长期反复调节锁紧也不会出现间隙过大导致的测量偏差，测头的触发力度适配常规精密检测需求，不会因为压力过大划伤工件精加工表面，也不会因为接触力不足导致读数跳变。在实际车间使用中，这类量规常被安排在精加工工序后的待检区、装配工位旁，工人无需将工件转运至专门的计量室，就能快速完成现场检测，大幅缩短工序间的检测等待时间，尤其是针对小型轴类、块类零件的形位公差快速筛查，使用效率远高于固定式检测台架。
