西门子10-12MVA油浸式电力变压器结构

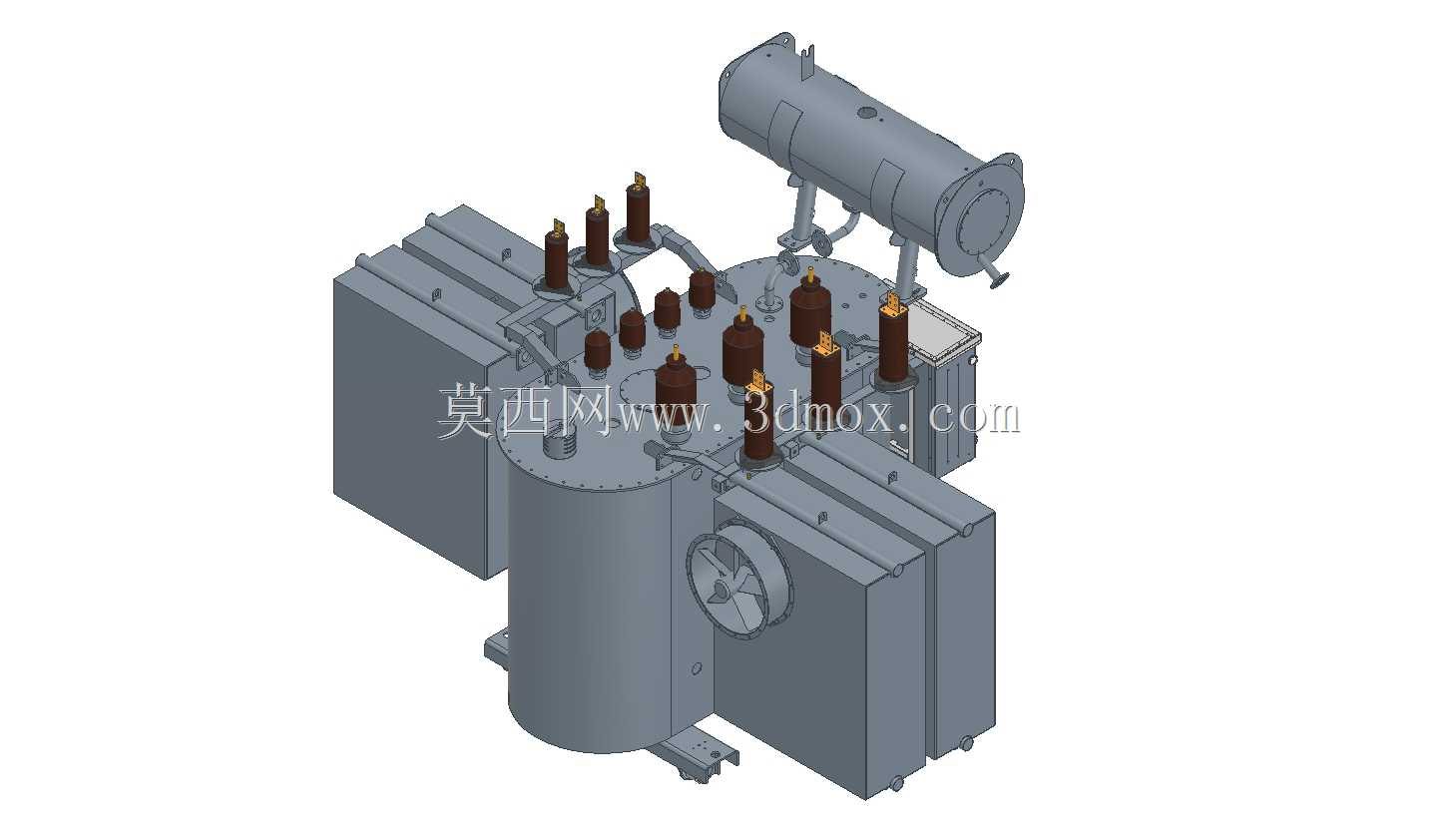

该模型还原的是10-12MVA容量等级的油浸式电力变压器，这类设备普遍应用于区域变电站、工业厂区总降压站、大型商业综合体配电核心节点，承担着将高压输电线路的电压转换为中压配电电压的核心功能，是输配电网络中实现电压等级匹配、电能传输分配的关键节点设备。从结构设计来看，模型完整复现了该类变压器的核心组成部分：顶部的储油柜通过连通管与油箱本体连接，用于补偿变压器油因温度变化产生的体积胀缩，同时减少油面与空气的接触面积，降低油质氧化受潮的概率；油箱顶部错落布置的高低压套管，按照电压等级做了差异化的绝缘高度设计，高压侧套管更长、绝缘爬距更大，满足高压带电部分与接地油箱之间的绝缘要求，套管接线端的结构也还原了实际接线的安装接口形式。油箱两侧的散热结构采用片式散热器组，通过变压器油的自然对流循环，将绕组和铁芯运行中产生的热量传导到散热片表面，再通过空气对流散出，模型中散热器的排布间距、与油箱的连接法兰位置都和实际产品一致，可直接用于变电站布置时的散热间距校核。油箱侧面的风机结构对应强迫风冷配置，在夏季负荷高峰或者变压器过载运行时启动，提升散热效率，保障设备出力。设计层面，该模型的结构布局严格遵循油浸式电力变压器的设计规范，铁芯和绕组整体封装在钢制油箱内部，油箱的安装底座预留了与基础槽钢匹配的安装孔位，底部的接地端子、放油阀等附属结构也做了还原，能够满足三维布置设计时的安装边界校核需求。在变电站三维设计场景中，这类模型可用于核对设备与周边母线架构、防火隔墙、巡检通道的安全净距，验证不同电压等级套管的接线相序匹配度，也能为设备基础的荷载计算、预埋件位置确定提供直观的结构参考。从安装边界来看，模型还原的设备整体长宽高比例符合该容量等级变压器的实际尺寸范围，储油柜的突出长度、散热器的外伸宽度、顶部套管的最高高度都做了准确还原，能够避免设计阶段出现设备与周边构筑物碰撞的问题，对于输变电工程的三维正向设计、设备选型方案比对都有实际参考价值，也可作为电气设备结构教学的直观演示模型，帮助从业者理解油浸式变压器的内部布局逻辑和外部接口形式。
