油浸式高压配电变压器结构设计

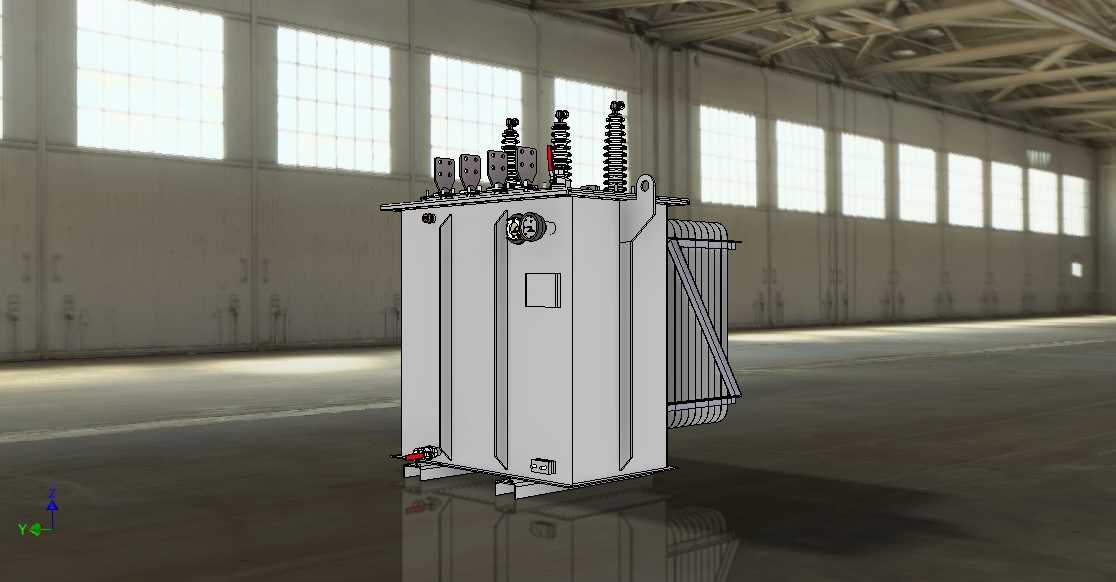

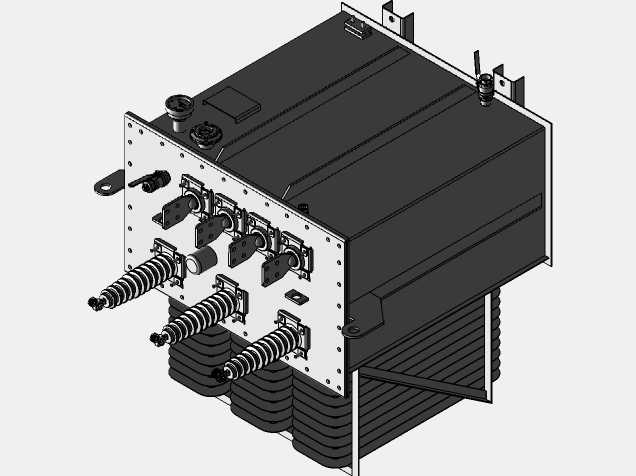

在城乡电网高压输配环节，这类高压油浸式配电变压器承担着将高压输电线路电压转换为配电侧适用电压的核心作用，多部署在区域变电站、大型工业厂区进线侧、县域电网枢纽节点，是长距离电力输送后实现电压层级匹配的关键设备，直接关系到下游供电网络的稳定性与供电覆盖范围。从结构设计来看，模型完整还原了设备的实体构造：油箱本体采用波纹式散热结构，侧面外挂的散热片组通过增大与空气的接触面积，实现变压器油循环过程中的自然散热，无需额外配置强制风冷装置即可满足额定负载下的温升控制要求，油箱顶部设置的高低压套管采用分级绝缘结构，高压侧套管带有多段伞裙结构，兼顾户外部署时的防污闪、防雨爬电需求，低压侧套管排布紧凑，预留了母排连接的安装空间。油箱顶部同时集成了油位观测装置、压力释放阀与吊攀结构，吊攀位置经过重心校核，满足设备整体吊装转运的受力要求，避免吊装过程中出现本体变形。油箱侧壁设置的放油阀位于箱体最低处，方便运维过程中变压器油的取样检测与更换作业，底部的安装底座采用槽钢焊接结构，预留了与基础预埋件匹配的固定孔位，安装时可直接通过螺栓与混凝土基础固定，底座高度满足底部放油、接地装置布设的操作空间要求。设计过程中优先考虑了户外长期运行的环境适应性，箱体焊缝处做了密封结构处理，可抵御常规雨水、扬尘的侵入，高低压套管的排布间距满足高压电气安全距离要求，避免不同电位部件之间出现空气击穿风险。设备侧面预留的接地端子位置符合电力安全规范，可直接连接厂区或站区的接地网，保障设备运行时的外壳零电位要求。从安装边界来看，设备整体外形方正，散热片侧预留不小于1.2米的通风运维通道，高压侧预留足够的线缆引接空间，可适配常规户外变电站的设备排布间距要求，无需额外调整站区布局即可完成部署。模型完整还原了设备的外部接口、安装结构与部件相对位置，可用于电力工程前期的站区布局仿真、设备安装模拟、运维培训场景的可视化展示，帮助设计人员提前校验设备与周边设施的安全距离，排查安装过程中可能出现的干涉问题。
