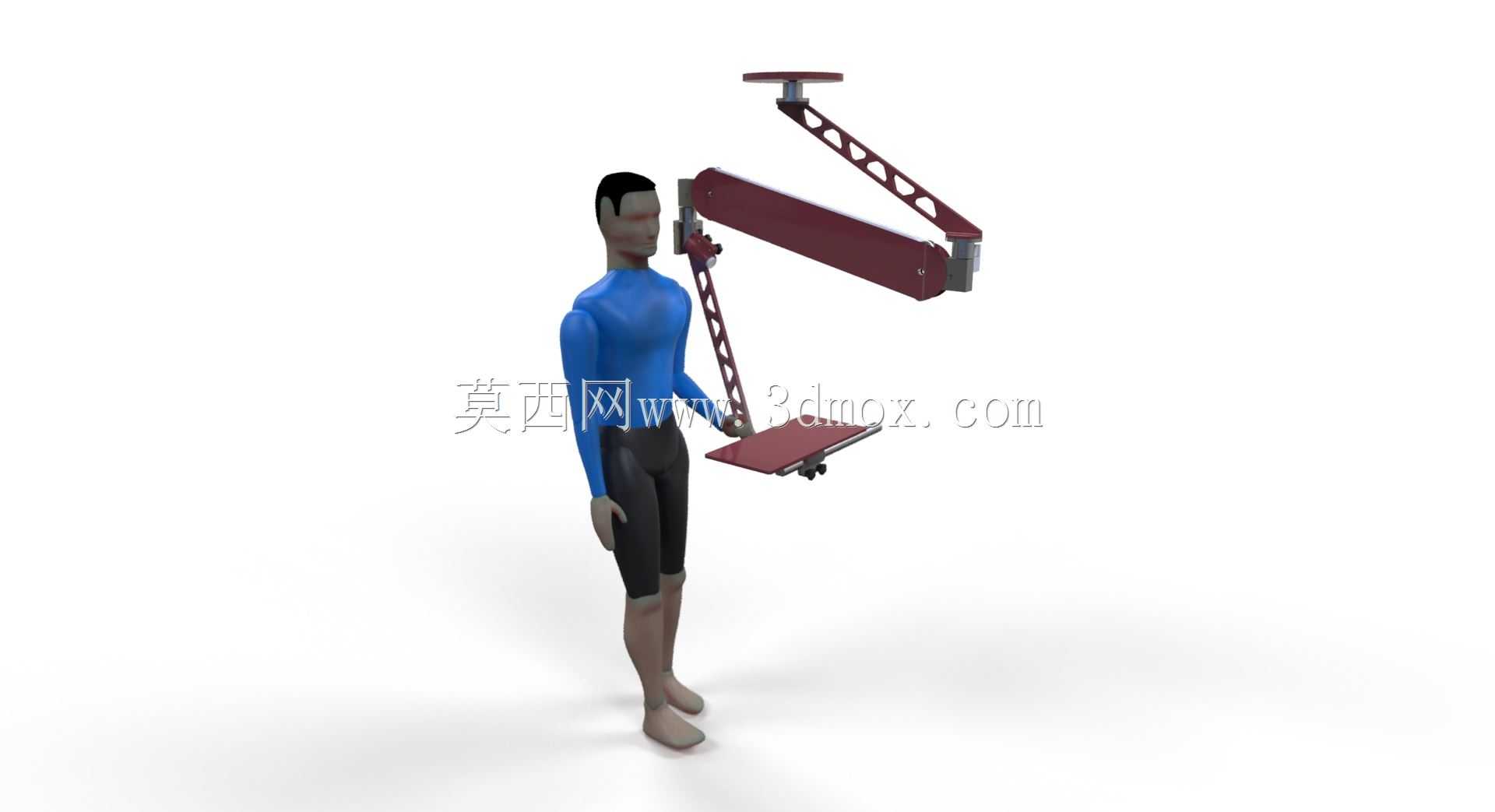

天花板安装式多关节作业辅助吊臂结构

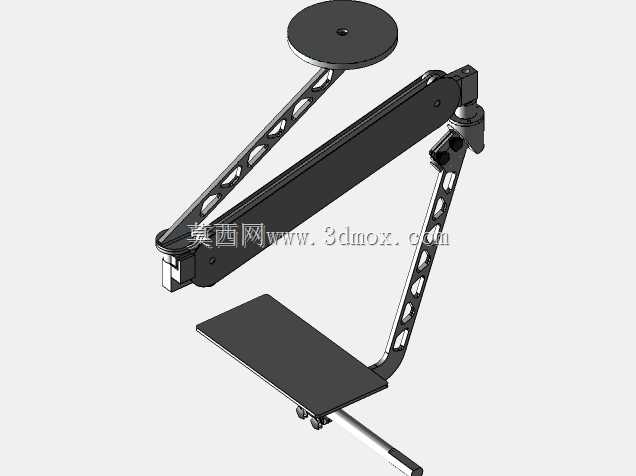

这款吊臂采用天花板顶部固定的安装形式，核心是通过多段铰接臂结构实现作业范围内的无死角覆盖，主要面向车间工位物料转运、轻型工装托举、装配作业辅助这类场景，能有效降低作业人员的徒手负重强度，减少长期抬举作业带来的职业劳损。从结构设计逻辑来看，最上端的旋转底座通过膨胀螺栓与建筑顶面结构梁固定，可实现360度水平方向回转，底座下方连接第一节主臂，主臂与第二节副臂之间通过带阻尼的铰接轴连接，可在垂直平面内完成俯仰角度调整，副臂末端连接作业承载平台，平台边缘设置有限位挡边，防止放置的工件、工具在臂架移动过程中滑落。设计时特意将臂架的型材选用镂空桁架结构，在保证整体结构刚性、满足额定承载要求的前提下，尽可能降低臂架自身重量，减少旋转关节处的负载扭矩，同时降低驱动结构的受力负荷，延长铰接部位轴承、轴销的使用寿命。安装边界方面，需要提前确认顶面的承重能力，固定点的混凝土强度需满足吊挂总载荷的安全系数要求，臂架完全伸展时的水平覆盖半径可根据工位布局调整，收拢状态下臂架可贴靠墙面或工位侧方，不会占用地面通行空间，也不会对工位周边的其他设备操作造成干涉。实际使用过程中，臂架各铰接点的阻尼结构可让作业人员轻松推拉调整承载平台的位置，松手后平台可稳定停在调整后的位置，不会出现自行下坠或漂移的情况，适合装配线上轻型零件的取放辅助、检修工位的工具托举、实验室小型设备的位置调整这类对操作灵活性要求较高的场景。不同于落地式悬臂吊，这种顶装结构完全不占用地面安装空间，对于车间面积紧张、工位排布密集的生产场景适配性更强，臂架表面做了喷塑处理，可适配多数工业车间的环境使用，铰接部位的轴套采用自润滑材料，日常维护仅需定期检查固定螺栓的预紧力即可，不需要频繁加注润滑脂，降低了后期运维的工作量。
