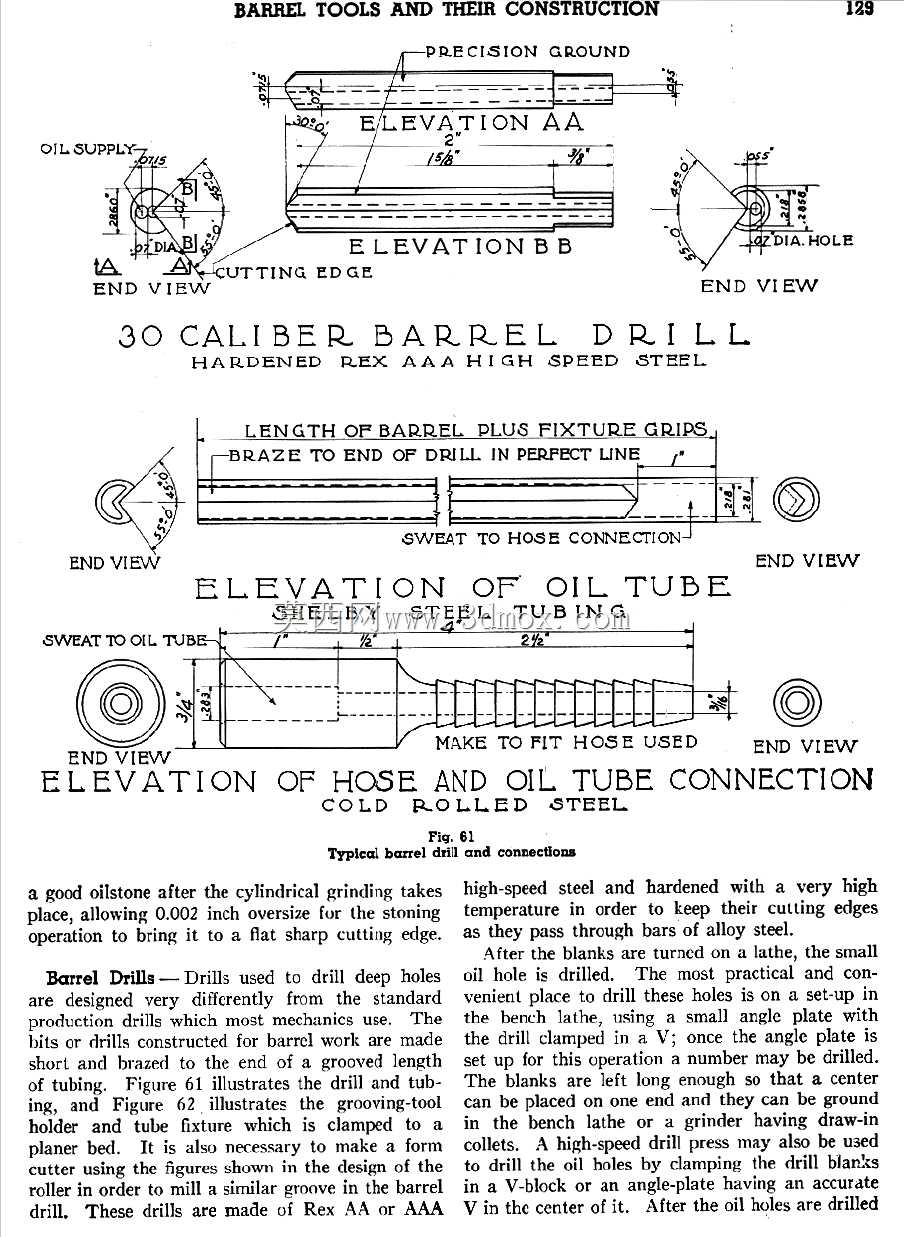

30口径枪钻深孔加工刀具结构

在深孔加工领域，枪钻是解决小直径深孔高精度加工的核心刀具，这款30口径枪钻的结构设计完全围绕深孔加工的排屑、冷却、导向需求展开，整体为细长杆状结构，长径比远超普通麻花钻，适配深孔加工场景下的长行程进给需求。从实际应用场景来看，这类枪钻主要用于枪管内孔加工、液压阀块深孔加工、模具冷却水孔加工等对孔壁粗糙度、孔直线度有极高要求的工序，加工过程中需要配合高压冷却系统，将切削液从钻柄尾部的进油通道注入，直达切削刃区域，在完成冷却润滑的同时，依靠高压流体将切屑从刀杆与孔壁之间的V型排屑槽反向冲出，避免切屑在深孔内部堆积刮伤已加工表面，也防止切屑卡滞造成刀具崩损。这款枪钻的钻柄部分采用标准化的装夹结构，能够适配主流深孔钻床的专用夹具，装夹定位面的同轴度公差控制在极小范围内，避免长杆刀具高速旋转时出现摆振，影响加工孔的直线度。刀头部分采用硬质合金切削刃设计，切削角度经过针对性优化，外刃、内刃与导向条的布局经过受力平衡计算，加工时导向条会先支撑在已加工的孔壁上，起到自导向作用，不需要额外的导向套就能保证孔的加工直线度，这也是枪钻区别于普通深孔刀具的核心设计特点。从安装边界来看，这款枪钻的钻柄直径与装夹长度符合通用深孔钻床的装夹参数范围，细长刀杆的刚性经过结构优化，在额定进给参数下不会出现明显的挠曲变形，能够稳定加工深度超过刀杆直径数十倍的深孔，加工出的孔壁无需额外珩磨就能达到较高的表面质量，大幅减少深孔加工的后续工序。设计过程中重点考虑了高压冷却的密封问题，钻柄尾部的进油接口与机床冷却系统对接时能够保证密封可靠性，避免高压切削液泄漏影响排屑压力，刀杆的V型排屑槽截面尺寸经过流体力学仿真验证，能够保证不同形态的切屑顺利排出，即使加工韧性较强的合金钢材料，也不会出现切屑堵塞排屑槽的问题。在实际生产使用中，这类枪钻的切削参数需要根据加工材料的硬度进行适配，加工普通碳钢时可以采用较高的转速与适中的进给量，加工高硬度合金钢时则需要适当降低进给速度，配合适配的切削液浓度，能够获得更长的刀具寿命与更稳定的加工质量。
