移动拐杖的工具

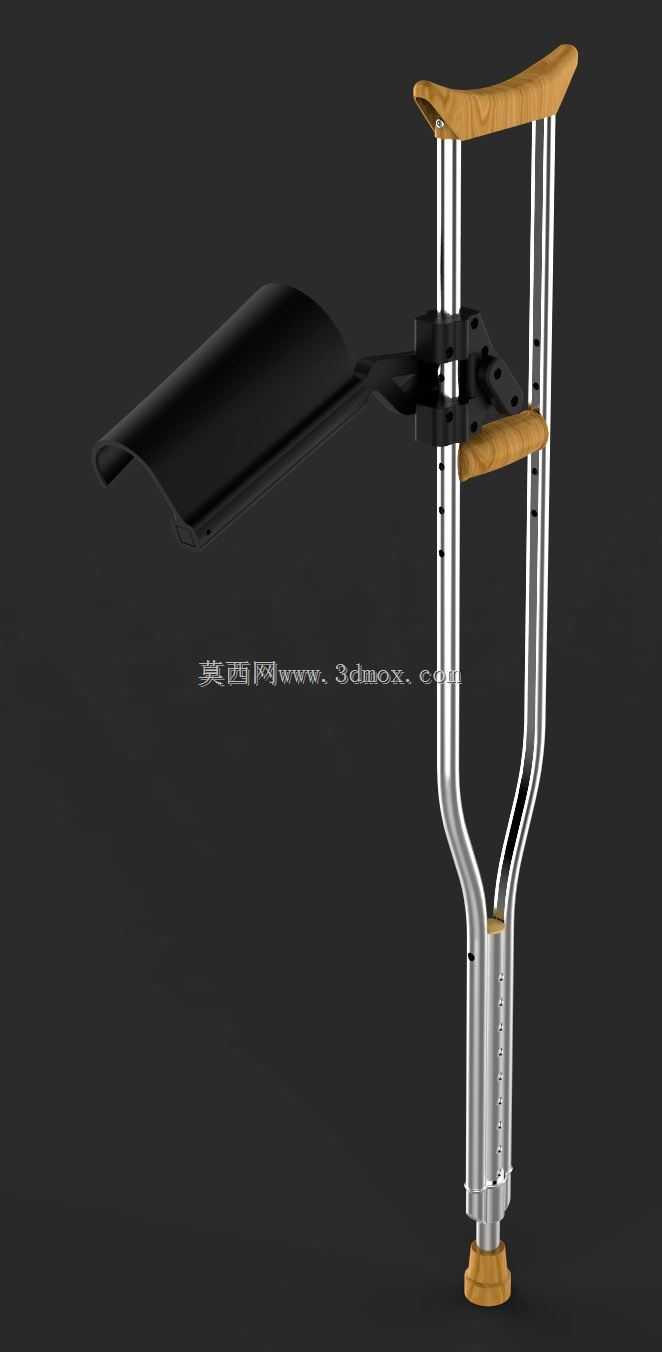

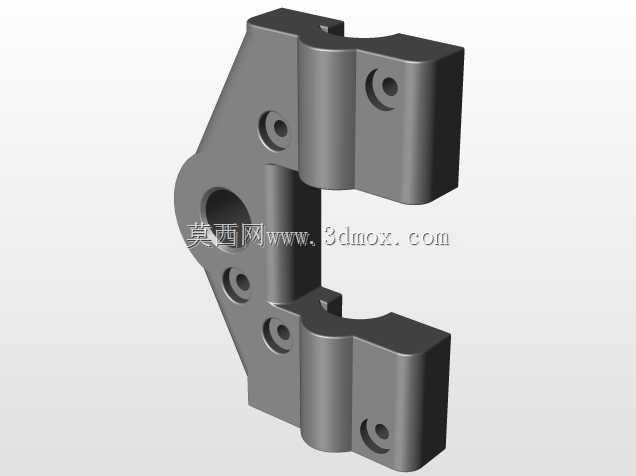

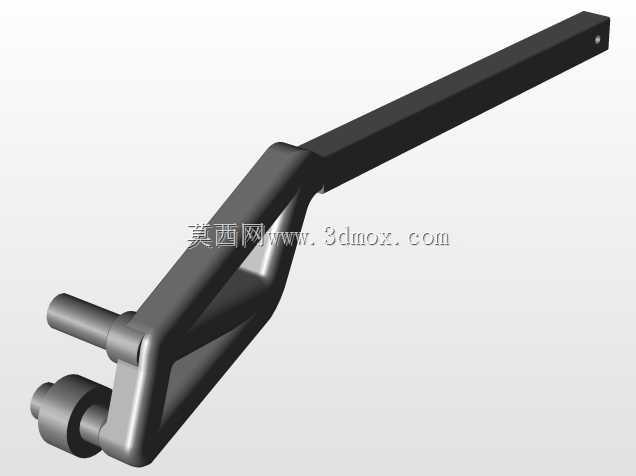

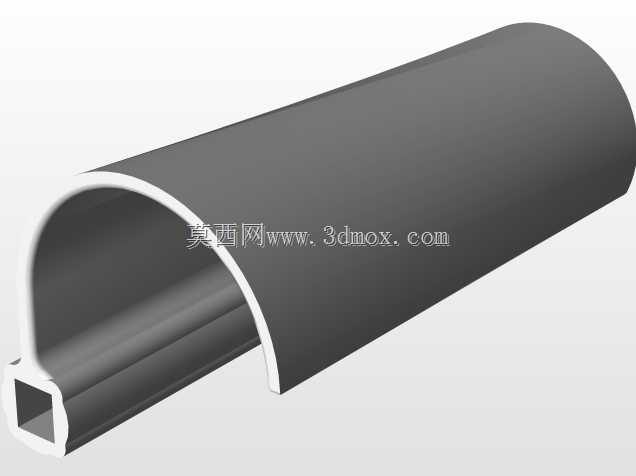

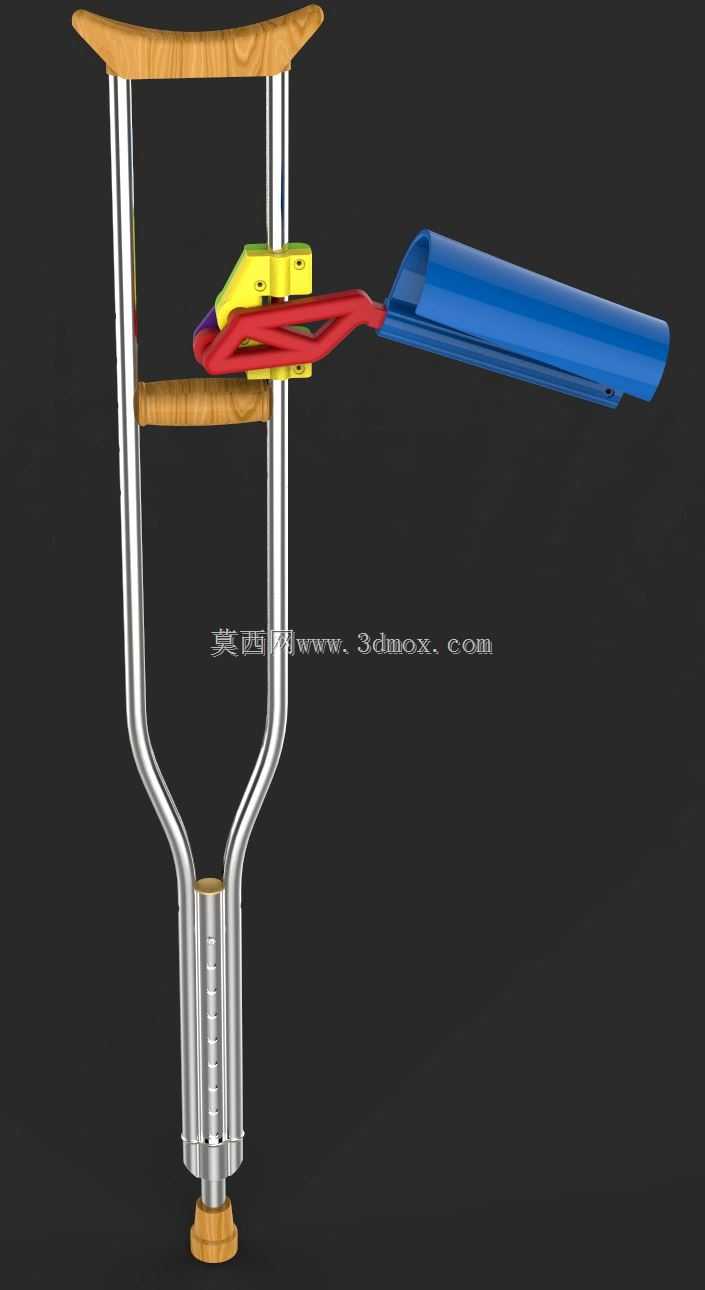

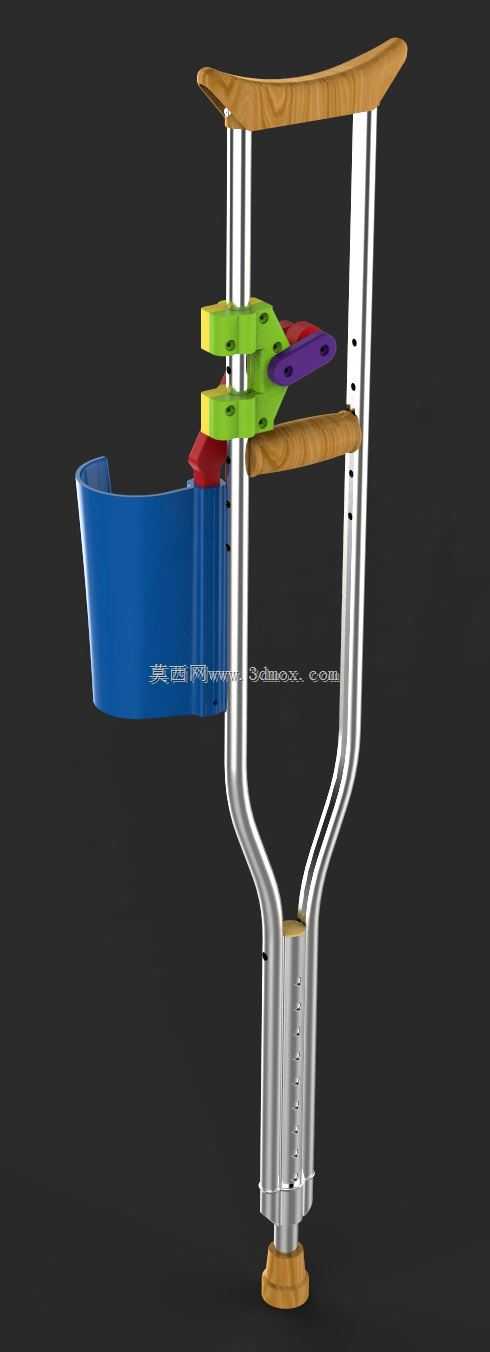

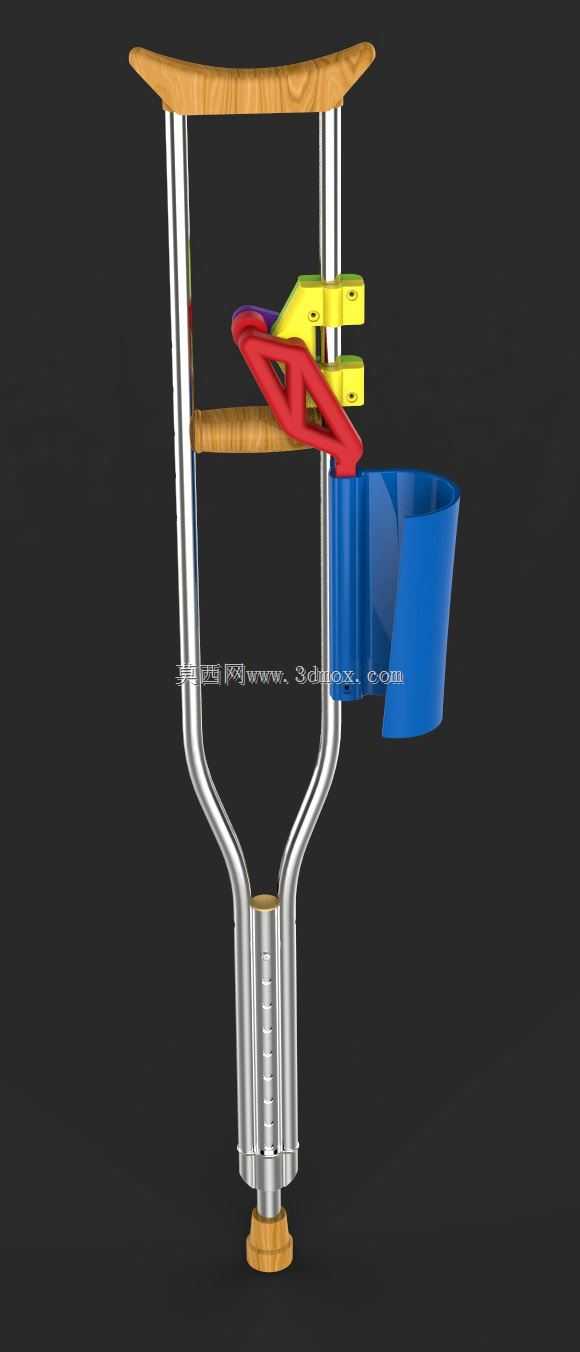

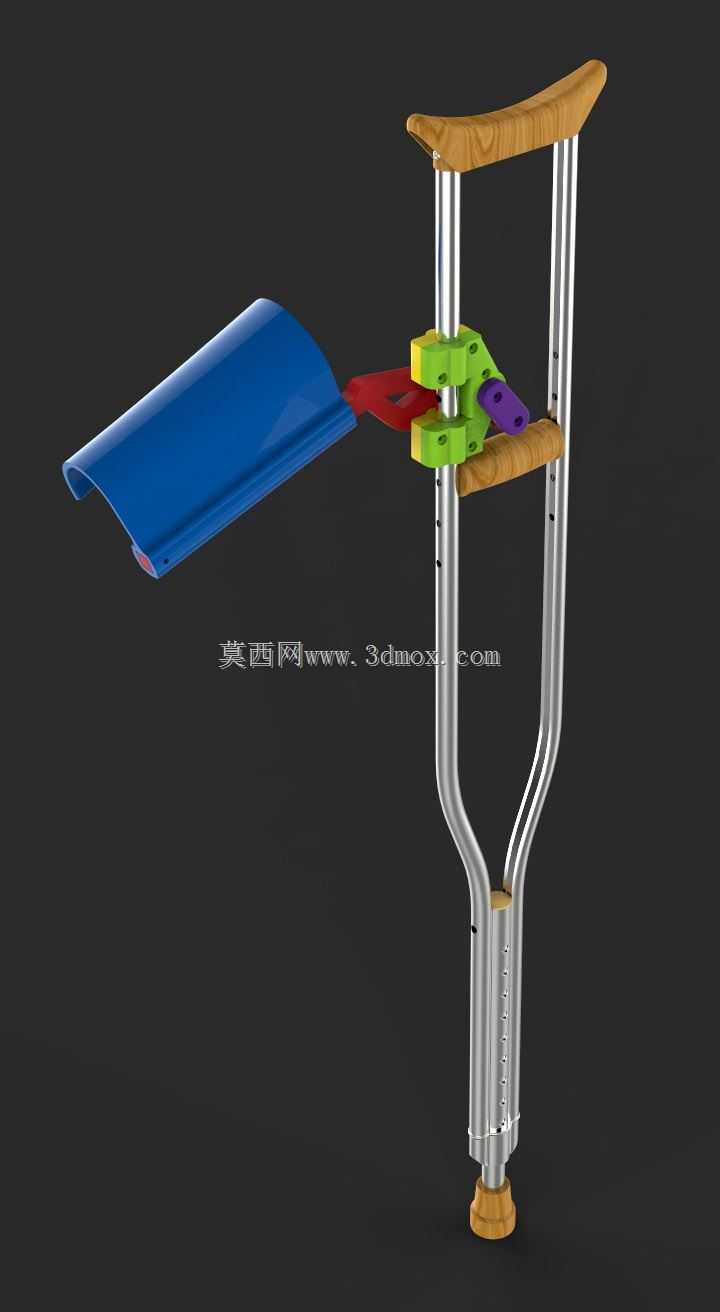

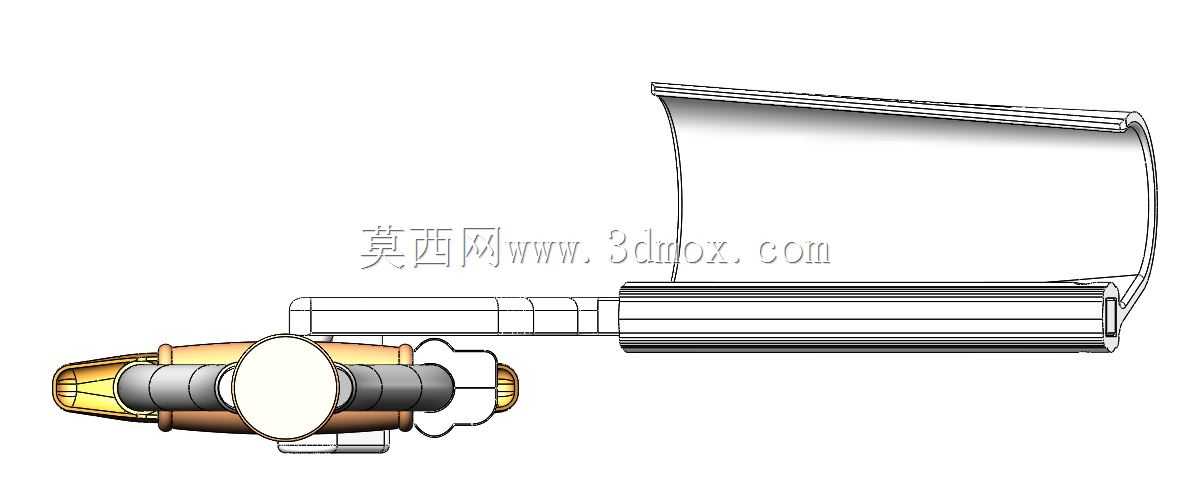

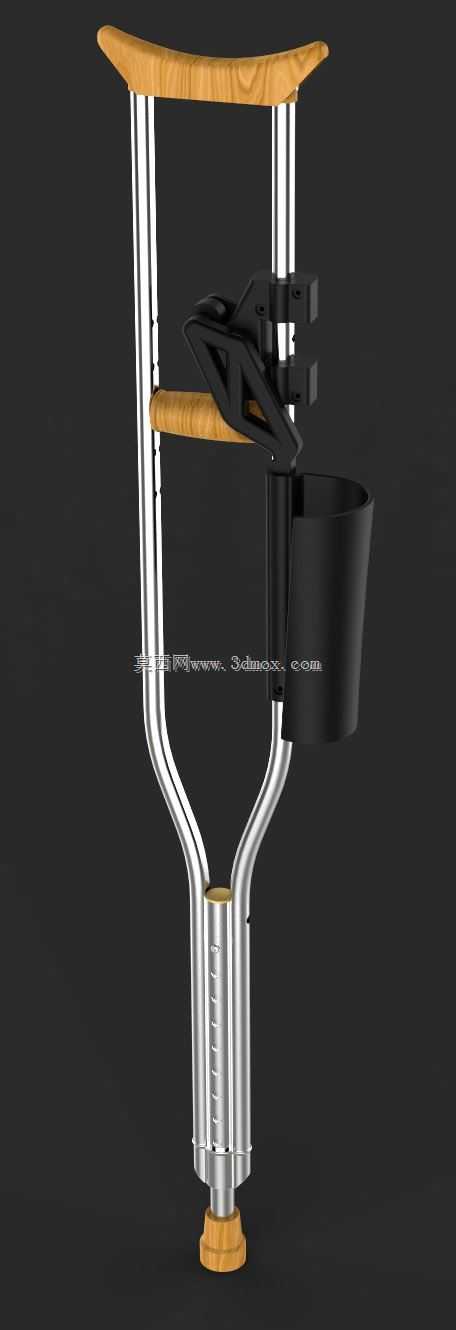

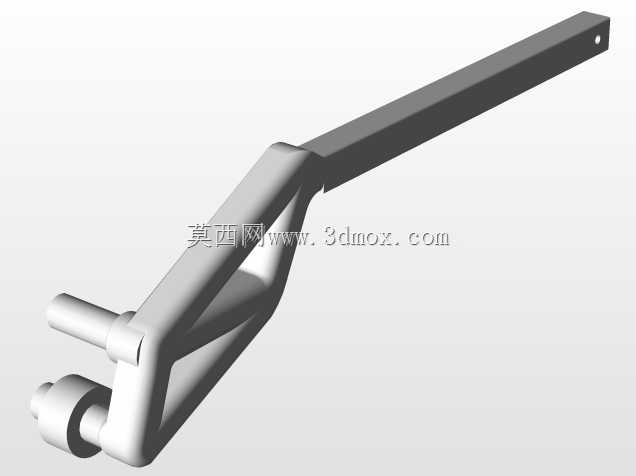

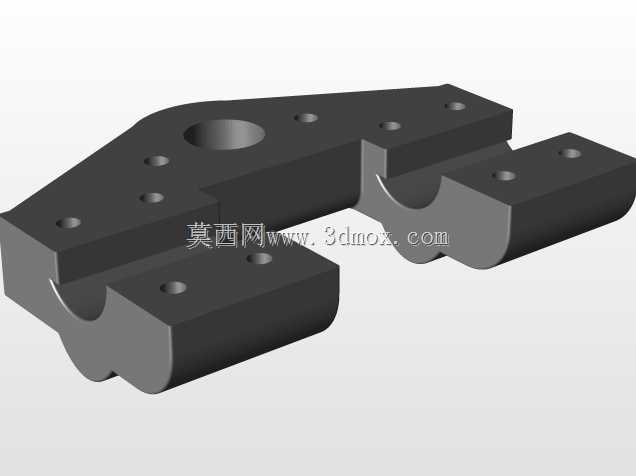

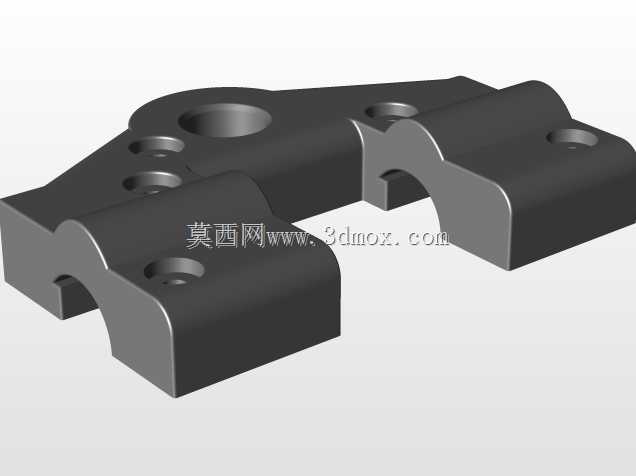

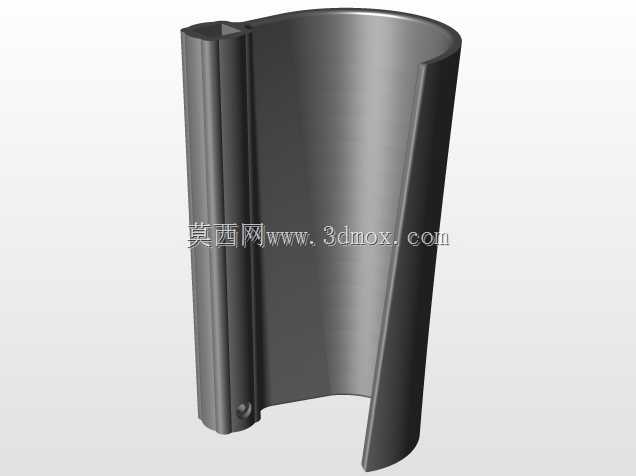

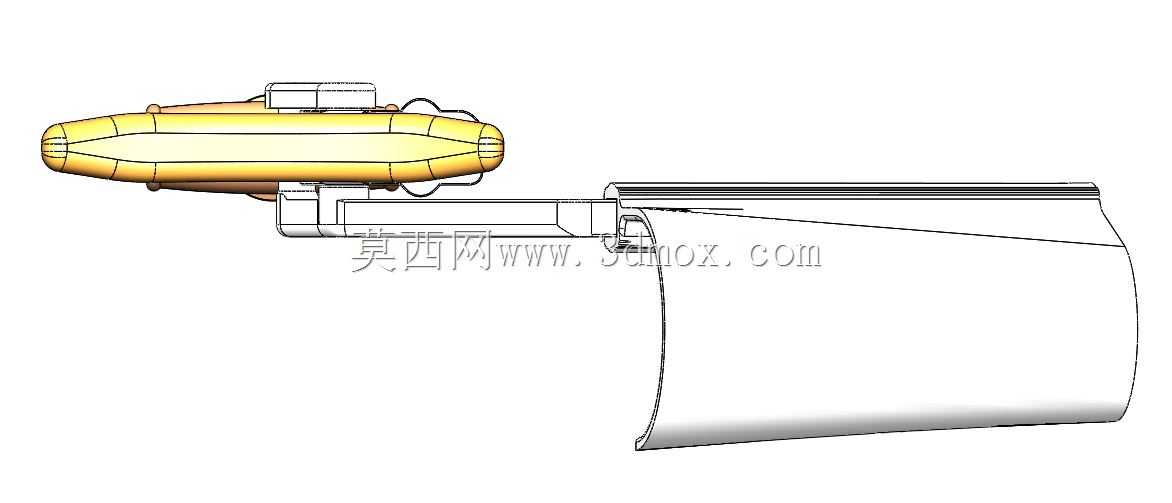

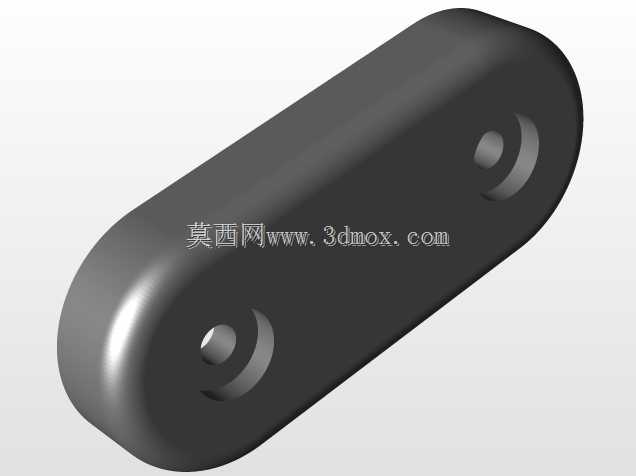

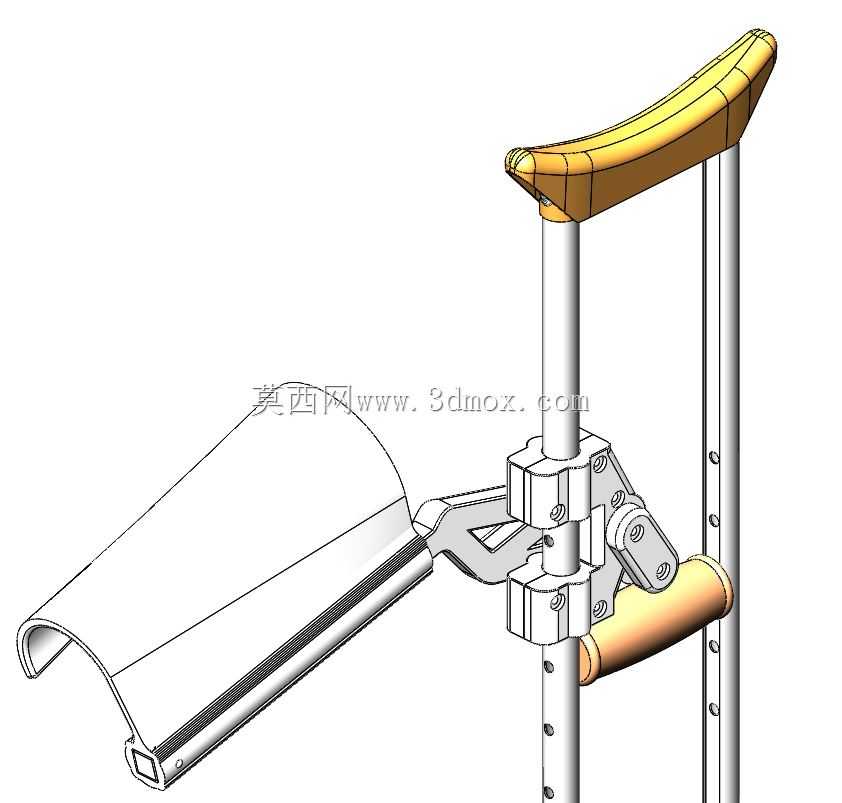

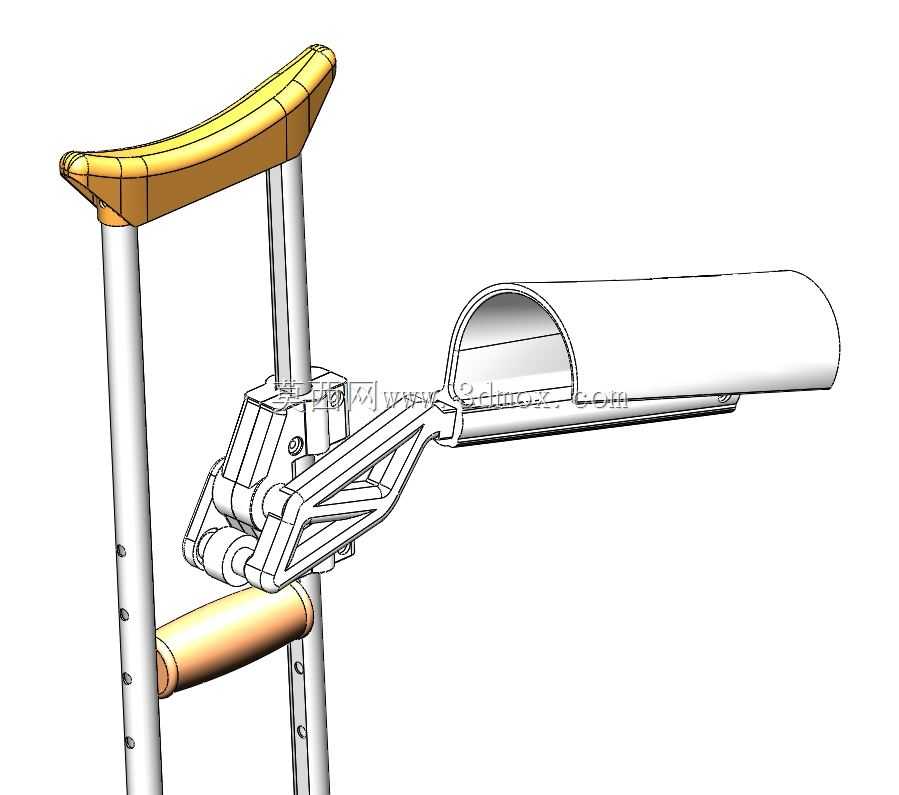

大家好。在考虑了2个小时后，在挑战结束前还有6个小时，我想出了这个设计。我认为很难在用户移动的同时创建一个能够稳定食物盘和杯子的万向节。IMO用手拿着食物和饮料是防止泄漏的最佳解决方案。现在的问题是如何移动拐杖时举行。我在这项挑战中所做的是在手臂上创建一个锚，这样手臂可以通过举起食物和饮料来向前移动拐杖。我只制作了右侧，因为左侧可以使用右侧部分进行镜像（请使用solidwork文件，内部有点乱，但请原谅，需要一点时间来清理）。零件没有被挖空和加固。如果这个设计能赢，我将提供高强度轻型版本的分析。除此之外，这是三维打印，但我还没有打印它。本设计中使用的螺钉如下：；1个M5.0X0.80X20和12个M4.5X0.75X20。您需要先使用合适的攻丝工具攻丝孔。仅使用ABS进行打印。如果您有任何问题，请在本页底部发表评论。多谢各位
